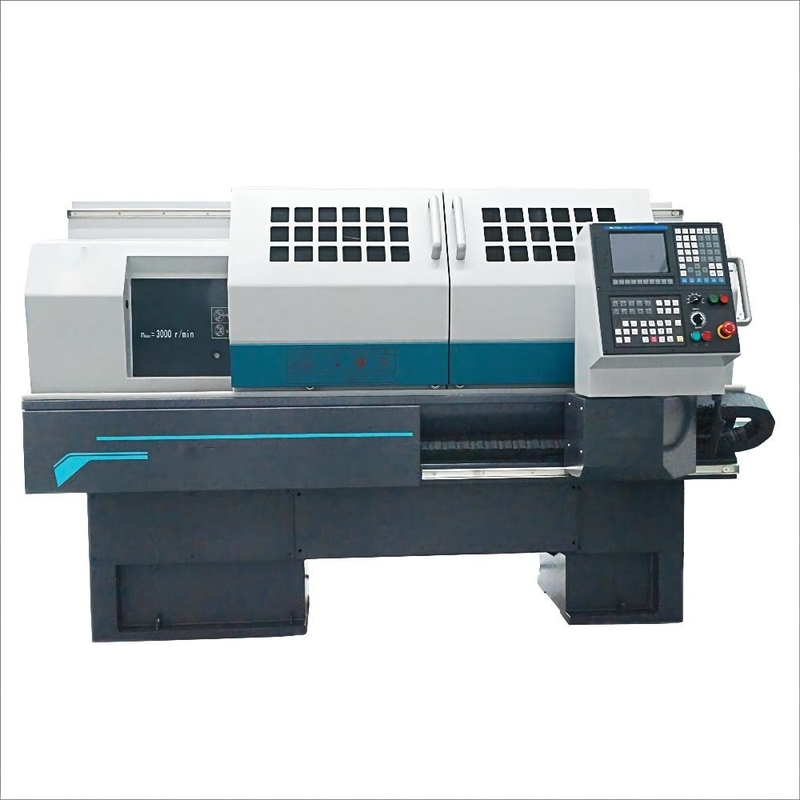

Horizontale CNC Metaal het Draaien Draaibank CKA6150 Universele het Draaien Machine
Productgegevens
| Naam: | CKA6150 vlakke bedcnc draaibank | Max. schommelingsdiameter over bed: | Ø500mm |
|---|---|---|---|
| Max.swing diameter over dwarsdia: | Ø280mm | Max. werkstuklengte: | 750/1000/1500/2000mm |
| Max. scherpe lengte: | 680/930/1430/1930mm | De macht van de asmotor: | 7.5/11Kw |
| De as droeg: | Ø82mm | Type van asneus: | D8 |
| De Waaiers van de assnelheid: | 7-2200 (3 waaierhandboek) | Snelle doortocht van X/Z-as: | 4/8m/min (750-1500)、 4/6m/min (2000) |
| Markeren |
Horizontale CNC Metaal Draaiende Draaibank,CKA6150 CNC Metaal Draaiende Draaibank,Horizontale Universele het Draaien Machine |
||
Productbeschrijving
CKA-het Bedcnc van de Reekscka6150 Universele Vlakte de Draaiende Draaibank van het Draaibankmetaal
Productpresentatie
* Deze reeks producten keurt horizontale vlakke bedstructuur, bed, asasblok, bedzadel, bedbeen en andere goed basis
zadel alle steekproeven van het afgietsel van het harszand, kunstmatige het verouderen behandeling, is de stabiliteit goed
* Draai het midden de frequentie van de bedgids doven, bedzadel en met een skateboard rijdend gids gezamenlijke oppervlakte die „stok model“ verwerking gebruiken, kunnen de bewegende delen spoor het voeden realiseren, om verhinderen te kruipen.
* De assnelheid is hoge, brede waaier van snelheidsregelgeving, en met geringe geluidssterkte.
Productconfiguratie
| Configuratie | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Het type van gidsmanier | Doosmanier | ● | ● | ● | ● | ● | ● | ● |
| De veranderingsvorm van de hoofdaandrijvingssnelheid | Hand servomotor | ● | ● | ● | ● | O | O | O |
| Automatische servomotor | O | O | O | O | O | O | O | |
| Dubbele snelheidsmotor | — | — | O | O | — | — | — | |
| Gemeenschappelijke motor | — | — | — | — | O | O | O | |
| Hand omschakelaar-gedreven motor | O | O | O | O | ● | ● | ● | |
| Automatische omschakelaar-gedreven motor | O | O | O | O | O | O | O | |
| Enige as | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| Hnc-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Klem | Hand | ● | ● | ● | ● | ● | ● | ● |
| Binnenlandse holle hydraulische klem | O | O | O | O | — | — | — | |
| Binnenlandse stevige hydraulische klem | O | O | — | — | — | — | — | |
| Ingevoerde holle hydraulische klem | O | O | O | O | O | O | O | |
| Ingevoerde stevige hydraulische klem | O | O | O | O | O | O | O | |
| Losse kop | Handlosse kop | ● | ● | ● | ● | ● | ● | ● |
| Hydraulische losse kop | O | O | O | O | O | O | O | |
| Hulpmiddelpost | Verticale positon 4 | ● | ● | ● | ● | ● | ● | ● |
| Horizontale 6 -6-positOn | O | O | O | O | O | O | O | |
| Horizontale positon 8 | — | — | O | O | O | O | O | |
| Koelmiddelensysteem | Gedwongen - luchtkoeling | ● | ● | ● | ● | — | — | — |
| Warmtewisselaar voor elektrisch paneel | O | O | O | O | ● | ● | ● | |
| Elektro thermische controleeenheid | O | O | O | O | O | O | O | |
| andere opties of eigenschap | Regelmatige rust | O | O | O | O | O | O | O |
| Aanhangerrust | O | O | O | O | O | O | O | |
| 4-kaak klem | O | O | O | O | O | O | O | |
| Extern handwiel | O | O | O | O | O | O | O | |
●-Norm O-Facultatief —--N/A
Hoofdspecificatie
| Productmodel | EENHEID | CKA6150 | CKA6166 | CKA6150i | |
| Max. schommelingsdiameter over bed | mm | Ø500 | Ø660 | Ø500 | |
| Max.swing diameter over dwarsdia | mm | Ø280 | Ø430 | Ø280 | |
| Max. werkstuklengte | mm | 750/1000/1500/2000 | 750/1000/1500/2000 | 750/1000 | |
| Max. scherpe lengte | mm | 680/930/1430/1930 | 680/930/1430/1930 | 680/930 | |
| Max.turning diameter | Verticale positie 4 | mm | Ø500 | Ø560 | Ø500 |
| Horizontale positie 6 | mm | Ø400 | Ø400 | Ø400 | |
| Horizontale positie 8 | mm | Ø370 | Ø370 | Ø370 | |
| De hoogte van het ascentrum | mm | 250 | 330 | 250 | |
| De macht van de asmotor | kW | 7.5/11 | 7.5/11 | 11/15 | |
| De as droeg | mm | Ø82 | |||
| De versmalling van as droeg | Ø90 1:20 | Ø90 1:20 | Ø100 1:20 | ||
| Type van asneus | D8 | D8 | 2-8 | ||
| De waaiers van de assnelheid | r/min | 7-2200 3 waaierhandboek |
7-2200 3 waaierhandboek |
30-3000 Enige as |
|
| De diameter van de Taistockschacht | mm | Ø75 | |||
| De reis van de losse kopschacht | mm | 150 | |||
| De versmalling van de losse kopschacht | Nr 5 MT | ||||
| Max.travel van x-As | mm | 280 | 305 | 280 | |
| Max.travelof z-As | mm | 685/935/1435/1935 | 685/935/1435/1935 | 685/935 | |
| Snelle doortocht van X/Z-as | m/min | 4/8 (750-1500) 4 6(2000) |
4/8 (750-1500) 4 6(2000) |
4/8 | |
| De grootte van de hulpmiddelsteel (Verticale positon 4) | mm | 25X25 | |||
| X/Z as het plaatsen nauwkeurigheid | mm | 0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) |
|
| X/Z-axisrepeatabilitynauwkeurigheid | mm | 0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) |
|
| machineafmetingen (L*W*H) |
mm | 2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) |
|
| Machinegewicht | kg | 2550/2600/2700/2800 | 2700/2750/2850/2950 | 2550/2600 | |
Producthoogtepunten
