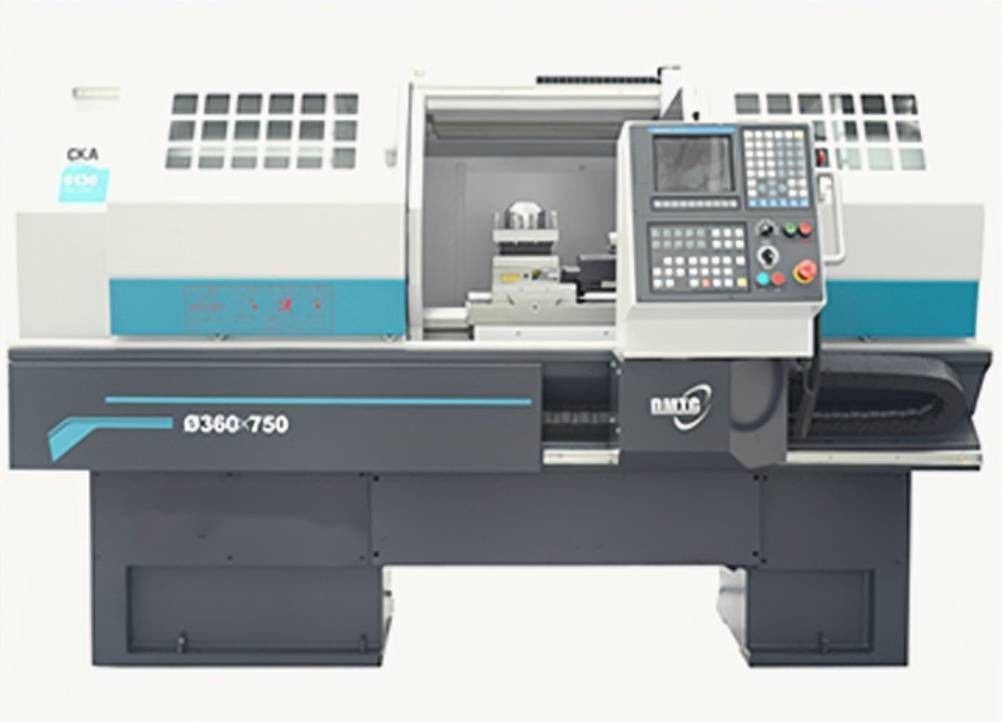

De vlakke Bed Universele CNC motor CKA6140/CKA6140i van Draaibankmachines 5.5KW
Productgegevens
| naam: | CKA6140/CKA6140i CNC-draaibank met vlak bed | Max. Schommelingsdiameter over Bed: | Ø400 mm |
|---|---|---|---|
| Max.schommeldiameter over de dwarsglijbaan: | Ø200mm | Max. Werkstuklengte: | 750/1000 mm |
| Max. snij lengte: | 580/830 mm | Vermogen van de spindelmotor: | 5,5 kW |
| Spindel boring: | Ø52/Ø40mm | Type van asneus: | A2-6/A2-5 |
| De Waaiers van de assnelheid: | 20-2500 (handmatig met 2 bereiken)/20-3500 (enkele spil) | Snelle verplaatsing van de X/Z-as: | 4/6m/min |
| Markeren |
Vlakke Bedcnc Draaibankmachines,5.5KW CNC Draaibankmachines,De Universele CNC Draaibank van ISO |
||
Productbeschrijving
CKA-het Bedcnc van de Reekscka6140/cka6140i Universele Vlakte de Leverancier van Draaibankchina
Productpresentatie
Deze machine is een numerieke controle horizontale die draaibank door verticaal (z) en horizontale (x) coördinaten wordt gecontroleerd. Het kan de binnen en buiten cilindrische oppervlakte, kegeloppervlakte, cirkeloppervlakte, eindoppervlakte, groevend, het afkanten en ander processen voor diverse schacht en schijfdelen automatisch snijden, en kan metrische rechte draad, einddraad en duim rechte draad en Diverse draaiende verrichtingen zoals spitse draden draaien. Het is geschikt voor de productie van multi-verscheidenheid, middelgrote en kleine partijproducten, en het kan superioriteit aan complexe en high-precision delen tonen.
Productconfiguratie
| Configuratie | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Het type van gidsmanier | Doosmanier | ● | ● | ● | ● | ● | ● | ● |
| De veranderingsvorm van de hoofdaandrijvingssnelheid | Hand servomotor | ● | ● | ● | ● | O | O | O |
| Automatische servomotor | O | O | O | O | O | O | O | |
| Dubbele snelheidsmotor | — | — | O | O | — | — | — | |
| Gemeenschappelijke motor | — | — | — | — | O | O | O | |
| Hand omschakelaar-gedreven motor | O | O | O | O | ● | ● | ● | |
| Automatische omschakelaar-gedreven motor | O | O | O | O | O | O | O | |
| Enige as | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| Hnc-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Klem | Hand | ● | ● | ● | ● | ● | ● | ● |
| Binnenlandse holle hydraulische klem | O | O | O | O | — | — | — | |
| Binnenlandse stevige hydraulische klem | O | O | — | — | — | — | — | |
| Ingevoerde holle hydraulische klem | O | O | O | O | O | O | O | |
| Ingevoerde stevige hydraulische klem | O | O | O | O | O | O | O | |
| Losse kop | Handlosse kop | ● | ● | ● | ● | ● | ● | ● |
| Hydraulische losse kop | O | O | O | O | O | O | O | |
| Hulpmiddelpost | Verticale positon 4 | ● | ● | ● | ● | ● | ● | ● |
| Horizontale 6 -6-positOn | O | O | O | O | O | O | O | |
| Horizontale positon 8 | — | — | O | O | O | O | O | |
| Koelmiddelensysteem | Gedwongen - luchtkoeling | ● | ● | ● | ● | — | — | — |
| Warmtewisselaar voor elektrisch paneel | O | O | O | O | ● | ● | ● | |
| Elektro thermische controleeenheid | O | O | O | O | O | O | O | |
| andere opties of eigenschap | Regelmatige rust | O | O | O | O | O | O | O |
| Aanhangerrust | O | O | O | O | O | O | O | |
| 4-kaak klem | O | O | O | O | O | O | O | |
| Extern handwiel | O | O | O | O | O | O | O | |
●-Norm O-Facultatief —--N/A
Hoofdspecificatie
| Productmodel | EENHEID | CKA6136 | CKA6136i | CKA6140 | CKA6140i | |
| Max. schommelingsdiameter over bed | mm | Ø360 | Ø400 | |||
| Max.swing diameter over dwarsdia | mm | Ø180 | Ø200 | |||
| Max. werkstuklengte | mm | 750/1000 | 750/1000 | |||
| Max. scherpe lengte | mm | 580/830 | 580/830 | |||
| Max.turning diameter | Verticale positie 4 | mm | Ø360 | Ø400 | ||
| Horizontale positie 6 | mm | Ø300 | Ø300 | |||
| Horizontale positie 8 | mm | — | — | |||
| De hoogte van het ascentrum | mm | 186 | 200 | |||
| De macht van de asmotor | kW | 5.5 | 5.5 | 5.5 | 5.5 | |
| De as droeg | mm | Ø52 | Ø40 | Ø52 | Ø40 | |
| De versmalling van as droeg | MT 6 | MT 5 | MT 6 | MT 5 | ||
| Type van asneus | 2-6 | 2-5 | 2-6 | 2-5 | ||
| De waaiers van de assnelheid | r/min | 20-2500 2 waaierhandboek |
20-3500 Enige as |
20-2500 2 waaierhandboek |
20-3500 Enige as |
|
| De diameter van de Taistockschacht | mm | Ø63 | Ø63 | |||
| De reis van de losse kopschacht | mm | 140 | 140 | |||
| De versmalling van de losse kopschacht | Nr 4 MT | Nr 4 MT | ||||
| Max.travel van x-As | mm | 230 | 240 | |||
| Max.travelof z-As | mm | 580/830 | 580/830 | |||
| Snelle doortocht van X/Z-as | m/min | 4/6 | 4/6 | |||
| De grootte van de hulpmiddelsteel (Verticale positon 4) | mm | 20X20 | 20X20 | |||
| X/Z as het plaatsen nauwkeurigheid | mm | 0,018/ 0.021(750) 0.024(1000) |
0,018/ 0.021(750) 0.024(1000) |
|||
| X/Z-axisrepeatabilitynauwkeurigheid | mm | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
|||
| machineafmetingen (L*W*H) |
mm | 2300X1480X 1520(750) 2550X1480X 1520(1000) |
2300X1480X 1520(750) 2550X1480X 1520(1000) |
|||
| Machinegewicht | kg | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
|||
Packing&Shipping
FAQ
1: Hoe kan ik de meest geschikte machines kiezen?
A: Gelieve te vertellen me uw specificaties, kunnen wij het beste model voor u kiezen, of u kunt het nauwkeurige model kiezen. U kunt ons producten het trekken ook verzenden, zullen wij de meest geschikte machines voor u kiezen.
2: Wat is uw hoofdproducten van uw bedrijf?
A: Wij specialiseerden ons etc. in allerlei machines, zoals CNC Draaibankmachine, CNC Malenmachine, Verticaal Machinaal bewerkend Centrum, Draaibankmachines, Boringsmachine, Radiale Boringsmachine, Zaagmachine, Shaper machine.
3: Wat is uw handelstermijnen?
A: FOB, CFR en CIF aanvaardbaar allen.
4: Wat is de Betalingsvoorwaarden?
A: T/T, de aanvankelijke betaling van 30% wanneer orde, 70%-saldobetaling vóór verzending; Onherroepelijke LC bij gezicht.
5: Wat is MOQ?
A: 1 reeks.
