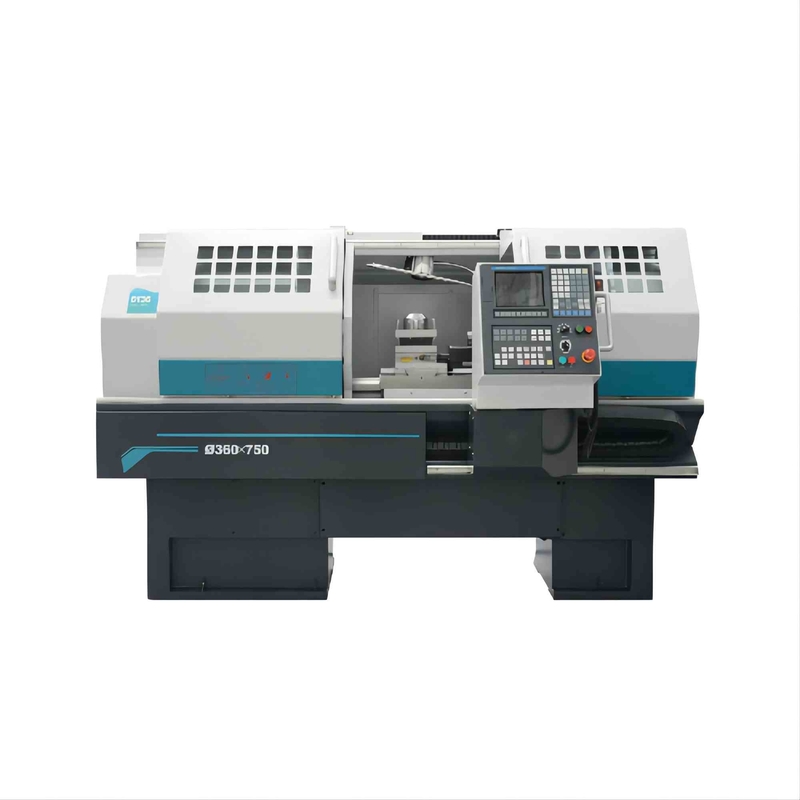

5.5KW van de de Draaibankmachine CKA6136 CKA6136i CNC van het as de Vlakke Bed Horizontale Machine
Productgegevens
| Naam: | CKA6136/CKA6136i vlakke bedcnc draaibank | Max. schommelingsdiameter over bed: | Ø360mm |
|---|---|---|---|
| Max.swing diameter over dwarsdia: | Ø180mm | Max. werkstuklengte: | 750/1000mm |
| Max. scherpe lengte: | 580/830mm | De macht van de asmotor: | 5.5KW |
| De as droeg: | Ø52/Ø40mm | Type van asneus: | A2-6 /A2-5 |
| De Waaiers van de assnelheid: | 20-2500 (2 waaier hand)/20-3500 (Enige as) | Snelle doortocht van X/Z-as: | 4/6m/min |
| Markeren |
CKA6136 de vlakke Machine van de Beddraaibank,5.5KW de vlakke Machine van de Beddraaibank,CKA6136 CNC Horizontale Machine |
||
Productbeschrijving
CKA-van het de Prijs Vlakke Bed van de Reekscka6136/cka6136i China CNC Machine de Draaibankmachine voor Verkoop
Productpresentatie

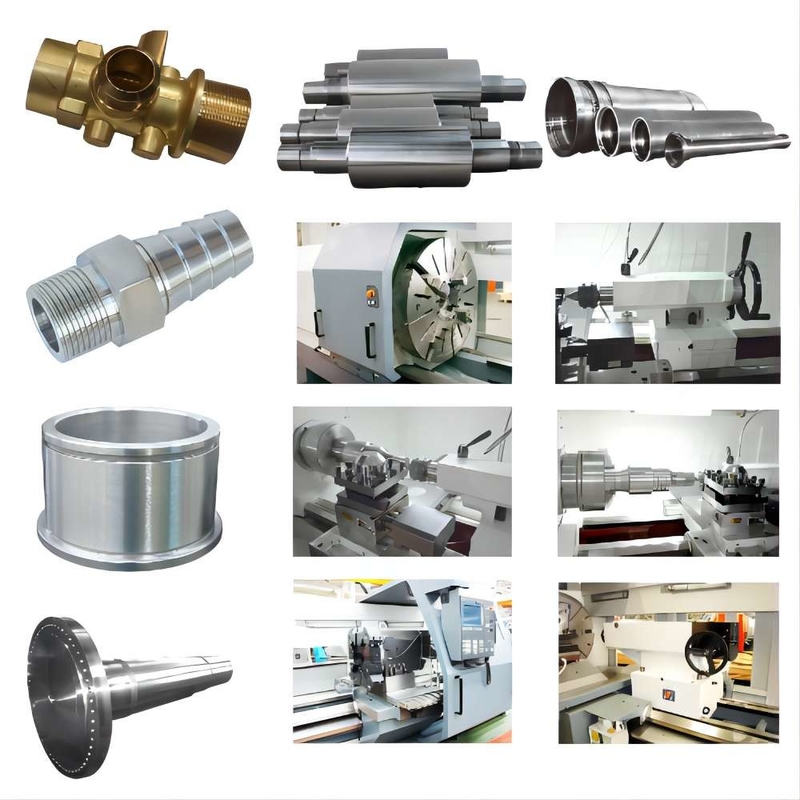

CKA-reekscnc de draaibanken zijn CNC horizontale die draaibanken door longitudinaal (z) en transversale (x) coördinaten worden gecontroleerd. Het kan interne en externe cilindrische oppervlakte, kegeloppervlakte, boogoppervlakte, eindoppervlakte, groevend, het afkanten en ander processen voor diverse schacht en schijfdelen automatisch voltooien. Het kan metrische rechte draden, einddraden en duim rechte draden en Diverse draaiende verwerking zoals spitse draad ook draaien. Het is geschikt voor de productie van multi-verscheidenheid, kleine en middelgrote partijproducten, en kan zijn superioriteit vooral voor complexe en high-precision delen tonen.
Productconfiguratie
| Configuratie | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Het type van gidsmanier | Doosmanier | ● | ● | ● | ● | ● | ● | ● |
| De veranderingsvorm van de hoofdaandrijvingssnelheid | Hand servomotor | ● | ● | ● | ● | O | O | O |
| Automatische servomotor | O | O | O | O | O | O | O | |
| Dubbele snelheidsmotor | — | — | O | O | — | — | — | |
| Gemeenschappelijke motor | — | — | — | — | O | O | O | |
| Hand omschakelaar-gedreven motor | O | O | O | O | ● | ● | ● | |
| Automatische omschakelaar-gedreven motor | O | O | O | O | O | O | O | |
| Enige as | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| Hnc-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Klem | Hand | ● | ● | ● | ● | ● | ● | ● |
| Binnenlandse holle hydraulische klem | O | O | O | O | — | — | — | |
| Binnenlandse stevige hydraulische klem | O | O | — | — | — | — | — | |
| Ingevoerde holle hydraulische klem | O | O | O | O | O | O | O | |
| Ingevoerde stevige hydraulische klem | O | O | O | O | O | O | O | |
| Losse kop | Handlosse kop | ● | ● | ● | ● | ● | ● | ● |
| Hydraulische losse kop | O | O | O | O | O | O | O | |
| Hulpmiddelpost | Verticale positon 4 | ● | ● | ● | ● | ● | ● | ● |
| Horizontale 6 -6-positOn | O | O | O | O | O | O | O | |
| Horizontale positon 8 | — | — | O | O | O | O | O | |
| Koelmiddelensysteem | Gedwongen - luchtkoeling | ● | ● | ● | ● | — | — | — |
| Warmtewisselaar voor elektrisch paneel | O | O | O | O | ● | ● | ● | |
| Elektro thermische controleeenheid | O | O | O | O | O | O | O | |
| andere opties of eigenschap | Regelmatige rust | O | O | O | O | O | O | O |
| Aanhangerrust | O | O | O | O | O | O | O | |
| 4-kaak klem | O | O | O | O | O | O | O | |
| Extern handwiel | O | O | O | O | O | O | O | |
●-Norm O-Facultatief —--N/A
Hoofdspecificatie
| Productmodel | EENHEID | CKA6136 | CKA6136i | CKA6140 | CKA6140i | |
| Max. schommelingsdiameter over bed | mm | Ø360 | Ø400 | |||
| Max.swing diameter over dwarsdia | mm | Ø180 | Ø200 | |||
| Max. werkstuklengte | mm | 750/1000 | 750/1000 | |||
| Max. scherpe lengte | mm | 580/830 | 580/830 | |||
| Max.turning diameter | Verticale positie 4 | mm | Ø360 | Ø400 | ||
| Horizontale positie 6 | mm | Ø300 | Ø300 | |||
| Horizontale positie 8 | mm | — | — | |||
| De hoogte van het ascentrum | mm | 186 | 200 | |||
| De macht van de asmotor | kW | 5.5 | 5.5 | 5.5 | 5.5 | |
| De as droeg | mm | Ø52 | Ø40 | Ø52 | Ø40 | |
| De versmalling van as droeg | MT 6 | MT 5 | MT 6 | MT 5 | ||
| Type van asneus | 2-6 | 2-5 | 2-6 | 2-5 | ||
| De waaiers van de assnelheid | r/min | 20-2500 2 waaierhandboek |
20-3500 Enige as |
20-2500 2 waaierhandboek |
20-3500 Enige as |
|
| De diameter van de Taistockschacht | mm | Ø63 | Ø63 | |||
| De reis van de losse kopschacht | mm | 140 | 140 | |||
| De versmalling van de losse kopschacht | Nr 4 MT | Nr 4 MT | ||||
| Max.travel van x-As | mm | 230 | 240 | |||
| Max.travelof z-As | mm | 580/830 | 580/830 | |||
| Snelle doortocht van X/Z-as | m/min | 4/6 | 4/6 | |||
| De grootte van de hulpmiddelsteel (Verticale positon 4) | mm | 20X20 | 20X20 | |||
| X/Z as het plaatsen nauwkeurigheid | mm | 0,018/ 0.021(750) 0.024(1000) |
0,018/ 0.021(750) 0.024(1000) |
|||
| X/Z-axisrepeatabilitynauwkeurigheid | mm | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
|||
| machineafmetingen (L*W*H) |
mm | 2300X1480X 1520(750) 2550X1480X 1520(1000) |
2300X1480X 1520(750) 2550X1480X 1520(1000) |
|||
| Machinegewicht | kg | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
|||
TENTOONSTELLING
LEVERINGSketen
Producthoogtepunten
CKA-van het de Prijs Vlakke Bed van de Reekscka6136/cka6136i China CNC Machine de Draaibankmachine voor Verkoop Productpresentatie CKA-reekscnc de draaibanken zijn CNC horizontale die draaibanken door longitudinaal (z) en transversale (x) coördinaten worden gecontroleerd. Het kan interne en externe ...
