Plaats van herkomst:
China
Certificering:
CE, ISO certification
Modelnummer:
MW1420
Video
Video
Video
Video

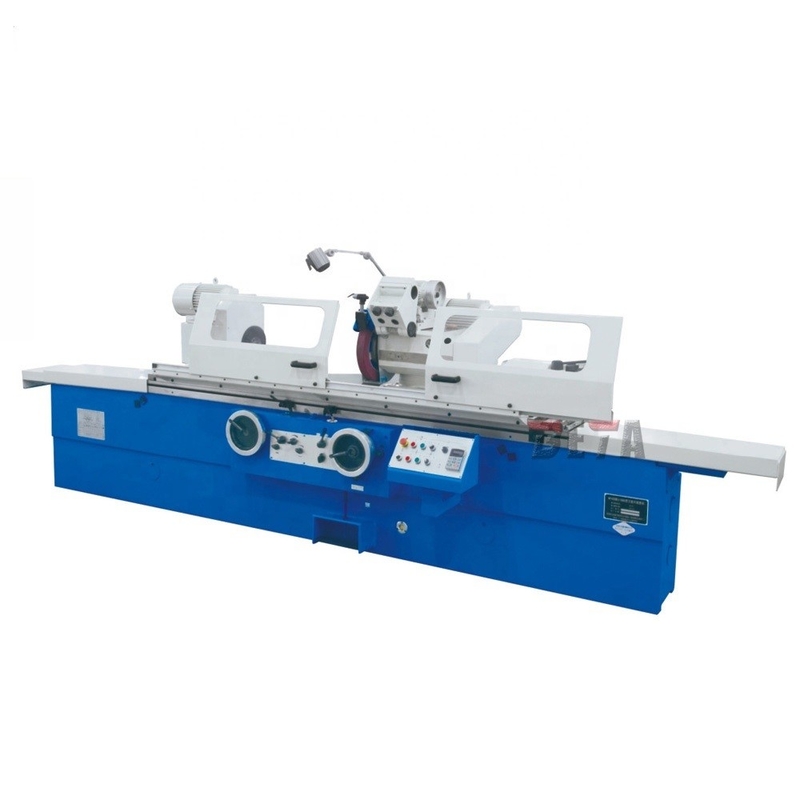

M14 Reeksmw1420 Universele Cilindrische Malende Machine
1. M14 typen de reeksen universele cilindrische malende machines worden gebruikt voor het malen externe of interne oppervlakten van roterende werkstukken van cilinder en spits werkstuk.
2. De longitudinale beweging van worktable wordt gedreven door hydraulisch of met de hand wiel.
Worktable kan tot op zekere hoogte roteren geschikt om voor het malen versmalling te zijn.
3. Het wiel hoofd dwarsvoer wordt gedreven door hydraulisch, die automatisch periodiek voer en snel voer realiseert. Het kan ruw en fijn voer door handwiel ook doen.
| Standaardtoebehoren | Facultatieve toebehoren | ||
| Koelwatertank | Nivellerend stootkussenijzer | Wiel in evenwicht brengende tribune | Gesloten centrumrust |
| Externe cirkelopmaker | Het werk licht | Magnetische sepatator | Het wielopmaker van het Beëindigengezicht |
| Malend wielklem en behandelende hulpmiddelen |
Open centrumkader | Magnetische separator riemfilter |
De opmaker van het straalwiel |
| De open norm van het centrumkader | centrum | malend centrumapparaat | |
| Saldoschacht | interne ronde schuurmiddelen (slechts M14-reeks) | ||
Hoofd Technische Parameters
| PUNT | EENHEID | MW1420 | |
| Afstand tussen centra | mm | 500.750 | |
| Centrumhoogte | mm | 135 | |
| Dia. Grond (O.D) | mm | 8-200 | |
| Dia. Grond (I.D) | mm | 25-100 | |
| Max. lengtegrond (O.D) | mm | 500.750 | |
| Max. lengtegrond (I.D) | mm | 125 | |
| Max. gewicht van het werkstuk | kg | 100 | |
| Het draaien hoek | ° | +90° | |
| Centrumversmalling | MT | 4 | |
| Assnelheid | r/min | 50HZ: 25~380 Stepless | |
| Het draaien hoek | r/min | 1670 | |
| Wheelhead snelle reis | mm | 50 | |
| Max. reis | mm | 205 | |
| Het draaien hoek | ° | -30° | |
| Handvoer per. | omwenteling | Ruwe 2/finish 0,5 | |
| Handvoer per. | gra | Ruw: 0,01 eindigen: 0,0025 | |
| Wielgrootte (ODxWxID) | mm | 400x50x203 | |
| Randsnelheid | m/s | 35 | |
| Assnelheid | r/min | 10000/15000 | |
| Wielgrootte | mm | Maximum: 50x25x13 min: 17x20x6 | |
| Handvoer per. | omwenteling | 6 | |
| Max. het draaien hoek van lijst | Cockwise | ° | 3° |
| Tegen de wijzers van de klok in | ° | 9° (500), 8° (750) | |
| Longitudinale snelheidswaaier van lijst | m/min | 0.1-4 | |
| Centrumversmalling | MT | 4 | |
| Schachtreis | mm | 30 | |
| De macht van de Wheelheadmotor | kW | 4 | |
| Het interne malen | kW | 1.1 | |
| De macht van de Workheadmotor | kW | 1.1 | |
| Brutogewicht | t | 3(500), 3.2(750) | |
| Verpakkingsdimensie | cm | 235x203x 205(500) 275x203x 205(750) | |
