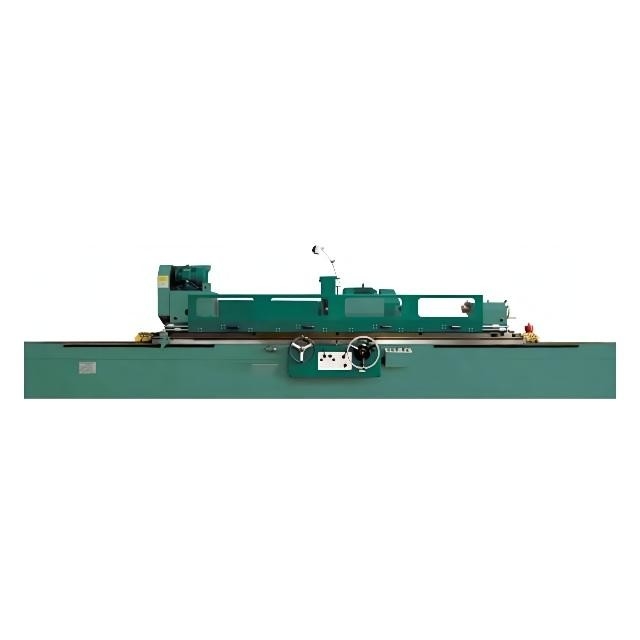

M1363 Cirkel Externe Malende Machine 3000kg met de nauwkeurigheid van IT5 IT6
Productgegevens
| Productnaam: | M1363 Cilindrische Malende Machine | Afstand tussen centra: | 2000/3000/4000/5000mm |
|---|---|---|---|
| Diametergrond: | 30630mm | Max. gewicht van het werkstuk: | 3000kg |
| De snelheid van de Workheadas: | 50HZ: 6.5~65 Stepless r/min | Wiel hoofd het Draaien hoek: | 870 r/min |
| Max. reis: | 475mm | Brutogewicht: | 18(2000)、 22(3000) 23(4000)、 26(5000) |
| Markeren |
3000kg externe Malende Machine,IT5 externe Malende Machine,IT6 cirkel Malende Machine |
||
Productbeschrijving
M13 de Prijs van Cylindrical Grinding Machine van de reeksm1363 China Fabrikant
- De machine wordt ontworpen en voor het malen van cilindrische of kegelbuitenoppervlakken met nauwkeurigheid van IT5 en IT6 vervaardigd.
- De longitudinale reis van worktable wordt gecontroleerd steplessly door hydraulisch systeem, en ook met de hand wiel. De snelle benadering en de terugtrekking van wielhoofd zijn hydraulische gecontroleerd, wordt de invoer uitgevoerd door hydraulisch en handwiel.
| Standaardtoebehoren | Facultatieve toebehoren | ||
| Koelwatertank | Nivellerend stootkussenijzer | Wiel in evenwicht brengende tribune | Gesloten centrumrust |
| Externe cirkelopmaker | Het werk licht | Magnetische sepatator | Het wielopmaker van het Beëindigengezicht |
| Malend wielklem en behandelende hulpmiddelen |
Open centrumkader | Magnetische separator riemfilter |
De opmaker van het straalwiel |
| De open norm van het centrumkader | centrum | malend centrumapparaat | |
| Saldoschacht | interne ronde schuurmiddelen (slechts M14-reeks) | ||
Hoofd Technische Parameters
| Algemene capaciteit | PUNT | EENHEID | M1363 | MQ1363 | |
| Afstand tussen centra | mm | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Centrumhoogte | mm | 370 | 350 | ||
| Dia. Grond (O.D) | mm | 30-630 | 30-630 | ||
| Max. lengtegrond (O.D) | mm | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Max. gewicht van het werkstuk | kg | 3000 | 1500 | ||
| Het werkhoofd | Centrumversmalling | MT | metrische 80 # | 6 | |
| Assnelheid | r/min | 50HZ: 6.5~65 Stepless | 50HZ: 10~100 Stepless | ||
| Wielhoofd | Het draaien hoek | r/min | 870 | 870 | |
| Wheelhead snelle reis | mm | 100 | 100 | ||
| Max. reis | mm | 475 | 438 | ||
| Handvoer per. | omwenteling | Ruwe 4/finish 0,5 | Ruwe 4/finish 0,5 | ||
| Handvoer per. | gra | Ruw: 0,02 eindigen: 0,0025 | Ruw: 0,02 eindigen: 0,0025 | ||
| Wielgrootte (ODxWxID) | mm | 750x75x305 | 750x75x305 | ||
| Randsnelheid | m/s | 35 | 35 | ||
| Lijst | Handvoer per. | omwenteling | 5 | 5 | |
| Max. het draaien hoek van lijst | Cockwise | ° | 2° (2000), 1° (3000,4000,5000) | 3° (1500), 2° (2000,3000), 1° (4000) |
|
| Tegen de wijzers van de klok in | ° | 4°(2000), 3° (3000) 2° (4000), 1.5° (5000) |
6° (1500), 5° (2000) 3° (3000), 2° (4000) |
||
| Longitudinale snelheidswaaier van lijst | m/min | 0.1-2.5 | 0.1-3 | ||
| Losse kop | Centrumversmalling | MT | metrische 80 # | 6 | |
| Schachtreis | mm | 70 | 70 | ||
| Motor | De macht van de Wheelheadmotor | kW | 22 | 18.5 | |
| De macht van de Workheadmotor | kW | 15 | 5.5 | ||
| Machine | Brutogewicht | t | 18(2000), 22(3000) 23(4000), 26(5000) |
10(1500), 11(2000) 17 (3000), 20(4000) |
|
| Verpakkingsdimensie | cm | 640 x 240 x 226(2000) 826 x 240 x 226(3000) 1050 x 240 x 226(4000) 1250 x 240 x 226(5000) |
456 x 209 x 210(1500) 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
