De Nauwkeurigheids Verticale CNC van V2C V2S de Hoge Hoge snelheid van Draaibanken Horizontale 8 posten
Productgegevens
| Productnaam: | V2 Verticale CNC Draaibank | Maximumschommelingsdiameter: | 430/500mm |
|---|---|---|---|
| Maximum scherpe hoogte: | 350 mm | Maximum scherpe diameter: | 280/330 mm |
| De vorm van de asneus: | A2-6, A2-8 | De waaier van de assnelheid: | 50-4000 r/min, 50-3000 r/min |
| hoofdmotoroutput: | 11/15,15/18.5 | max.output-torsie van as: | 272β motor/400α motor, motor 447β motor/680α |
| klemdiameter: | 8/10 duim | Standaard van Torentje: | Horizontale 8 hulpmiddelposten |
| Markeren |
V2S verticale CNC Draaibanken,8 posten Verticale CNC Draaibanken,V2C hoge snelheidscnc het Machinaal bewerken |
||
Productbeschrijving

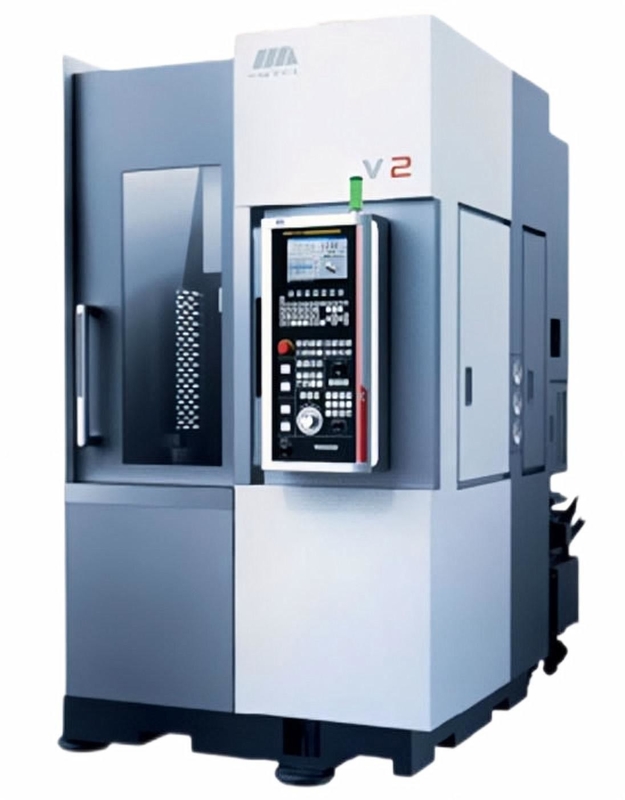

De directe hoge snelheid en de nauwkeurigheid van de verkoopv2c/v2s verticale CNC draaibank
Productinleiding

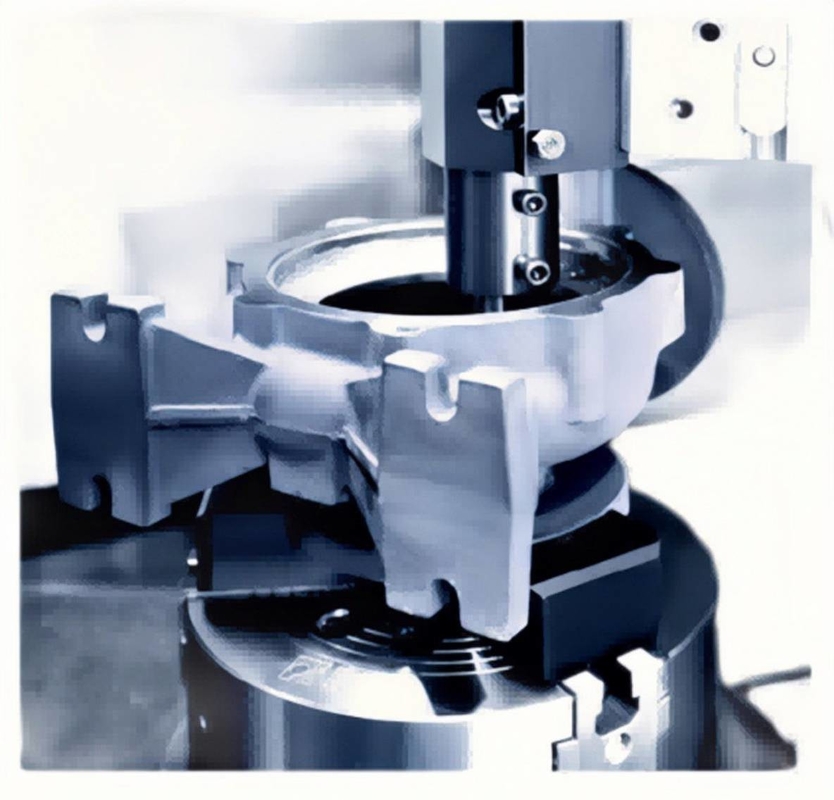

Hoog-starheidsstructuur van compacte en sterke geschikt voor verwerkings autodelen zoals kleine remschijven,
vliegwielen .etc en huisvesting van elektromotor, waterpomp evenals het zachte en harde draaien van kleine lagers,
en het draaien in plaats van het malen zou kunnen worden gerealiseerd.
Hoofd Technische parameters
| Punten | Eenheid | V2C | V2S | ||
| Maximumschommelingsdiameter | mm | Ø430 | Ø500 | ||
| Maximum scherpe hoogte | mm | 350 | 350 | ||
| Maximum scherpe diameter | mm | Ø280 | Ø330 | ||
| De vorm van de asneus | A2-6 | A2-8 | |||
| De waaier van de assnelheid | r/min | 50-4000 | 50-3000 | ||
| hoofdmotoroutput | KW | 11/15 | 15/18.5 | ||
| max.output-torsie van as | NM | motor 272β motor/400α | motor 447β motor/680α | ||
| klemdiameter | duim | 8 ‚‚ | 10“ | ||
| X-as snelle dwarssnelheid | m/min | 30 | 30 | ||
| Z-as snelle dwarssnelheid | m/min | 30 | 30 | ||
| X-as slag | mm | 200 | 200 | ||
| Z-as slag | mm | 400 | 400 | ||
| Torrettype | Horizontale post 8 | Horizontale post 8 | |||
| Hulpmiddelgrootte | mm | 25x25/Ø40 | 25x25/Ø40 | ||
| Het machinaal bewerken van Nauwkeurigheid | IT6 | IT6 | |||
| de ruwheid van de werkstukoppervlakte | μm | Ra1.25 | Ra1.25 | ||
| Het plaatsen nauwkeurigheid | X as | mm | 0,008 | 0,008 | |
| Z as | mm | 0,008 | 0,008 | ||
| Herhaal positienauwkeurigheid | X as | mm | 0,004 | 0,004 | |
| Z as | mm | 0,005 | 0,005 | ||
| Max.load Schijftype (met inbegrip van klemmen en klemmen) |
kg | 200 | 300 | ||
| Machinegewicht | hoofdlichaam | kg | 3800 | 4500 | |
| Algemene afmetingen | De hoogte van de lengte× breedte × | mm | 2000x1370x2275 | 2000x1370x2275 | |
Machinevoordeel
1.Large slag en grote scherpe waaier
| V2C | V2S | V4C | V4S | V6C | V6S | |
| Max. schommelingsdiameter | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| Max. draaiende diameter | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
FANUC-functieverhoging
Asnauwkeurigheid ↗ 55% Max. t/min van as ↗ 11%
Max. draaiende diameter ↗ 14% Max. draaiende diameter ↗ 10%
Snelle doortocht van X-as ↗ 100% Snelle doortocht van z-as ↗ 33%
Het plaatsen nauwkeurigheid van X-as ↗ 33% Het plaatsen nauwkeurigheid van z-as ↗ 25%
Onafhankelijk waterval-type spaander spoelend mechanisme
Grote uitlaathaven voor gecentraliseerde verwerking van ijzerspaander en scherpe vloeistof
Verstrek verschillende werkbaarheid, vorm en lay-out van snijders om perfect scherp effect te verzekeren.
Het voeden systeem: gedreven door servomotor, X-worden de as en z-de as direct verbonden aan de balschroef door flexibele koppeling. De balschroef is geïnstalleerd met één eind voor het bevestigen en het andere eind voor steun om schroefverlenging te vermijden toe te schrijven aan de temperatuurstijging van verrichting die longitudinale misvorming kan veroorzaken en hoge starheid, hoge snelheid, hoge duurzaamheid bereiken en met lange levensuur.
Hoofdtransmissiestructuur: de belangrijkste motor kan direct op het draaibanklichaam worden geplaatst, dat betere verwerkingsstarheid kan verstrekken.
| Diverse scherpe transportbanden | |||||
| Kettingstype | Schrapertype | Magnetische schraper | Dubbel kettingstype | ||
|
het machinaal bewerken van materialen | Staal, koper, aluminium, koolstof en ander metaal en niet meta |
Aluminium, gietijzer, enz. | Staal, gietijzer | Staal, koolstof, en andere metaal en nonmetal |
| Achterspaanderverwijdering | Het werken milieu |
Van toepassing op alle soorten van spaanders zoals broodjes, stukken, en blokken |
Toepasselijk voor het ononderbroken vervoeren van brekers en spaanders |
Toepasselijk voor het vervoeren van staal en gietijzer met spaanders een lengte van minder dan 150 mm in natte verwerking |
Toepasselijk voor het vervoeren van stukmetaal of non-metal dat moeilijk om door gewone kettingstype spaandertransportband en aan de situatie van hoop spaanders zijn worden gelost |
|
Het systeem van het stikstofsaldo minimaliseert het bewegingseffect van z-as Vergeleken met vorig hydraulisch saldosysteem, heeft het systeem van het stikstofsaldo de volgende voordelen: Geen extern machtsmateriaal is nodig, besparend energie; Pas aan het snelle regelmatig opheffen en het verminderen in hoge snelheid aan; zonder lawaai; verbeter gewichtssaldo en verbeter het nadeel van hydraulisch systeem; Bevorder dramatisch precisie en zachtheid in verwerking, elimineer micro- trilling, en breid het leven van schroef en motor uit. |
|||
Toepassingsgebied
|
|
|
|
| Flensjuk | Autotransmissietoestel | De huisvesting van de oliepomp | Gewricht |
|
|
|
|
| Differentiële huisvesting | Remschijf | De flens van Beëindigentanden | Differentiële huisvesting |
