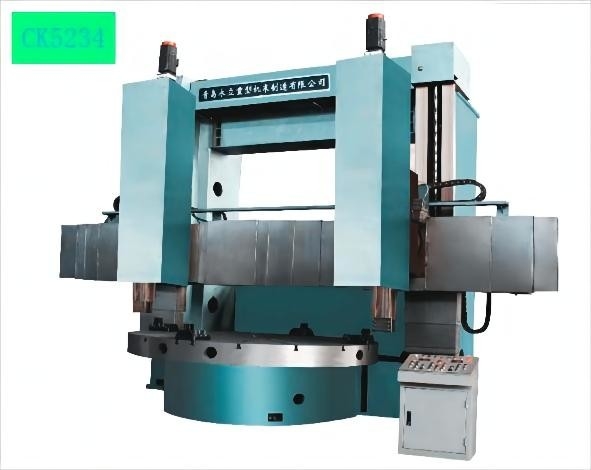

Grote CNC van de de Verticale Draaibank Dubbele Kolom van 30KW 45KW Verticale Draaibankmachine
Productgegevens
| Product Name: | CK5234/C5234T DOUBLE COLUMN VERTICAL LATHE | Max.turning diameter: | 3400mm |
|---|---|---|---|
| Table diameter: | 2800/3080mm | Max height of working: | 1600/2000mm 1600/2000/2500mm |
| Max weight of working: | 12t/20t/32t | Speed of table rate: | 2-65 r/min ,2-63 r/min ,2-50 r/min,2 Steps |
| Swivel of rail head: | ±30° | Size of ram: | 190/200mm |
| Power of main motor: | 37/45 KW | Overall dimension: | 6500x4950x6400mm,6700x5150x6600mm |
| Markeren |
45KW grote Verticale Draaibank,Dubbele Kolom Grote Verticale Draaibank,CNC Verticale Draaibankmachine |
||
Productbeschrijving
1Deze serie machines heeft het conventionele type en het CNC-type. Het conventionele type wordt weergegeven als "C52_T" en het NC-type als "CK52_".Het is geschikt voor het fijn en ruw bewerken van het binnenste en buitenste cilindrische oppervlak, binnen- en buitenconicering,oppervlakken,groefvorming van de ijzeren metalen, niet-ijzeren metalen en sommige niet-metalen met snelsnijgereedschappen van staal, karbid.
2.De spindel van de werktafel is gecentreerd door hoogprecieze dubbelrijke korte cilindrische rollagers waarvan de radiële vrijheid verstelbaar is,de werktafel is uitgerust met een hydrostatische geleiding met constante stroomHet is daardoor in staat een hoge rotatie-nauwkeurigheid, grote belasting en kleine warmtevervorming te bereiken.
3.De spoorkop is voorzien van een vierkant ram met een hydrostatische balanstank, de horizontale snel bewegende glijbaan wordt uitgevoerd door constante static current technologie.Horizontale en verticale voeding wordt aangedreven door wisselstroom servosysteemDe variabele snelheid wordt gerealiseerd door de planetaire reducer aan te sluiten op een precisie-bolschroef.
4.De draaibank met een belasting van 20 ton is niet voorzien van een beweegbaar werkplatform en de draaibank met een belasting van 32 ton is voorzien van een beweegbaar werkplatform,de balk en de kolom onder de balk zijn voorzien van een veiligheidsbedekking van staal.
| Artikel 2 | Eenheid | CK5234/C5234T | |||
|---|---|---|---|---|---|
| Max.draaidiameter | mm | 3400 | |||
| Diameter van de tafel | mm | 2800 | 2800 | 3080 | |
| Maximale werkhoogte | mm | 1600/2000 | 1600/2000/2500 | 1600/2000/2500 | |
| Maximaal werkgewicht | t | 12 | 20 | 32 | |
| Grootte van de werkbalk | mm | 40x50 | |||
| Maximale snijkracht van de rechterrailkop | KN: | 35 | |||
| Maximale snijkracht van de linkerkop van het spoor | KN: | 30 | |||
| Maximaal koppel van tafel | KN: | 45 | 55 | 63 | |
| Tafeltreden | Stap | 2 | |||
| Snelheid van het tafeltarief | r/min | 2-65 | 2-63 | 2-50 | |
| Bereik van voertempo | mm/min | 2-2000 | 2-2500 | 2-2500 | |
| Horizontale verplaatsing van de hoofdkop | mm | 1800 | 1850 | 1850 | |
| Verticale beweging van het spoorhoofd | mm | 1000 | 1200 | 1200 | |
| Draaien van het spoorhoofd | graad | ± 30° | |||
| Grootte van de ram | mm | 190 | 200 | 200 | |
| Tabelleidingsleiding | Hydrostatisch | ||||
| Vermogen van de hoofdmotor | kw | 37 | 45 | 45 | |
| Algemene afmeting ((Langte * breedte * hoogte) | mm | 6500x4950x6400 | 6700x5150x6600 | 6700x5150x6600 | |
-
1Hoe kan ik de meest geschikte machines kiezen?
A: Vertel me uw specificaties, dan kunnen we het beste model voor u kiezen, of u kunt het exacte model kiezen.
U kunt ons ook de tekening van de producten sturen, wij zullen de meest geschikte machines voor u kiezen. -
2Wat zijn de belangrijkste producten van uw bedrijf?
A: We zijn gespecialiseerd in allerlei soorten machines, zoals CNC draaibank, CNC freesmachine, Verticaal Bewerkingscentrum, Draaibank, Boormachine, Radial Boormachine, Zaagmachine,De vormgever en zo.. -
3Wat zijn jullie handelsvoorwaarden?
A: FOB, CFR en CIF zijn allemaal aanvaardbaar. -
4Wat zijn de betalingsvoorwaarden?
A: T/T, 30% eerste betaling bij bestelling, 70% saldo vóór verzending;
Onherroepelijke LC in zicht. -
5Wat is het MOQ?
A: 1 set
