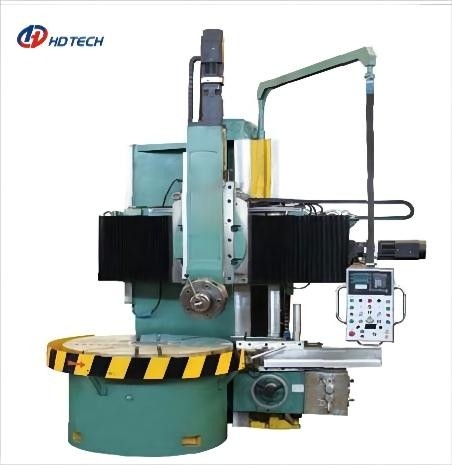

Op zwaar werk berekende Verticale CNC draait Enige Kolom CK5116 C5116
Productgegevens
| Product Name: | CK5116 /C5116 SINGLE-COLUMN VERTICAL LATHE | Max.turning diameter: | 1600mm |
|---|---|---|---|
| Table diameter: | 1400mm | Max height of working: | working Pentagonal turret 1250/1400, Square ram 1000/1200 |
| Max weight of working: | 5 t | Range of table speeds: | 3.2-120 rpm,2 steps |
| Swivel of rail head: | ±30° | Size of tool bar: | 30x40mm |
| Power of main motor: | 30KW | Overall dimension: | 3210x2850x4200mm |
| Markeren |
CK5116 verticale CNC Draaibanken,C5116 Verticale CNC Draaibanken,Enige Kolom Op zwaar werk berekende CNC Draaibanken |
||
Productbeschrijving
- Onze casting is van topkwaliteit.
- De hardheid van de draaibank is meer dan HRC55.
- De volgende voordelen zijn te zien in de afgestompte leidingen: hogere slijtvastheid, hogere precisie en langere levensduur!
- De tandwielen worden met hoge frequentie getemperd en geslepen, waardoor de slijtvastheid en de levensduur van de tandwielen worden verbeterd en het geluid bij het bewerken wordt verminderd.
| Artikel 2 | Eenheid | CK5112/C5112 | CK5116/C5116 | |
|---|---|---|---|---|
| Max.draaidiameter | mm | 1250 | 1600 | |
| Diameter van de tafel | mm | 1000 | 1400 | |
| Maximale werkhoogte | Pentagonale torent | mm | 1000/1200 | 1250/1400 |
| Vierkant ram | mm | 800/1000 | 1000/1200 | |
| Maximaal werkgewicht | t | 3 | 5 | |
| Maximale snijkracht van het spoorhoofd | KN: | 20 | 25 | |
| Maximale snijkracht van de zijkop | KN: | 20 | 20 | |
| Maximaal koppel van tafel | N.m. | 9525 | 18216 | |
| Stapjes van tafel draaien | Stap | 2 | 2 | |
| Bereik van tafel snelheden | r/min | 3.2-160 | 3.2-120 | |
| Draaien van het spoorhoofd | graad | ± 30° | ± 30° | |
| Bereik van voertempo | mm/min | 2.0-1250 | 2.0-1250 | |
| Horizontale beweging van het spoorhoofd | mm | 700 | 815 | |
| Verticale beweging van het spoorhoofd | mm | 800 per vierkante ram800 | 800 per vierkante ram1000 | |
| Ram hor.travel van de zijkant hoofd | mm | 630 | 630 | |
| Verticale beweging van de zijkant | mm/min | 900 | 900 | |
| Grootte van de werkbalk | mm | 30x40 | 30x40 | |
| Afzonderlijke tafelgeleiding | Hydrostatisch | Hydrostatisch | ||
| Vermogen van de hoofdmotor | kw | 22 | 30 | |
| Algemene afmeting ((Langte * breedte * hoogte) | mm | 2360x2277x3403 | 3210x2850x4200 | |

Q1. Hoe kan ik een offerte krijgen?
A1. laat ons een massage met uw aankoop verzoeken en we zullen u zo snel mogelijk antwoorden. en u kunt rechtstreeks contact met ons opnemen per telefoon.
Q2. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
A2. Ja, we leveren slimme CNC-oplossingen voor onze klant, om de efficiëntie te verhogen.
Q3. Kunt u opleiding geven voor het bedienen van CNC-machines?
A3. Ja, gratis opleiding in onze fabriek is beschikbaar.
Wat zijn uw garantievoorwaarden?
A4.Wij leveren een vervangende onderdeel voor onderdelen die blijken defect te zijn gedurende een periode van één jaar.
Q5. Wat is de levertijd en wat is het pakket?
A5: Normaal gesproken is de levertijd ongeveer 30-45 dagen. Al onze CNC machines zijn verpakt met PLYWOOD pakket.
