Universele horizontale van het de draaibank handmetaal van het hiaatbed de draaibankmachine CA6161B/A CA6261B/A
Producteigenschappen
B/A kunnen de reeks horizontale draaibanken diverse draaiende banen ondernemen, zoals het draaien van binnen en buiten cilindrische oppervlakten, kegeloppervlakten en andere roterende oppervlakten. Het draaien diverse metrisch, duim, modulus en diametrale hoogtedraden, evenals boring die, die en groeven uitboren trekken.
Deze reeks werktuigmachines kan staal, gietijzer en non-ferrometalen en andere materialen verwerken. De dimensionale die nauwkeurigheid van de delen op deze reeks werktuigmachines worden verwerkt kan IT7-niveau bereiken, en een kleinere waarde van de oppervlakteruwheid kan worden verkregen.
Machineparameters
| Punt |
Eenheid |
CA6140B/EEN CA6240B/A |
CA6150B/EEN CA6250B/A |
CA6161B/A CA6261B/A |
| Max. schommelingsdia over bed |
mm |
400 |
500 |
610 |
| Max. schommelingsdia over vervoer |
mm |
210 |
300 |
370 |
| Maximum schommelingsdia over hiaatbreedte van hiaat |
mm |
|
630*210 |
|
720*210 |
|
830*210 |
| Maximum werkstuklengte |
mm |
1000/900; 1500/1400; 2000/1900 |
| Breedte van bed/hardheid mm |
mm |
400, Rc52 |
400, Rc52 |
400, Rc52 |
| Sectie van het draaien van hulpmiddelen |
mm |
25x25 |
25x25 |
25x25 |
| De waaier van de assnelheid |
r/min |
10 1400(24) |
10 1400(24) |
10 1400(24) |
| De as droeg en neus |
mm |
80 A28 |
80 A28 |
80 A28 |
| Versmalling van asneus |
mm |
φ90 (1:20) |
φ90 (1:20) |
φ90 (1:20) |
| Waaier van longitudinaal voer |
Norm |
mm/r |
0.11-1.6 |
0.11-1.6 |
0.11-1.6 |
| klein voer |
mm/r |
0.028-0.11 |
0.028-0.11 |
0.028-0.11 |
| vergroot voer |
mm/r |
1.76-6.4 |
1.76-6.4 |
1.76-6.4 |
| Belde van dwarsvoer |
Norm |
mm/r |
0.05-0.8 |
0.05-0.8 |
0.05-0.8 |
| klein voer |
mm/r |
0.014-0.05 |
0.014-0.05 |
0.014-0.05 |
| vergroot voer |
mm/r |
0.88-3.2 |
0.88-3.2 |
0.88-3.2 |
| Reis van dwarsdia/hoogste torentjereis |
mm |
320/140 |
320/140 |
420/140 |
| Het draaien hoek van samenstellingsdia |
graad |
±90 |
±90 |
±90 |
| Snel reisvervoer |
m/min |
4 |
4 |
4 |
| Snelle reis van dwarsdia |
m/min |
2 |
2 |
2 |
| Reis van losse kopas |
mm |
150 |
150 |
150 |
| Diameter van losse kopas |
mm |
75 |
75 |
75 |
| Versmalling van losse kopas |
|
Morse 5# |
Morse 5# |
Morse 5# |
| Metrische draad (soorten) |
mm |
1 192(44) |
1 192(44) |
1 192(44) |
| Whitwhorthdraad (soorten) |
t.p.i |
1/2 24(28) |
1/2 24(28) |
1/2 24(28) |
| Modulaire draad (soort) |
mm |
0,25- 48(39) |
0,25- 48(39) |
0,25- 48(39) |
| Diameterhoogte (soorten) |
D.P |
1/2 96(38) |
1/2 96(38) |
1/2 96(38) |
| Hoofdmotor |
kW |
7.5 |
7.5 |
7.5 |
| Nieuw gewicht van machine |
1000mm |
kg |
2070 |
2140 |
2260 |
| 1500mm |
kg |
2220 |
2290 |
2437 |
| 2000mm |
kg |
2570 |
2640 |
2787 |
| Algemene afmetingen (L×W×H) |
1000mm |
mm |
2668*1000*1267 |
2668*1037*1312 |
2668*1130*1367 |
| 1500mm |
mm |
3168*1000*1267 |
3168*1037*1312 |
3168*1130*1367 |
| 2000mm |
mm |
3668*1000*1267 |
3668*1037*1312 |
3668*1130*1367 |

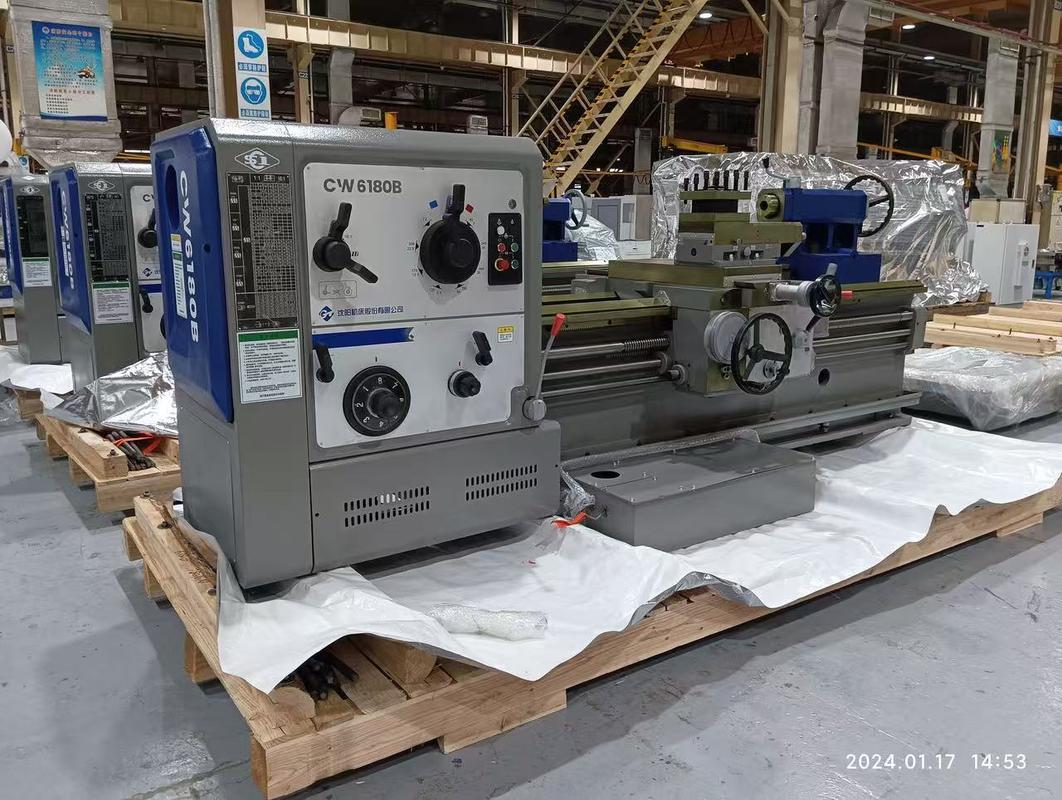

Pacakge & Vervoer
FAQ
1. Wat is uw minimumordehoeveelheid en garantie?
A: MOQ is één reeks, en de garantie is één jaar.
2.What CNC het systeem u gebruikt?
A: FANUC, SIEMENS, MISTSUBISHI, LNC, SYNETC, GSK, ENZ. Het hangt van uw keus af.
3.When is de levertijd?
A: Conventionele Machines, zullen wij levering binnen 30-45 werkdagen na ontvingen toen uw storting, als sommige speciale machines één of andere longer.we dienovereenkomstig zullen geven u het antwoord zullen zijn.
4.How kan ik de meest geschikte machines kiezen?
A: Gelieve te laten ons uw het machinaal bewerken vraag of machinegrootte kennen, kunnen wij het beste model voor u kiezen, of u kunt het nauwkeurige model door zich kiezen. U kunt ons producten het trekken ook verzenden, zullen wij de meest geschikte machines voor u kiezen.
5. Wat is uw handelstermijnen?
A: FOB, zijn CFR, CIF of anderen termijnen aanvaardbaar allen.
6. Wat is de betalingstermijnen?
A: T/T, de aanvankelijke betaling van 30% wanneer orde, 70%-saldobetaling vóór verzending;
Onherroepelijke LC bij gezicht.
