CNC van de brugstructuur Verticaal machinaal bewerkend centrum GQ800 160 - 6000rpm
Productgegevens
| Productnaam: | GQ800 verticale CNC werktuigmachine met brugstructuur | Lijstgrootte (mm): | 1300*800 |
|---|---|---|---|
| Lijstreis (X/Y/Z) (mm): | 1300/800/600 | Macht (kW): | 11 |
| Afstand van asneus aan lijst: | 150750mm | Assnelheid: | 160-6000rpm |
| X, de snelle doortocht van Y: | 36 M/min | Maximum scherp voertarief: | 10m/min |
| Macht (W): | 11/15 kW | Maximum as binnendiameter: | 80mm |
| Markeren |
6000rpmCNC verticaal Machinaal bewerkend Centrum,GQ800 CNC Verticaal Machinaal bewerkend Centrum,GQ800 brugcnc Machine |
||
Productbeschrijving

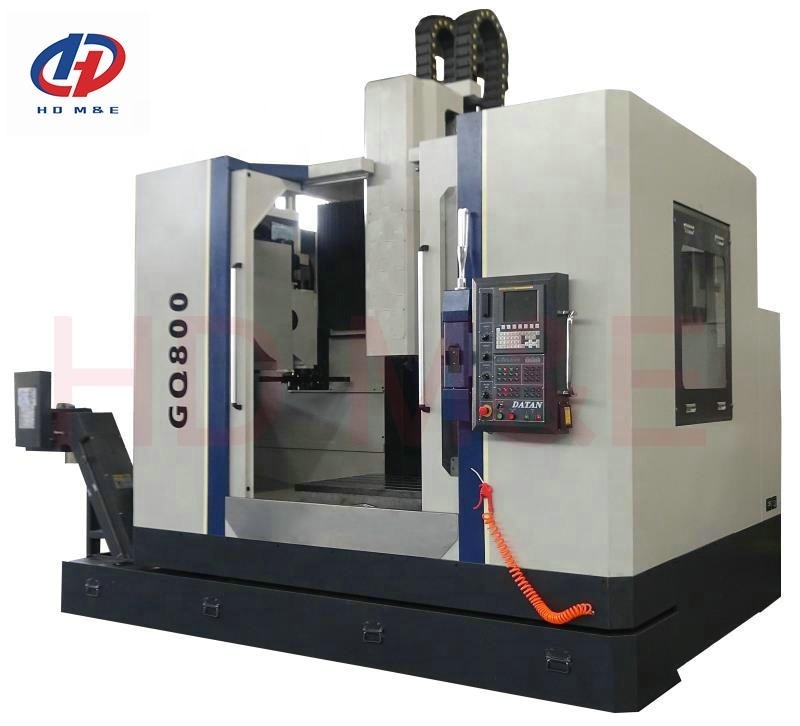

HDGQ800 reeks Hoge precisie en starheid cnc vmc met brugstructuur

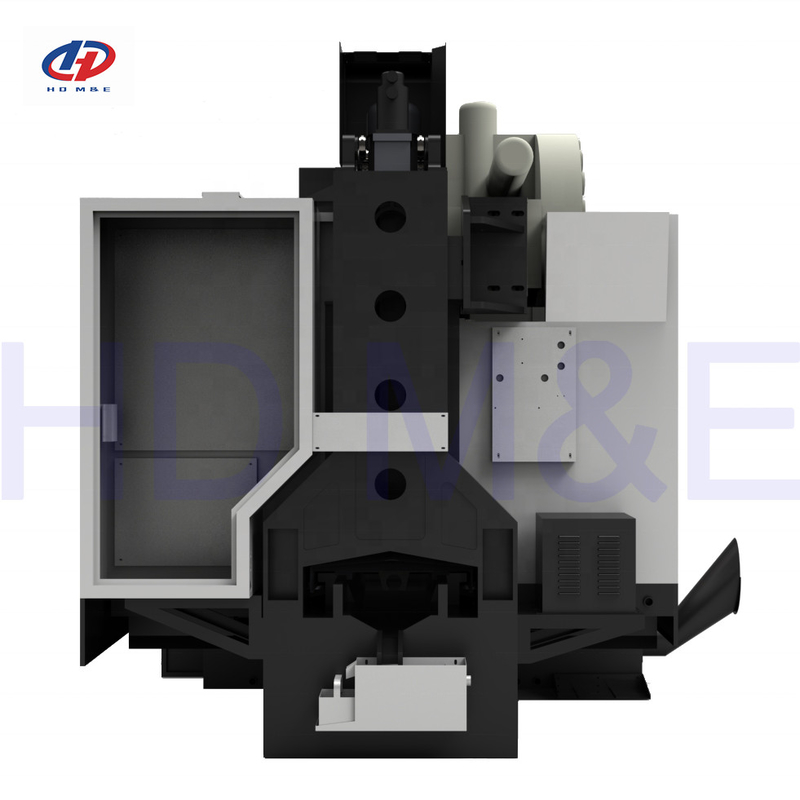

Structuurkenmerken

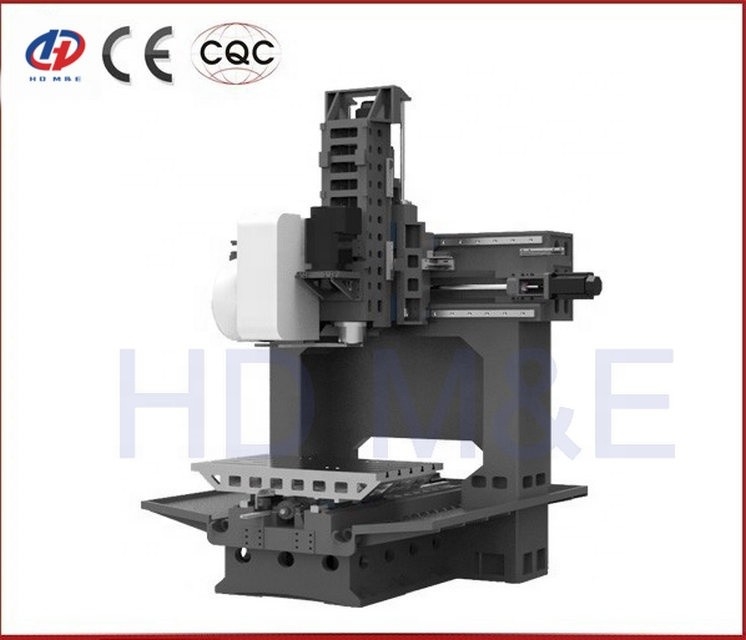

- De z-as keurt de gepatenteerde kleine structuur van de brug vierkante ram goed, vergroot de contactoppervlakte van het diaspoor door 400%, is de starheid beter, vormt hoge precisie en de zware ladingsas, het behoudtijd van de spoornauwkeurigheid is zeer beter.
- Z-as stikstoftegengewicht, geschikt voor hoge snelheidsverrichting, stabielere verwerking
- Korte keeldiepte. De afstand tussen het z-As gidsspoor en de as in de richting van X en Y is kort, en de algemene starheid en de levensduur zijn zeer beter vergelijkbaar geweest met die van dezelfde specificaties van grote vmc.
- Gepatenteerde sturcture van gebogen achterdeur. Zorgvuldig ontwerp van structuur van de groot-spanwijdte de poreuze multi-geribbelde deur. De starheid is beter dan VMC. De veelvoudige Horizontale Assen kunnen op Samengestelde Kolommen worden geïnstalleerd
| Modelleer Nr. | GQ600 | GQ700 | GQ800 | GQ1300 | GQ1500 | ||
| Capaciteit | X asreis | mm | 1000 | 1100 | 1300 | 1300 | 1600 |
| Y asreis | mm | 600 | 700 | 800 | 1300 | 1500 | |
| Z asreis | mm | 50 | 600 | 600 | 600 | 600 | |
| Asneus aan worktable oppervlakte | mm | 100~600 | 150-750 | 150-750 | 150-750 | 150-750 | |
| Worktable | Worktablegrootte (L*W) | mm | 1000×600 | 1100*700 | 1300*800 | 1300*1300 | 1500*1500 |
| Maximum lading op de lijst | Kg | 500 | 900 | 1000 | 1500 | 1800 | |
| T-groef grootte | mm | 5*18*120 | 5*18*120 | 5*18*140 | 9*18*90 | 13*22*100 | |
| As | Assnelheid | t/min | 100-10000 | 100-10000 | 100-10000 | 160-8000 | 160-8000 |
| Asversmalling/assteel | NO.40 | NO.40 | NO.40 | NO.50 | NO.50 | ||
| Maximum as binnendiameter | mm | 70 | 70 | 80 | 100 | 100 | |
| Asmotor | kW | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | |
| Voertarief | X.Y.Z snelle doortocht | m/min | 36/36/24 | 36/36/24 | 36/36/24 | 20/20/15 | 20/20/15 |
| Maximum scherp voertarief | mm/min | 10-10000 | 10-10000 | 10-10000 | 10-10000 | 10-10000 | |
| A.T.C | De capaciteit van de hulpmiddelopslag | PC | Wapen type24 | Wapen type24 | Wapen type24 | Wapen type24 | Wapen type24 |
| Maximum hulpmiddeldiameter | mm | 150(80) | 150(80) | 150(80) | 150(80) | 150(80) | |
| Maximum hulpmiddellengte | mm | 300 | 300 | 300 | 300 | 300 | |
| De tijd van de hulpmiddelverandering (T-T) | seconde | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| Nauwkeurigheid | Het plaatsen nauwkeurigheid | mm | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 |
| Herhaalbaarheid het plaatsen nauwkeurigheid | mm | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | |
| Machinegrootte | Machinehoogte | mm | 4300 | 4300 | 4300 | 4600 | 4600 |
| Machtsvereiste | KVA | 25 | 25 | 30 | 30 | 30 | |
| Ruimtevereiste (L*W) | mm | 3000*2200 | 3200*2400 | 3400*2600 | 4000*4500 | 4500*4600 | |
| Netto machinegewicht | T | 6 | 8 | 9 | 13 | 15.5 | |
| X.Y.Z de motor van de asaandrijving | KW | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | |
| Contorlsysteem | FAUNC-0i partnerm. d. | ||||||
Producthoogtepunten
HDGQ800 reeks Hoge precisie en starheid cnc vmc met brugstructuur Structuurkenmerken De z-as keurt de gepatenteerde kleine structuur van de brug vierkante ram goed, vergroot de contactoppervlakte van het diaspoor door 400%, is de starheid beter, vormt hoge precisie en de zware ladingsas, het ...
