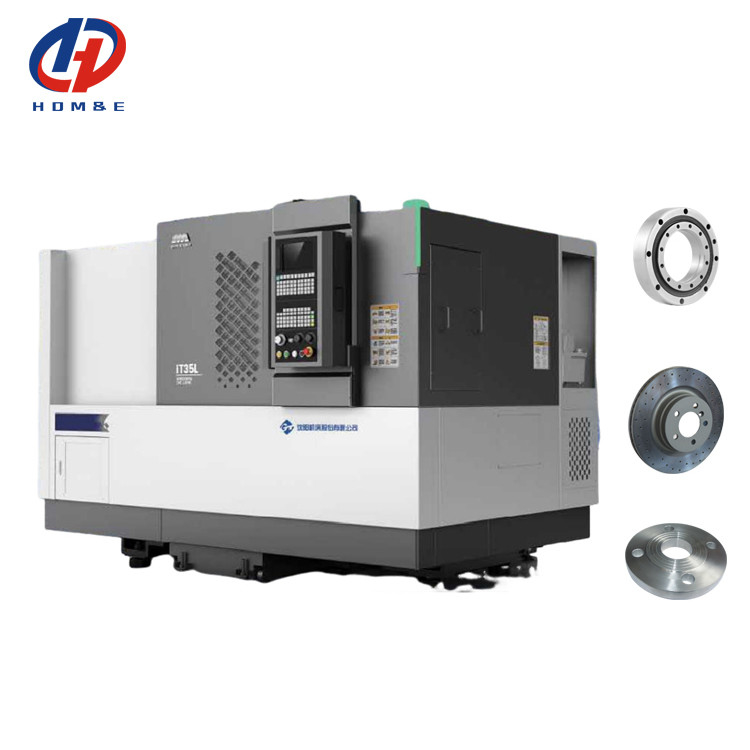

Metalen CNC draaibank IT35L BMT45 Horizontale 8 Station Servo Turret Slant Bed CNC draaibank

Merknaam: SMTCL
Modelnummer: iT35L
Plaats van herkomst: China
Certificering: CE ISO
Minimale bestelhoeveelheid: 1 reeks
Prijs: Onderhandelbaar
Leveringscapaciteit: 50 reeksen per maand
Taggen

CKA6136 de vlakke Machine van de Beddraaibank

5.5KW de vlakke Machine van de Beddraaibank

CKA6136 CNC Horizontale Machine

Productgegevens

Productnaam: iT35L Max. lengte van het werkstuk (mm): 500
Max. Schommelingsdiameter (mm): 580 Max Cutting Diameter: 360 mm
Max. Spindel snelheid (rpm): 4000 torentjetype: 8-station gereedschapspost
Asneus: A2-6 Spindelgatdiameter: 65 mm

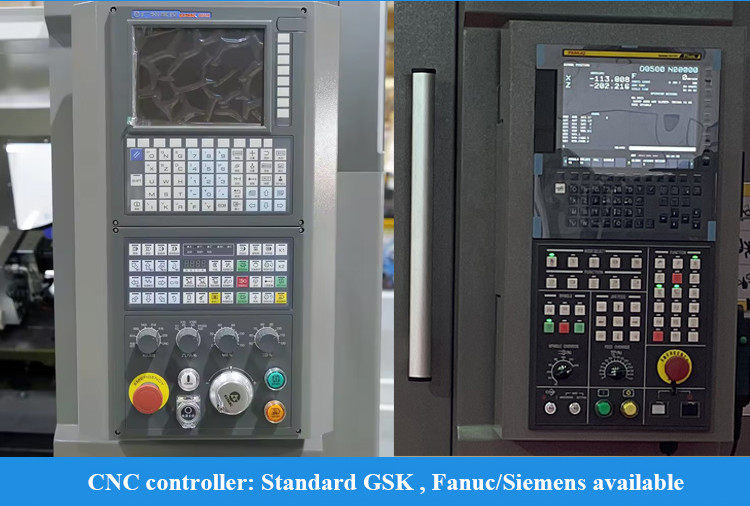

CNC -besturingssysteem: FANUC GSK facultatief Schokdiameter: 8 &quot;
Markeren

CNC van het hellingsbed Draaibank

,

iT35L

,

FANUC CNC-draaibank met hoge precisie

Productbeschrijving

Metalen CNC draaibank IT35L BMT45 Horizontale 8 Station Servo Turret Slant Bed CNC draaibank 0

Productbeschrijving:

Metalen CNC draaibank IT35L BMT45 Horizontale 8 Station Servo Turret Slant Bed CNC draaibank

IT-serie horizontale CNC-draaibank is geschikt voor de verwerking van alle soorten schijf en korte as onderdelen, kan draaien het eind gezicht en de eind groeve, de buitenste cirkel en de binnenste gat draad,de groef en het draaivlak en andere geometrische kenmerken. kan voldoen aan de automotive, lager, machinebouw, non-ferrometalen en andere industrieën voor roterende onderdelen van efficiënte, grote hoeveelheden, hoge precisie verwerking vereisten.

Productkenmerken:

1,Hoge stijfheid

* Analyse van eindige elementen om de hele machinestructuur te optimaliseren

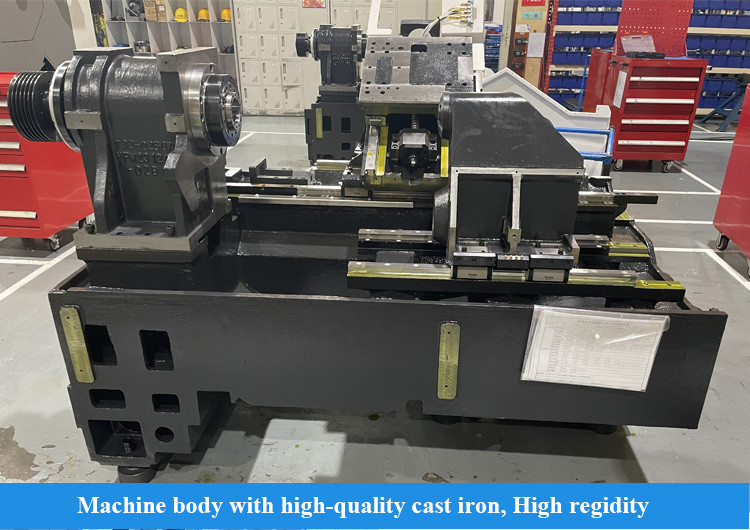

* Het bed is gemaakt van kwalitatief hoogwaardige gietstukken met een redelijke staafopstelling

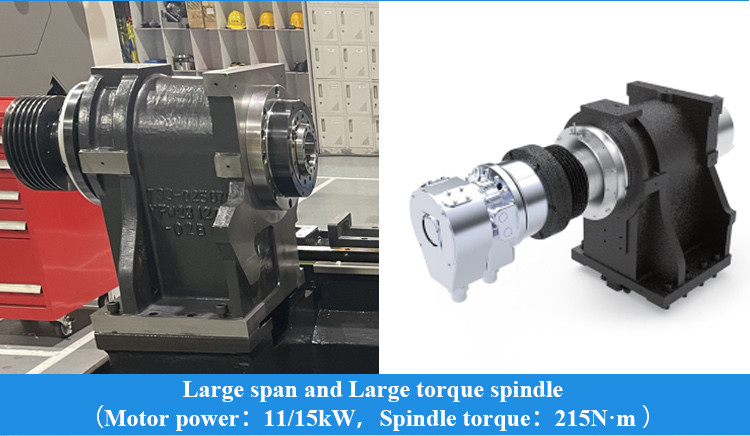

* Configuratie van grote span, grote koppel spindle, verbeteren snijstijfheid

* Precisie schraapproces, verbetering van de verbindingsstijfheid

2Hoog rendement
* Configuratie servo gereedschapsholder, korte transpositietijd, hoge werktuigwisselingsdoeltreffendheid
* Tweeassige servomotor aandrijving, snelle snelheid
* Groot chipontladingspoortontwerp, efficiënte chipontlading
* Gebruikersvriendelijk ontwerp, eenvoudige bediening en onderhoud
3,Hoge stabiliteit
* Dubbele steunvoerstructuur om stabiele verwerking te bereiken
* Hoogwaardige schroef, stabiele werking
* Integral staartplatform, delen vereenvoudiging, hoge stabiliteit
* kwantitatieve procesindicatoren, strikte inspectienormen
Productgegevens:

Metalen CNC draaibank IT35L BMT45 Horizontale 8 Station Servo Turret Slant Bed CNC draaibank 1

Toepassing in de industrie:

Metalen CNC draaibank IT35L BMT45 Horizontale 8 Station Servo Turret Slant Bed CNC draaibank 2

Productparameters:
Posten
Eenheid
specificatie
iT35
iT35L
Maximale draaidiameter
mm
Φ360
Maximale draailengte
mm
350
500
Maximale schommeling over het bed
mm
Φ580
Maximaal swing over glijbaan
mm
Φ360
Φ330
Spindel
spindelneus

A2-6
voorste lagerdia.
mm
100
spindelconic en gatgrootte

1:20; Φ70
dis.of spindelgat
mm
Φ65
Maximaal per dag.
mm
Φ50

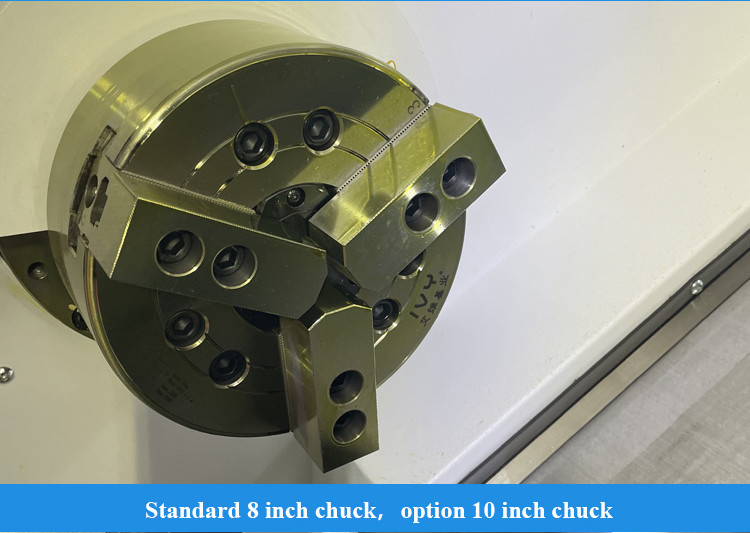

maat van de schok
Inch
8
spindel snelheid
r/min
4000
nominale koppel van de spindel
Nm
157.5 ((666 r/min)
maximaal spindelkoppel
Nm
215 ((666 r/min)
maximaal motorvermogen continu/30 min
kW
Geliefd zijn, 15/11
Voeding
X/Z snelle traverse
m/min
30
Maximale snelheid X/Z
m/min
30
x-asreizen
mm
200
z-asreizen
mm
350
510

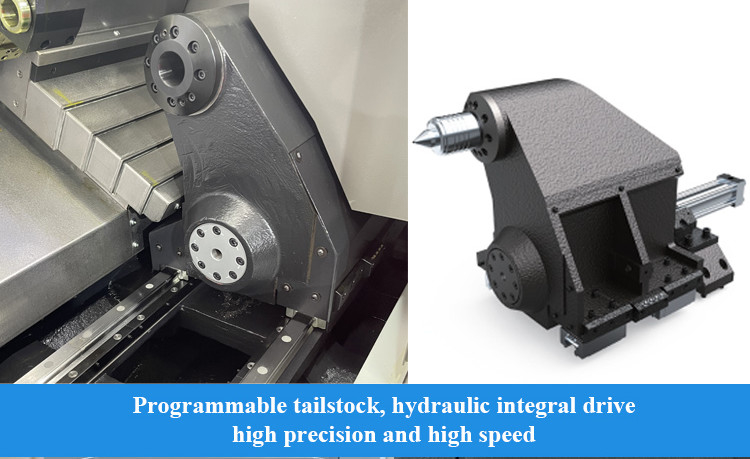

Tailstock
Tailstock reizen
mm
- Nee.
400
type aandrijving

- Nee.
Cylinder aandrijving
Maximale snelheid
m/min
- Nee.
8
Minimale lengte van het werkstuk voor het trekken
mm
- Nee.
120
Tailstockconic
Morse-taal
- Nee.
MT-5
Toren
torentyp

Horizontale 8-station servo toren
middelste hoogte
mm
80
roterende positionering
- Ik ben er.
± 16
Of de cutter het gereedschap in de buurt kan selecteren

- Ja, dat klopt.
Eindgereedschaphouder
mm
25 × 25
Borende gereedschapsholder
mm
Φ40
Verminderaarschuil
mm
Φ32
Verwijdering van koelchip
Koelpompdruk
bar
0.9
Koelpompstroom
L/min
40
Tankcapaciteit
L
150
160
Form van de chip-extractor

Kettingplaat aan de rechterzijde
Verladen
schijfachtige onderdelen
kg
150 Inclusief schok en andere toebehoren
Axiële onderdelen
kg
300 Inclusief schok en andere toebehoren
andere
De spindel midden is hoog van de bodem van het bed
mm
108+0
gewicht
kg
3300
3600
vermogen
kVA
27
totale afmetingen
Ik heb het niet gedaan.
mm
2330 × 1675 × 1760
2550 × 1675 × 1760
Standaardconfiguratie:
1,GSK988TA-controller
2,Solid Chuck & Cylinder Chinese merk
3,8 posities torent
4Hydraulisch station Chinees merk
5Chippokist.
Selectieve configuratie
1, Zijdelingse vervoerder
2Achter vervoerband.
3Speciale Chuck.
4Speciale cilinder
5Speciale torent

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Over ons

Metalen CNC draaibank IT35L BMT45 Horizontale 8 Station Servo Turret Slant Bed CNC draaibank 3

Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.Onze fabriek heeft meer dan 80 jaar's geschiedenis van de productie van machine toolsDe eerste draaibank, boormachine en boormachine zijn allemaal hier geboren. Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in China.Werktuigmachines omvatten auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek

Metalen CNC draaibank IT35L BMT45 Horizontale 8 Station Servo Turret Slant Bed CNC draaibank 4

Veelgestelde vragen
Q1. Bent u een handelsonderneming of een productiebedrijf?
We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
