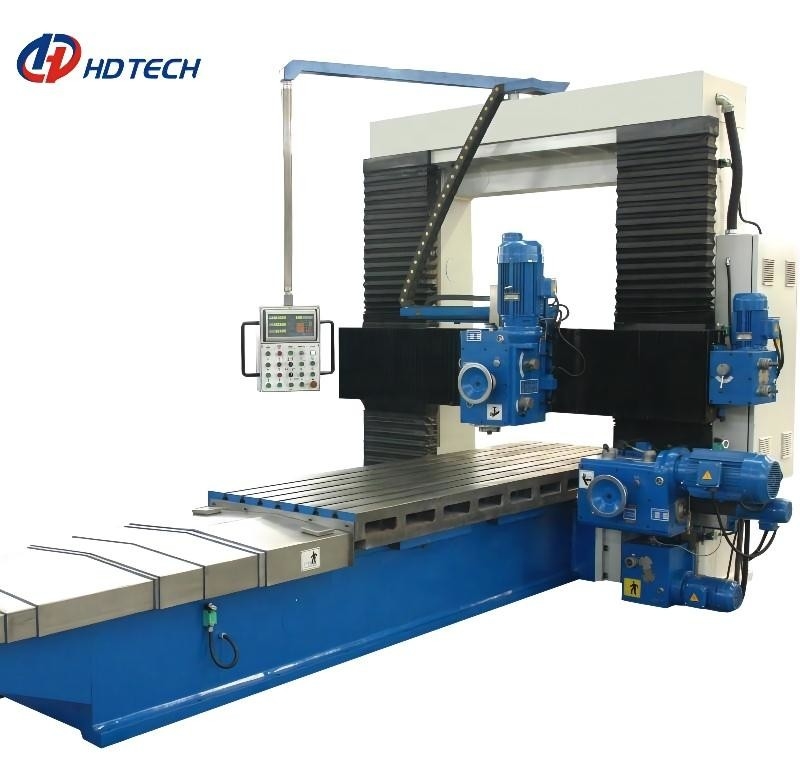

planer Horizontale en Verticale Malenmachine BXM20 met het Schaven het Malen Functie
Productgegevens
| Productnaam: | Bxm20-1 bxm20-2 standaard dubbele kolom planer-malende machine | De centrumafstand van de leibaan van het machinebed: | 600/700 mm |
|---|---|---|---|
| Breedte van straalleibaan: | 420/500 mm | Maximum lengte van het werken: | 3000/4000/6000/8000/10000/12000 mm |
| Maximum breedte van het werken: | 1300/1600/1800/2000 mm | Maximum hoogte van het werken: | 1200/1500 mm |
| Breedte van worktable: | 1300/1400/1600 mm | Maximum gewicht van het werken: | 10-18/12-27t |
| Bewegende snelheid van worktable: | 30-40000 onophoudelijk veranderlijke snelheidswaaier (mm/min) | ||
| Markeren |
Planer Horizontale en Verticale Malenmachine,BXM20 horizontale en Verticale Malenmachine |
||
Productbeschrijving
Bxm20-1 bxm20-2 standaard dubbele kolom zware planer-malende machine met het schaven, het malen, het malen functie
Machineinleiding
BXM20 planer-malende machine van de reeks is de standaard dubbele kolom een soort het mechatronic product het integreren schaven, malen en het malen, is het geschikt voor hoge snelheidsstaal, carbide scherpe hulpmiddelen, en kan worden gebruikt om allerlei ijzerhoudende metalen, non-ferro metalen en één of ander niet-metalen stuk van het materialenwerk te verwerken. Het kan vliegtuig, malen en het malen verwerking van vlakte, helling, kant, groef en rek voltooien.
Hoofd technische parameters
| Machinemodel | Bxm20-1 | Bxm20-2 | Bxm20-3 | Bxm20-4 | |
| De centrumafstand van de leibaan van het machinebed | mm | 600 | 700 | 800 | 900 |
| De leibaan van de breedte ot straal | mm | 420 | 500 | 500 | 600 |
| Maximum lengte van het werken | mm | 3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 14000,16000 |
| Maximum breedte van het werken | mm | 1300, 1600 | 1600, 1800,2000 | 1600, 1800, 2000 | 2000, 2200 |
| Maximum hoogte van het werken | mm | 1200, 1500 | 1200, 1500 | 1200, 1500 | 1500 |
| Breedte van worktable | mm | 1300 | 1400, 1600 | 1400, 1600 | 1600, 1800 |
| Maximum gewicht van het werken | t | 10-18 | 12-27 | 14-29 | 16-31 |
| varieer vanaf verschillend specificatie en model | |||||
| Het trekken van kracht van worktable rek | N | 40000 | 51000 | 51000 | 88000 |
| Maximum grootte van hulpmiddelbar | mm | 40x40 | 50x50 | 50x50 | 60x60 |
| Bewegende snelheid van worktable | mm/min | 30-40000 onophoudelijk veranderlijke snelheidswaaier | |||
| Horizontaal voer van verticaal ontwerpershoofd (per reis) |
(mm/pt) | veranderlijke de snelheidswaaier van 0.2-25 onophoudelijk | |||
| Verticaal voer van verticaal planer hoofd (per reis) |
(mm/pt) | veranderlijke de snelheidswaaier van 0.2-20 onophoudelijk | |||
| Zijontwerpers hoofdvoer (per reis) | (mm/pt) | 0.2-6 onophoudelijk veranderlijke snelheidswaaier | |||
| Standaardconfiguratie | Één verticaal planer hoofd, één verticale malen hoofd, bilaterale planer hoofden en één verticaal malend hoofd. (Accessoriescan varieert vanaf het verzoek) | ||||
| Het opheffen snelheid van straal | mm/min | 300 | |||
| Macht of hoofdmotor | kW | 15,22,30, 37,45,55 Het uitrusten met verschillende motormacht volgens de verschillende specificatie en het type |
|||
| Algemene afmeting (L*W*H) | (L) mm | 7400 | 7500 | 7500 | 7500 |
| (w) mm | 3000 | 3300 | 3400 | 4400 | |
| (H) mm | 3000 | 3100 | 3100 | 3500 | |
Pakket
