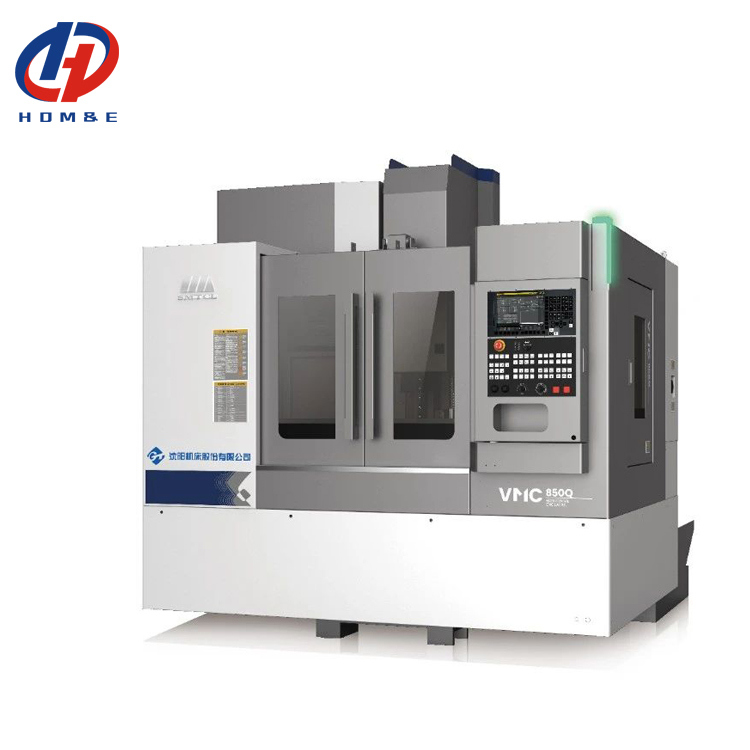

CNC van het hoge snelheidsmetaal Verticaal Machinaal bewerkend Centrum 11kW VMC850Q

CNC van het hoge snelheidsmetaal Verticale het Machinaal bewerken Centrumvmc850q prijs

Dit nieuwe generatievmc850q verticale machinaal bewerkende centrum keurt verticale kaderlay-out, dwarsdiastructuur, hoge stijve haringenkolom, omgekeerde trapezoïdale asdoos, laag zwaartepunt, hoog stijf bed, de gidsspoor van de drie asrol goed, om de machine goede lopende nauwkeurigheid, precisiestabiliteit te verzekeren met hoge weerstand en de uitstekende; De machinestructuur is eenvoudig en compact, is het vloeroppervlak klein, is bevorderlijk voor de assemblage van automatische lijn; Kan oppervlakte, borings, het boring, het uitboren, tweede en 3D oppervlakteverwerking, het onttrekken en ander processen van de integratie malen van het high-precision machinaal bewerken. Eenvoudig verrichting, hoge snelheid en hoog rendement, intelligent en stabiel.

Hoofd Technische Parameters:

Norm:

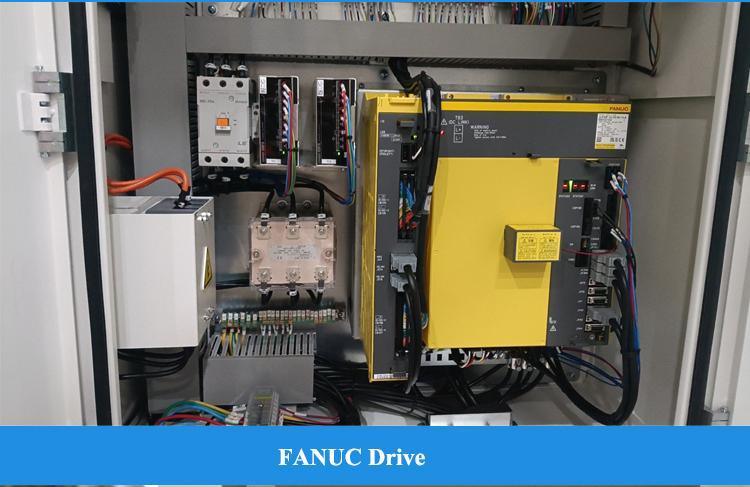

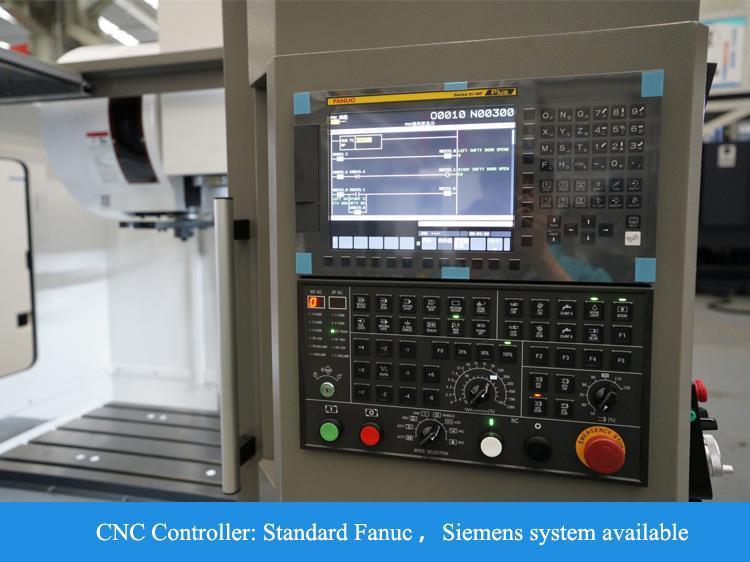

1. Het TYPE oi-MF van FANUC (5) β controlesysteem

2. 10000 t/min-as, verbonden riem

3. het hulpmiddeltijdschrift van de 24 schijfmanipulator

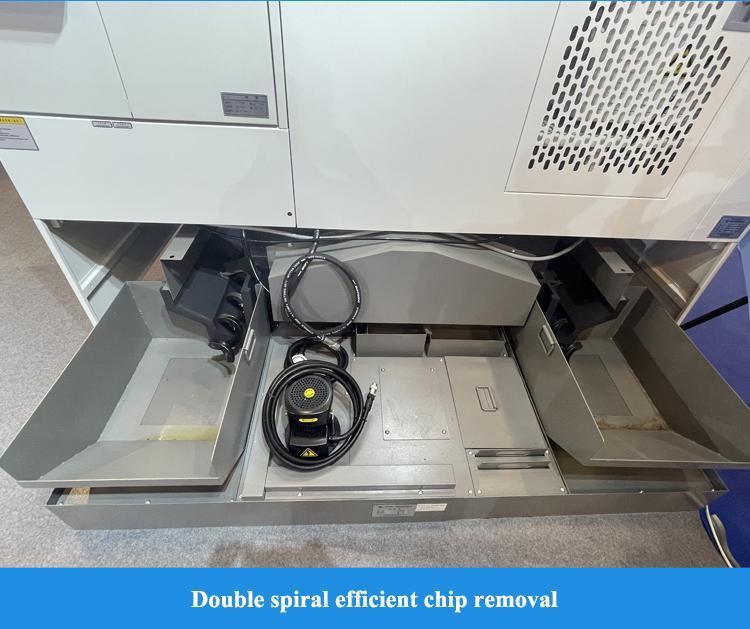

4. Watertank + bed spoelende spaander

5. Schoon luchtkanon, het werk licht, waarschuwend licht

Facultatief:

1. Van de de BAND (l) controle β van Fanuc het systeem oi-MF

2. Van de de BAND (l) controle α van Fanuc het systeem oi-MF

het systeem van 3.Siemens 828D CNC

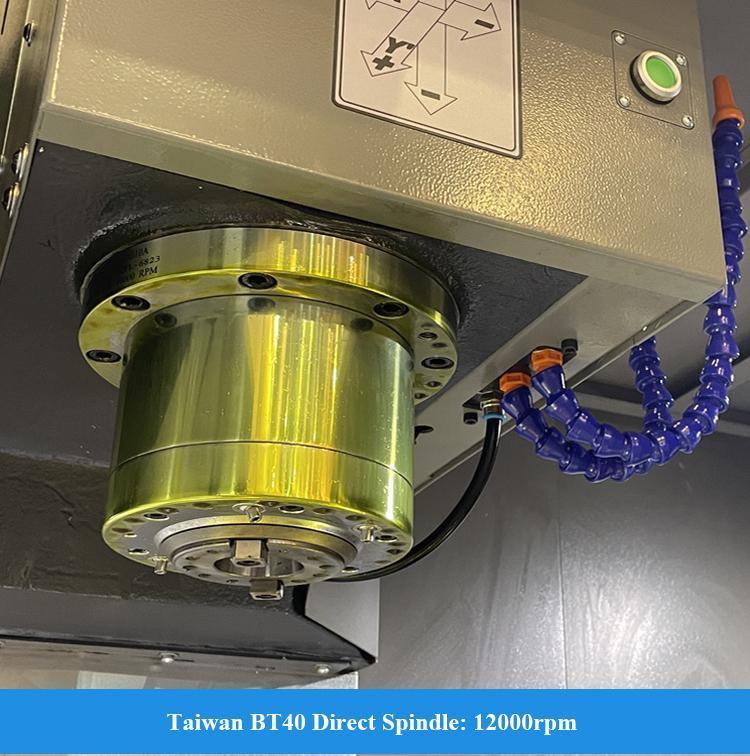

4. Directe verbinding 12000 de mechanische as van t/min

5.16000 t/min, 24000 gemotoriseerde as

6. 4de asdraaischijf

7. Het koelen binnen2mpa, 3MPa, 5MPa, 7MPa

8.Oil-water separator

9. Het vlekkenmiddel van de kettingsspaander

10.Clean waterkanon

11. Hulpmiddel en werkstukinspectie

automatische deur 12

13. Het slot van de veiligheidsdeur

14. Elektrisch kabinet en airconditioning

Structuurvoordelen:

Eenvoudige structuur en uitstekende prestaties

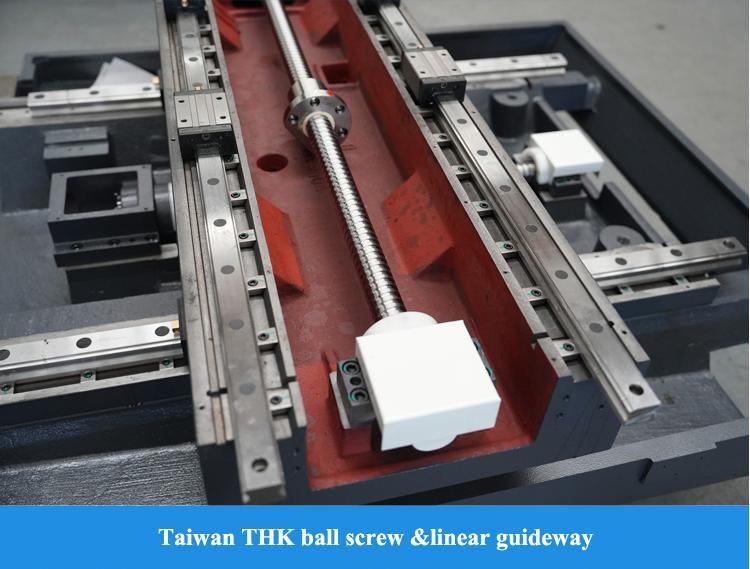

Een Loodschroef: pre-getrokken

De three-axis loodschroef keurt de installatiemethode van vast twee einden goed, en met 40 de balschroef van de grote diameter hoge precisie, kunnen de de beste snelheidsreactie en het plaatsen nauwkeurigheid worden verkregen door behandeling pre-uit te rekken.

B Gidsspoor: rol

Spoor van de rol wordt het lineaire gids geselecteerd voor drie assen om lagercapaciteit te verbeteren en de algemene starheid en de betrouwbaarheid van de werktuigmachine te verbeteren. De lineaire gids heeft kleine trilling bij hoge snelheid en geen het kruipen bij met lage snelheid om het machinaal bewerken van nauwkeurigheid te verzekeren.

C As: 10000 t/min

10000 t/min-hoge snelheidsas, de dragende ingevoerde speciale lagers van P4, met hoge precisie, hoge starheid; De belangrijkste schacht heeft de dynamische test van de saldocorrectie alvorens de fabriek overgegaan te verlaten.

D Asblok: hoge starheid

Het hoge ontwerp van de de asdoos van de starheidsstructuur, verbetert de scherpe weerstand van de werktuigmachine en vermindert effectief de trilling van de as, om de het machinaal bewerken nauwkeurigheid en oppervlakteafwerking van de delen te verzekeren.

E Pijler: visgraattype

De klassieke „menselijke“ de het typestructuur, vaste lichaam en stal, handhaven effectief de verwerkingsstabiliteit en load-bearing capaciteit bij hoge snelheidsverplaatsing.

F Bed: grote helling

Het grote bed van de schuine standhoek, bevordert effectief de verwijdering van puin. Het binnenland van het bed keurt box-type structuurontwerp goed, dat sterk en betrouwbaar is, effectief verbeterend de starheid en de stabiliteit van het product.
