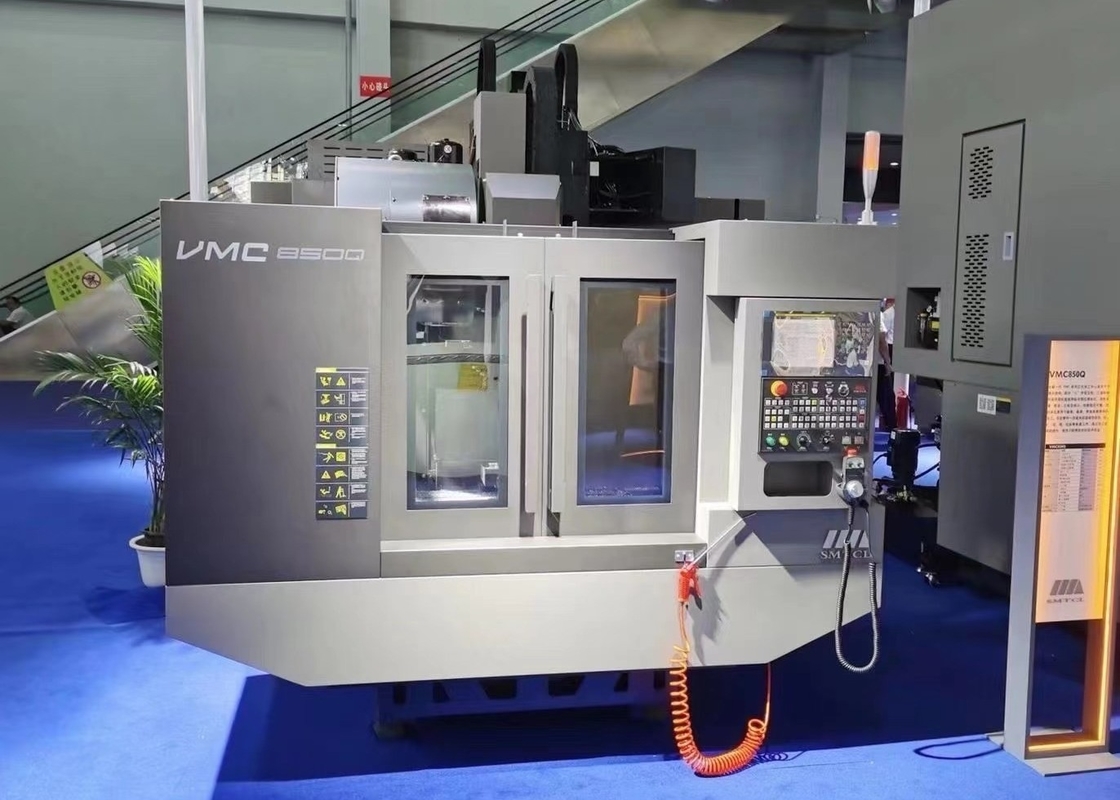

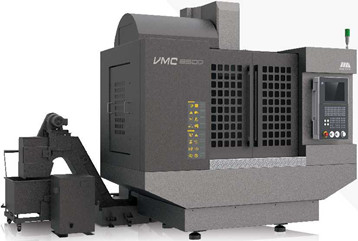

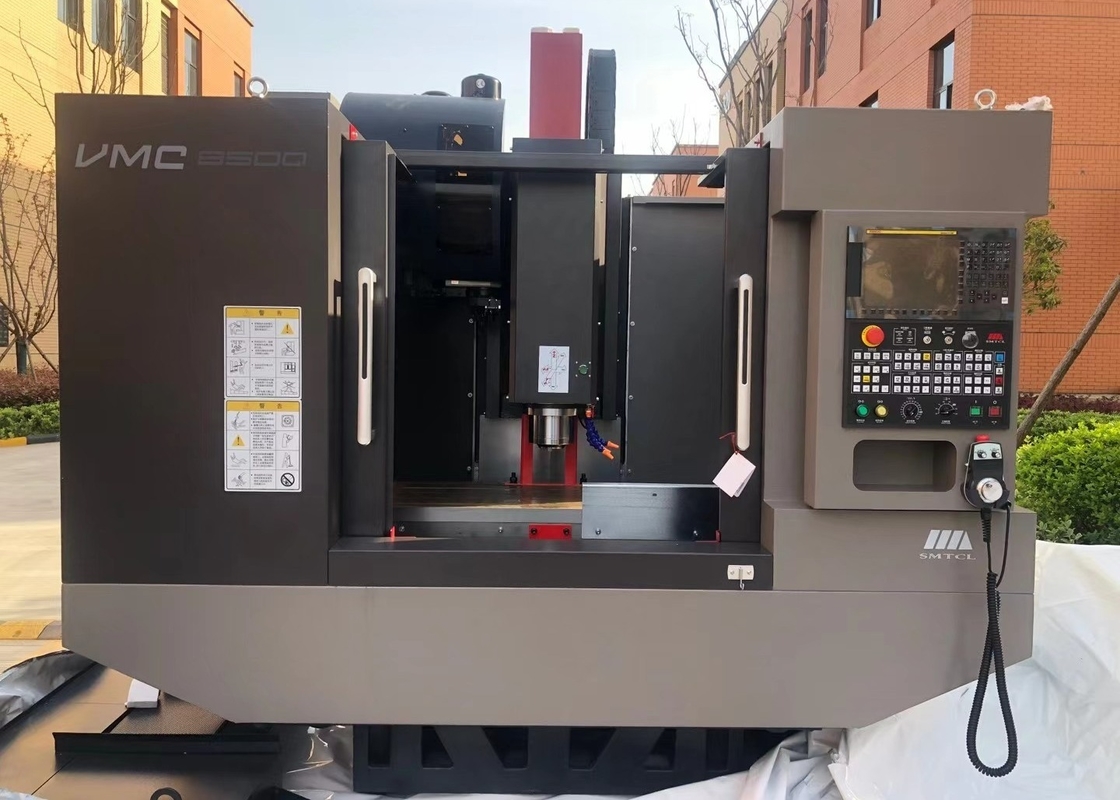

CNC van het hoge snelheidsmetaal Verticaal Machinaal bewerkend Centrum 11kW VMC850Q
Productgegevens
| Productnaam:: | Verticaal bewerkingscentrum VMC850Q | bedafmeting:: | 1000x500 mm |
|---|---|---|---|
| Maximale belasting op de tafel:: | 600 kg | X/Y/Z-asbeweging:: | 850/500/540 mm |
| Spilconus / spilschacht:: | (7:24), BT40 | Max. toerental:: | 10000R/Min |
| Maximaal uitgangskoppel:: | 35,8/70 (S215) Nm | Spindelmotor:: | 7,5/11 kW |
| Gereedschapsmagazijn en aantal:: | 24 manipulatoren | Gewicht:: | 4500KG |
| Markeren |
VMC850Q CNC Verticaal Machinaal bewerkend Centrum,Metaalcnc Verticaal Machinaal bewerkend Centrum,11kW hoge snelheids Verticale Machinaal bewerkende Centra |
||
Productbeschrijving
Productbeschrijving:
1, Hoge stijfheid en hoge stabiliteit
* Geïntegreerd gietbed met hoge sterkte
* Drieassige rolgeleider van klasse P
* Lange span haringbeen kolom
Evaluatie door derden: toonaangevend prestatieniveau
Productparameters:
|
Artikel 1
|
Eenheid
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capaciteit
|
X-asverkeer
|
mm
|
850
|
1000
|
1100
|
|
Y-asreizen
|
mm
|
500
|
500
|
620
|
|
|
Z-asreizen
|
mm
|
540
|
540
|
600
|
|
|
Spindel neus naar tafeloppervlak
|
mm
|
120-660
|
120-660
|
120 tot en met 720
|
|
|
Spindel neus naar kolomoppervlak
|
mm
|
640
|
640
|
743
|
|
|
Werktafel
|
Tafelgrootte (L×W)
|
mm
|
1000 × 500
|
1200 × 500
|
1300×610
|
|
Maximale belasting op de tafel
|
kg
|
600
|
600
|
1000
|
|
|
T-slotgrootte
|
mm
|
18 × 5
|
18 × 5
|
18 × 5
|
|
|
Spindel
|
Spindel snelheid
|
rpm
|
10000
|
10000
|
10000
|
|
Spindelconic/spindelstaaf
|
mm
|
7/24 koppel
|
7/24 koppel
|
7/24 koppel
|
|
|
BT2vrijwilligerswerk
|
BT2vrijwilligerswerk
|
BT2vrijwilligerswerk
|
|||
|
Spindelmotor
|
kw
|
7.5/11
|
7.5/11
|
Geliefd zijn, 15/11
|
|
|
Maximaal uitgangsmoment
|
N.m.
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Spindeldrijftype
|
|
Synchrone tandband
|
|||
|
Gereedschappen
|
Werktuighouder model
|
|
BT1 BT2 BT3 BT4
|
||
|
Pull stud model
|
|
MAS 403 P40T-I
|
|||
|
Voerpercentage
|
X,Y,Z snel doortrekken
|
m/min
|
48/48/48
|
||
|
3 assen motorvermogen ((X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
3 assen motorkoppel ((X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Maximaal snijvoedsel
|
mm/min
|
1-20000
|
|||
|
A.T.C.
|
Type
|
pc
|
ATC met robotarm
|
||
|
Modus
|
|
Dichtstbijzijnde selectie van gereedschap in beide richtingen
|
|||
|
Capaciteit
|
Pc.
|
24
|
|||
|
Maximale lengte van het werktuig
|
mm
|
300
|
|||
|
Maximaal werktuiggewicht
|
kg
|
7
|
|||
|
Max te hard schijf.
|
mm
|
80
|
|||
|
Max te schijfdia. - Naast
|
mm
|
150
|
|||
|
Tijd voor het vervangen van gereedschap ((T-T)
|
sec.
|
2.5
|
|||
|
De hoogte tussen tafel en grond
|
mm
|
900
|
900
|
950
|
|
|
Andere
|
Algemene afmetingen
(L×WxH)
|
mm
|
2400 × 2975 × 2840
(excl. splijttransporteur)
|
2700 × 2975 × 2840
(excl. splijttransporteur)
|
2940 × 3450 × 3050
(excl. splijttransporteur)
|
|
Netto gewicht van de machine
|
kg
|
5100
|
5400
|
6200
|
|
|
Totaal vermogen
|
KVA
|
18
|
18
|
25
|
|
|
Standaardconfiguratie:
1. FANUC OI-MF TYPE (5) β besturingssysteem
2. 10000 RPM spindel, gordel aangesloten 3. 24 schijfmanipulator gereedschap magazine 4Watertank + bedsproeichip 5Schoon luchtpistool, werklicht, waarschuwingslicht |
Selectieve configuratie
1Fanuc Oi-MF TAPE
2Fanuc Oi-MF TAPE systeem 3. Siemen 828D CNC systeem 4. directe aansluiting 12000 RPM mechanische spindel 5. 16000 RPM, 24000 gemotoriseerde spindel 6. 4e as draaitafel 7. koeling binnen 2MPa, 3MPa, 5MPa, 7MPa 8. Olie-waterseparator 9. ketenchipverwijder 10Een schoon waterpistool. 11. Inspectie van gereedschap en werkstuk 12Automatische deur. 13Veiligheidsdeur slot. 14Elektrische kast en airconditioning |
||||
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
