SMTCL Multi-purpose Fanuc System CNC draaibank T5.2-500Q Metalen verwerking Slant Bed CNC draaibank
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | T5.2-500Q |
|---|---|---|---|
| CNC-besturingssysteem: | GSK/FANUC/SIEMENS | Cnc of niet: | CNC |
| Sleutelwoord: | CNC-machine met schuin bed | Reizen (X-as) (mm): | 200 |
| Reizen (Z-as) (mm): | 560 | X/Z-ijlgang: | 30m/min |
| Gereedschapspoststations: | 8 | Max. Spilsnelheid (rpm): | Max. Spilsnelheid (rpm) |
| Max. Gedraaide lengte (mm): | 500 | Max. Zwaai over bed: | Φ560 |
| Max. zwaai over de glijbaan: | Φ350 | Max. snijdiam.: | Φ360 |
| Markeren |
Multifunktioneel Slant Bed CNC draaibank,CNC-draaibank met hoge precisie,3 As Slant Bed CNC draaibank |
||
Productbeschrijving
SMTCL Multi-purpose CNC-draaienmachine T5.2-500Q Fanuc-systeem Metalen verwerking 3 as Slant Bed CNC-draaienmachine

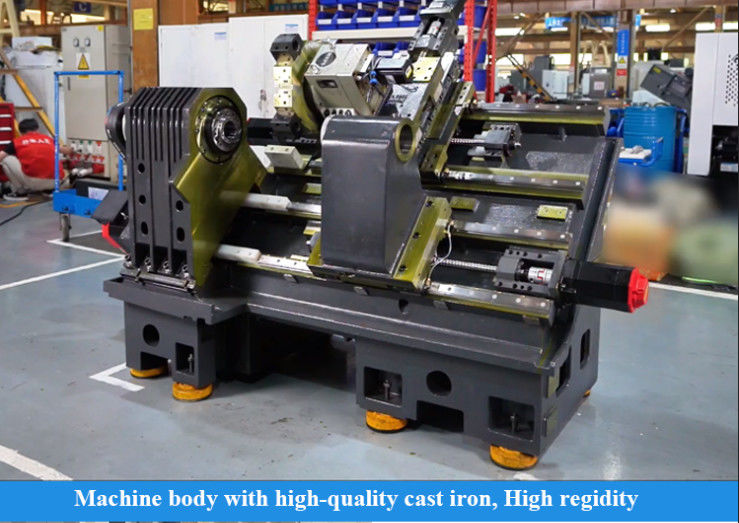

T5Q-serie horizontale CNC-draaibank, die intelligente besturingstechnologie en geavanceerde productietechnologie combineert, heeft hoge precisie, hoge efficiëntie en hoge snijstijfheid.De finite element analyse software wordt gebruikt om het ontwerp te optimaliseren, de verdeling van de spanningspunten te analyseren, de vervorming van de onderdelen te verminderen en de optimale structuur van de gehele machine te bereiken.De belangrijkste gietstukken zijn allemaal gemaakt van hoogwaardig gietijzer., waardoor de trillingen tijdens het snijproces tot een minimum worden beperkt en de bewerkingsnauwkeurigheid en de snijstabiliteit worden verbeterd.
- C3 voorgetrokken loodschroef
- Technologie voor foutcompensatie
- Kwantificatie van de processtandaard
- Twee assen hoge en snelle snelheid

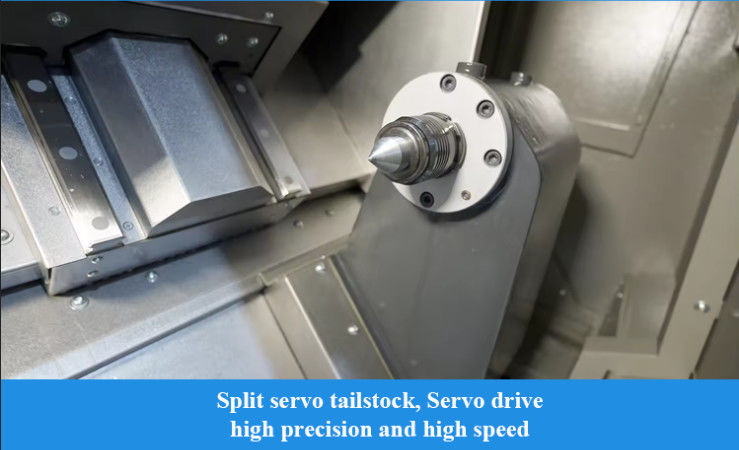

- Splits servo staart
- Hoog efficiënte servo-snijtoren
- van ijzer of van staal, met een breedte van niet meer dan 600 mm
- met een diameter van niet meer dan 50 mm
- Verwijderingsvrije zadelstructuur
| Artikel 1 | Eenheid | T5.2-500Q | T5.2-1000Q | |
| Max. draaidiameter | mm | Φ360 | Φ360 | |
| Max. draailengte | mm | 500 | 500 | |
| Max.schommeldiameter boven het bed | mm | Φ560 | Φ560 | |
| Max.schommeldiameter over de dwarsglijbaan | mm | Φ350 | Φ350 | |

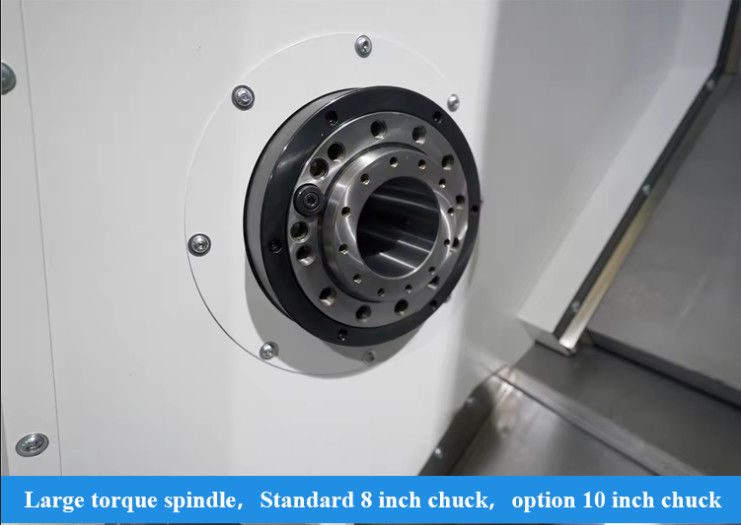

| Spindel | Type spindel neus | A2-6 | A2-6 | |
| Inwendige diameter van het voorlager | mm | 100 | 100 | |
| Taper van spindelboor | 1:20; Φ70 | 1:20; Φ70 | ||
| Spindelboor | mm | Φ65 | Φ65 | |
| Max. door middel van de balkdiameter | mm | Φ50 | Φ50 | |
| Standaard schokdiameter | Inch | 8 | 8 | |
| Max. spindel snelheid | r/min | 4500 | 4500 | |
| Nominaal koppel van de spindel | Nm | 136 ((769 r/min) | 136 ((769 r/min) | |
| Max. spindelkoppel | Nm | 245 ((576 r/min) | 245 ((576 r/min) | |
| Hoofdmotor-uitgangsvermogen continu /15 minuten | kW | Geliefd zijn, 15/11 | Geliefd zijn, 15/11 | |
| Twee assen | Snel doortrekken van de X/Z-as | m/min | 30 | 30 |
| X-asverkeer | mm | 200 | 200 | |
| Z-asreizen | mm | 560 | 1050 | |
| Tailstock | Reizen van staartbestanden | mm | 500 | 950 |
| Schoppenvoetpen | Morse | MT-5 | MT-5 | |
| Toren | Turretvorm | Horizontale 8-posities servo toren | Horizontale 8-posities servo toren | |
| Centrumhoogte van de torent | mm | 80 | 80 | |
| Rotatie van de torent, herhaling van de positie van de torent | - Ik ben er. | ± 16 | ± 16 | |
| Of de cutter in de buurt kan worden geselecteerd | - Ja, dat klopt. | - Ja, dat klopt. | ||
| andere | Afstand van het middelpunt van de spindel tot de bodem van het bed | mm | 1015 | 1015 |
| Nettogewicht van de machine | kg | 4200 | 4750 | |
Standaard specificaties:
|
Opties:
|
|||
| Totaal vermogen van de stroomvoorziening | kVA | 27 | 27 | |
| Algemene afmetingen (lengte X breedte X hoogte) | mm | 2750×1890×1900 | 3620×1890×1900 | |
- Elk onderdeel moet worden geïnspecteerd.
- Meer dan 100 productieprocescontroles
- Meer dan 200 inspectiepunten
- Proefverwerking van elke machine
- 72 uur proefrit voor levering
- Top kwaliteitsgevoel, klanten' verzoeken komen eerst
- 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
- Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
- Stabiel en volwassen bevoorradingssysteem
- Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
- Verbetering van het mechanisme volgens ergonomie en eenvoudig onderhoud
- Onze structuur ontwerp principe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
- Q1. Bent u een handelsonderneming of een productiebedrijf?
We zijn een productiebedrijf.
- Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
- Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
- Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine. - Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware - V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd. - V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal samenwerken met de koper om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
- V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
