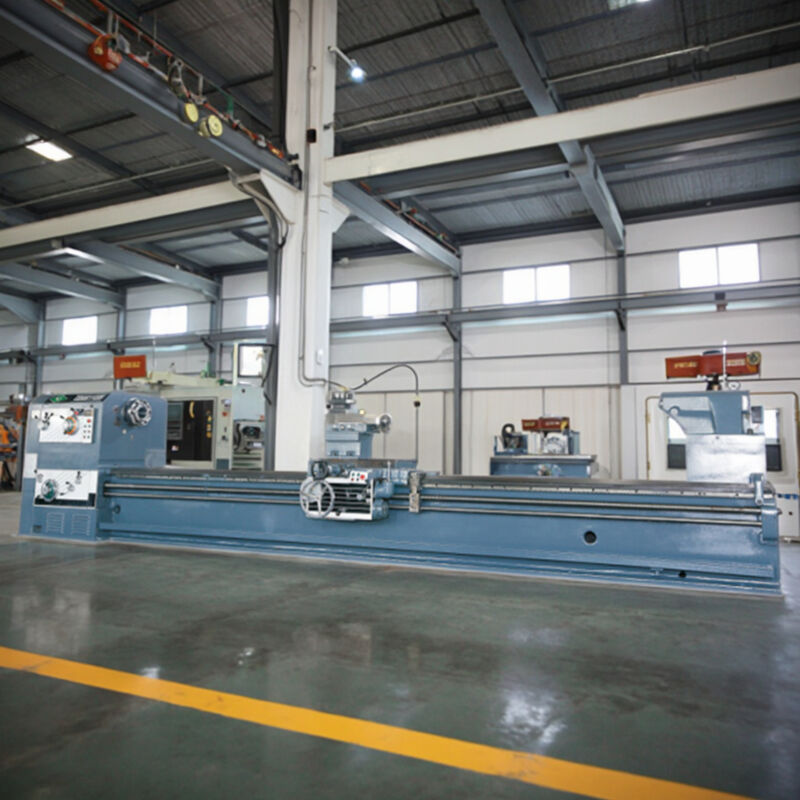

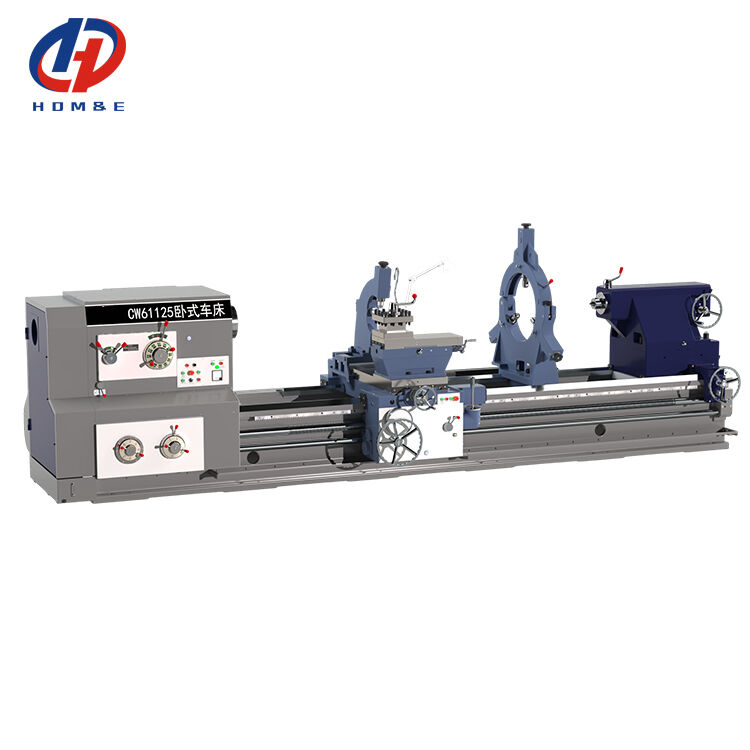

15m zware draaibank CW61125 Grote spindelboor 130mm krachtige horizontale draaibank

Merknaam: HD
Modelnummer: CW61125
Plaats van herkomst: China
Certificering: CE ISO
Minimale bestelhoeveelheid: 1 INSTELLEN
Prijs: Onderhandelbaar
Leveringscapaciteit: 50 sets per maand
Taggen

CDE-Conventionele Draaibankmachine

Horizontale Conventionele Draaibankmachine

Handmetaal het Draaien Draaibankmachine

Productgegevens

Merk: HD Type: CW61125
Productnaam: Zware draaibank Max.schommeldiameter boven het bed: 1250 mm
Max.schommeldiameter boven het voertuig: 900 mm Breedte van Bed: 970 mm
Max.lengte van het werkstuk: 1000mm15000mm De as droeg diameter: f130 mm
Markeren

Grote spindelboor 130 mm

,

Max.lengte van het werkstuk 15000 mm

,

Vloeistof

Productbeschrijving

15m zware draaibank CW61125 Grote spindelboor 130mm krachtige horizontale draaibank 0

Productbeschrijving:

15 m zware draaibank CW61125 grote spindelboring 130 mm krachtige horizontale draaibank

Deze werktuigmachine is een gewone horizontale draaibank, die gebruik maakt van geavanceerde verwerkings- en assemblagetechnologie, hoge precisie, goede stabiliteit, hoge stijfheid, hoge snelheid, grote doorgaande gatdiameter en een breed toepassingsgebied. Het is ontworpen voor tumina blackmetal, non-ferrometaal en sommige niet-metalen materiaalonderdelen met snijgereedschappen van harde legeringen en hogesnelheidsstaal. Deze machine is ook geschikt voor het ruw en fijn bewerken van diverse complexe roterende oppervlakken, maar kan ook snijden, kotteren, draadsnijden en andere bewerkingen uitvoeren.

De hoofdstructuur van deze werktuigmachine is een massief vloertype bedlichaam, een met kunststof beklede geleiderailoppervlak, goede slijtvastheid en een geleiderailbreedte van 970 mm. De geleidingsrail maakt gebruik van middelfrequente afschrikking, de verwerkingslengte kan oplopen tot 20 meter. Het voer keurt het principe van mechanische transmissie goed.

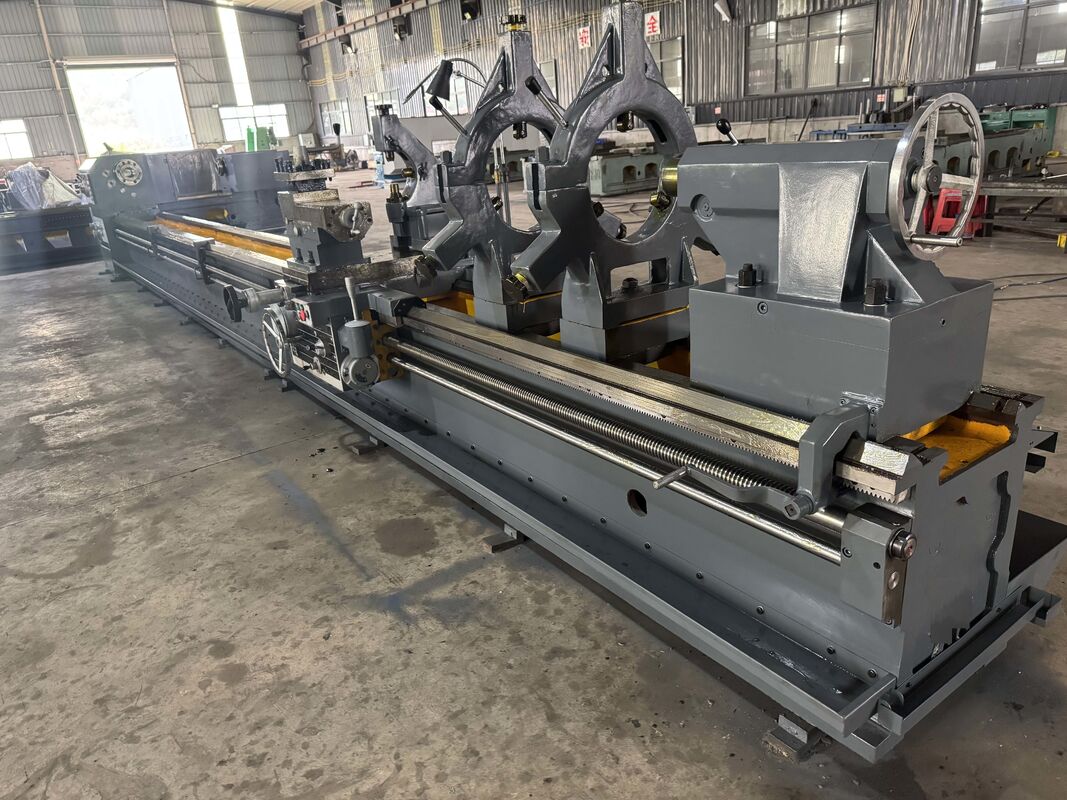

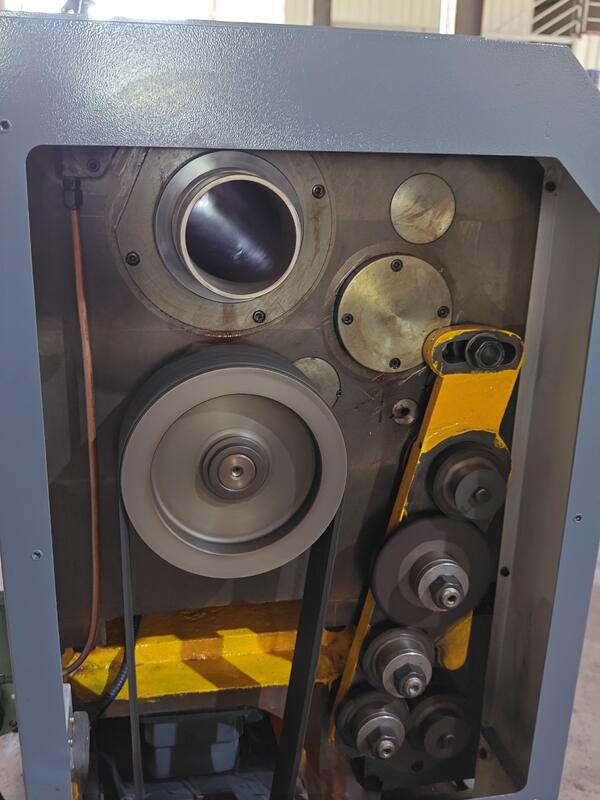

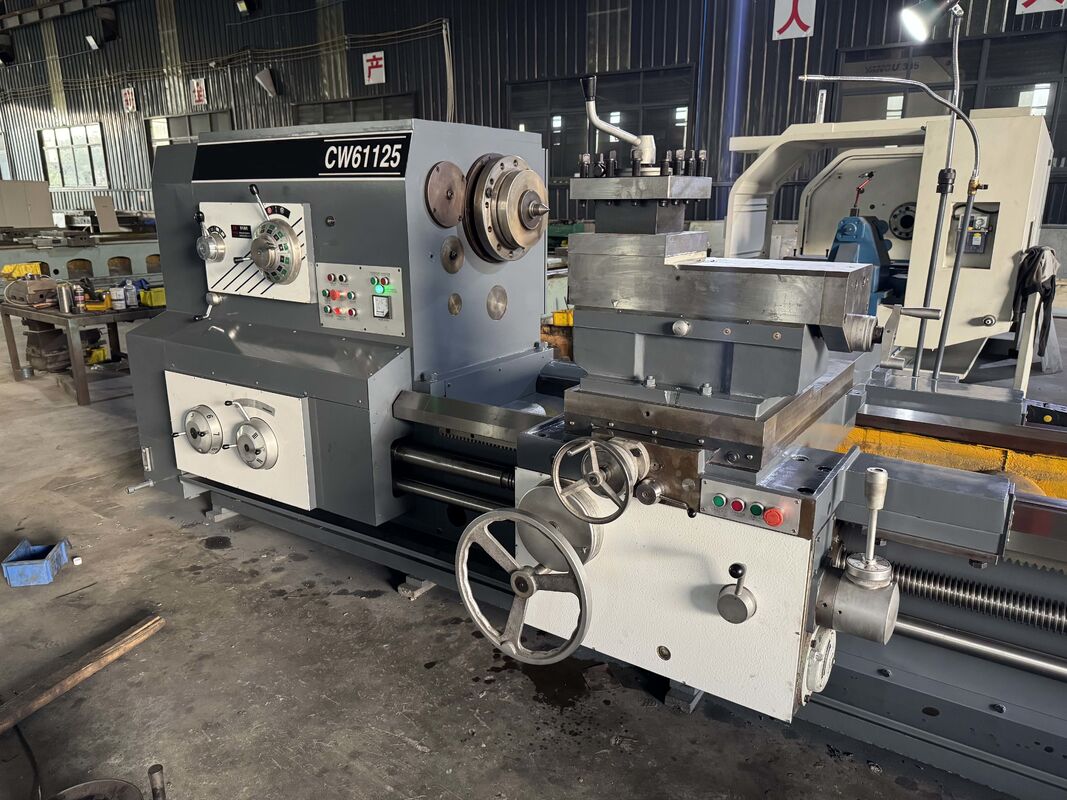

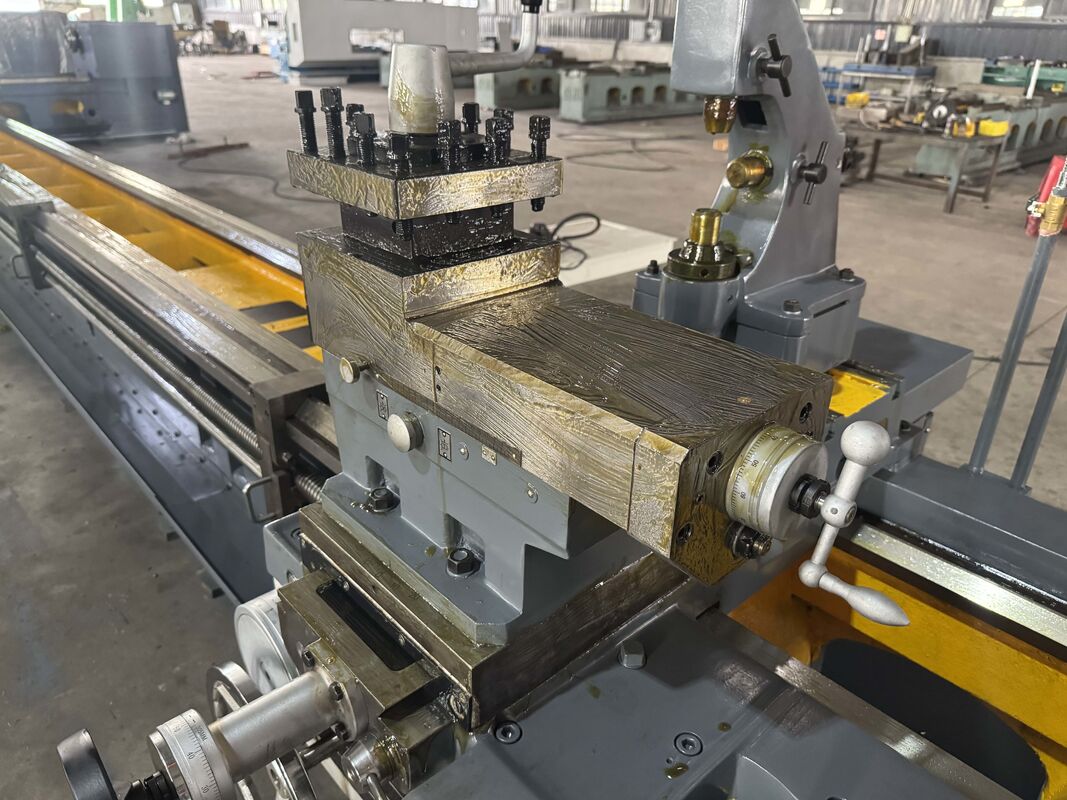

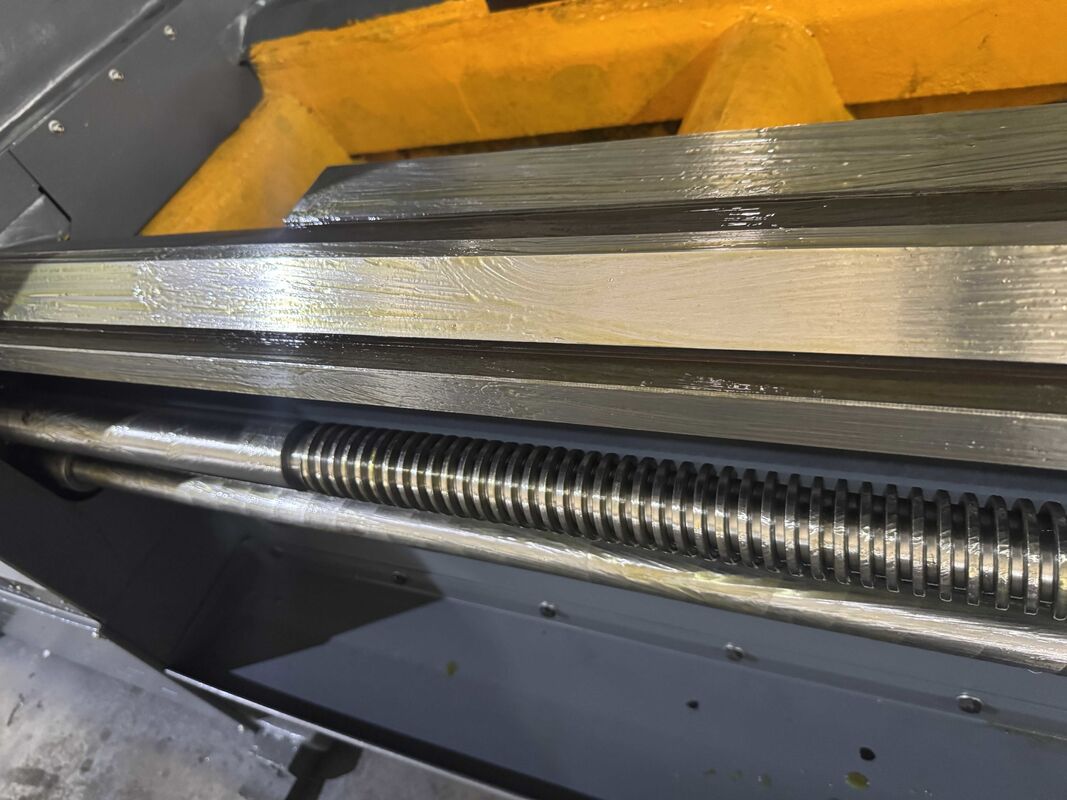

Productdetails:

15m zware draaibank CW61125 Grote spindelboor 130mm krachtige horizontale draaibank 1

15m zware draaibank CW61125 Grote spindelboor 130mm krachtige horizontale draaibank 215m zware draaibank CW61125 Grote spindelboor 130mm krachtige horizontale draaibank 3

15m zware draaibank CW61125 Grote spindelboor 130mm krachtige horizontale draaibank 415m zware draaibank CW61125 Grote spindelboor 130mm krachtige horizontale draaibank 5

15m zware draaibank CW61125 Grote spindelboor 130mm krachtige horizontale draaibank 615m zware draaibank CW61125 Grote spindelboor 130mm krachtige horizontale draaibank 7

15m zware draaibank CW61125 Grote spindelboor 130mm krachtige horizontale draaibank 815m zware draaibank CW61125 Grote spindelboor 130mm krachtige horizontale draaibank 9

Productparameters:

Project
Hoofdparameter
Eenheid
CW61125



Plus werkfanaat
Max. schommel over bed
mm
1250
Max. zwenking over wagen
mm
900
Max.lengte van het woordstuk
mm
1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000
Max. snijlengte
mm
850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850
Twee topmax. draagvermogen
kg
10000(15000)




Spindel
Spindel boring
mm
130
Taps gat in de spil
mm
1:20(140 metrisch)
Hoofdgat in spil
ISO
A2-15
Diameter van de voorste lagerpositie van de spindel
mm
220
Aantal soorten spilrotatie en rotatiesnelheid
omw/min
21 soorten
3,15-315
Aantal spilomkeringen en rotatiesnelheid
omw/min
21 soorten
5-400
Vermogen van de hoofdmotor
kW
22(30)
Handmatige boorkopdiameter
mm
1000


Bedstructuur
Breedte bed
mm
970
Bedstructuur
mm
Bedframe over de hele verdieping
Laterale voeding
mm
730
Verticale invoer
mm
1000-15000
Snelle horizontale/verticale beweging
m/min
4/8







Ga naar fanaround
Longitudinale feedes 64 soorten
mm/(inch/r)
0,1~12
Dwarsfeeds 64 soorten
mm/(inch/r)
0,05~6
64 voedingen op de bovenste gereedschapssteun
mm/(inch/r)
0,025-3
Metrische draden 56 soorten
mm
1~240
Whitworth draad 56 soorten
tpi
30-1/4
Moduledraden 53 soorten
mm
0,5~60
Diameterdraden 24 soorten
DP
60-0,5
De verhouding tussen de voeding van de bovenste gereedschapshouder en de longitudinale voeding
mm
1/4
Schroefspoed van gereedschapswerktuigmachines
mm
12
Snel motorvermogen
kW
1.5


Achterbank
Diameter van de losse kophuls
mm
160(220)
Reizen van de staartaansluiting
mm
300
Taps gat in de mouw van de losse kop
mm
Morse 20
Top socker conus (metrisch)
metrisch
Nummer 6






Gereedschapsdrager
Vorm meshouder
type
verticaal 4 station
Afmetingen van de dwarsdoorsnede van het snijgereedschap
type
45×45
Draaihoek van meshouder

±90°
Max. zijdelingse verplaatsing van de onderste meshouder
mm
500
Max. zijdelingse verplaatsing van de bovenste meshouder
mm
300
Snelle verticale/horizontale bewegingssnelheid van de gereedschapshouder
mm
3740/1870
Snelle bewegingssnelheid van kleine meshouder
mm/min
935
Motorvermogen koelpomp
mm/min
0,125



Inspectie artikelen
Nauwkeurigheid van verwerking
kW
IT6/IT7
Rondheid verwerken
niveau
0,008
Verwerking van de cilindriciteit van het werkstuk
mm
0,03/300
Verwerking van vlakheid van het werkstuk
mm
0,033/500
Ruwheid
mm
Ra1,6
Eindvlak van de spindel
mm
0,008
Standaardaccessoires voor werktuigmachines:bovenste huls van spindel en staartframe: Φ1000 vierklauwplaat: verstelkussenijzer; Ankerbout; Koel de watertank.
Opmerking: 3000 mm en meer dan 3000 mm met 50-600 mm middenframe; Φ50-250 mm gereedschapshouder

Optionele accessoires:Φ1250 vierklauwplaat: Φ250-800 mm middenframe

ONZE Dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1. Alle onderdelen moeten worden geïnspecteerd
2. Meer dan 100 productieprocescontroles
3. Meer dan 200 inspectieartikelen
4. Monsterverwerking van elke machine
5. 72 uur proefdraaien vóór levering

Waarom voor ons kiezen:
◆ Gevoel van topkwaliteit, de wensen van klanten staan ​​voorop
◆ 30 jaar + R&D-geschiedenis, het bedrijf werd opgericht in 1993
◆ Hightechfabrikant met onderzoeks- en ontwerpcapaciteit
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor directe services (24 uur online)
◆ Upgrade van het mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerpprincipe: eenvoudig onderhoud en installatie, goedkoop onderhoud, geen invloed op de productie
Over ons:
15m zware draaibank CW61125 Grote spindelboor 130mm krachtige horizontale draaibank 10
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, portaalbewerkingscentrum, vijfassig bewerkingscentrum, draaifreescentrum en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten werktuigmachines. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines. De eerste draaibank, boormachine en boormachine zijn hier allemaal geboren. Ze zijn een van de leiders van de Chinese werktuigmachine-industrie en de grootste productie van werktuigmachines in China. Werktuigmachineproducten omvatten auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, matrijzen en andere industrieën. Het is onze missie om de werktuigmachines te voorzien van toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
15m zware draaibank CW61125 Grote spindelboor 130mm krachtige horizontale draaibank 11

Veelgestelde vragen:

Q1. Bent u een handelsbedrijf of productiebedrijf?

Wij zijn een productiebedrijf.
Vraag 2. Wat zijn uw belangrijkste producten van uw bedrijf?
Wij zijn gespecialiseerd in allerlei machines, zoals CNC-draaibank, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaibank, boormachine, radiale boormachine, enzovoort.
Q3. Kunt u een aangepaste machine of SPM (machine voor speciale doeleinden) leveren?
Ja, wij bieden slimme CNC-oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Voor onderdelen die defect blijken te zijn, leveren wij gedurende een periode van 12 maanden vervanging.
vanaf de vrachtbriefdatum van de machine.
Vraag 5. Wat zijn de diensten?
Pr-sales: Maatwerkoplossingen, planning en ontwerp; Eén-op-één service
After sales: 7 dagen 24 uur online service, Installatiebegeleiding op afstand, docking met softwaresysteem van de klant
Q6: Waarom kiezen voor uw bedrijf?
Producten vanaf de ontwikkeling, het ontwerp, de fabricage en de montage tot het gehele productieproces
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
Vraag 7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland sturen?
Wij kunnen dit soort diensten leveren. Wanneer de machines op de installatielocatie van de koper aankomen, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Al deze kunnen worden geciteerd en vermeld in het contract. De verkoper zal met de koper samenwerken bij de voorbereiding van het visum en de installatie voordat hij naar het buitenland gaat.
Vraag 8: Wat zijn de betalingsvoorwaarden?
T/T 30% initiële betaling bij bestelling, 70% saldo vóór verzending. onherroepelijke kredietbrief op zicht
