Conventioneel draaibank 6 meter draaibank CW6180B Swing Diameter 800mm Metal Manual Draaibank

Conventioneel draaibank 6 meter draaibank CW6180B Swing Diameter 800mm Metal Manual Draaibank

Grote spindelgatdiameter

Spindel met hoge stijfheid

Hoogprecisie loodschroef

Place of Origin:

CHINA

Merknaam:

SMTCL

Certificering:

CE ISO certification

Model Number:

CW6180B

Neem contact met ons op
Vraag een offerte
Productgegevens
Merknaam:
SMTCL
Model Number:
CW6180B
CNC or Not:
Manual
Key word:
Conventional Lathe Machine
Max.swing dia over bed:
Φ800
Max.swing dia over carriage:
Φ480
Width of bed:
550 mm
Spindle bore:
Φ104 mm
Betaling en verzendvoorwaarden
Minimum Order Quantity
1
Packaging Details
The wooden case,Tin trunk ,Other seaworthy packing
Delivery Time
45-60 days
Payment Terms
T/T,L/C,,Western Union
Supply Ability
50 sets per month
Productbeschrijving

Conventioneel draaibank 6 meter draaibank CW6180B Swing Diameter 800mm Metal Manual Draaibank 0

Productbeschrijving:

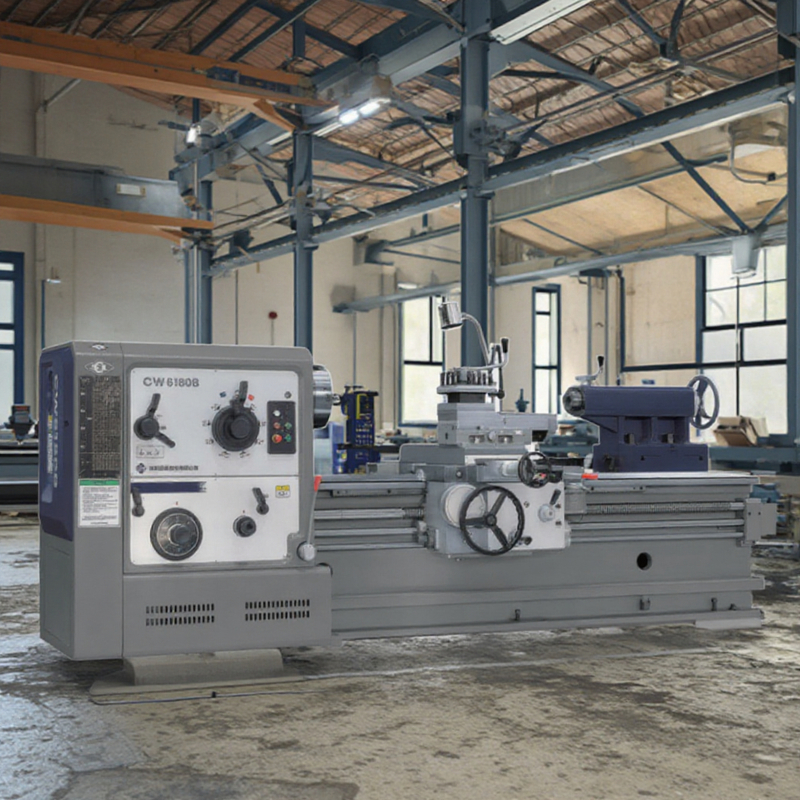

Conventionele Draaibank 6 Meter Draaibankmachine CW6180B Zwenkdiameter 800mm Metalen Handmatige Draaibank
De CW6180B-serie is met vindingrijkheid vervaardigd. Het bed heeft een geoptimaliseerd ontwerp ondergaan en beschikt over een uitstekende stijfheid, waardoor het tijdens het snijden zo stabiel als een rots blijft en trillingen effectief worden verminderd. De spindel heeft een breed scala aan variabele snelheden, aangepast aan diverse verwerkingsvereisten. Of het nu gaat om delicate schroefdraad of complexe externe cirkels, het kan ze nauwkeurig snijden. De grote slede en de geleiderail werken harmonieus samen en lopen soepel om de verwerkingsnauwkeurigheid te garanderen.
Bovendien is het uitgerust met een intelligent smeersysteem dat automatisch belangrijke componenten onderhoudt en hun levensduur verlengt. Het presteert uitstekend op gebieden als algemene machinebouw en onderhoud en kan worden beschouwd als een capabele assistent voor bedrijven.

Producteigenschappen:

Conventioneel draaibank 6 meter draaibank CW6180B Swing Diameter 800mm Metal Manual Draaibank 1

Nieuw uiterlijk

De verbeterde versie van het uiterlijk is een perfecte hybride van ergonomisch ontwerp en geavanceerde configuratie van de machine.
De productkwaliteit is verbeterd door de toepassing van nieuwe materialen.
Conventioneel draaibank 6 meter draaibank CW6180B Swing Diameter 800mm Metal Manual Draaibank 2

Eenvoudige bediening

De hendels en handwielen zijn intuïtief ontworpen, zodat de machine gemakkelijk te bedienen is, goed voor het gevoel en gebruiksvriendelijk. Foutieve bediening van de machine kan effectief worden verminderd door de gemarkeerde kleur en de redelijke machine-indeling.
Effectief door de gemarkeerde kleur en de redelijke machine-indeling.
Conventioneel draaibank 6 meter draaibank CW6180B Swing Diameter 800mm Metal Manual Draaibank 3

Krachtig snijden

CW6180B is een basismodel machineproduct met een bedbreedte van 550 mm. Het integrale vloertype bed in combinatie met een stabiele diagonale stangconstructie wordt toegepast op de hoge structurele stijfheid in zijn klasse. Snijden met een groot koppel kan worden gerealiseerd door een motor met een groot koppel (11 kW) in combinatie met een geoptimaliseerde reductiesnelheidskop.
Conventioneel draaibank 6 meter draaibank CW6180B Swing Diameter 800mm Metal Manual Draaibank 4

Betrouwbare prestaties

De machine is gemaakt met geavanceerde productieapparatuur.
Het productieproces volgt strikt de SOP en staat onder strikte controle van het IS09000 QC-systeem om de betrouwbare bewerkingsprestaties te garanderen.
Productdetails:
Conventioneel draaibank 6 meter draaibank CW6180B Swing Diameter 800mm Metal Manual Draaibank 5
Productparameters:
Item
Eenheid
CW6180B
Max. zwenkdiameter over bed
mm
Φ800
Max. zwenkdiameter over revolver
mm
Φ480
Max. lengte van werkstuk
mm
1000,,3000,4000,5000.6000,8000
Max. zwenkdiameter en effectieve breedte in opening
mm
Φ1000/310
Spindelboringdiameter en type spindelkop

Φ104/D11
Conus van spindelneus en center

120, 1:20. Morse 5#
Stappen en bereik van spindelsnelheden
tpm
18 snelheden 5.4-720
Stappen en bereik van longitudinale voedingen
mm/r
64 voedingen 0.06-24.3
Bereik 1:1
mm/r
0.1-1.52
Bereik 16:1
mm/r
1.6-24.3
Bereik van fijne voeding met wisselwielen
mm/r
0.05-0.912
Verhouding van dwarsvoeding tot longitudinale voeding

1/2
Snelverplaatsing van slede
mm/min
4000
Spoed van de leispindel

12 (Metrisch):1/2'' (Inch-systeem)
Aantal, bereik van metrisch
mm
50 soorten 1-240
Draadnummer, bereik van Whitworth-draad
t.p.i
26 soorten 14-1
Aantal, bereik van module
mm
53 soorten 0.5-120
Draadnummer, bereik van diametrische spoeddraad
DP
24 soorten 28-1
Max. dwarsverplaatsing van onderste slede
mm
500
Max. verplaatsing van bovenste slede
mm
200

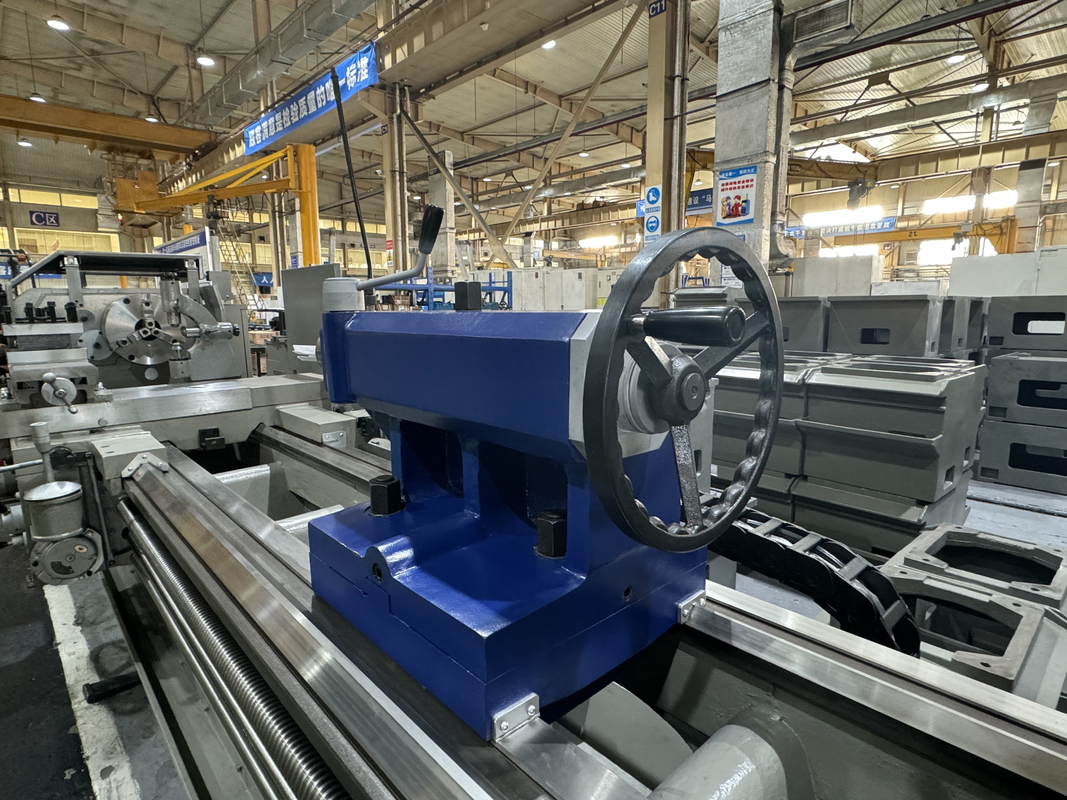

Verplaatsing van losse kop
mm
250
Conus van losse kop

Morse 5#
Bedgeleiderailbreedte en hardheid van afschrikken
mm
550 RC52
Vermogen hoofdmotor
KW
11/15
Vermogen snelle motor
KW
1.1
Vermogen koelvloeistofpompmotor
W
180
Nettogewicht
kg
4900
Totale afmeting
mm
3660x 1450x 1630
Max. belasting van werkstuk
T
2.5 (standaardconfiguratie)

Standaardconfiguratie:

1. Hoofdmotor: YE3-160M-4 11kW
2. Snelle motor: NJ12-4
3. Koelpomp: YSB2-50

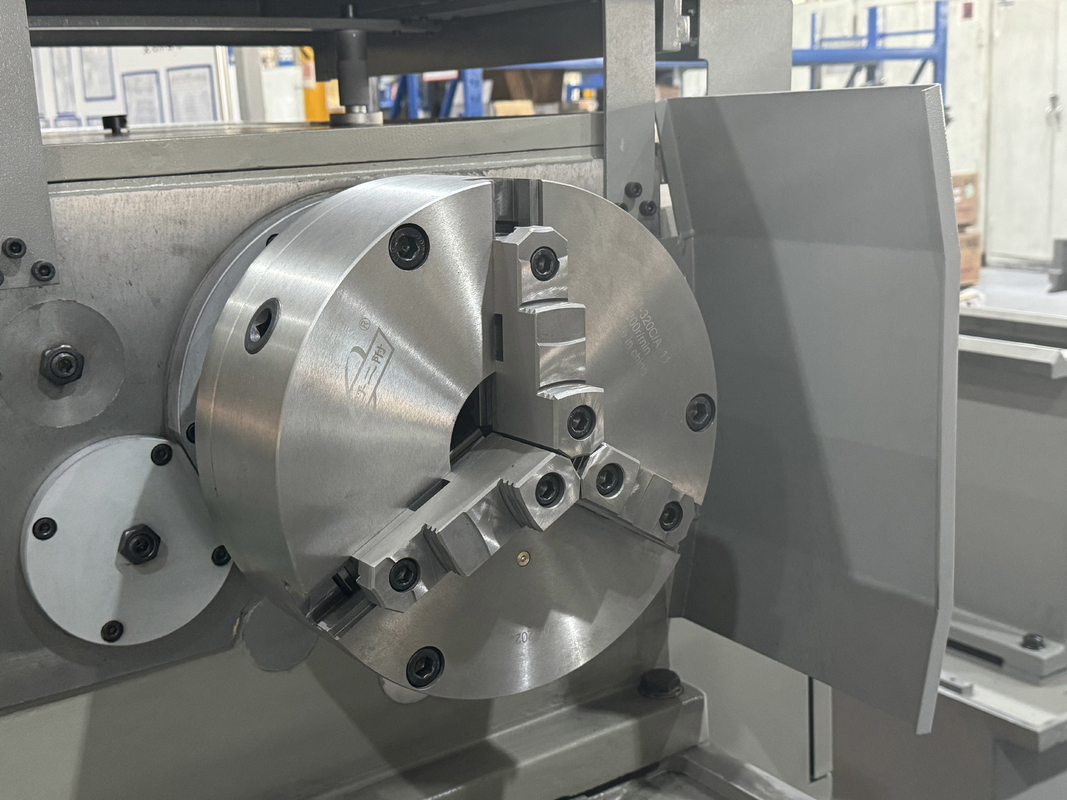

4. Klauwplaat: K11 315C/ A211

5. Hoofdaslager:
(1)NN3032K/P5 160X240X60
(2)NN3026K/P5 130X200X52
(3)6028 140X210X33
Selectieve configuratie:

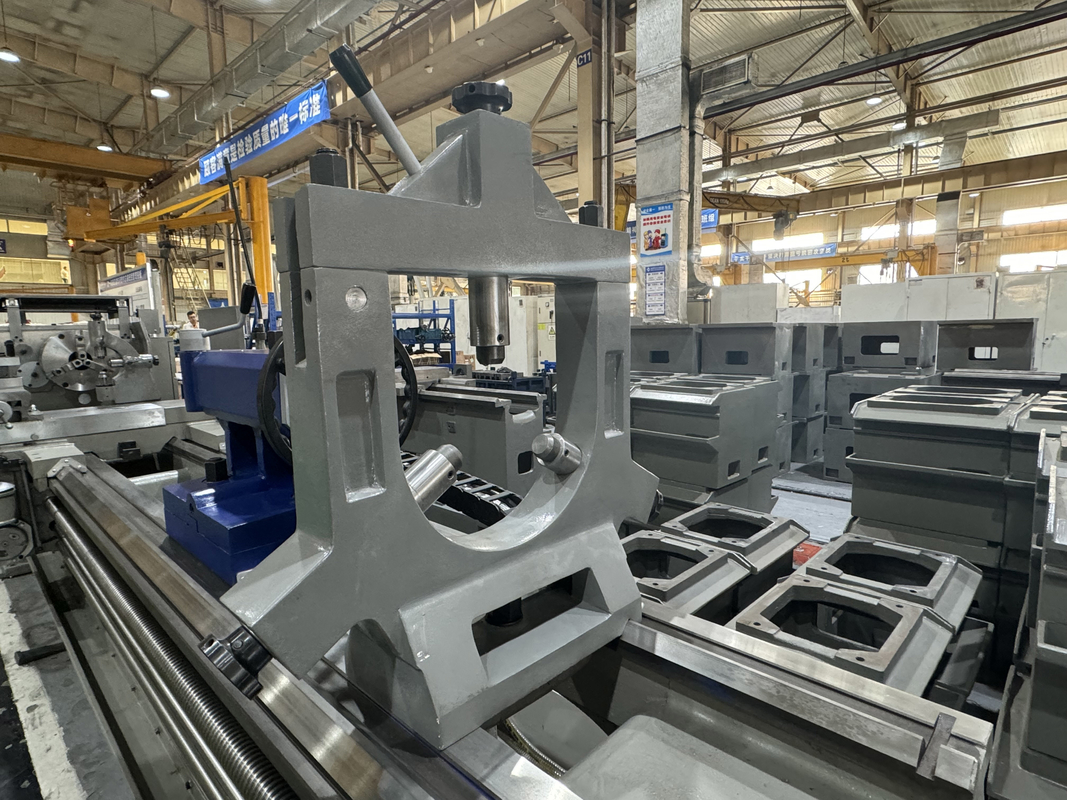

1. Steun Φ40-Φ350
2. Volgsteun Φ50-Φ220
3. Φ400mm 3-klauwplaat
4. Φ500mm 3-klauwplaat
5. Φ400mm 4-klauwplaat
6. Φ500mm 4-klauwplaat
7. Φ630mm 4-klauwplaat
8. Levende centers Morse NO.5
9. Φ650mm frontplaat

ONZE Service:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1. Elk onderdeel moet worden geïnspecteerd

2. Meer dan 100 controleprocessen
3. Meer dan 200 inspectie-items
4. Monsterbewerking van elke machine
5. 72 uur proefdraaien voor levering
Waarom voor ons kiezen:
◆ Topkwaliteit, de wensen van de klant staan voorop
◆ 30 jaar + R&D-geschiedenis, het bedrijf is opgericht in 1993
◆ Hightech fabrikant met onderzoeks- en ontwerpmogelijkheden
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkoopmedewerkers en ingenieurs voor directe service (24 uur online)
◆ Upgrades aan het mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerpprincipe: eenvoudig onderhoud & installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
Conventioneel draaibank 6 meter draaibank CW6180B Swing Diameter 800mm Metal Manual Draaibank 6
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaalbewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten machines. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van machines. De eerste draaibank, boormachine en boormachine zijn hier allemaal geboren. Ze zijn een van de leiders van de Chinese machine-industrie en de grootste machinefabrikant in China geweest. Machineproducten bestrijken auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkranen, lagers, 3C-elektronica, mallen en andere industrieën. We nemen de missie op ons om de machines te voorzien van toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
Conventioneel draaibank 6 meter draaibank CW6180B Swing Diameter 800mm Metal Manual Draaibank 7

FAQ:

V1. Bent u een handelsbedrijf of een productiebedrijf?

Wij zijn een productiebedrijf.
V2. Wat zijn de belangrijkste producten van uw bedrijf?
Wij zijn gespecialiseerd in allerlei machines, zoals CNC-draaibanken, CNC-freesmachines, verticale bewerkingscentra, conventionele draaibanken, boormachines, radiale boormachines, enzovoort.
V3. Kunt u een aangepaste machine of SPM (machine voor speciale doeleinden) leveren?
Ja, we bieden Smart CNC-oplossingen voor onze klant om de efficiëntie te verhogen.
V4: Wat zijn uw garantievoorwaarden?
We leveren een vervanging voor onderdelen die defect blijken te zijn gedurende een periode van 12 maanden,
vanaf de datum van de vrachtbrief van de machine.
V5. Wat zijn de diensten?
Pre-sales: Op maat gemaakte oplossingen, planning en ontwerp; One-to-one service
After sales: 7 dagen 24 uur online service, begeleiding op afstand bij installatie, koppeling met het softwaresysteem van de klant
V6: Waarom voor uw bedrijf kiezen?
Producten van de ontwikkeling, het ontwerp, de productie, de montage van het gehele productieproces worden
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers in het buitenland begeleiden?
We kunnen dit soort service leveren. Wanneer de machines aankomen op de installatielocatie van de koper, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Dit alles kan worden geciteerd en vermeld in het contract. De verkoper zal samenwerken met de koper om de visa en de voorbereiding van de installatie af te handelen voordat ze naar het buitenland gaan.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% aanbetaling bij bestelling, 70% saldo vóór verzending. onherroepelijke letter of credit op zicht
