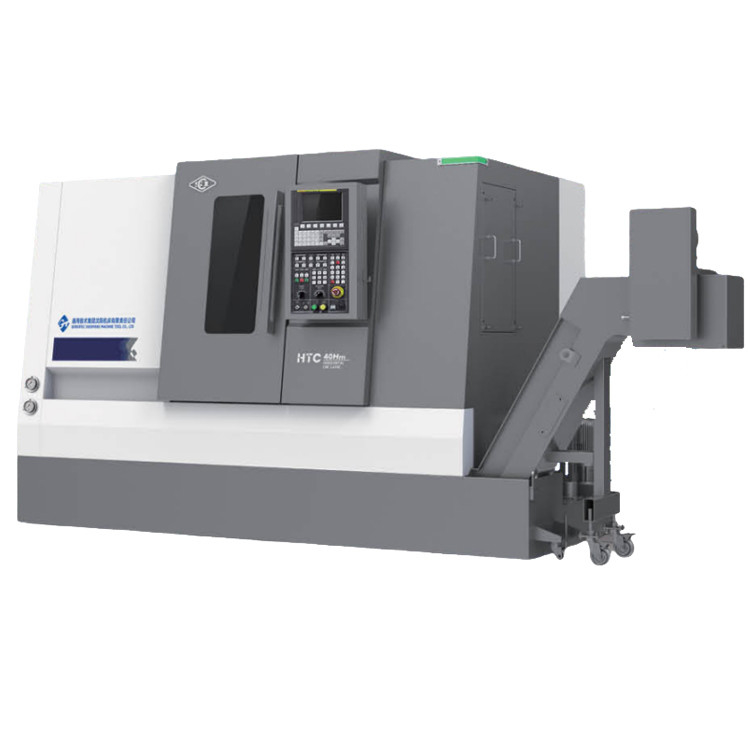

Kwaliteit Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as fabriek

Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as

Name: Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC40H
Availability: InStock

Merknaam: SMTCL

Modelnummer: HTC40H

Plaats van herkomst: China

Certificering: CE ISO certification

Minimale bestelhoeveelheid: 1

Leveringscapaciteit: 50 stuks per maand

Taggen

CKA6136 de vlakke Machine van de Beddraaibank

5.5KW de vlakke Machine van de Beddraaibank

CKA6136 CNC Horizontale Machine

Productgegevens

Merknaam:	SMTCL	Modelnummer:	HTC40H
Sleutelwoord:	Horizontaal CNC-draaicentrum	Max.Cutting Lengte:	1000 mm
Max. Scherpe Dia.:	380 mm	Max. Zwemmen over het bed.:	560 mm
X Axis Travel:	200 mm	Z Axis Travel:	1050 mm
Spindelsnelheid:	4500 r/min
Markeren	CNC van het hellingsbed Draaibank , HTC40Q BMT55 CNC Draaibank , Y-as CNC draaibank

Productbeschrijving

Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as 0

Productbeschrijving:

Precisie CNC-draaibank Grote Span Spindel HTC40H BMT55 Power Turret Schuine Bed CNC-draaibank met Y-as

HTC40H integreert intelligente en geavanceerde productietechnologieën. Met een 45° schuin bedontwerp heeft het een sterke stijfheid en uitstekende spaanafvoer. Uitgerust met een 11/15kW spindelmotor, bereikt de snelheid 45-4500 tpm, geschikt voor een 8-stations servo-revolver. Het kan as- en schijfdelen draaien en bewerkingen uitvoeren zoals schroefdraad en bogen, geschikt voor efficiënte productie in industrieën zoals de auto- en motorenindustrie.

Producteigenschappen:

1, Hoge efficiëntie

◆ Hoge snelle verplaatsingssnelheid van twee assen
◆ Gesplitste servo-losse kop
◆ Zeer efficiënte servo-gereedschapshouder
◆ Optionele sub-spindel multi-sequentie geïntegreerde verwerking

2, Hoge precisie

◆ Zeer nauwkeurige voorgespannen schroef
◆ Foutcompensatietechnologie
◆ Kwantificering van processtandaarden
◆ Strikte inspectienormen

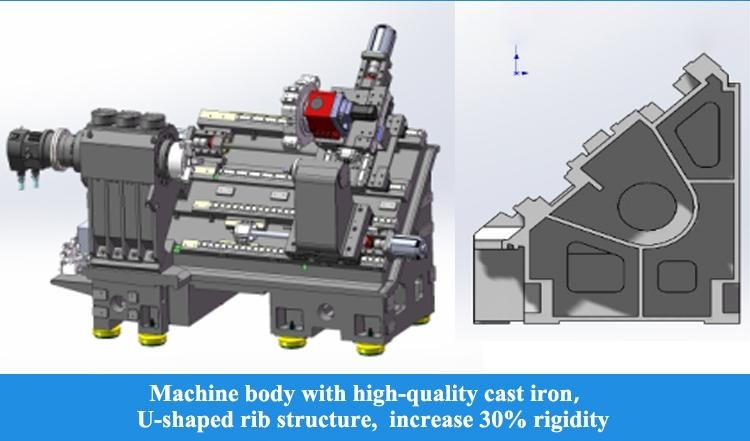

3, Hoge stijfheid

◆ Hoogwaardig gietijzeren bed en andere belangrijke gietstukken

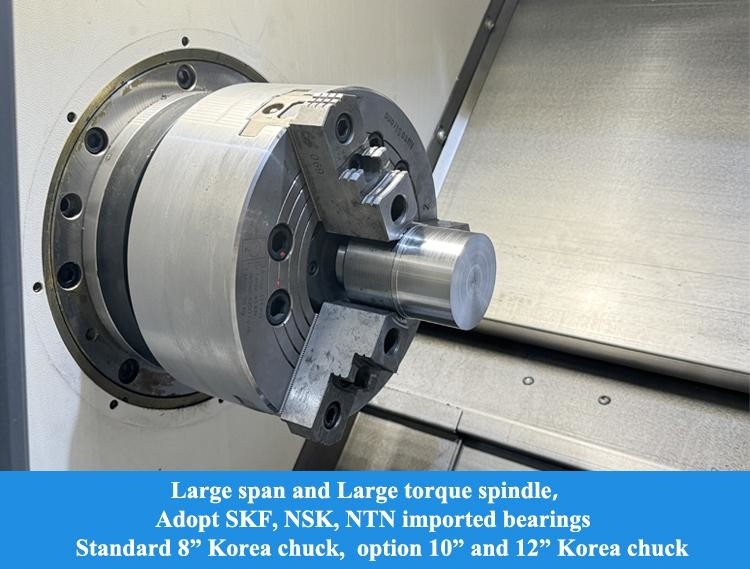

◆ Grote span-spindeleenheid
◆ Boogvormige anti-buigbedopening
◆ Kleine spindelstructuur losse kop

Productdetails:

Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as 1

Snelle verplaatsingssnelheid: 30 m/min

De servomotor is direct verbonden met de kogelomloopspindel via een koppeling, waardoor tussenliggende verbindingen worden verminderd en een spelingvrije transmissie wordt bereikt. De X- en Z-as geleidingen gebruiken geïmporteerde lineaire rollende geleidingen om een hoge stijfheid, goede dynamische prestaties en nauwkeurigheid te garanderen, de werksnelheid te verhogen en de productie-efficiëntie te verbeteren.

Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as 2

Gesplitste Servo Losse Kop

De losse kop kan op een optionele servogestuurde manier worden verplaatst, waardoor de bewegingssnelheid en de werkklemkracht van de losse kop nauwkeurig kunnen worden geregeld en flexibel kunnen worden aangepast aan de bewerkingsvereisten, waardoor de losse kop snel naar het werkstuk kan naderen en zonder impact kan worden vastgezet, en real-time feedback kan geven over de vastzetpositie. Verbeter de productie-efficiëntie. Het maakt gebruik van een boven- en ondergesplitste losse kop, gemakkelijk om de nauwkeurigheid aan te passen en de onderhoudsefficiëntie te verbeteren.

Dubbele vaste voorgespannen structuur

Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as 3

De X-as ontwikkelt een dubbele vaste ondersteuningsstructuur en gebruikt een voorgespannen schroef om voorgespannen vervorming en temperatuurverhogingsvervorming effectief te compenseren. Het werkt samen met een speciale afdichtingsstructuur om de temperatuurstijging van de schroef te verminderen, waardoor een hoge precisie en hoge precisie van de machinegereedschapvoedingsstabiliteit wordt bereikt.

Y-as configuratie

Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as 4

Optionele Y-as configuratie, gecombineerd met BMT aangedreven revolver, zeer nauwkeurige C-as structuur en een verscheidenheid aan aangedreven gereedschapshouders, kan complexe oppervlaktebewerking met één installatie realiseren.

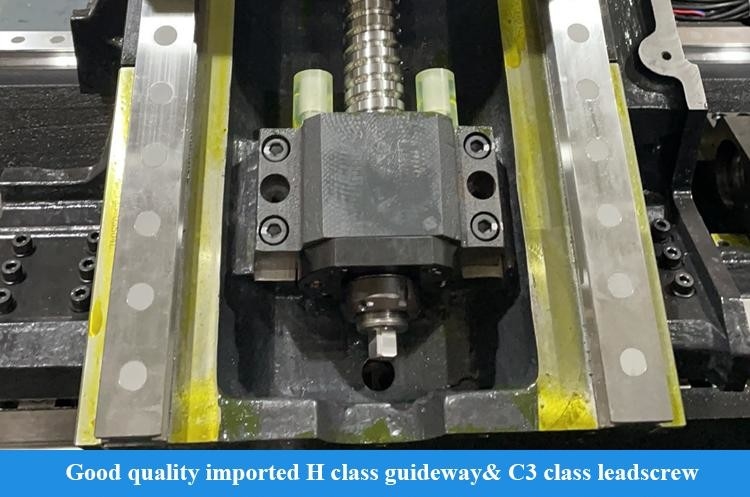

Zeer nauwkeurige kogelomloopspindel

Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as 5

Het gebruikt hoogwaardige geïmporteerde C3-klasse schroef en H-klasse geleiderail, en wordt direct aangedreven door een servomotor om uitstekende werkingsnauwkeurigheid te bereiken.

Anti-buigzadel

Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as 6

De geleiderailspanwijdte is redelijk vergroot, de bewegingssysteemstructuur is geoptimaliseerd en de hoofdbehuizing van het bedzadel is in een boogvorm ontworpen om de algehele stijfheid van belangrijke componenten te garanderen.

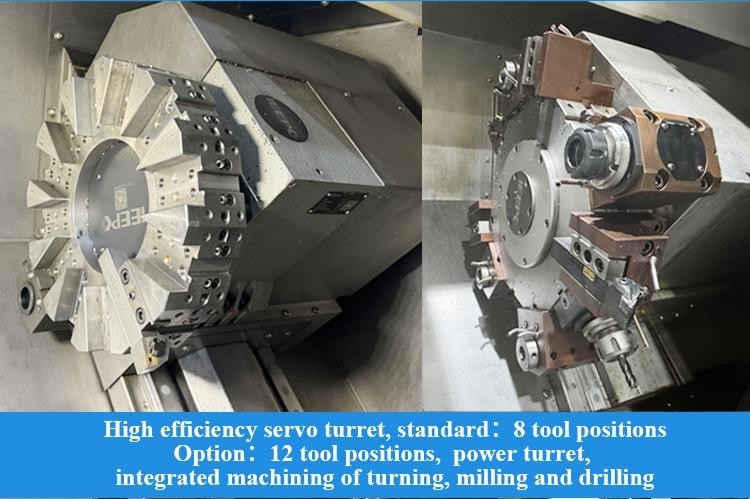

Efficiënte servo-aangedreven revolver

Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as 7

Standaard BMT-interface, verbinding met hoge stijfheid; het gereedschap wordt aangedreven door een DIN1809-interface, die een betrouwbare transmissie en een lage uitvalfrequentie heeft; de aandrijfmotor is aan de zijkant gemonteerd en compact van structuur; het is uitgerust met een zeer nauwkeurige C-as en reminrichting om een zeer efficiënte geïntegreerde bewerking van draaien, frezen en boren te bereiken.

Interne koelgereedschapshouder

Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as 8

Optionele interne koelgereedschapshouder en wateruitlaat vanuit het gereedschapscentrum realiseren efficiënte spaanafvoer tijdens bewerking van binnenboringen en garanderen de bewerkingskwaliteit

Aangedreven gereedschap freescapaciteit

Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as 9

Werkstukmateriaal: HT200

Toolmodel: Ф16 spiraalboor
frees
Koelstatus: waterkoeling
Productparameters:

Werkstukmateriaal: HT200
Toolmodel: Ф16 spiraalboor
Koelstatus: waterkoeling
Productparameters:

Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as 10

Project

Eenheid	HTC40H(Q)/500	HTC40H	(Q)/1000Max. snij-dia.
mm	2750×1890×1900	Max. snijlengte	Max. snijlengte
mm	2750×1890×1900	920	Max. zwenk-dia. over bed
mm	2750×1890×1900	Max. zwenk-dia. op glijbaan	Max. zwenk-dia. op glijbaan
mm	2750×1890×1900	Spindel	Spindel
Spindelneusmodel
A2-6		Binnendiameter voorlager	Binnendiameter voorlager
mm	2750×1890×1900	Revolver indexeren herhaal positioneringsnauwkeurigheid	Revolver indexeren herhaal positioneringsnauwkeurigheid
1:20;Φ70		Dia. van spindelgat	Dia. van spindelgat
Φ65		Max. staafdia.	Max. staafdia.
mm	2750×1890×1900	Standaard klauwplaat dia.	Standaard klauwplaat dia.
inch	8	Spindelsnelheidsbereik	Spindelsnelheidsbereik
tpm	4500	Nominaal spindelkoppel	Nominaal spindelkoppel
N·m	245(576r/min)	Spindel Max. koppel	Spindel Max. koppel
N·m	245(576r/min)	Hoofdmotor uitgangsvermogen continu/15 min.	Hoofdmotor uitgangsvermogen continu/15 min.
kW	11/15	X/Z-as	X/Z-as
X/Z-as snelle beweging
m/min	30	X-as verplaatsing	X-as verplaatsing
mm	2750×1890×1900	Z-as verplaatsing	Z-as verplaatsing
mm	2750×1890×1900	1050	Losse kop
Losse kop verplaatsing
mm	2750×1890×1900	920	Losse kop aandrijfmethode
Hydraulische aandrijving		Losse kop conusgatconus	Losse kop conusgatconus
Morse	MT-5	Revolver	Revolver
Revolver type
Horizontale 8-stations servo-revolver		Middelhoogte	Middelhoogte
mm	2750×1890×1900	Revolver indexeren herhaal positioneringsnauwkeurigheid	Revolver indexeren herhaal positioneringsnauwkeurigheid
Sec.	±1.6	Indien gereedschap in de buurt kan worden gekozen	Indien gereedschap in de buurt kan worden gekozen
ja		Overig	Overig
Afstand tussen spindelcentrum en vloer
mm	2750×1890×1900	Machinegereedschap nettogewicht	Machinegereedschap nettogewicht
kg	4200	4750	Totaal elektrisch vermogen
KVA	27	Totale afmetingen (LxBxH)	Totale afmetingen (LxBxH)
mm	2750×1890×1900	3620×1890×1900	Opmerking: De parameters in de tabel zijn alleen ter referentie. Raadpleeg het daadwerkelijke product als er wijzigingen zijn.
Standaardconfiguratie:

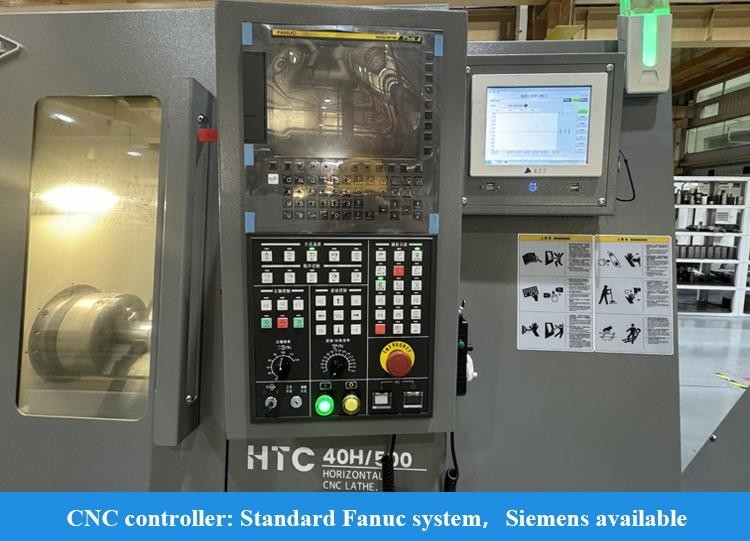

1, FANUC-0i-TF Plus (5) Systeem (H/S Serie) 2, GSK988TA Systeem (Q Serie) 3, Mof-type spindel 4, Holle klauwplaat oliecilinder 5, 8-stations servo-gereedschapswagen Optionele configuratie:	1, Siemens-systeem 2, Gereedschapsinstelmeter 3, 12-stations servo-gereedschapswagen 4, Werkstukmeting 5, Power tool carriage 6, Olie-mist collector 7, Achterste spaanafvoereenheid 8, Gereedschapschadedetectie 9, Pneumatische deur ONZE Service:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt

1. Elk onderdeel moet worden geïnspecteerd
2. Meer dan 100 productieprocescontrole
3. Meer dan 200 inspectie-items
4. Monsterbewerking van elke machine
5. 72 uur proefdraaien voor levering
Waarom voor ons kiezen:

◆ Topkwaliteit gevoel, de wensen van de klant staan voorop

◆ 30 jaar + R&D geschiedenis, het bedrijf is opgericht in 1993
◆ High-tech fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkoop en ingenieurs voor directe service (24 uur online)
◆ Upgraden van mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerpprincipe: eenvoudig onderhoud & installatie, lage kosten onderhoud, heeft geen invloed op de productie
Over ons:

Welkom om ons te bezoeken!

Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaalbewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten machinegereedschappen. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.

Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van machinegereedschappen. De eerste draaibank, boormachine en kotterbank zijn hier geboren. Ze zijn een van de leiders van de Chinese machinegereedschapindustrie en de grootste machinegereedschapfabrikant in China geweest. Machinegereedschapsproducten bestrijken auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, mallen en andere industrieën. We nemen de missie op ons om de machinegereedschappen te leveren met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek:

Tentoonstelling:

Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as 12

FAQ:

Precisie CNC Draaibank Grote Spanwijdte Spindel HTC40Q BMT55 Power Revolver Slant Bed CNC Draaibank Met Y-as 13

Q1. Bent u een handelsbedrijf of een productiebedrijf?

Wij zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?

Wij zijn gespecialiseerd in allerlei machines, zoals CNC-draaibanken, CNC-freesmachines, verticale bewerkingscentra, conventionele draaibanken, boormachines, radiale boormachines, enzovoort.

Q3. Kunt u een aangepaste machine of SPM (Special purpose machine) leveren?

Ja, we bieden Smart CNC-oplossingen voor onze klanten om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?

We leveren een vervanging voor onderdelen die defect blijken te zijn gedurende een periode van 12 maanden,

vanaf de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?

Pre-sales: Aangepaste oplossingen, planning en ontwerp; One-to-one service
After sales: 7 dagen 24 uur online service, Remote begeleiding van installatie, koppeling met het softwaresysteem van de klant
Q6: Waarom voor uw bedrijf kiezen?

Producten van de ontwikkeling, het ontwerp, de productie, de montage van het gehele productieproces worden

uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
Q7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers in het buitenland instrueren?

We kunnen dit soort service leveren. Wanneer de machines aankomen op de installatielocatie van de koper, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Dit alles kan worden geciteerd en vermeld in het contract. De verkoper zal samenwerken met de koper om te gaan met visa en installatievoorbereidingen voordat ze naar het buitenland gaan.

Q8: Wat zijn de betalingsvoorwaarden?

T/T 30% aanbetaling bij bestelling, 70% saldo vóór verzending. onherroepelijke letter of credit op zicht
