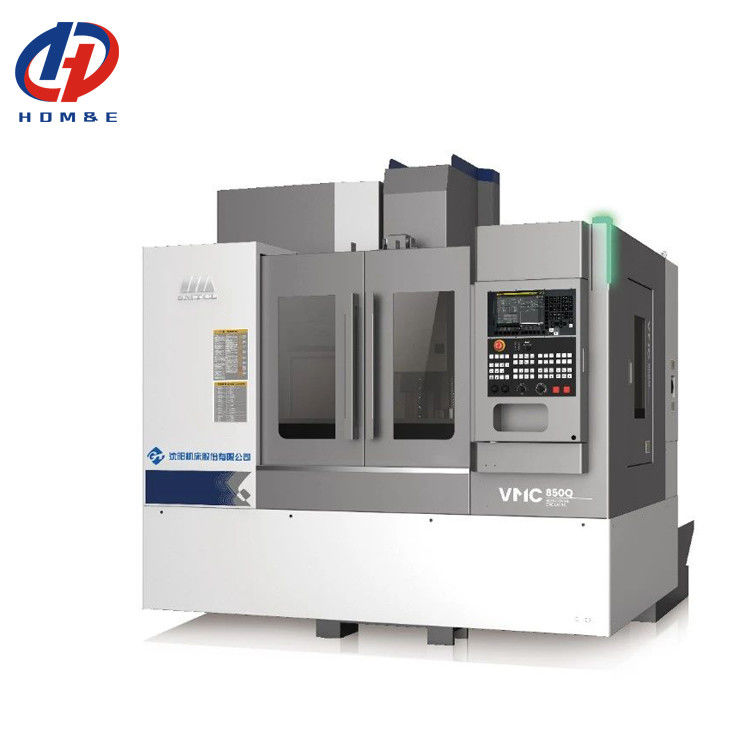

Hoogprecisie CNC verticaal bewerkingscentrum VMC850Q CNC-draaicentrum
Merknaam:
SMTCL/SYMG
Modelnummer:
VMC 850Q
Plaats van herkomst:
China
Certificering:
ISO certification
Minimale bestelhoeveelheid:
1 set
Prijs:
Onderhandelbaar
Leveringscapaciteit:
50 stuks per maand
Productgegevens
| Type:: | Verticaal | CNC Controlesysteem:: | FANUC, Siemens |
|---|---|---|---|
| Voersnelheid (mm/min):: | 1 - 10000 mm/min | Positieregeling (mm) u:: | 0.006 |
| Herhaalbaarheid (X/Y/Z) (mm):: | 0,004 | De Macht van de asmotor (kW):: | 11/15 |
| De Capaciteit van het hulpmiddeltijdschrift:: | 24 | Tafelgrootte (L×W): | 1000x500 mm |
| Merknaam:: | SYMG, SMTCL | X Axis Travel: | 850 mm |
| Y Axis Travel: | 500 mm | Z Axis Travel: | 540 mm |
| Markeren |
verticaal CNC Machinaal bewerkend Centrum,VMC850Q CNC verticaal bewerkingscentrum,Hoge Precisiecnc Verticaal Machinaal bewerkend Centrum |
||
Productbeschrijving
Hoogprecisie CNC Verticaal Bewerkingscentrum VMC850Q CNC Draaicentrum CNC Bewerkingscentrum
Deze nieuwe generatie VMC850Q verticale bewerkingscentrum neemt verticale frame lay-out, cross slide structuur, hoge stijve haring kolom, omgekeerde trapezium spindel doos, lage zwaartepunt,hoge stijve bed, drie-assige rollen geleidingsrail, om de machine een goede loopnauwkeurigheid, hoge sterkte en uitstekende precisie stabiliteit te garanderen; De machine structuur is eenvoudig en compact, de vloeroppervlakte is klein,is bevorderlijk voor de montage van automatische lijnen; kan oppervlak frezen, boren, boren, reaming, 2D en 3D oppervlaktebewerking, tappen en andere processen van de integratie van hoge precisie bewerking.hoge snelheid en hoge efficiëntie, intelligent en stabiel.
Een overzicht van de kenmerken
1Hoog stijfheid en hoge stabiliteit
* Geïntegreerd gietbed met hoge sterkte
* Drieassige rolgeleider van klasse P
* Lange span haringbeen kolom
2,Goede nauwkeurigheid en nauwkeurigheidsbehoud
* C3 voorgetrokken loodschroef
* Thermische symmetrie technologie
* Technologie voor foutcompensatie
3Veiligheid, milieubescherming, efficiënte productiviteit
* Drieassige snelle schakeling 48 m/min
* Directe spindel 12000 RPM

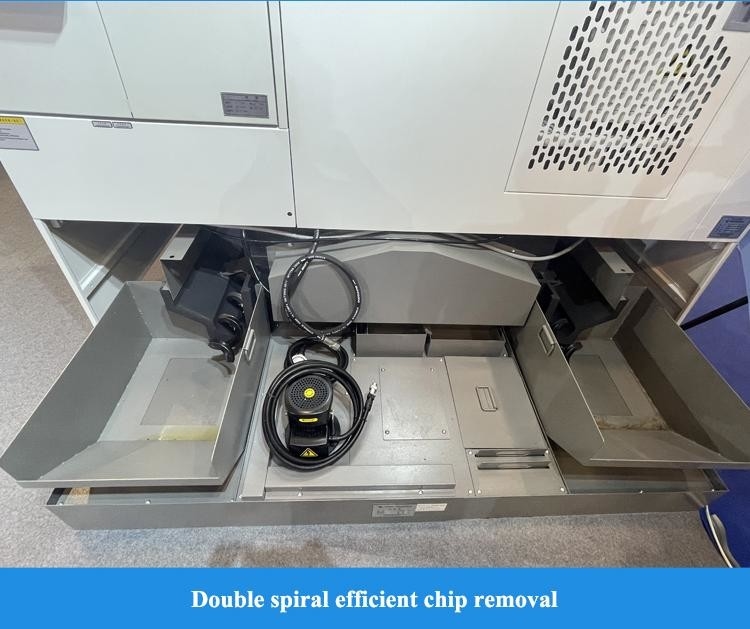

* Bed dubbele spiraalchip-extractor

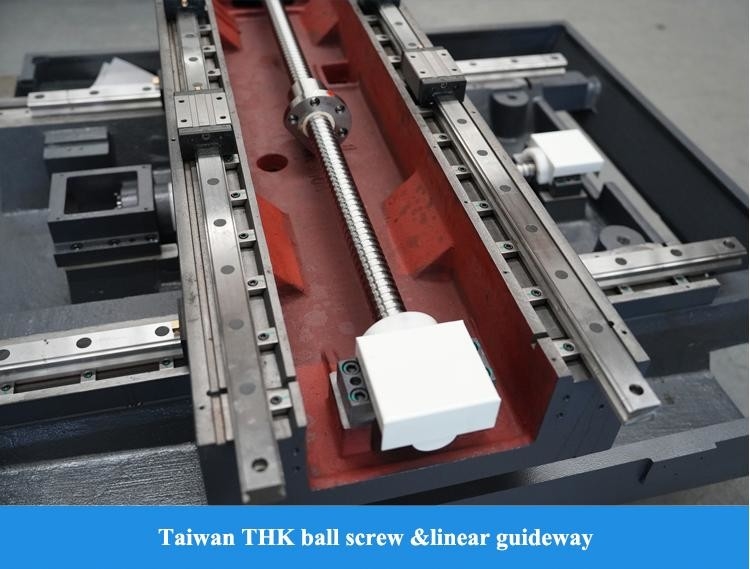

De drie-assige loodschroef gebruikt de installatie methode van vaste twee uiteinden en met 40 grote diameter hoge precisie kogelschroef,de beste snelheidsrespons en positioneringsnauwkeurigheid kan worden verkregen door pre-stretchingbehandeling.
B Gidsrail: rol Rol lineaire gidsrail wordt geselecteerd voor drie assen om de draagkracht te verhogen en de algemene stijfheid en betrouwbaarheid van de werktuigmachine te verbeteren.Lineaire gids heeft kleine trillingen bij hoge snelheid en geen kruipen bij lage snelheid om de bewerkingsnauwkeurigheid te garanderen.

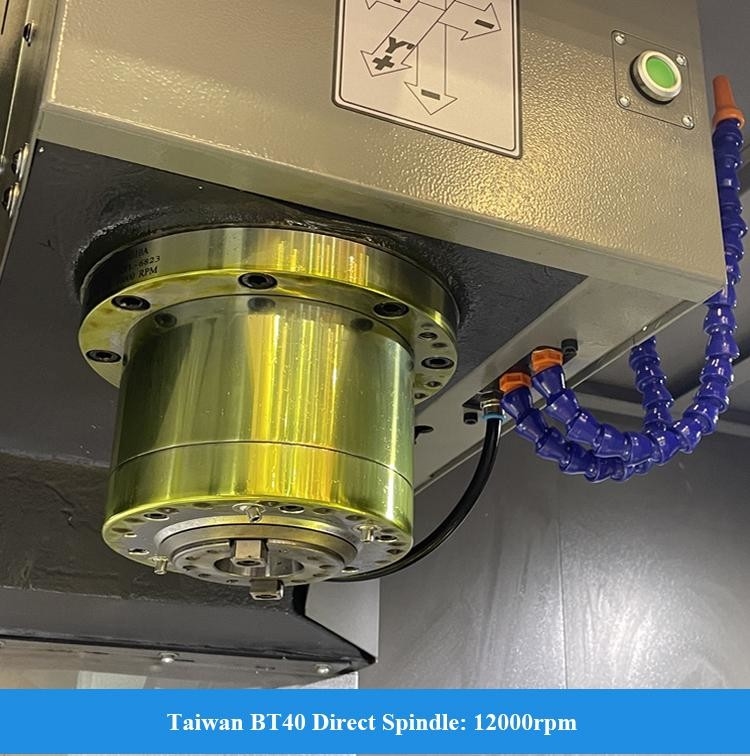

C-spindel: 10000 RPM 10000 RPM hogesnelheidsspindel, met geïmporteerde speciale P4-lagers, met hoge precisie, hoge stijfheid;De hoofdas heeft de dynamische balans correctie test geslaagd voordat het verlaten van de fabriek.
D Hoofdstuk: hoge stijfheid Hoog stijfheidsconstructie spindeldoos ontwerp, verbeteren van de snijweerstand van de werktuigmachine en effectief verminderen van de trillingen van de spindel,om de bewerkingsnauwkeurigheid en de oppervlakteafwerking van de onderdelen te waarborgen.
E-pijler: haringbeentype Klassieke "menselijke" structuur, stevig en stabiel, die de verwerkingsstabiliteit en het draagvermogen bij hogesnelheidsverplaatsing effectief handhaaft.
F Bed: grote helling Groot kantel hoek bed, effectief bevorderen van het verwijderen van puin.effectief verbeteren van de stijfheid en stabiliteit van het product.
GESPECIFICATIEEN van het product
Hoofdtechnische specificaties
Belangrijkste technische parameters
Standaard

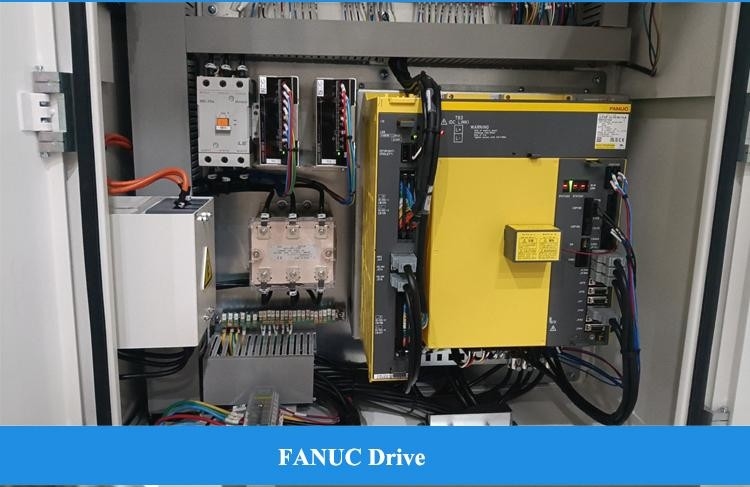

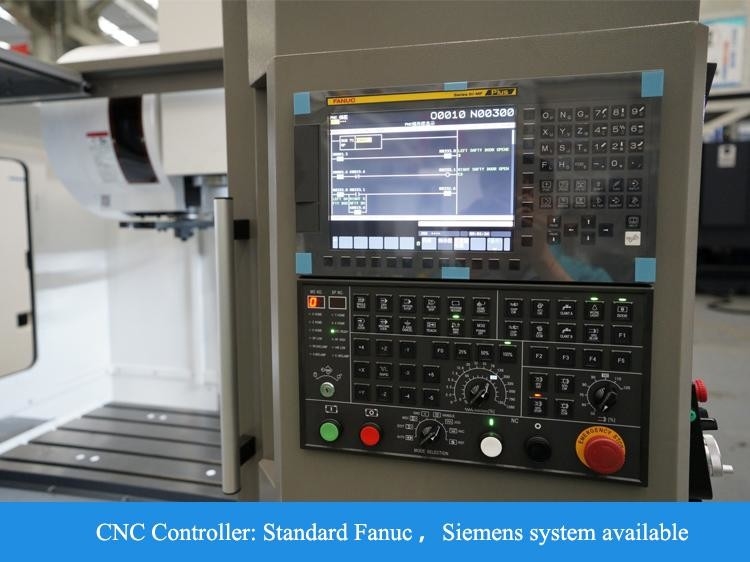

1. FANUC OI-MF TYPE ((5)β besturingssysteem 2. 10000 RPM spindle, gordel aangesloten 3. 24 schijf manipulator gereedschapsmagazin 4. Watertank + bed spoelchip 5. Clean air gun, werklicht, waarschuwingslicht
Facultatief

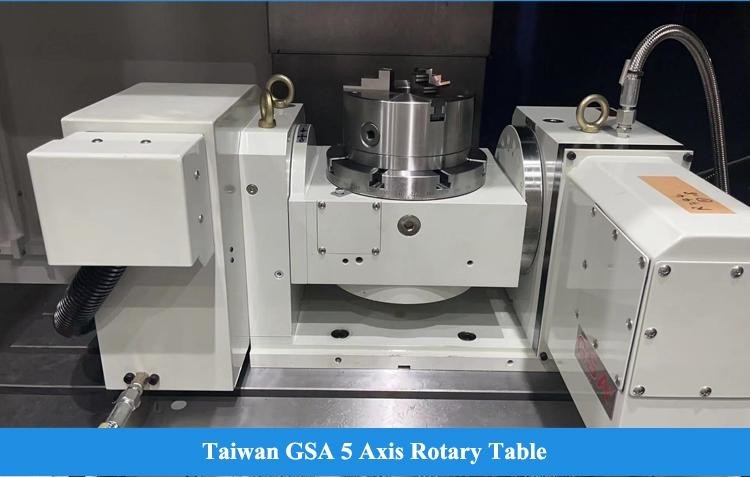

1. Fanuc Oi-MF TAPE (')systeem2. Fanuc Oi-MF TAPEsysteem3. Siemens 828D CNC-systeem 4. Directe aansluiting 12000 RPM mechanische spindel 5. 16000 RPM, 24000 gemotoriseerde spindel 6. 4e as draaitafel 7. Koeling binnen 2MPa, 3MPa,5MPa,7MPa 8. Olie-water scheider 9.Verwijder van ketenchippen 10. schoonmaakwaterpistool 11. inspectie van gereedschap en werkstuk 12.automatische deur13Veiligheidsdeur slot 14. Elektriciteitskast en airconditioning
Hoofdnauwkeurigheid
De nauwkeurigheid van de machine implementeert de aanvaardingsnorm GB/T18400.2-2010
Hoofdconfiguratie
Hoofdconfiguratie van de werktuigmachine en lijst van aangekochte onderdelen
Verwerkingszaak
Waarom u ons kiest
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek
Uitstalling
Veelgestelde vragen
Q1. Bent u een handelsonderneming of een productiebedrijf?
We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
Producthoogtepunten
Hoogprecisie CNC Verticaal Bewerkingscentrum VMC850Q CNC Draaicentrum CNC Bewerkingscentrum Deze nieuwe generatie VMC850Q verticale bewerkingscentrum neemt verticale frame lay-out, cross slide structuur, hoge stijve haring kolom, omgekeerde trapezium spindel doos, lage zwaartepunt,hoge stijve bed, ...
