Slant Bed CNC-draaifabriek HTC30H Hoog-precisieverwerking van verschillende kleine onderdelen CNC-draaifabriek

Merknaam: SMTCL
Modelnummer: HTC 30H
Plaats van herkomst: Chinees
Certificering: CE ISO certification
Minimale bestelhoeveelheid: 1
Leveringscapaciteit: 50 stuks per maand
Taggen

CKA6136 de vlakke Machine van de Beddraaibank

5.5KW de vlakke Machine van de Beddraaibank

CKA6136 CNC Horizontale Machine

Productgegevens

Merknaam: SMTCL Modelnummer: HTC 30H
CNC of niet: CNC Sleutelwoord: Horizontaal CNC-draaicentrum
Max.Cutting Lengte: 500 mm Max. Scherpe Dia.: 300 mm
Max. Zwemmen over het bed.: 420 mm X Axis Travel: 160 mm
Z Axis Travel: 560 mm Spindelsnelheid: 4500 r/min
Markeren

CNC van het hellingsbed Draaibank

,

Kleine onderdelen CNC-draaibank

,

CNC-draaibank met hoge precisie

Productbeschrijving

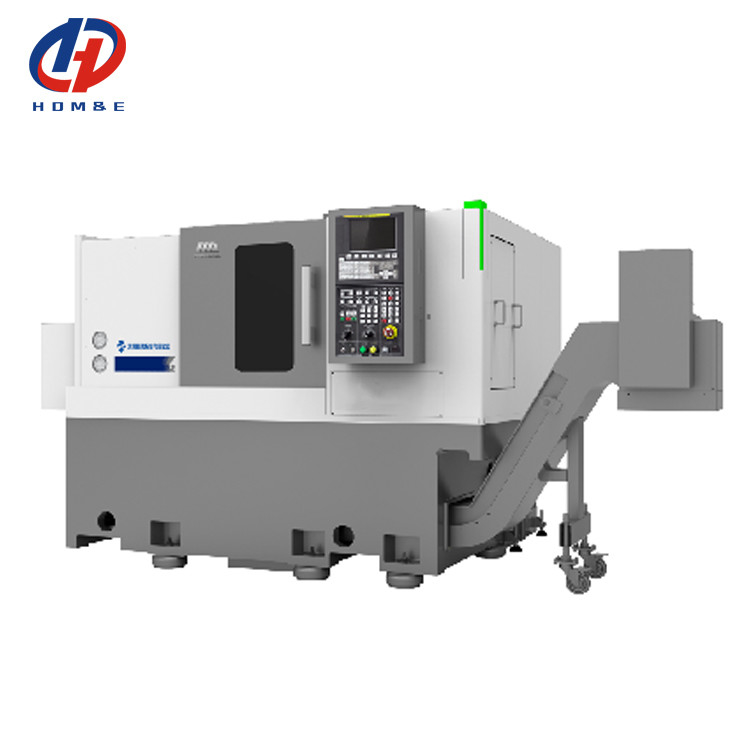

Slant Bed CNC-draaifabriek HTC30H Hoog-precisieverwerking van verschillende kleine onderdelen CNC-draaifabriek 0

Productbeschrijving:

De nieuwe generatie HTC-H/S CNC-draaibanden zijn geoptimaliseerd door middel van professionele ontwerp- en analysesoftware.Ze hebben een goede snijprestaties en kunnen voldoen aan de verwerking van verschillende roterende onderdelen.
HTC16H/30HCNC-draaiburken nemen een klein gebied in en zijn geschikt voor de hoge precisieverwerking van verschillende kleine onderdelen, waardoor de verwerking van auto's, lagers, hardware,medische en andere industrieën.

Productkenmerken:

1,Hoge efficiëntie
◆ Hoge snelheid van twee assen
◆ Split servo staart
◆ Hoog efficiënte servo-gereedschapsholder
◆ Optioneel subspindel multi-sequentie geïntegreerde verwerking
2"Hoge precisie"
◆ Precieze voorgespannen schroef
◆ Foutcompensatietechnologie
◆ kwantificatie van procesnormen
◆ Strenge inspectienormen
3,Hoge stijfheid
◆ Hoogwaardig gietijzeren bed en andere sleutelfabrieken
◆ Grote spindelen
◆ Boogvormige, tegen buiging werkende spleet
◆ Kleine spindelstructuur

Productgegevens:

Slant Bed CNC-draaifabriek HTC30H Hoog-precisieverwerking van verschillende kleine onderdelen CNC-draaifabriek 1
Snel bewegende snelheid: 30 m/min.
De servomotor is via een koppeling rechtstreeks met de kogelschroef verbonden, waardoor de tussenverbindingen worden verminderd en een gatloze transmissie wordt bereikt.De X- en Z-as geleidingsrails nemen geïmporteerde lineaire rolgeleidingsrails aan om een hoge stijfheid te garanderen, goede dynamische prestaties en nauwkeurigheid, verhoging van de bedrijfssnelheid en verbetering van de productie-efficiëntie.



Slant Bed CNC-draaifabriek HTC30H Hoog-precisieverwerking van verschillende kleine onderdelen CNC-draaifabriek 2

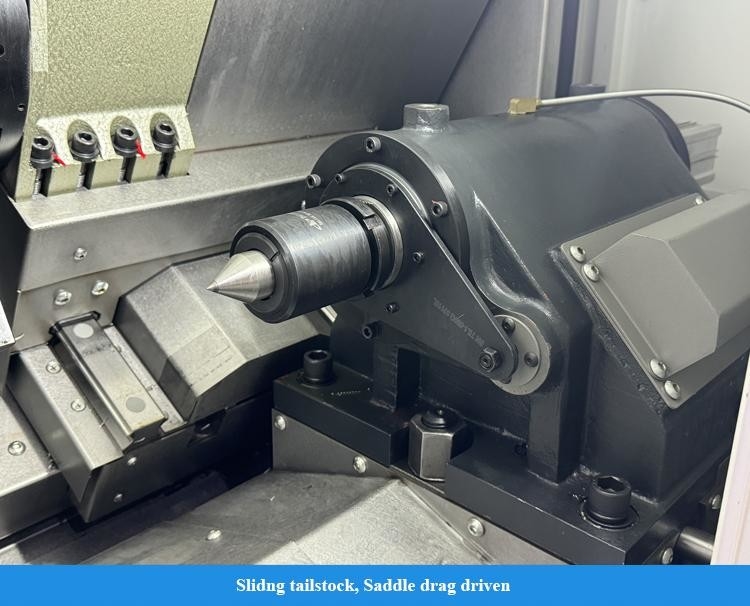

Split Servo Tailstock
De staart kan op optionele wijze met servo worden verplaatst.met een vermogen van meer dan 50 W,, waardoor de staart snel op het werkstuk kan naderen en zonder impact kan strekken en realtime feedback kan geven over de strekkingspositie.
Het heeft een bovenste en onderste gesplitste staart, waarmee de nauwkeurigheid gemakkelijk kan worden ingesteld en de onderhoudsdoeltreffendheid verbeterd.
Slant Bed CNC-draaifabriek HTC30H Hoog-precisieverwerking van verschillende kleine onderdelen CNC-draaifabriek 3
Dubbele vaste voorgespannen constructie
De X-as ontwikkelt een dubbele vaste dragerstructuur en maakt gebruik van een vooruitgerekte schroef om de vervorming van de vooruitgerekte schroef en de temperatuurverhoging effectief te compenseren.Het werkt samen met een speciale afdichting structuur om de temperatuurstijging van de schroef te verminderen, waardoor een hoge precisie en hoge precisie van de machine-gereedschap voedingsstabiliteit
Slant Bed CNC-draaifabriek HTC30H Hoog-precisieverwerking van verschillende kleine onderdelen CNC-draaifabriek 4
Y-asconfiguratie
Optioneel Y-asconfiguratie, gecombineerd met BMT-aangedreven torent, hoge precisie C-asstructuur en een verscheidenheid aan aangedreven gereedschapsholders, kan complexe oppervlaktebewerking met eenmalige installatie realiseren.
Slant Bed CNC-draaifabriek HTC30H Hoog-precisieverwerking van verschillende kleine onderdelen CNC-draaifabriek 5

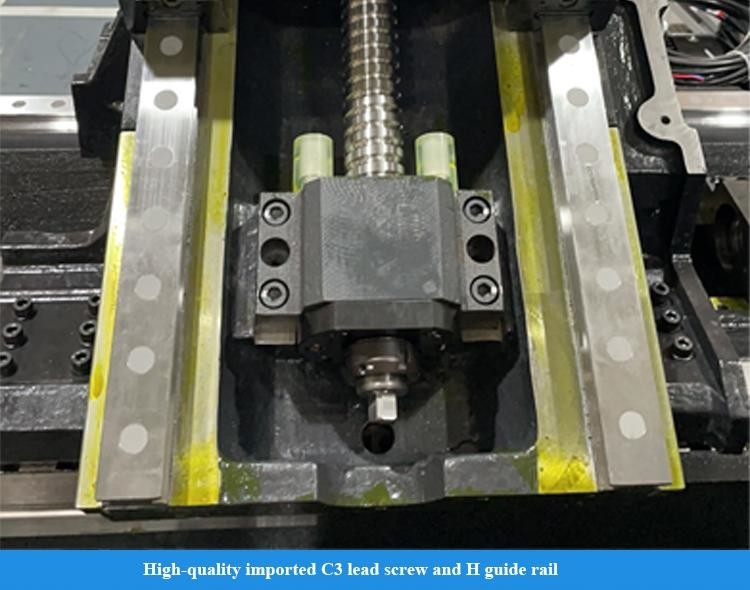

Hoogprecise kogelschroef
Het maakt gebruik van geïmporteerde hoogwaardige C3-graad schroef en H-graad geleidingsrail, en wordt rechtstreeks aangedreven door servomotor om uitstekende werkingsnauwkeurigheid te bereiken.
Slant Bed CNC-draaifabriek HTC30H Hoog-precisieverwerking van verschillende kleine onderdelen CNC-draaifabriek 6
Zaden tegen buiging
De lengte van de geleidingsrail is redelijk vergroot, de structuur van het bewegingssysteem is geoptimaliseerd,Het hoofd van het zadel is in boogvorm ontworpen om de algemene stijfheid van belangrijke onderdelen te waarborgen..
Slant Bed CNC-draaifabriek HTC30H Hoog-precisieverwerking van verschillende kleine onderdelen CNC-draaifabriek 7
Efficiënte servo-aangedreven torent
Standaard BMT-interface, hoge stijfheidconnectie; het gereedschap wordt aangedreven door DIN1809-interface, die een betrouwbare transmissie en een laag storingspercentage heeft; de aandrijvingsmotor is zijdelings gemonteerd en compact in structuur;Het is uitgerust met een zeer precieze C-as en een reminrichting om een zeer efficiënte geïntegreerde verwerking van draaien, frezen en boren te bereiken.
Slant Bed CNC-draaifabriek HTC30H Hoog-precisieverwerking van verschillende kleine onderdelen CNC-draaifabriek 8
Interne koelgereedschapsholding
Optioneel interne koelgereedschapsholding en waterafvoer van het gereedschapscentrum realiseren efficiënte chipverwijdering tijdens het bewerken van de binnenste gaten en zorgen voor de kwaliteit van de verwerking
Slant Bed CNC-draaifabriek HTC30H Hoog-precisieverwerking van verschillende kleine onderdelen CNC-draaifabriek 9
Vermogen om met een aangedreven gereedschap te frezen
Werkstukmateriaal: HT200
Gereedschapsmodel: Ф20 vierkante schouder
freesmachine
Koelstatus: waterkoeling
Gedreven boorkapaciteit
Werkstukmateriaal: HT200
Gereedschapsmodel: F16 twist drill
Koelstatus: waterkoeling

Productparameters:
Artikel 2
Eenheden
HTC 16H ((Q))
HTC 30H(Q)
Max. Ik snijd hem.
mm
Φ160
Φ300
Maximale snijlengte
mm
160
500
Max. Swing dia. Over het bed
mm
Φ420
Φ420
Max. Swing dia. Over bed gap
mm
Φ160
Φ280
Spindel
Spindel neusmodel
-
A2-5
A2-6
Voorlager binnendia.
mm
90
100
Spindelconiciteit en gatgrootte

1:20;Φ62
1:20;Φ70
Dia. van spindelgat Max.
mm
Φ56
Φ65
Max, bar dia.
mm
Φ44
Φ50
Standaard Chuck Dia.
Inch
6"
8"
Spindelversnellingsbereik
r/min
6000
4500
Spindel max.koppel
N.m.
72 ((1500 r/min)
180 ((576 r/min)
Nominaal spindelkoppel
N.m.
86 ((1500 r/min)
110 ((769 r/min)
Hoofdmotor-uitgangsvermogen continu/30 min.
kW
11/13.2
9/11
X/Z-as
X-as snelle snelheid
mm
30
30
Z-as snelle snelheid
mm
30
30
Vervoer op de X-as
mm
145
160
Z-asvervoer
mm
205
560
Tailstock
Reizen van staartbestanden
mm

30
Metode voor het aandrijven van de staart


Saddelstrek
Reizen met staartstok
mm

100
De staart van de mouw.
mm

Φ100
Tailstockconic gatconic


MT- 5
Gereedschapstorent
Vorm van het gereedschapstorent

8 stations horizontale servo toren
8 stations horizontale servo toren
Centrumhoogte
mm
63
80
Herpositioneringsnauwkeurigheid van de transpositie van de gereedschapsholder
- Ik ben er.
± 16
± 16
Als ik het gereedschap in de buurt kon kiezen
mm
- Ja, dat klopt.
- Ja, dat klopt.
Andere
Afstand tussen spindelcentrum en vloer
mm
926
936
Gewicht van de machine
kg
2600
3500
Totaal vermogen van de stroomvoorziening
KVA
23
23
Algemene afmetingen ((LxWxH)
mm
1830 × 1580 × 1650
2295 × 1680 × 1650
Standaardconfiguratie:

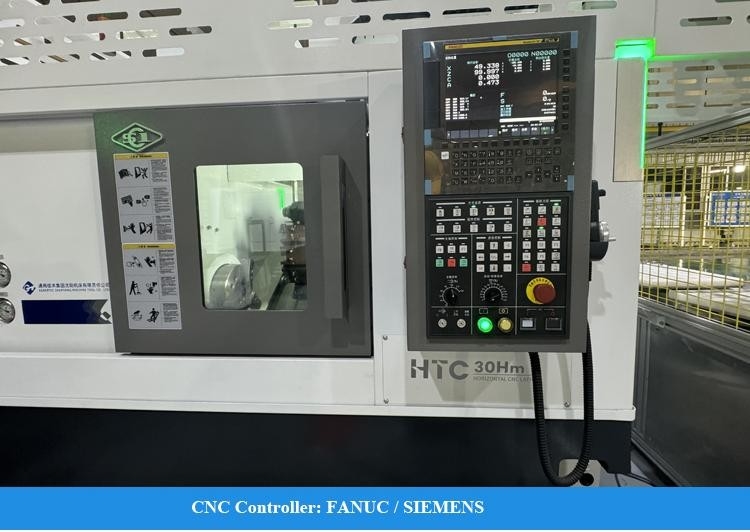

1,FANUC-0i-TF Plus (5) systeem (H/S-serie)
2,GSK988TA-systeem (Q-serie)

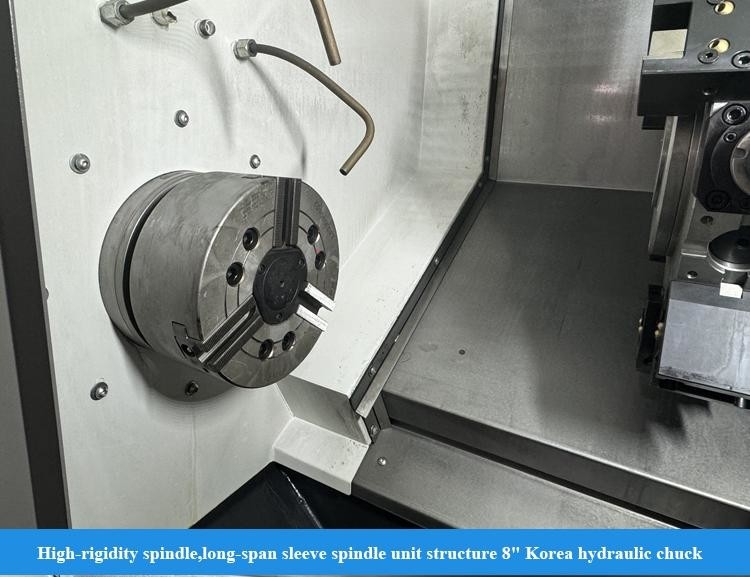

3,Sleeve-type spindel
4"Hole chuck oliecilinder"
5Servo-gereedschapswagen met 8 stations
Optioneel:
1,Siemens-systeem
2,Toolinstellingmeter
3Servo-gereedschapswagen met 12 stations
4"Maatwerkstukmeting"
5"Machine-gereedschapswagen"
6Olie mist verzamelaar
7Achterste chipverwijder
8"Detectie van schade aan gereedschappen"
9Pneumatische deur


Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
Slant Bed CNC-draaifabriek HTC30H Hoog-precisieverwerking van verschillende kleine onderdelen CNC-draaifabriek 10
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
Slant Bed CNC-draaifabriek HTC30H Hoog-precisieverwerking van verschillende kleine onderdelen CNC-draaifabriek 11

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
