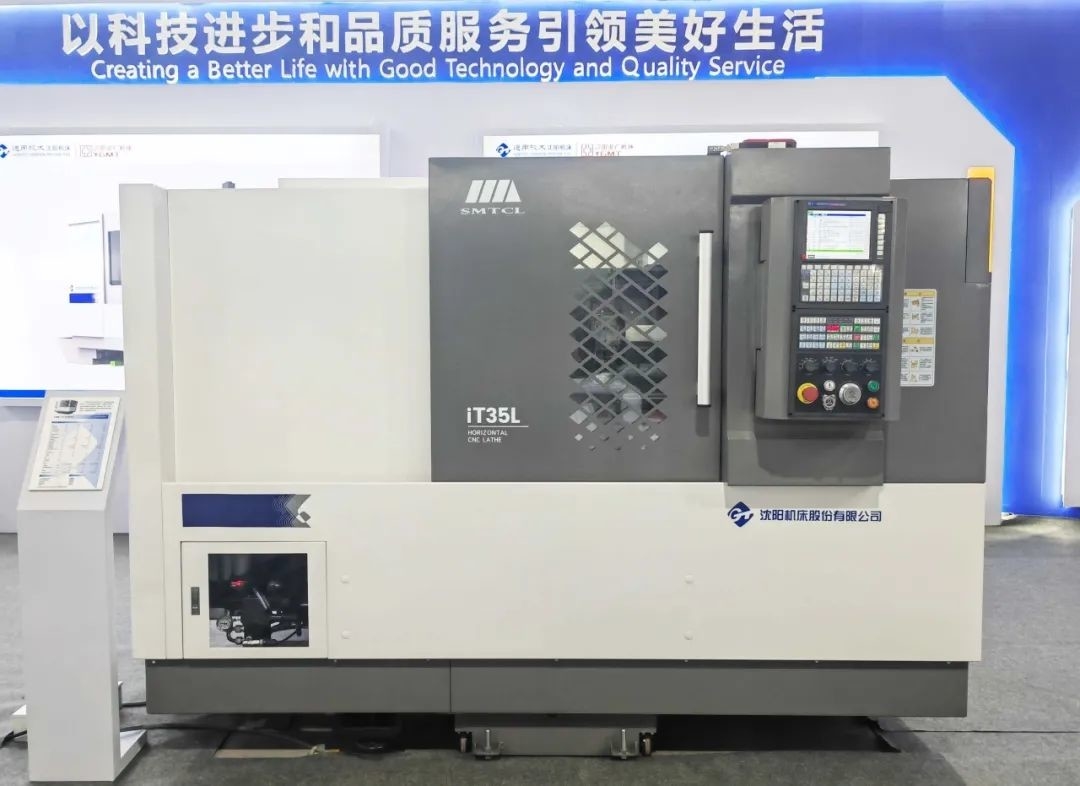

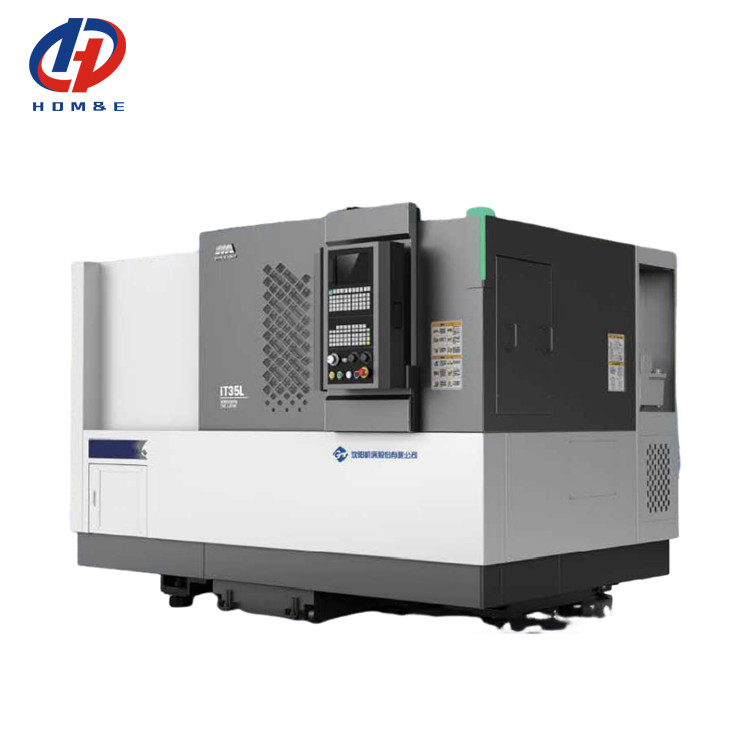

CNC Draaibank IT35L Metalen Horizontale CNC Draaibank Machine Max. Zwenk Over Bed 580mm SMTCL Schuine Bed CNC Draaibank
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | iT35L |
|---|---|---|---|
| CNC -besturingssysteem: | GSK | CNC of niet: | CNC |
| Sleutelwoord: | CNC van het hellingsbed Draaibank | Max. Gekeerde lengte (mm): | 500 |
| Max. Spindel snelheid (rpm): | 4000 t/m | Vervoer (X-as) ((mm): | 260 |
| Vervoer (Z-as) ((mm): | 510 | Maximale draaidiameter: | Φ360 |
| Maximale draailengte: | 500 | Maximale schommeling over het bed: | Φ580 |
| Maximaal swing over glijbaan: | Φ330 | ||
| Markeren |
Metalen horizontale CNC-draaiwerktuigen,IT35L CNC draaibank,CNC van het hellingsbed Draaibank |
||
Productbeschrijving
Productbeschrijving:
IT35is een machine tool met hoge prestaties, die geavanceerde ontwerpconcepten en productieprocessen gebruikt en een uitstekende stabiliteit en precisie heeft.Deze machine heeft een compacte structuur en een kleine vloeroppervlakteDe IT35 is uitgerust met een krachtig spindelsysteem dat hoge snelheid en groot koppel kan leveren om aan verschillende verwerkingsbehoeften te voldoen.De hoge precisie van de geleidingsrails en de loodschroeven zorgen voor een soepele en nauwkeurige bewegingWat het besturingssysteem betreft, gebruikt de IT35 een geavanceerd numeriek besturingssysteem dat eenvoudig te bedienen en flexibel te programmeren is.Het kan hoge precisie verwerking van complexe onderdelen te realiserenTegelijkertijd heeft deze werktuigmachine ook een efficiënt automatisch werktuigwisselingssysteem, dat de bewerkingstijd aanzienlijk verkort en de productie-efficiëntie verbetert.
Productkenmerken:
1,Hoge stijfheid
* Analyse van eindige elementen om de hele machinestructuur te optimaliseren

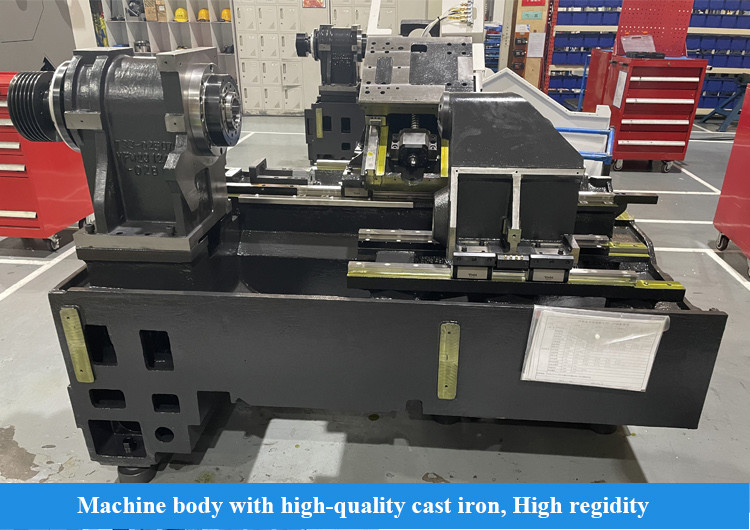

* Het bed is gemaakt van kwalitatief hoogwaardige gietstukken met een redelijke staafopstelling

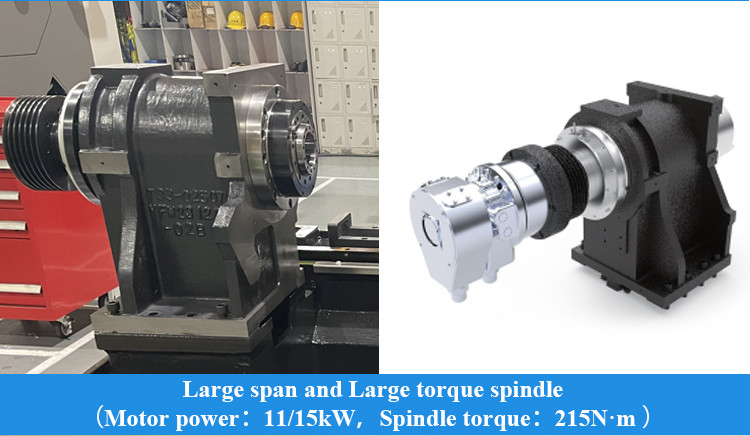

* Configuratie van grote span, grote koppel spindle, verbeteren snijstijfheid
* Precisie schraapproces, verbetering van de verbindingsstijfheid
|
Posten
|
Eenheid
|
Specificatie
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Maximale draaidiameter
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
Maximale draailengte
|
mm
|
350
|
500
|
500
|
|
|
Maximale schommeling over het bed
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
Maximaal swing over glijbaan
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
Spindel
|
spindelneus
|
|
A2-6
|
A2-6
|
A2-8
|
|
voorste lagerdia.
|
mm
|
100
|
100
|
120
|
|
|
spindelconic en gatgrootte
|
|
1:20;Φ70
|
1:20;Φ70
|
1:20;Φ90
|
|
|
dis.of spindelgat
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
Maximaal per dag.
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

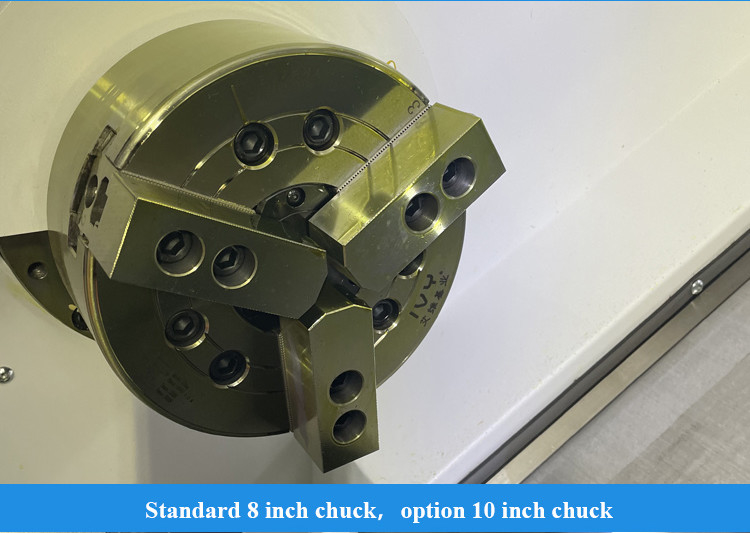

maat van de schok
|
Inch
|
8
|
8
|
10
|
|
|
spindel snelheid
|
r/min
|
4000
|
4000
|
3500
|
|
|
nominale koppel van de spindel
|
Nm
|
158 ((666 r/min)
|
158 ((666 r/min)
|
243 ((588 r/min)
|
|
|
maximaal spindelkoppel
|
Nm
|
215 ((666 r/min)
|
215 ((666 r/min)
|
300 ((588 r/min)
|
|
|
maximaal motorvermogen continu/30 min
|
kW
|
Geliefd zijn, 15/11
|
Geliefd zijn, 15/11
|
15/18.5
|
|
|
Voeding
|
X/Z snelle traverse
|
m/min
|
30
|
30
|
24
|
|
x-asreizen
|
mm
|
200
|
200
|
260
|
|
|
z-asreizen
|
mm
|
350
|
510
|
505
|
|
|

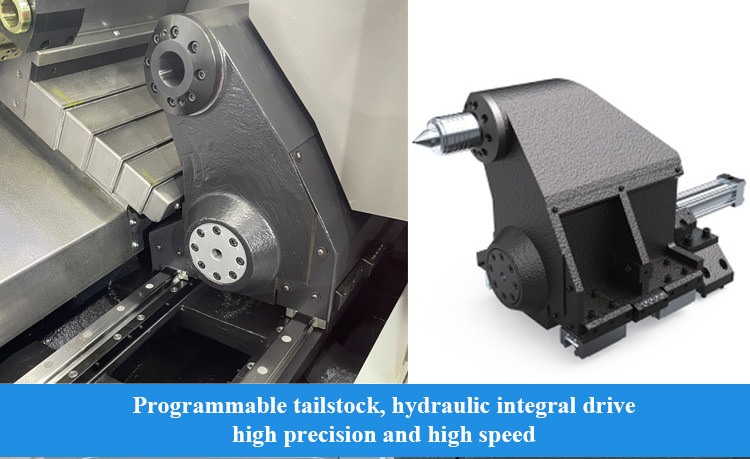

Tailstock
|
Tailstock reizen
|
mm
|
- Nee.
|
400
|
400
|
|
Tailstockconic
|
Morse-taal
|
- Nee.
|
MT-5
|
MT-5
|
|
|
Toren
|
torentyp
|
|
Horizontale 8-station servo toren
|
Horizontale 8-station servo toren
|
Horizontale 8-station servo toren
|
|
middelste hoogte
|
mm
|
80
|
80
|
100
|
|
|
roterende positionering
|
- Ik ben er.
|
± 16
|
± 16
|
± 16
|
|
|
andere
|
gewicht
|
kg
|
3300
|
3600
|
3700
|
|
totale afmetingen ((L*W*H)
|
mm
|
2330 × 1675 × 1760
|
2550 × 1675 × 1760
|
2550 × 1675 × 1820
|
|
|
Standaardconfiguratie:
1,GSK988TA-controller
2,Solid Chuck & Cylinder Chinese merk 3,8 posities torent 4Hydraulisch station Chinees merk 5Chippokist. |
Selectieve configuratie
1, Zijdelingse vervoerder
2Achter vervoerband. 3Speciale Chuck. 4Speciale cilinder 5Speciale torent |
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
