Horizontale CNC Draaibank IT35L Horizontale 8-stations Servo Revolver FANUC Aandrijving SMTCL Schuinbed CNC Draaibank
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | iT35L |
|---|---|---|---|
| CNC -besturingssysteem: | GSK | CNC of niet: | CNC |
| Sleutelwoord: | CNC van het hellingsbed Draaibank | Max. Gekeerde lengte (mm): | 500 |
| Max. Spindel snelheid (rpm): | 4000 t/m | Vervoer (X-as) ((mm): | 260 |
| Vervoer (Z-as) ((mm): | 510 | Maximale draaidiameter: | Φ360 |
| Maximale draailengte: | 500 | Maximale schommeling over het bed: | Φ580 |
| Maximaal swing over glijbaan: | Φ330 | ||
| Markeren |
Horizontale 8 stations CNC-draai,Metalen Slant Bed CNC draaibank,IT35L Horizontale CNC-draai |
||
Productbeschrijving
Productbeschrijving:

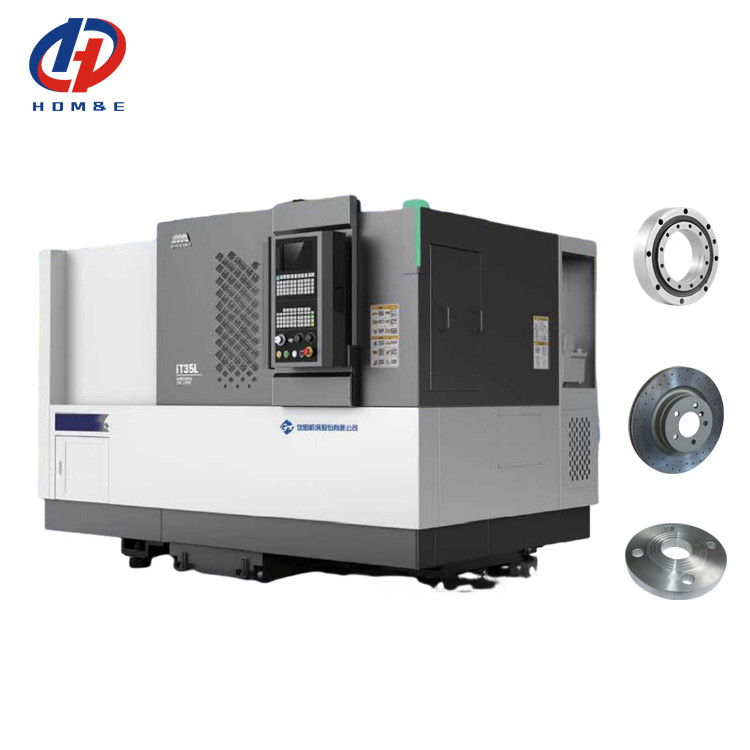

SMTCL Horizontale CNC Draaibank IT35L Horizontale 8-stations Servo Revolver FANUC Aandrijving Metalen Schuinbed CNC Draaibank
De IT35-serie is een numeriek gestuurde draaibank met uitstekende prestaties. Hij maakt gebruik van geavanceerde ontwerpconcepten en fabricageprocessen, met een compacte structuur en is duurzaam. Hij heeft hoogwaardige bewerkingsmogelijkheden en kan precisiebewerking van complexe onderdelen realiseren. De spilsnelheid is hoog en de snij-efficiëntie is uitstekend. De bediening is
eenvoudig en hij is uitgerust met een intelligent besturingssysteem, wat het voor operators gemakkelijk maakt om snel aan de slag te gaan. Hij wordt veel gebruikt in industrieën zoals de auto-industrie, elektronica en machinebouw, en kan voldoen aan de diverse bewerkingsbehoeften van verschillende klanten. Shenyang Machine Tool IT35 biedt sterke ondersteuning voor de productie en verwerking van bedrijven met zijn stabiele prestaties en betrouwbare kwaliteit.
Producteigenschappen:
1, Hoge stijfheid
* Eindige elementenanalyse om de structuur van de hele machine te optimaliseren

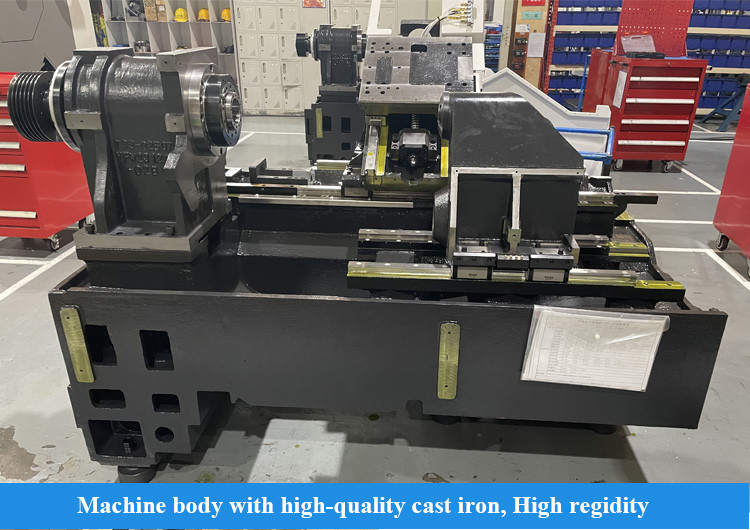

* Het bed is gemaakt van hoogwaardige gietstukken met een redelijke balkindeling
* Configuratie van een grote overspanning, grote koppelspil, verbeter de snijstijfheid
* Precisie schraapproces, verbeter de verbindingsstijfheid
|
Item
|
Eenheid
|
Specificatie
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Maximale draaidiameter
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
Maximale draailengte
|
mm
|
350
|
500
|
500
|
|
|
Maximale zwenk over bed
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
Max. zwenk over slede
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
Spindel
|
spilneus
|
|
A2-6
|
A2-6
|
A2-8
|
|
diameter voorlager
|
mm
|
100
|
100
|
120
|
|
|
spilconus en gatgrootte
|
|
1:20;Φ70
|
1:20;Φ70
|
1:20;Φ90
|
|
|
afst. van spilgat
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
max. dia. van staaf
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

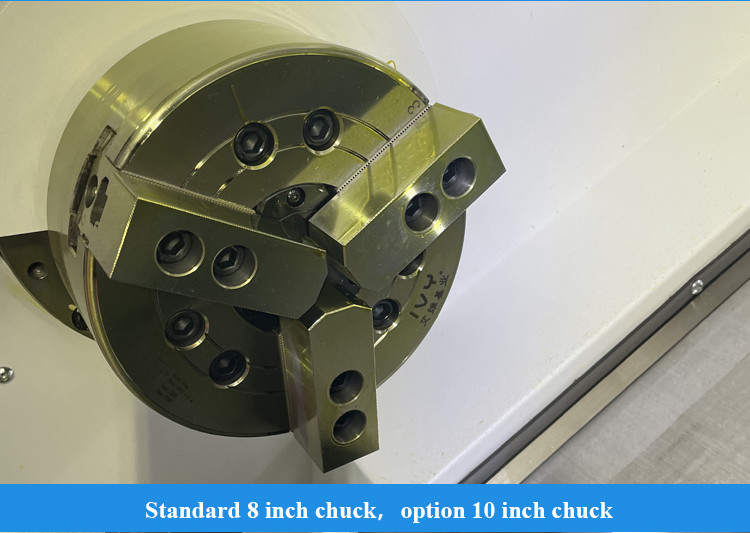

klauwplaatgrootte
|
inch
|
8
|
8
|
10
|
|
|
spilsnelheid
|
tpm
|
4000
|
4000
|
3500
|
|
|
spil nominaal koppel
|
Nm
|
158(666r/min)
|
158(666r/min)
|
243(588r/min)
|
|
|
max. spilkoppel
|
Nm
|
215(666r/min)
|
215(666r/min)
|
300(588r/min)
|
|
|
max. motoruitgangsvermogen continu/30min
|
kW
|
11/15
|
11/15
|
15/18.5
|
|
|
Voeding
|
X/Z snelle traverse
|
m/min
|
30
|
30
|
24
|
|
x-as verplaatsing
|
mm
|
200
|
200
|
260
|
|
|
z-as verplaatsing
|
mm
|
350
|
510
|
505
|
|
|
Losse kop
|
losse kop verplaatsing
|
mm
|
NEE
|
400
|
400
|
|
losse kop conus
|
morse
|
NEE
|
MT-5
|
MT-5
|
|
|
Revolver
|
revolvertype
|
|
Horizontale 8-stations servorevolver
|
Horizontale 8-stations servorevolver
|
Horizontale 8-stations servorevolver
|
|
centerhoogte
|
mm
|
80
|
80
|
100
|
|
|
roterende positionering
|
Sec.
|
±1.6
|
±1.6
|
±1.6
|
|
|
Overig
|
gewicht
|
kg
|
3300
|
3600
|
3700
|
|
totale afmetingen (L*B*H)
|
mm
|
2330×1675×1760
|
2550×1675×1760
|
2550×1675×1820
|
|
|
Standaard configuratie:

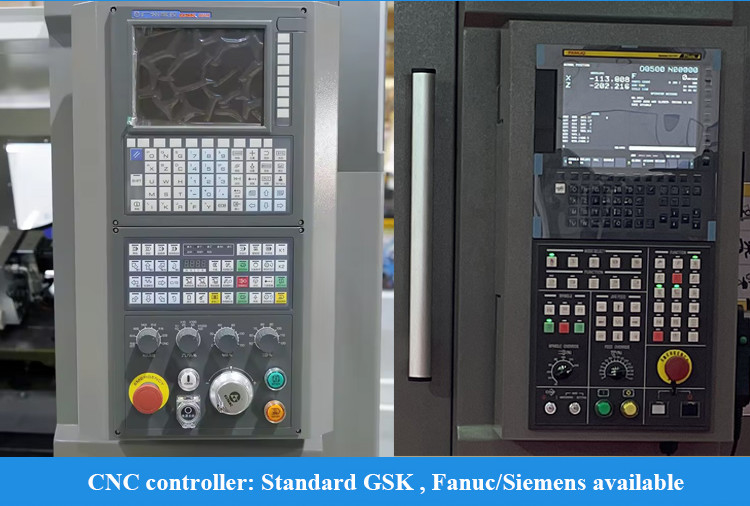

1, GSK988TA controller
2, Massieve klauwplaat & cilinder Chinees merk 3, 8 posities revolver 4, Hydraulisch station Chinees merk 5, Spaandoos |
Selectieve configuratie:
1, Zijtransporteur
2, Achtertransporteur 3, Speciale klauwplaat 4, Speciale cilinder 5, Speciale revolver |
ONZE Service:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1. Elk onderdeel moet worden geïnspecteerd
2. Meer dan 100 productieprocescontrole
3. Meer dan 200 inspectie-items
4. Monsterbewerking van elke machine
5. 72 uur proefdraaien voor levering
◆ 30 jaar + R&D geschiedenis, het bedrijf is opgericht in 1993
◆ High-tech fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkoop en ingenieurs voor directe service (24 uur online)
◆ Upgraden van het mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerp principe: eenvoudig onderhoud & installatie, lage kosten onderhoud, heeft geen invloed op de productie
FAQ:
V1. Bent u een handelsbedrijf of een productiebedrijf?
vanaf de datum van de vrachtbrief van de machine.
Pre-sales: Aangepaste oplossingen, planning en ontwerp; One-to-one service
After sales: 7 dagen 24 uur online service, begeleiding op afstand bij installatie, koppeling met het softwaresysteem van de klant
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
