Plaats van herkomst:
China
Merknaam:
SMTCL
Certificering:
CE ISO certification
Modelnummer:
iT35L
Video
Video
Video
Productbeschrijving:

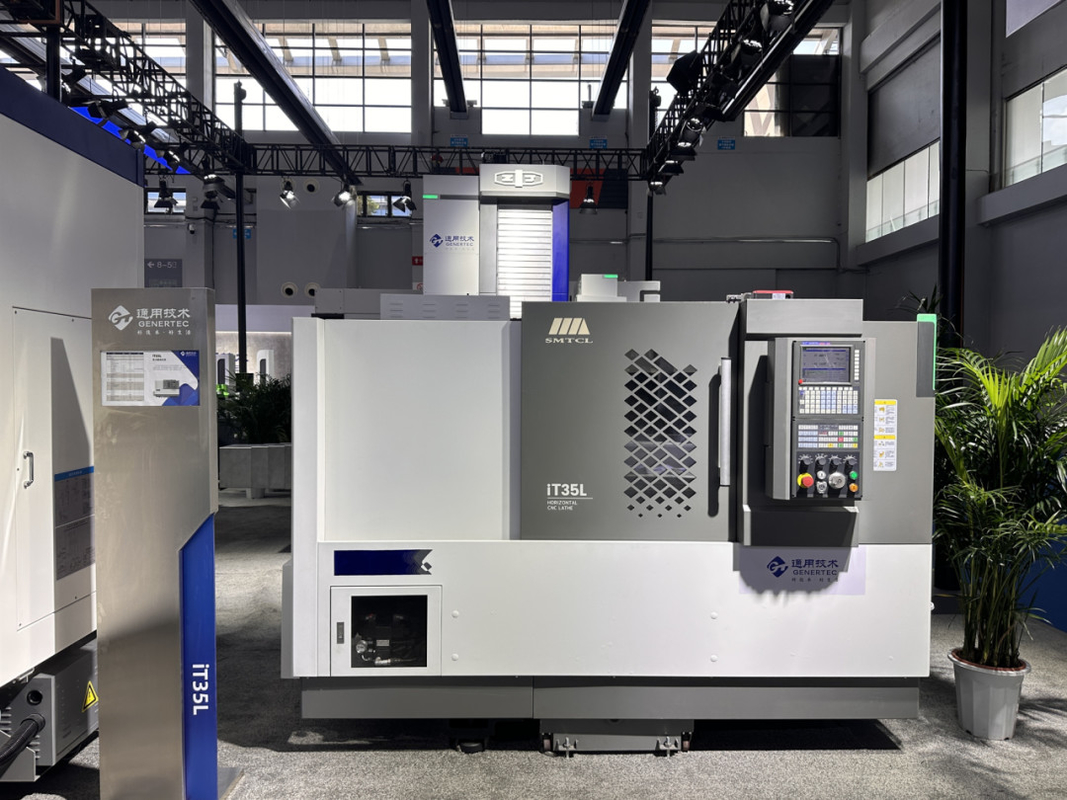

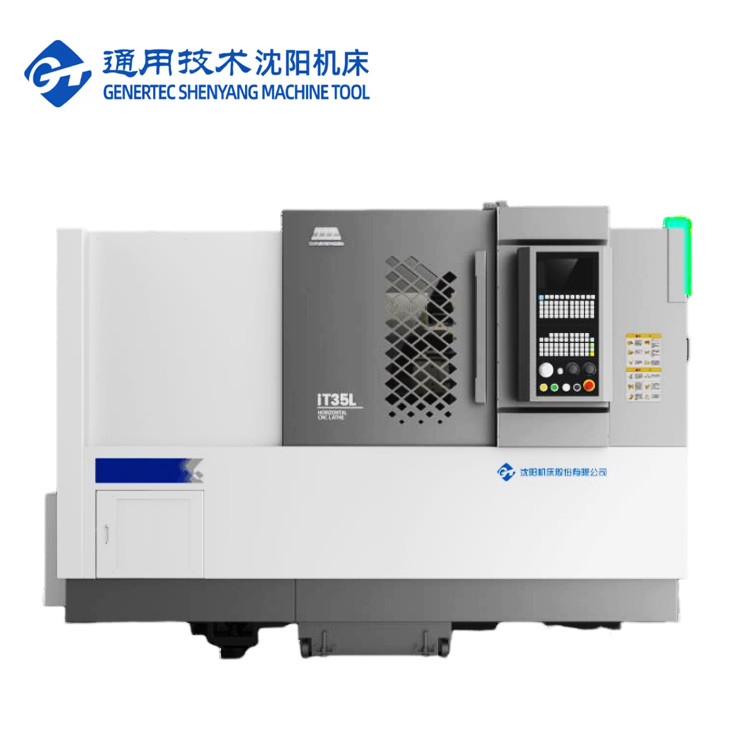

SMTCL Horizontale CNC draaibank Metalen draaibank IT35L CNC freesmachine Slant Bed CNC draaibank
horizontale CNC-draaibank van de IT-serieis geschikt voor het verwerken van alle soorten schijf- en korte asonderdelen, kan de eindkant en de eindgroef, de buitenste cirkel en de binnenste gatdraad draaien,de groef en het draaivlak en andere geometrische kenmerken. kan voldoen aan de automotive, lager, machinebouw, non-ferrometalen en andere industrieën voor roterende onderdelen van efficiënte, grote hoeveelheden, hoge precisie verwerking vereisten.
Productkenmerken:
1,Hoge stijfheid
* Analyse van eindige elementen om de hele machinestructuur te optimaliseren

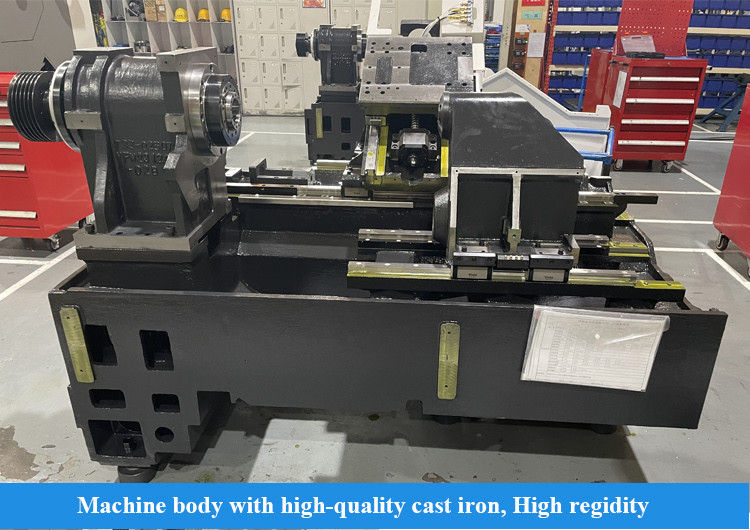

* Het bed is gemaakt van kwalitatief hoogwaardige gietstukken met een redelijke staafopstelling

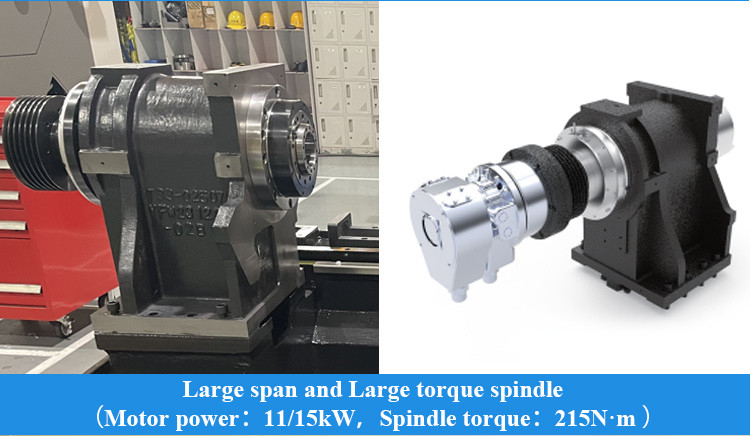

* Configuratie van grote span, grote koppel spindle, verbeteren snijstijfheid
* Precisie schraapproces, verbetering van de verbindingsstijfheid
|
Posten
|
Eenheid
|
specificatie (IT 35L)
|
||
|
Maximale draaidiameter
|
mm
|
Φ360
|
||
|
Maximale draailengte
|
mm
|
500
|
||
|
Maximale schommeling over het bed
|
mm
|
Φ580
|
||
|
Maximaal swing over glijbaan
|
mm
|
Φ330
|
||
|
Spindel
|
|
|||
|
spindelneus
|
mm
|
A2-6
|
||
|
voorste lagerschijf
|
mm
|
100
|
||
|
spindelconic en gatgrootte
|
mm
|
1:20; Φ70
|
||
|
dis.of spindelgat
|
mm
|
Φ65
|
||
|
Maximaal per dag.
|
mm
|
Φ50
|
||
|

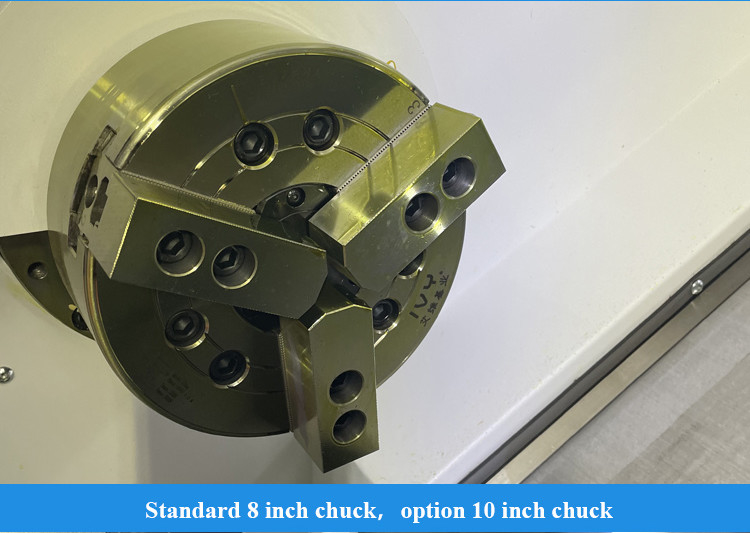

maat van de schok
|
Inch
|
8
|
||
|
spindel snelheid
|
r/min
|
4000
|
||
|
nominale koppel van de spindel
|
Nm
|
158 ((666 r/min)
|
||
|
maximaal spindelkoppel
|
Nm
|
215 ((666 r/min)
|
||
|
maximaal motorvermogen continu/30 min
|
kW
|
Geliefd zijn, 15/11
|
||
|
Voeding
|
|
|||
|
Maximale snelheid X/Z
|
m/min
|
30
|
||
|
x-asreizen
|
mm
|
200
|
||
|
z-asreizen
|
mm
|
510
|
||
|

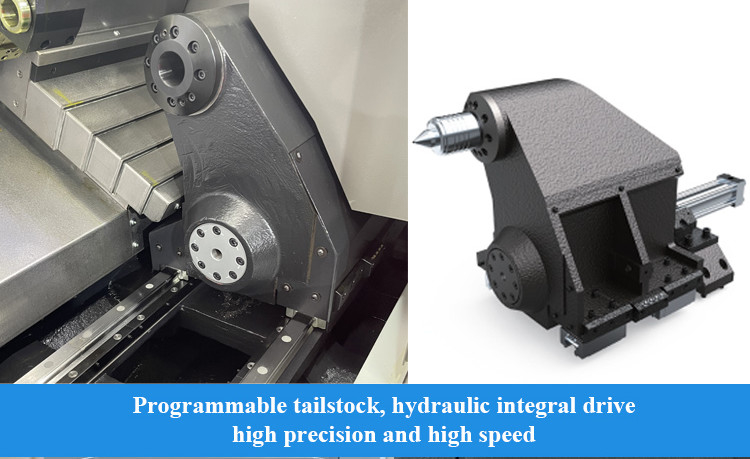

Tailstock
|
|
|
||
|
Tailstock reizen
|
mm
|
400
|
||
|
Tailstockconic
|
Morse-taal
|
MT-5
|
||
|
Toren
|
|
|||
|
torentyp
|
|
Horizontale 8-station servo toren
|
||
|
middelste hoogte
|
mm
|
80
|
||
|
roterende positionering
|
SEC.
|
± 16
|
||
|
andere
|
|
|||
|
gewicht
|
KG
|
3600
|
||
|
totale afmetingen
Ik heb het niet gedaan. |
mm
|
2550 × 1675 × 1760
|
||
Toepassing in de industrie:
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
