Plaats van herkomst:
China
Merknaam:
SMTCL
Certificering:
CE ISO certification
Modelnummer:
HTC50B
Video
Video
Video
Productbeschrijving:
Productkenmerken:
1. Hoog stijfheid integraal bed
|
Posten
|
Eenheid
|
HTC50B-serie
|
|
Maximale schommeldiameter boven het bed
|
mm
|
700/670/670
|
|
Maximale snijlengte
|
mm
|
1000/1500/2000
|
|
Maximale snijdiameter
|
mm
|
Schacht 500/schijf 550
|
|
Maximale schommeldiameter boven het voertuig
|
mm
|
500
|
|

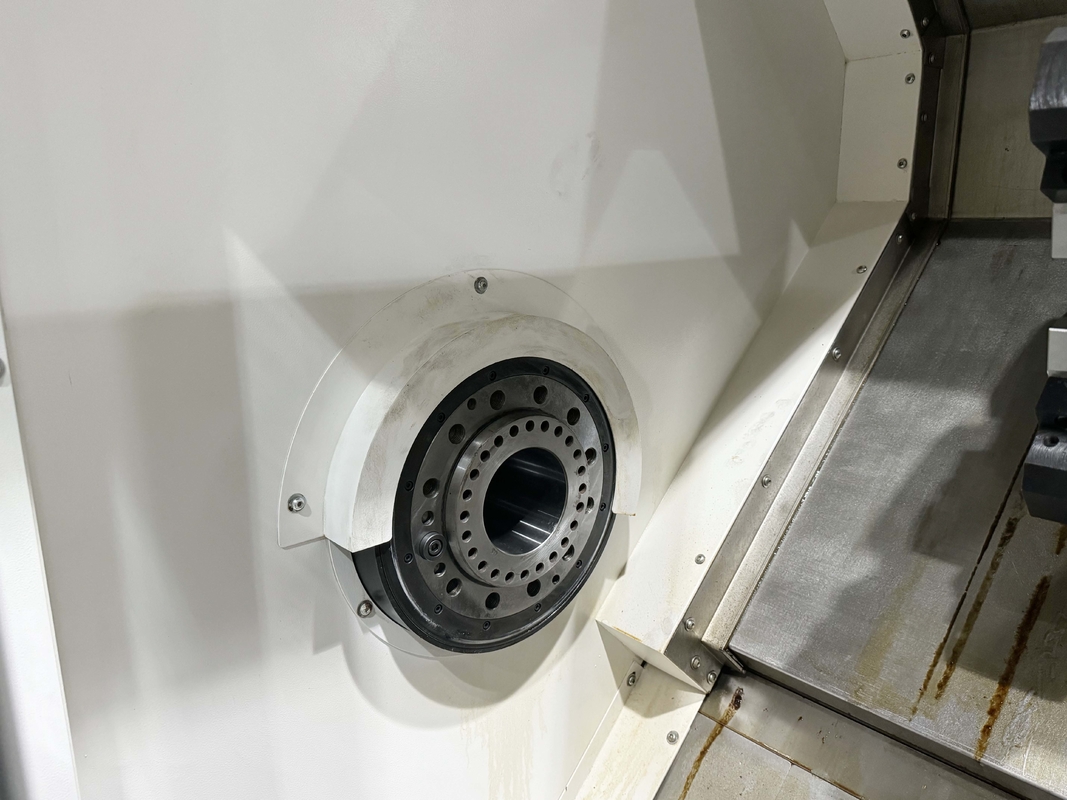

Spindel neus
|
|
A2-11
|
|
De diameter van het spindelgat
|
mm
|
104 |
|
Spindelversnellingsbereik
|
r/min/Nm
|
35~3000/890 FAUNC-systeem
|
|
Maximaal uitgangsmoment van de spindel30 minuten / continu
|
kW
|
30/22
|
|
Schokdiameter
|
Inch
|
12'
|
|
X-as snelle snelheid
|
m/min
|
30 |
|
Z-as snelle snelheid
|
m/min
|
30 |
|
Vervoer op de X-as
|
mm
|
320
|
|
Z-asvervoer
|
mm
|
1050/1550/2050
|
|
Diameter van de schors
|
mm
|
120
|
|
Reizen met staartstok
|
mm
|
150
|
|
Reizen van staartbestanden
|
mm
|
800/1300/1800
|
|
Koepelspindel van het staartstuk
|
Morse
|
5#
|
|
Standaard torentvorm
|
|
Horizontale 12-stations servo toren
|
|
Externe gereedschap
|
mm
|
25 × 25
|
|
De diameter van de boorstaaf
|
mm
|
F50/F40/F32/F25
|
|
Type schijf
|
kg
|
200
|
|
Schachttype
|
kg
|
800
|
|
Gewicht van de machine
|
|
7000/8500/10000
|
|
Lengte × breedte × hoogte
|
mm
|
3700 × 2210 × 2200
4300 × 2210 × 2200 4900 × 2210 × 2200Hoofdnauwkeurigheid |
|
Inspectiepunten
|
Fabrieksnorm
|
|
|
Bewerkingsnauwkeurigheid
|
IT6
|
|
|
Rondheid van het bewerkte werkstuk (mm)
|
0.0025
|
|
|
Cylindrisiteit van het bewerkte werkstuk (mm)
|
0.016/300
|
|
|
Vlakheid van het bewerkte werkstuk (mm)
|
0.020/Ф300
|
|
|
Ruwheid van het bewerkte werkstuk
|
Ra1,25 μm
|
|
|
Positioneringsnauwkeurigheid
|
X-as (mm)
|
0.010
|
|
Z-as (mm)
|
0.015
|
|
|
Herhalingspositie-nauwkeurigheid
|
X-as (mm)
|
0.005
|
|
Z-as (mm) Z
|
0.007
|
|
Hoofdconfiguratie
|
- Nee, dat is niet waar.
|
Naam
|
Vervaardiging
|
Opmerkingen
|
|
1
|
CNC-systeem
|
GSK
|
Facultatief FANUC
|
|
2
|
Hoofdmotor
|
GSK
|
Facultatief FANUC
|
|
3
|
Servomotor
|
GSK
|
Facultatief FANUC
|
|
4
|
Tweeassige schroef
|
Huishoudelijk
|
|
|
5
|
tweeassige kogelgeleider
|
Huishoudelijk
|
|
|
6
|
Spindellagers
|
Geïmporteerd
|
|
|
7
|
Schroeflagers
|
Geïmporteerd
|
|
|
8
|

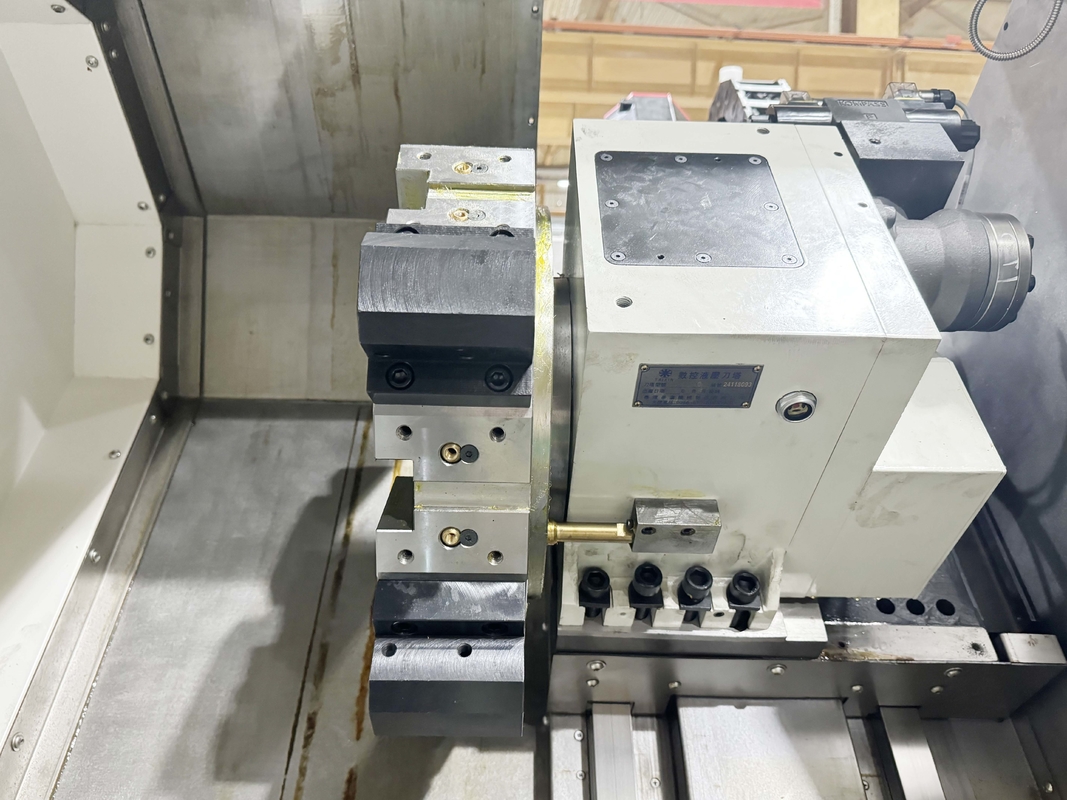

12 stations servo toren
|
IEEPO
|
Centrumhoogte 100
|
|
9
|
Chuck.
|
Provincie Taiwan/Korea
|
102Medium vaste stof
|
|
10
|

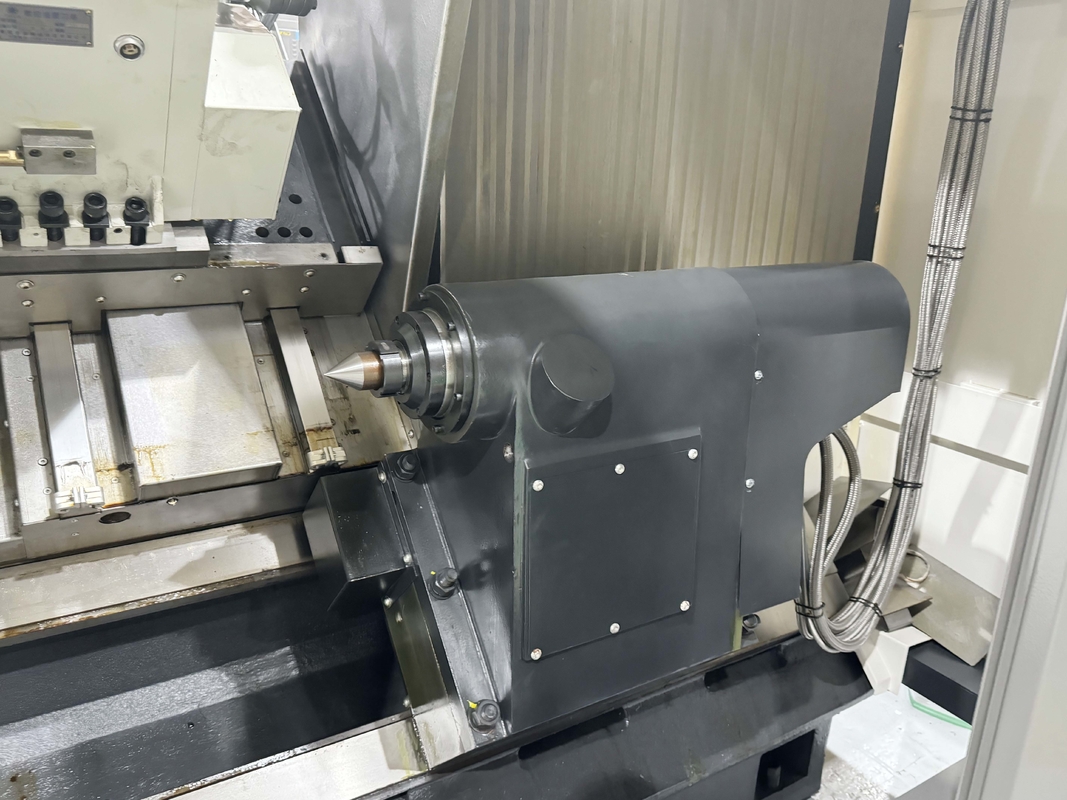

Tailstock
|
Onze fabriek.
|
Handmatig staartstok zonder handvat
|
|
11
|
Koeldoos met chips
|
Huishoudelijk
|
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
