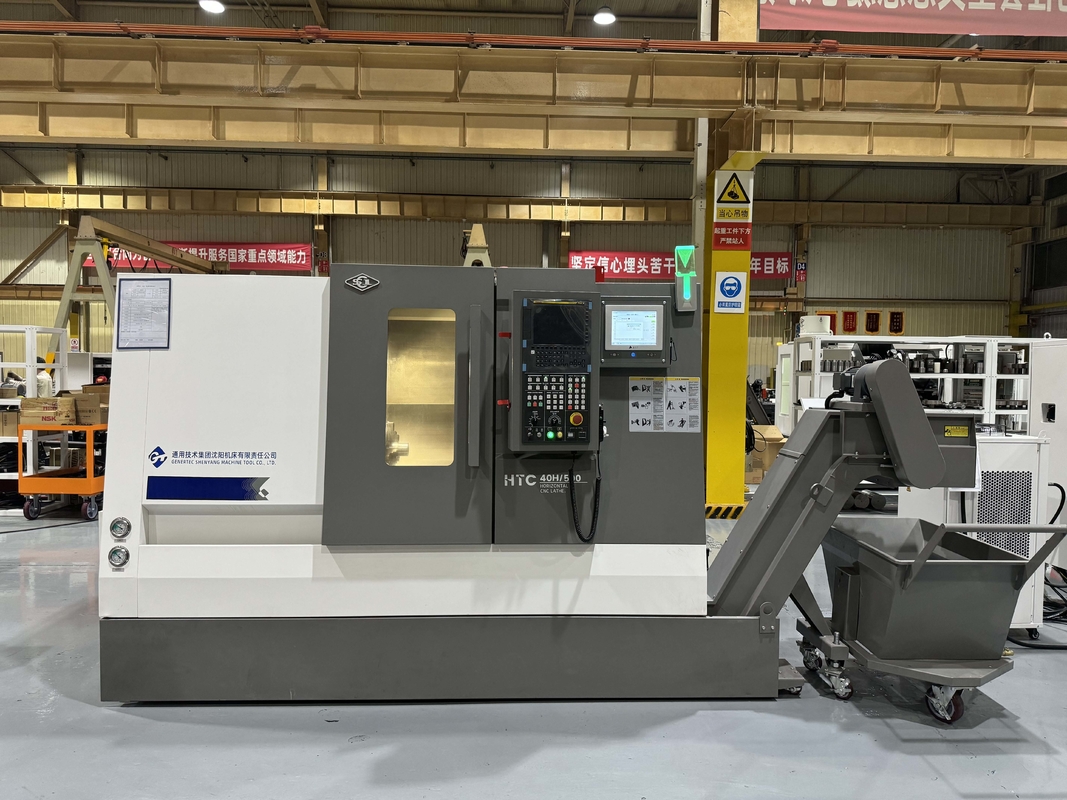

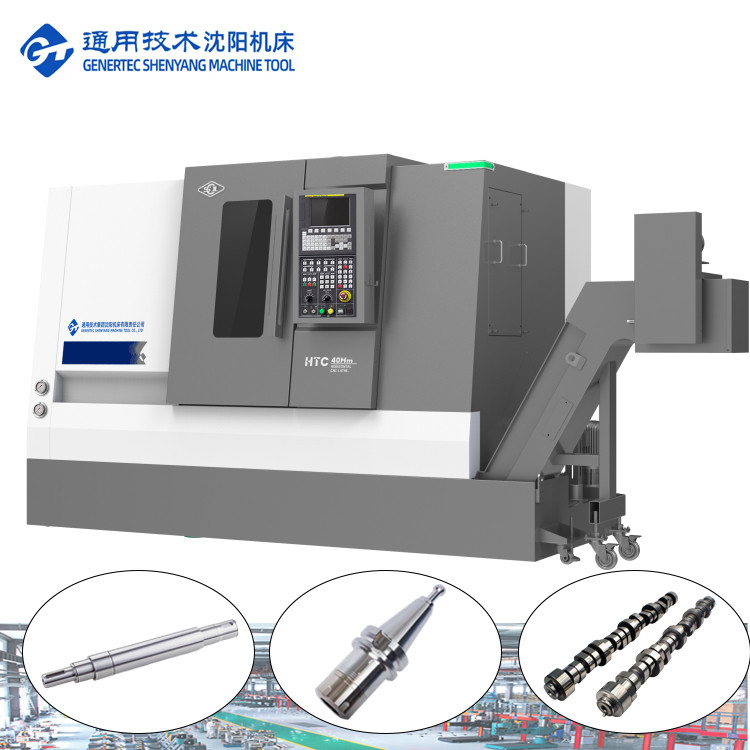

Kwaliteit Horizontale CNC draaibank HTC40H/500 Automobiel mandrels Motorschachten Tandwielassen Bewerking CNC draaibank fabriek

Horizontale CNC draaibank HTC40H/500 Automobiel mandrels Motorschachten Tandwielassen Bewerking CNC draaibank

Name: Horizontale CNC draaibank HTC40H/500 Automobiel mandrels Motorschachten Tandwielassen Bewerking CNC draaibank
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC 40H/500
Availability: InStock

Merknaam: SMTCL

Modelnummer: HTC 40H/500

Plaats van herkomst: China

Certificering: CE ISO certification

Minimale bestelhoeveelheid: 1

Leveringscapaciteit: 50 stuks per maand

Taggen

CKA6136 de vlakke Machine van de Beddraaibank

5.5KW de vlakke Machine van de Beddraaibank

CKA6136 CNC Horizontale Machine

Productgegevens

Merknaam:	SMTCL	Modelnummer:	HTC 40H/500
CNC of niet:	CNC	Sleutelwoord:	Horizontaal CNC-draaicentrum
Max.Cutting Lengte:	500 mm	Max. Scherpe Dia.:	380 mm
Max. Zwemmen over het bed.:	560 mm	X Axis Travel:	200 mm
Z Axis Travel:	560 mm	Spindelsnelheid:	4500 r/min
Markeren	Motorassen CNC draaibank , Automobiele mandrels CNC draaibank , Verstelwerkers CNC-draaibank

Productbeschrijving

Horizontale CNC draaibank HTC40H/500 Automobiel mandrels Motorschachten Tandwielassen Bewerking CNC draaibank 0

Productbeschrijving:

SMTCL Horizontale CNC Draaibank HTC40H/500 Automandrels Motorschachten Tandwielassen Bewerking CNC Draaibank

De nieuwe generatie HTC-H/S CNC draaibanken zijn geoptimaliseerd door professionele ontwerp- en analyse software. Geassembleerd, geverifieerd en verbeterd met geavanceerde productie- en testtechnologie. Ze hebben goede snijprestaties en kunnen verschillende roterende onderdelen bewerken.
HTC 40H/500 CNC draaibankennemen een klein oppervlak in beslag en zijn geschikt voor zeer nauwkeurige bewerking van diverse kleine onderdelen, waardoor effectief kan worden voldaan aan de bewerking van auto's, lagers, hardware, medische en andere industrieën.

Producteigenschappen:

1, Hoge Efficiëntie

◆ Hoge snelle verplaatsingssnelheid van twee assen
◆ Gesplitste servo-losse kop
◆ Zeer efficiënte servo-gereedschapshouder
◆ Optionele sub-spindel multi-sequentie geïntegreerde bewerking

2, Hoge Precisie

◆ Zeer nauwkeurige voorgespannen schroef
◆ Foutcompensatietechnologie
◆ Kwantificering van processtandaarden
◆ Strikte inspectienormen

3, Hoge Stijfheid

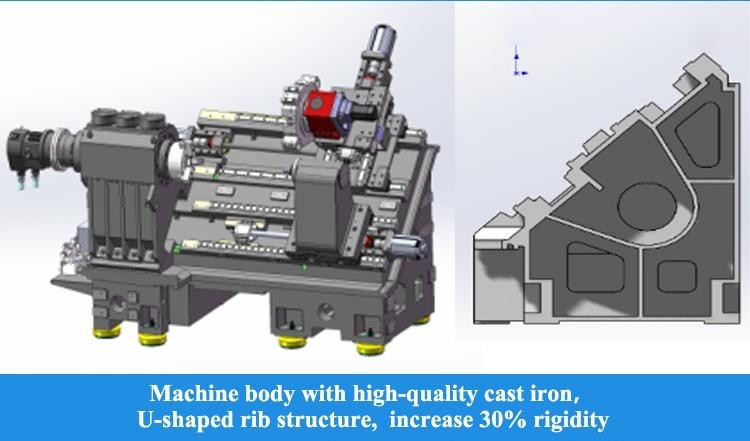

◆ Hoogwaardig gietijzeren bed en andere belangrijke gietstukken

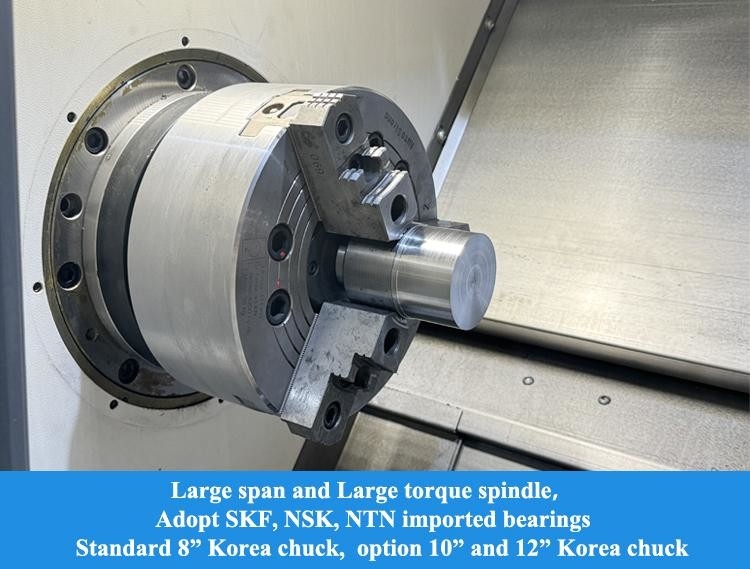

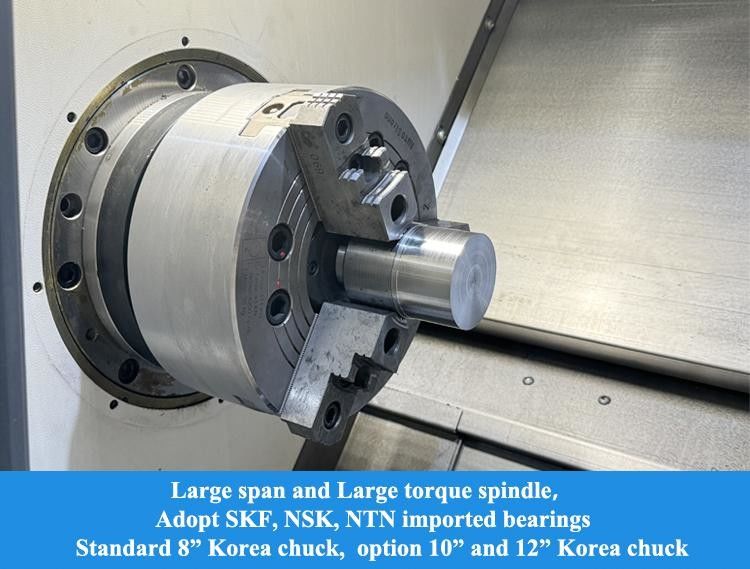

◆ Grote spilunit
◆ Boogvormige anti-buigbedopening
◆ Kleine spindelstructuur losse kop

Productdetails:

Horizontale CNC draaibank HTC40H/500 Automobiel mandrels Motorschachten Tandwielassen Bewerking CNC draaibank 1

Snelle verplaatsingssnelheid: 30 m/min

De servomotor is direct verbonden met de kogelomloopspindel via een koppeling, waardoor tussenliggende verbindingen worden verminderd en een spelingvrije transmissie wordt bereikt. De X- en Z-as geleidingen gebruiken geïmporteerde lineaire rollende geleidingen om een hoge stijfheid, goede dynamische prestaties en nauwkeurigheid te garanderen, de werksnelheid te verhogen en de productie-efficiëntie te verbeteren.

Horizontale CNC draaibank HTC40H/500 Automobiel mandrels Motorschachten Tandwielassen Bewerking CNC draaibank 2

Gesplitste Servo Losse Kop

De losse kop kan op een optionele servogestuurde manier worden verplaatst, waardoor de bewegingssnelheid en de werkklemkracht van de losse kop nauwkeurig kunnen worden geregeld en flexibel kunnen worden aangepast aan de bewerkingsvereisten, waardoor de losse kop snel naar het werkstuk kan naderen en zonder impact kan worden vastgezet, en real-time feedback kan geven over de vastzetpositie. Verbeter de productie-efficiëntie. Het maakt gebruik van een boven- en ondergesplitste losse kop, gemakkelijk om de nauwkeurigheid aan te passen en de onderhoudsefficiëntie te verbeteren.

Dubbele vaste voorgespannen structuur

Horizontale CNC draaibank HTC40H/500 Automobiel mandrels Motorschachten Tandwielassen Bewerking CNC draaibank 3

De X-as ontwikkelt een dubbele vaste ondersteuningsstructuur en gebruikt een voorgespannen schroef om voorspanvervorming en temperatuurstijging effectief te compenseren. Het werkt samen met een speciale afdichtingsstructuur om de temperatuurstijging van de schroef te verminderen, waardoor een hoge precisie en hoge precisie van de machinegereedschapvoedingsstabiliteit wordt bereikt.

Y-as configuratie

Horizontale CNC draaibank HTC40H/500 Automobiel mandrels Motorschachten Tandwielassen Bewerking CNC draaibank 4

Optionele Y-as configuratie, gecombineerd met BMT aangedreven revolver, zeer nauwkeurige C-as structuur en een verscheidenheid aan aangedreven gereedschapshouders, kan complexe oppervlaktebewerking met één installatie realiseren.

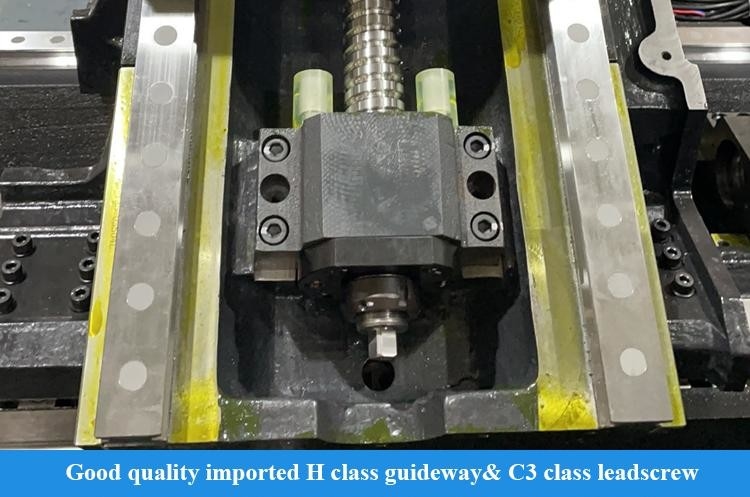

Zeer nauwkeurige kogelomloopspindel

Horizontale CNC draaibank HTC40H/500 Automobiel mandrels Motorschachten Tandwielassen Bewerking CNC draaibank 5

Het maakt gebruik van hoogwaardige geïmporteerde C3-klasse schroef en H-klasse geleiding, en wordt direct aangedreven door een servomotor om uitstekende werkingsnauwkeurigheid te bereiken.

Anti-buig zadel

Horizontale CNC draaibank HTC40H/500 Automobiel mandrels Motorschachten Tandwielassen Bewerking CNC draaibank 6

De geleidingsrailspanwijdte is redelijk vergroot, de bewegingssysteemstructuur is geoptimaliseerd en de hoofdbehuizing van het bedzadel is in een boogvorm ontworpen om de algehele stijfheid van belangrijke componenten te garanderen.

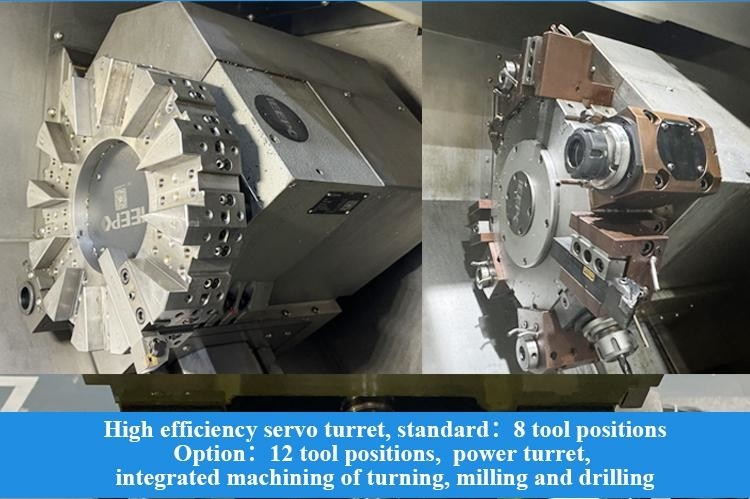

Efficiënte servo aangedreven revolver

Horizontale CNC draaibank HTC40H/500 Automobiel mandrels Motorschachten Tandwielassen Bewerking CNC draaibank 7

Standaard BMT-interface, hoge stijfheid verbinding; het gereedschap wordt aangedreven door een DIN1809-interface, die een betrouwbare transmissie en een lage uitvalfrequentie heeft; de aandrijfmotor is aan de zijkant gemonteerd en compact van structuur; het is uitgerust met een zeer nauwkeurige C-as en reminrichting om een zeer efficiënte geïntegreerde bewerking van draaien, frezen en boren te bereiken.

Interne koelgereedschapshouder

Horizontale CNC draaibank HTC40H/500 Automobiel mandrels Motorschachten Tandwielassen Bewerking CNC draaibank 8

Optionele interne koelgereedschapshouder en wateruitlaat vanuit het gereedschapscentrum realiseren efficiënte spaanafvoer tijdens bewerking van binnenboringen en garanderen de bewerkingskwaliteit

Aangedreven gereedschap freescapaciteit

Horizontale CNC draaibank HTC40H/500 Automobiel mandrels Motorschachten Tandwielassen Bewerking CNC draaibank 9

Werkstukmateriaal: HT200

Gereedschapsmodel: Ф16 spiraalboor
freessnijder
Koelstatus: waterkoeling
Productparameters:

Werkstukmateriaal: HT200
Gereedschapsmodel: Ф16 spiraalboor
Koelstatus: waterkoeling
Productparameters:

Horizontale CNC draaibank HTC40H/500 Automobiel mandrels Motorschachten Tandwielassen Bewerking CNC draaibank 10

Project

Eenheid	HTC 40H/500	HTC 40H/1000	Max. snij-dia.
mm	2750×1890×1900	Max. snijlengte	Max. snijlengte
mm	2750×1890×1900	920	Max. zwenk-dia. over bed
mm	2750×1890×1900	Max. zwenk-dia. op glijbaan	Max. zwenk-dia. op glijbaan
mm	2750×1890×1900	Spindel	Spindel
Spilneusmodel
A2-6		Binnendiameter voorlager	Binnendiameter voorlager
mm	2750×1890×1900	Revolver indexering herhaal positioneringsnauwkeurigheid	Revolver indexering herhaal positioneringsnauwkeurigheid
1:20;Φ70		Dia. van spindelgat	Dia. van spindelgat
Φ65		Max. staafdia.	Max. staafdia.
mm	2750×1890×1900	Standaard klauwplaat dia.	Standaard klauwplaat dia.
inch	8	Spindelsnelheidsbereik	Spindelsnelheidsbereik
r/min	4500	Nominaal spindelkoppel	Nominaal spindelkoppel
N·m	245(576r/min)	Spindel Max. koppel	Spindel Max. koppel
N·m	245(576r/min)	Hoofdmotor uitgangsvermogen continu/15 min.	Hoofdmotor uitgangsvermogen continu/15 min.
kW	11/15	X/Z-as	X/Z-as
X/Z-as snelle beweging
m/min	30	X-as verplaatsing	X-as verplaatsing
mm	2750×1890×1900	Z-as verplaatsing	Z-as verplaatsing
mm	2750×1890×1900	1050	Losse kop
Losse kop verplaatsing
mm	2750×1890×1900	920	Losse kop aandrijfmethode
Hydraulische aandrijving		Losse kop conusgatconus	Losse kop conusgatconus
Morse	MT-5	Revolver	Revolver
Revolver type
Horizontale 8-stations servo revolver		Middenhoogte	Middenhoogte
mm	2750×1890×1900	Revolver indexering herhaal positioneringsnauwkeurigheid	Revolver indexering herhaal positioneringsnauwkeurigheid
Sec.	±1.6	Indien gereedschap in de buurt kan worden gekozen	Indien gereedschap in de buurt kan worden gekozen
ja		Overig	Overig
Afstand tussen spindelcentrum en vloer
mm	2750×1890×1900	Machinegereedschap nettogewicht	Machinegereedschap nettogewicht
kg	4200	4750	Totaal elektrisch vermogen
KVA	27	Totale afmetingen (LxBxH)	Totale afmetingen (LxBxH)
mm	2750×1890×1900	3620×1890×1900	Opmerking: De parameters in de tabel zijn alleen ter referentie. Raadpleeg het daadwerkelijke product als er wijzigingen zijn.
ONZE Service:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt

1. Elk onderdeel moet worden geïnspecteerd
2. Meer dan 100 productieprocescontrole
3. Meer dan 200 inspectie-items
4. Monsterbewerking van elke machine
5. 72 uur proefdraaien voor levering
Waarom voor ons kiezen:

◆ Topkwaliteit gevoel, de wensen van de klant staan voorop

◆ 30 jaar + R&D geschiedenis, het bedrijf is opgericht in 1993
◆ High-tech fabrikant met onderzoeks- en ontwerpmogelijkheden
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkoop en ingenieurs voor directe service (24 uur online)
◆ Upgrades op mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerpprincipe: eenvoudig onderhoud & installatie, lage kosten onderhoud, heeft geen invloed op de productie
Over Ons:

Welkom om ons te bezoeken!

Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaal bewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten machinegereedschappen. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.

SMTCL en SYMG group

is onze samenwerkende fabriek. Het heeft meer dan 80 jaar geschiedenis in de productie van machinegereedschappen. De eerste draaibank, boormachine en kotterbank zijn hier geboren. Ze zijn een van de leiders van de Chinese machinegereedschapindustrie en de grootste machinegereedschapfabrikant in China. Machinegereedschapsproducten bestrijken auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkranen, lagers, 3C-elektronica, mallen en andere industrieën. We nemen de missie op ons om de machinegereedschappen te leveren met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!Onze Fabriek:

FAQ:

Horizontale CNC draaibank HTC40H/500 Automobiel mandrels Motorschachten Tandwielassen Bewerking CNC draaibank 12

V1. Bent u een handelsbedrijf of een productiebedrijf?

Wij zijn een productiebedrijf.

V2. Wat zijn de belangrijkste producten van uw bedrijf?

Wij zijn gespecialiseerd in allerlei machines, zoals CNC Draaibanken, CNC Freesmachines, Verticale Bewerkingscentra, Conventionele Draaibanken, Boormachines, Radiale Boormachines, enzovoort.

V3. Kunt u een aangepaste machine of SPM (Special purpose machine) leveren?

Ja, we bieden Smart CNC-oplossingen voor onze klanten om de efficiëntie te verhogen.

V4: Wat zijn uw garantievoorwaarden?

We leveren een vervanging voor onderdelen die defect blijken te zijn gedurende een periode van 12 maanden,

vanaf de datum van de vrachtbrief van de machine.
V5. Wat zijn de services?

Pre-sales: Aangepaste oplossingen, planning en ontwerp; One-to-one service
After sales: 7 dagen 24 uur online service, Remote begeleiding van installatie, koppeling met het softwaresysteem van de klant
V6: Waarom voor uw bedrijf kiezen?

Producten van de ontwikkeling, het ontwerp, de productie, de assemblage van het gehele productieproces worden

uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers in het buitenland begeleiden?

We kunnen dit soort service leveren. Wanneer de machines aankomen op de installatielocatie van de koper, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Dit alles kan worden geciteerd en in het contract worden vermeld. De verkoper zal samenwerken met de koper om visa en installatievoorbereidingen te regelen voordat ze naar het buitenland gaan.

V8: Wat zijn de betalingsvoorwaarden?

T/T 30% aanbetaling bij bestelling, 70% saldo vóór verzending. onherroepelijke letter of credit op zicht

Producthoogtepunten

Productbeschrijving: SMTCL Horizontale CNC Draaibank HTC40H/500 Automandrels Motorschachten Tandwielassen Bewerking CNC Draaibank De nieuwe generatie HTC-H/S CNC draaibanken zijn geoptimaliseerd door professionele ontwerp- en analyse software. Geassembleerd, geverifieerd en verbeterd met geavanceerd...
