CNC-draaicentrum HTC40Hm Long-span Sleeve Spindle BMT55 Servo Power Turret CNC-draaicentrum met Y-as

CNC-draaicentrum HTC40Hm Long-span Sleeve Spindle BMT55 Servo Power Turret CNC-draaicentrum met Y-as

BMT55 Horizontale 12-stations krachttorent

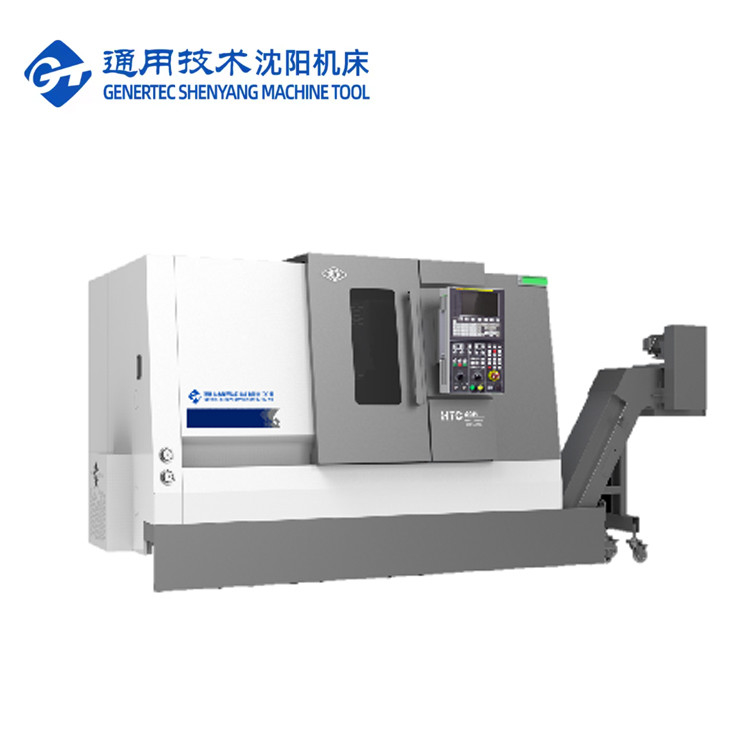

HTC40Hm CNC-draaicentrum

CNC-draaicentrum met Y-as

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

HTC 40Hm/500

Neem contact met ons op
Vraag een offerte
Productgegevens
Merknaam:
SMTCL
Modelnummer:
HTC 40Hm/500
CNC or Not:
CNC
Key word:
Horizontal CNC Turning Center
Max.Cutting Lengte:
450 mm
Max. cutting dia.:
350mm
Max. Zwemmen over het bed.:
560 mm
X axis travel:
220mm
Z axis travel:
510mm
Spindle speed:
4500 r/min
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Verpakking Details
De houten koffer, blikkoffer, andere zeevaardige verpakkingen.
Levertijd
45 tot 60 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
50 stuks per maand
Productbeschrijving

CNC-draaicentrum HTC40Hm Long-span Sleeve Spindle BMT55 Servo Power Turret CNC-draaicentrum met Y-as 0

Productbeschrijving:

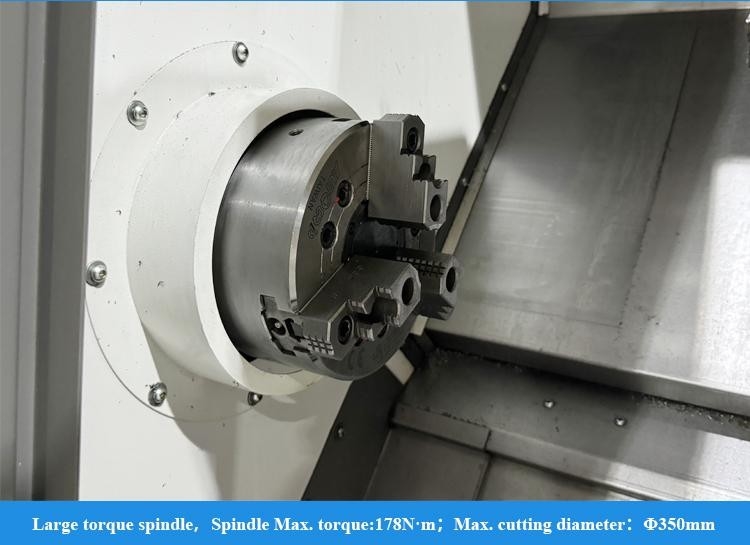

Hoogprecisie CNC draaicentrum HTC40Hm Groot spindel koppel 178N.m Slant Bed CNC draaibank met Y-as
Het horizontale draaicentrum van de HTC40Hm is samengesteld en verbeterd door middel van wetenschappelijke analyse, optimalisatie en geavanceerde productie- en testtechnologieën.Het heeft uitstekende snijprestaties en kan voldoen aan de verwerkingseisen van verschillende roterende onderdelenHet is uitgerust met een servo-aangedreven torentje en kan bewerkingsmethoden realiseren zoals draaien,
Het kan ook worden uitgerust met een servo-aangedreven staartstofmodule. De staartstof kan bij hoge snelheid zonder impact strak aansluiten en de aansluitingskracht kan intelligent worden aangepast.Het heeft een hoge bewerkingsnauwkeurigheid en een goede stabiliteit, is geschikt voor de verwerking van onderdelen in vele industrieën.

Productkenmerken:

1,Hoge efficiëntie

◆ Hoog efficiënte servo-gereedschapsholder
◆ Split servo staart
◆ Hoge snelheid van beweging op twee assen
◆ Optioneel Y-asconfiguratie voor multi-sequentie geïntegreerde verwerking

2"Hoge precisie"
◆ Precieze voorgespannen schroef
◆ Foutcompensatietechnologie
◆ kwantificatie van procesnormen
◆ Strenge inspectienormen
3,Hoge stijfheid
◆ Machinebed en andere sleutels van hoogwaardig gietijzer
◆ Grote spindelen
◆ Boogvormig anti-buigzadel
◆ Kleine spindelstructuur

Productgegevens:

CNC-draaicentrum HTC40Hm Long-span Sleeve Spindle BMT55 Servo Power Turret CNC-draaicentrum met Y-as 1
Snel bewegende snelheid: 30 m/min.
De servomotor is via een koppeling rechtstreeks met de kogelschroef verbonden, waardoor de tussenverbindingen worden verminderd en een gatloze transmissie wordt bereikt.De X- en Z-as geleidingsrails nemen geïmporteerde lineaire rolgeleidingsrails aan om een hoge stijfheid te garanderen, goede dynamische prestaties en nauwkeurigheid, verhoging van de bedrijfssnelheid en verbetering van de productie-efficiëntie.


CNC-draaicentrum HTC40Hm Long-span Sleeve Spindle BMT55 Servo Power Turret CNC-draaicentrum met Y-as 2

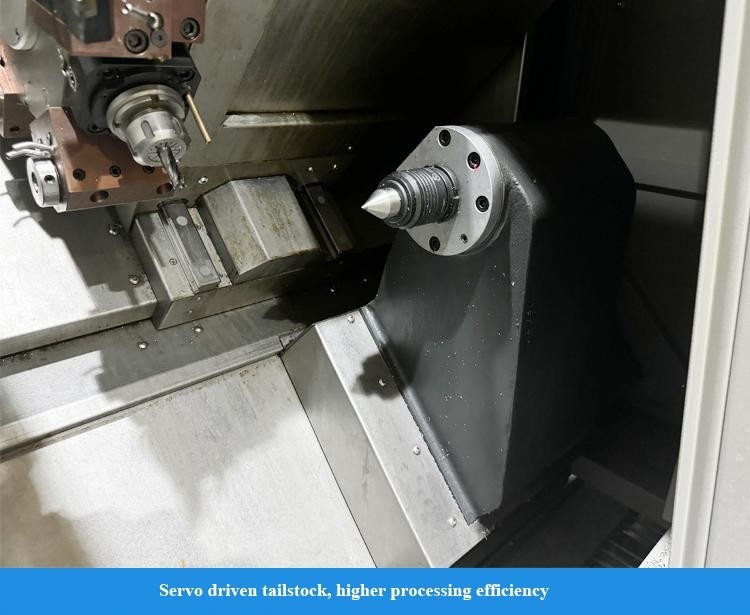

Split Servo Tailstock
De staart kan op optionele wijze met servo worden verplaatst.met een vermogen van meer dan 50 W,, waardoor de staart snel op het werkstuk kan naderen en zonder impact kan strekken en realtime feedback kan geven over de strekkingspositie.
Het heeft een bovenste en onderste gesplitste staart, waarmee de nauwkeurigheid gemakkelijk kan worden ingesteld en de onderhoudsdoeltreffendheid verbeterd.
CNC-draaicentrum HTC40Hm Long-span Sleeve Spindle BMT55 Servo Power Turret CNC-draaicentrum met Y-as 3
Dubbele vaste voorgespannen constructie
De X-as ontwikkelt een dubbele vaste dragerstructuur en maakt gebruik van een vooruitgerekte schroef om de vervorming van de vooruitgerekte schroef en de temperatuurverhoging effectief te compenseren.Het werkt samen met een speciale afdichting structuur om de temperatuurstijging van de schroef te verminderen, waardoor een hoge precisie en hoge precisie van de machine-gereedschap voedingsstabiliteit
CNC-draaicentrum HTC40Hm Long-span Sleeve Spindle BMT55 Servo Power Turret CNC-draaicentrum met Y-as 4
Y-asconfiguratie
Optioneel Y-asconfiguratie, gecombineerd met BMT-aangedreven torent, hoge precisie C-asstructuur en een verscheidenheid aan aangedreven gereedschapsholders, kan complexe oppervlaktebewerking met eenmalige installatie realiseren.
CNC-draaicentrum HTC40Hm Long-span Sleeve Spindle BMT55 Servo Power Turret CNC-draaicentrum met Y-as 5
Hoogprecise kogelschroef
Het maakt gebruik van geïmporteerde hoogwaardige C3-graad schroef en H-graad geleidingsrail, en wordt rechtstreeks aangedreven door servomotor om uitstekende werkingsnauwkeurigheid te bereiken.
CNC-draaicentrum HTC40Hm Long-span Sleeve Spindle BMT55 Servo Power Turret CNC-draaicentrum met Y-as 6
Zaden tegen buiging
De lengte van de geleidingsrail is redelijk vergroot, de structuur van het bewegingssysteem is geoptimaliseerd,Het hoofd van het zadel is in boogvorm ontworpen om de algemene stijfheid van belangrijke onderdelen te waarborgen..
CNC-draaicentrum HTC40Hm Long-span Sleeve Spindle BMT55 Servo Power Turret CNC-draaicentrum met Y-as 7

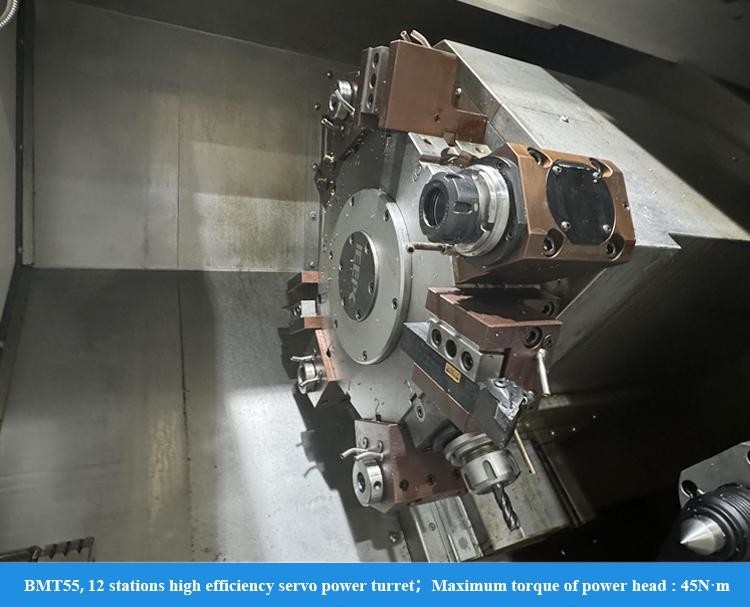

Efficiënte servo-aangedreven torent
Standaard BMT-interface, hoge stijfheidconnectie; het gereedschap wordt aangedreven door DIN1809-interface, die een betrouwbare transmissie en een laag storingspercentage heeft; de aandrijvingsmotor is zijdelings gemonteerd en compact in structuur;Het is uitgerust met een zeer precieze C-as en een reminrichting om een zeer efficiënte geïntegreerde verwerking van draaien, frezen en boren te bereiken.
CNC-draaicentrum HTC40Hm Long-span Sleeve Spindle BMT55 Servo Power Turret CNC-draaicentrum met Y-as 8
Interne koelgereedschapsholding
Optioneel interne koelgereedschapsholding en waterafvoer van het gereedschapscentrum realiseren efficiënte chipverwijdering tijdens het bewerken van de binnenste gaten en zorgen voor de kwaliteit van de verwerking
CNC-draaicentrum HTC40Hm Long-span Sleeve Spindle BMT55 Servo Power Turret CNC-draaicentrum met Y-as 9
Vermogen om met een aangedreven gereedschap te frezen
Werkstukmateriaal: HT200
Gereedschapsmodel: Ф20 vierkante schouder
freesmachine
Koelstatus: waterkoeling
Gedreven boorkapaciteit
Werkstukmateriaal: HT200
Gereedschapsmodel: F16 twist drill
Koelstatus: waterkoeling

CNC-draaicentrum HTC40Hm Long-span Sleeve Spindle BMT55 Servo Power Turret CNC-draaicentrum met Y-as 10

Productparameters:
Project
Eenheid
HTC 40H(Q) m/500
HTC40H(Q) m/1000
Max. Snijden.
mm
Φ350
Φ350
Max.snijlengte
mm
450
950
Max. Zwemmen over het bed.
mm
Φ560
Φ560
Max. zwemmen op de glijbaan.
mm
Φ350
Φ350
Spindel



Spindel neusmodel

A2-6
A2-6
Voorlager binnendia.
mm
100
100
Spindelconiciteit en gatgrootte

1:20;Φ70
1:20;Φ70
Dia. van spindelgat

Φ65
Φ65
Max, bar dia.
mm
Φ50
Φ50
Standaard Chuck Dia.
Inch
8
8
Spindelversnellingsbereik
r/min
4500
4500
Nominaal spindelkoppel
N·m
130 ((800 r/min)
130 ((800 r/min)
Spindel max. koppel
N·m
230 ((600 r/min)
230 ((600 r/min)
Hoofdmotor uitgangsvermogen continu / 15 min.
kW
Geliefd zijn, 15/11
Geliefd zijn, 15/11
X/Z-as



X/Z-as snelle beweging
m/min
30
30
X-asverkeer
mm
220
220
Z-asreizen
mm
510
1000
Tailstock



Reizen van staartbestanden
mm
500
500
Metode voor het aandrijven van de staart

Hydraulische aandrijving
Hydraulische aandrijving
Tailstockconic gatconic
Morse
MT-5
MT-5
Toren



torentypel

horizontale 12-stations krachttorent
horizontale 12-stations krachttorent
Centrumhoogte
mm
100
100
Toren indexering herhaling positionering nauwkeurigheid
- Ik ben er.
± 16
± 16
Werktuiggrootte
mm
25
25
Als ik het gereedschap in de buurt kon kiezen

- Ja, dat klopt.
- Ja, dat klopt.
Interface voor de houder van het elektrisch gereedschap

BMT55
BMT55
Max. boorkapaciteit
mm
16x0.2
16x0.2
Max. freescapaciteit
mm
14 × 10 × 40
14 × 10 × 40
Max. capaciteit
mm
M12x1.5
M12x1.5
Andere



Afstand tussen spindelcentrum en vloer
mm
1050
1050
Nettogewicht van het gereedschapsmachine
kg
4200
4750
Algemene afmetingen ((LxWxH)
mm
2750×1920×2000
3620 × 1920 × 2000
Opmerking: De in de tabel vermelde parameters zijn uitsluitend ter referentie.
Standaardconfiguratie:

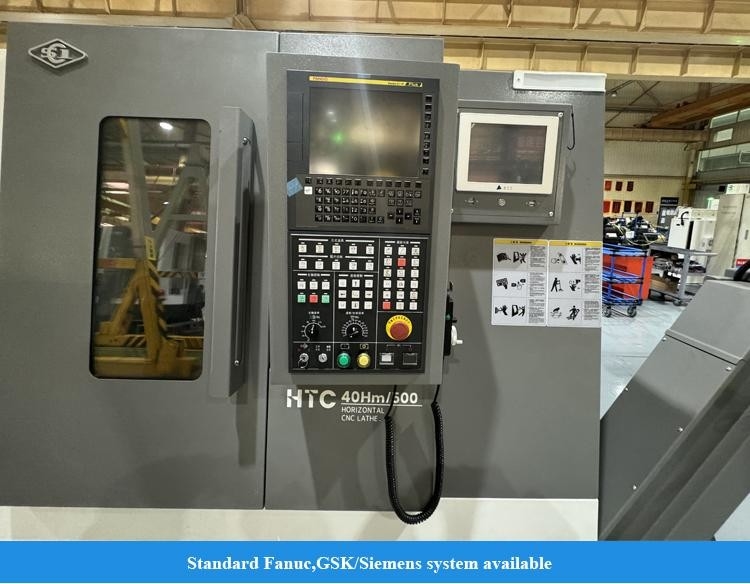

1,FANUC-0i-TF Plus (5) systeem (Hm/Sm-serie)
2,GSK988TA-systeem (Qm-serie)
3,Sleeve-type spindel
4"Hole chuck oliecilinder"
5"Horizontale 12-station elektrisch gereedschapswagon"
