Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as

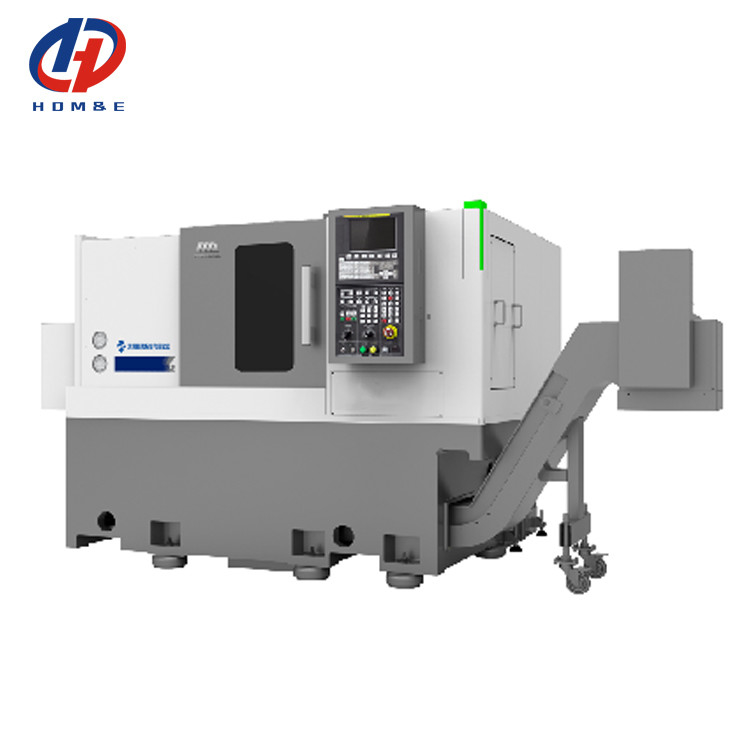

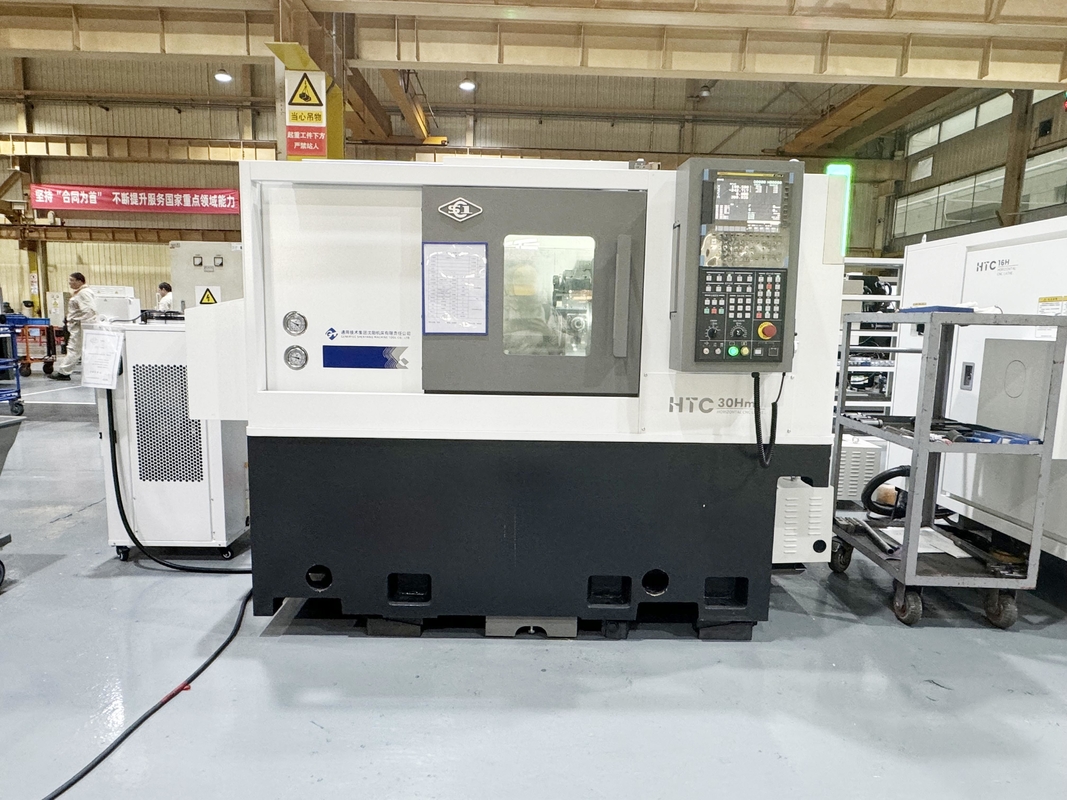

HTC30Hm Horizontaal draaicentrum

CNC horizontaal draaicentrum

12 stations Horizontaal draaicenter

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

HTC 30Hm

Neem contact met ons op

Vraag een offerte

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as

Productgegevens

Merknaam:

SMTCL

Modelnummer:

HTC30Hm

CNC of niet:

CNC-machines

Sleutelwoord:

Horizontaal CNC-draaicentrum

Max.Cutting Lengte:

450 mm

Max. Scherpe Dia.:

250 mm

Max. Zwemmen over het bed.:

420 mm

X-asverkeer:

140mm

Z-as Reizen:

500 mm

Spindel snelheid:

4500 omw/min

Betaling en verzendvoorwaarden

Min. bestelaantal

1

Verpakking Details

De houten koffer, blikkoffer, andere zeevaardige verpakkingen.

Levertijd

45 tot 60 dagen

Betalingscondities

T/T, L/C, Western Union

Levering vermogen

50 stuks per maand

VERWANTE PRODUCTEN

Goede prijs. SMTCL Hard Rail CNC draaibank HTC40S Hoge stijfheid Grote span A2-8 Spindelsnelheid 4000 r/min Slant Bed CNC draaibank online

Video

SMTCL Hard Rail CNC draaibank HTC40S Hoge stijfheid Grote span A2-8 Spindelsnelheid 4000 r/min Slant Bed CNC draaibank

Vind de beste prijs

Goede prijs. SMTCL CNC draaibank freesmachine Combo T5.2-500Q Swing Diameter 560mm Fanuc Slant Bed CNC draaibank online

Video

SMTCL CNC draaibank freesmachine Combo T5.2-500Q Swing Diameter 560mm Fanuc Slant Bed CNC draaibank

Vind de beste prijs

Goede prijs. SMTCL CNC draaibank Kleine onderdelen verwerking T5.1-500Q Precision Metal CNC Slant Bed Draaibank online

Video

SMTCL CNC draaibank Kleine onderdelen verwerking T5.1-500Q Precision Metal CNC Slant Bed Draaibank

Vind de beste prijs

Goede prijs. SMTCL CNC draaibank T5.2-1000Q Draaien en frezen Combo Y-as Type Draaicentrum Metalen Slant Bed CNC draaibank online

Video

SMTCL CNC draaibank T5.2-1000Q Draaien en frezen Combo Y-as Type Draaicentrum Metalen Slant Bed CNC draaibank

Vind de beste prijs

Neem contact met ons op

sales@huidijd.com

86-021-61195255

Contact opnemen

Productbeschrijving

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as 0

Productbeschrijving:

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as

HTC30HmIn het kader van het project worden een aantal horizontale draaicentrums met geavanceerde productietechnologie geassembleerd, gecontroleerd en verbeterd.Ze hebben een goede snijprestatie en kunnen voldoen aan de verwerkingsbehoeften van verschillende roterende onderdelen.De werktuigmachine is uitgerust met een C-as, een gereedschapshulp, enz., waarmee verschillende bewerkingsmethoden zoals draaien, frezen en boren kunnen worden uitgevoerd.

Hm-serieis een product met een hoge efficiëntie dat een zeer efficiënte verwerking van meerdere functies kan bereiken. Het heeft een hoge verwerkingsgraad en een uitstekende stabiliteit, die voldoet aan de verwerkingseisen van auto's,waterpompmotoren en andere industrieën.

Productkenmerken:

1,Hoge efficiëntie

◆ Hoog efficiënte servo-gereedschapsholder
◆ Split servo staart
◆ Hoge snelheid van beweging op twee assen
◆ Optioneel Y-asconfiguratie om multi-
sequentie-geïntegreerde verwerking

2"Hoge precisie"

◆ Precieze voorgespannen schroef
◆ Foutcompensatietechnologie
◆ kwantificatie van procesnormen
◆ Strenge inspectienormen

3,Hoge stijfheid

◆ Machinebed en andere sleutels van hoogwaardig gietijzer
◆ Grote spindelen
◆ Boogvormig anti-buigzadel
◆ Kleine spindelstructuur

Productgegevens:

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as 1

Snel bewegende snelheid: 30 m/min.

De servomotor is via een koppeling rechtstreeks met de kogelschroef verbonden, waardoor de tussenverbindingen worden verminderd en een gatloze transmissie wordt bereikt.De X- en Z-as geleidingsrails nemen geïmporteerde lineaire rolgeleidingsrails aan om een hoge stijfheid te garanderen, goede dynamische prestaties en nauwkeurigheid, verhoging van de bedrijfssnelheid en verbetering van de productie-efficiëntie.

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as 2

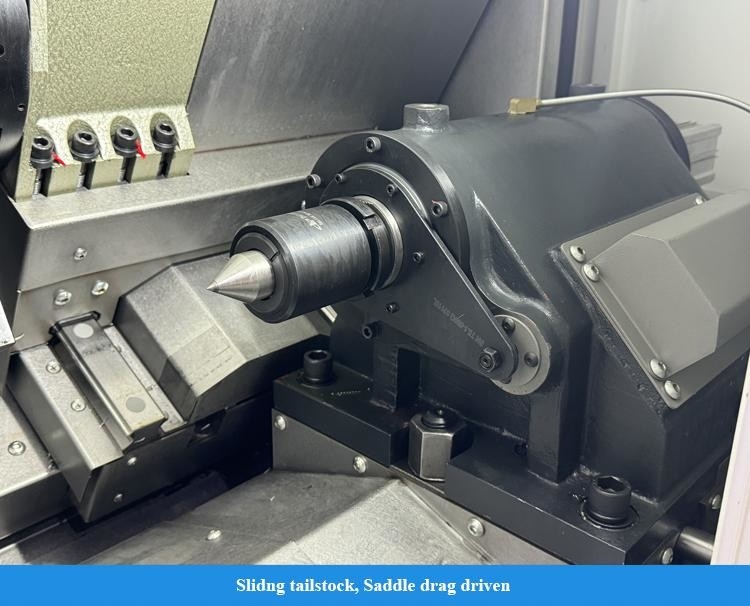

Split Servo Tailstock

De staart kan op optionele wijze met servo worden verplaatst.met een vermogen van meer dan 50 W,, waardoor de staart snel op het werkstuk kan naderen en zonder impact kan strekken en realtime feedback kan geven over de strekkingspositie.

Het heeft een bovenste en onderste gesplitste staart, waarmee de nauwkeurigheid gemakkelijk kan worden ingesteld en de onderhoudsdoeltreffendheid verbeterd.

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as 3

Dubbele vaste voorgespannen constructie

De X-as ontwikkelt een dubbele vaste dragerstructuur en maakt gebruik van een vooruitgerekte schroef om de vervorming van de vooruitgerekte schroef en de temperatuurverhoging effectief te compenseren.Het werkt samen met een speciale afdichting structuur om de temperatuurstijging van de schroef te verminderen, waardoor een hoge precisie en hoge precisie van de machine-gereedschap voedingsstabiliteit

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as 4

Y-asconfiguratie

Optioneel Y-asconfiguratie, gecombineerd met BMT-aangedreven torent, hoge precisie C-asstructuur en een verscheidenheid aan aangedreven gereedschapsholders, kan complexe oppervlaktebewerking met eenmalige installatie realiseren.

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as 5

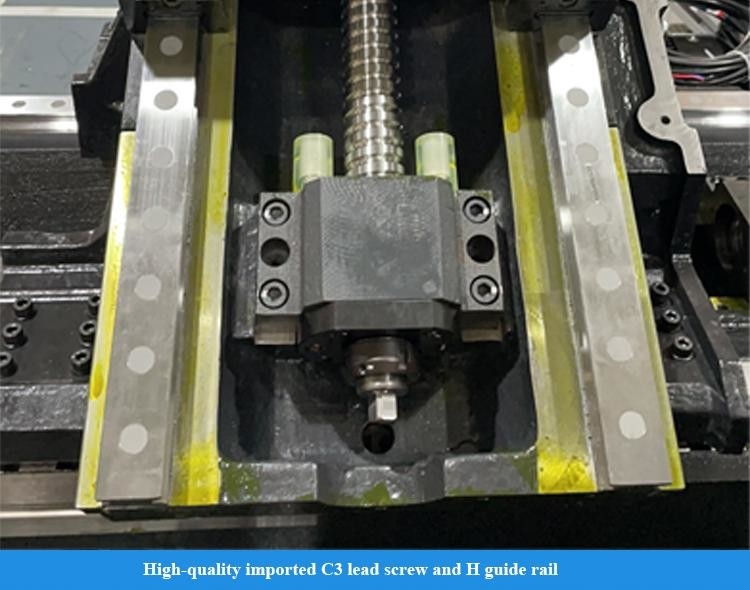

Hoogprecise kogelschroef

Het maakt gebruik van geïmporteerde hoogwaardige C3-graad schroef en H-graad geleidingsrail, en wordt rechtstreeks aangedreven door servomotor om uitstekende werkingsnauwkeurigheid te bereiken.

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as 6

Zaden tegen buiging

De lengte van de geleidingsrail is redelijk vergroot, de structuur van het bewegingssysteem is geoptimaliseerd,Het hoofd van het zadel is in boogvorm ontworpen om de algemene stijfheid van belangrijke onderdelen te waarborgen..

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as 7

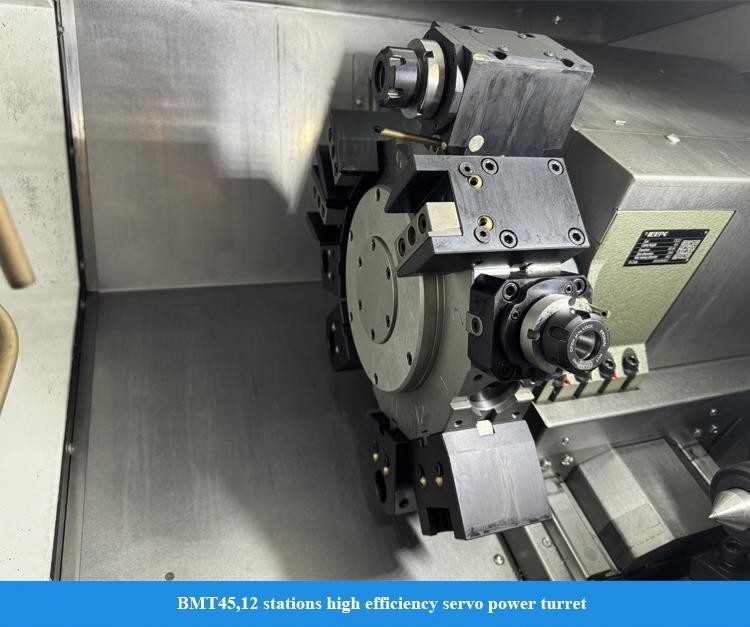

Efficiënte servo-aangedreven torent

Standaard BMT-interface, hoge stijfheidconnectie; het gereedschap wordt aangedreven door DIN1809-interface, die een betrouwbare transmissie en een laag storingspercentage heeft; de aandrijvingsmotor is zijdelings gemonteerd en compact in structuur;Het is uitgerust met een zeer precieze C-as en een reminrichting om een zeer efficiënte geïntegreerde verwerking van draaien, frezen en boren te bereiken.

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as 8

Interne koelgereedschapsholding

Optioneel interne koelgereedschapsholding en waterafvoer van het gereedschapscentrum realiseren efficiënte chipverwijdering tijdens het bewerken van de binnenste gaten en zorgen voor de kwaliteit van de verwerking

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as 9

Vermogen om met een aangedreven gereedschap te frezen

Werkstukmateriaal: HT200
Gereedschapsmodel: Ф20 vierkante schouder
freesmachine
Koelstatus: waterkoeling

Gedreven boorkapaciteit
Werkstukmateriaal: HT200
Gereedschapsmodel: F16 twist drill
Koelstatus: waterkoeling

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as 10

Productparameters:

Project	Eenheid	HTC 30Hm
Max. Snijden.	mm	Φ250
Max.snijlengte	mm	450
Max. Zwemmen over het bed.	mm	Φ420
Max. zwemmen op de glijbaan.	mm	Φ280

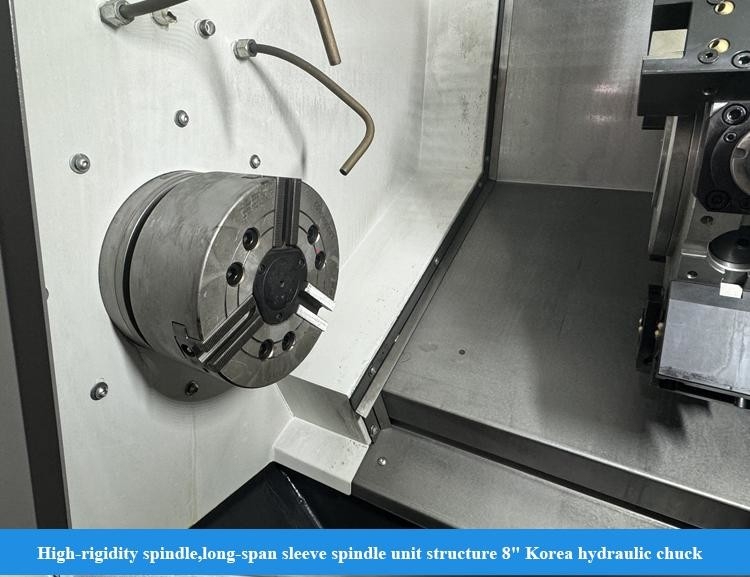

Spindel
Spindel neusmodel		A2-6
Voorlager binnendia.	mm	100
Spindelconiciteit en gatgrootte		1:20;Φ70
Dia. van spindelgat		Φ65
Max, bar dia.	mm	Φ50
Standaard Chuck Dia.	Inch	8
Spindelversnellingsbereik	r/min	4500
Nominaal spindelkoppel	N·m	110 ((769 r/min)
Spindel max. koppel	N·m	180 ((576 r/min)
Hoofdmotor uitgangsvermogen continu / 15 min.	kW	9/11
X/Z-as
X/Z-as snelle beweging	m/min	30
X-asverkeer	mm	140
Z-asreizen	mm	500
Tailstock
Reizen van staartbestanden	mm	500
Metode voor het aandrijven van de staart		Saddelstrek
Reizen met staartstok	mm	100
De staart van de mouw.	mm	Φ100
Tailstockconic gatconic	Morse	MT-5
Toren
torentypel		horizontale 12-stations krachttorent
Centrumhoogte	mm	100
Toren indexering herhaling positionering nauwkeurigheid	- Ik ben er.	± 16
Werktuiggrootte	mm	25
Als ik het gereedschap in de buurt kon kiezen		- Ja, dat klopt.
Interface voor de houder van het elektrisch gereedschap		BMT45
Max. boorkapaciteit	mm	14x0.15
Max. freescapaciteit	mm	12 × 8 × 45
Max. capaciteit	mm	M10x1.5
Andere
Afstand tussen spindelcentrum en vloer	mm	926
Nettogewicht van het gereedschapsmachine	kg	3500
Algemene afmetingen ((LxWxH)	mm	2295 × 1680 × 1650
Opmerking: De in de tabel vermelde parameters zijn uitsluitend ter referentie.

Standaardconfiguratie:

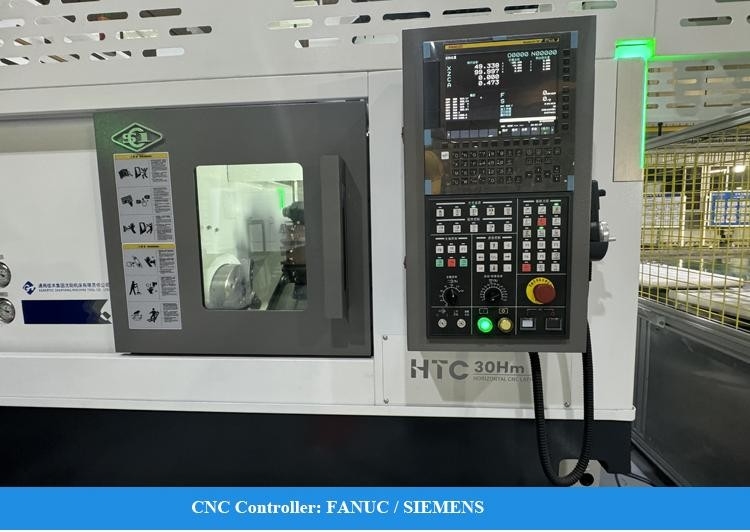

1,FANUC-0i-TF Plus (5) systeem (Hm/Sm-serie)

2,GSK988TA-systeem (Qm-serie)

3,Sleeve-type spindel

4"Hole chuck oliecilinder"

5"Horizontale 12-station elektrisch gereedschapswagon"

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Waarom u ons kiest:

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons:

Welkom bij ons.

Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.

SMTCL en SYMG-groepDe eerste draaibank, boormachine en boormachine zijn hier geboren.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek:

Horizontaal CNC-draaicentrum HTC30Hm BMT55 12-station Power Turret Servo Tailstock Draaicentrum Met Y-as 12

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?

We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?

Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?

Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.

Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware

V6: Waarom uw bedrijf?

Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?

Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?

T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
