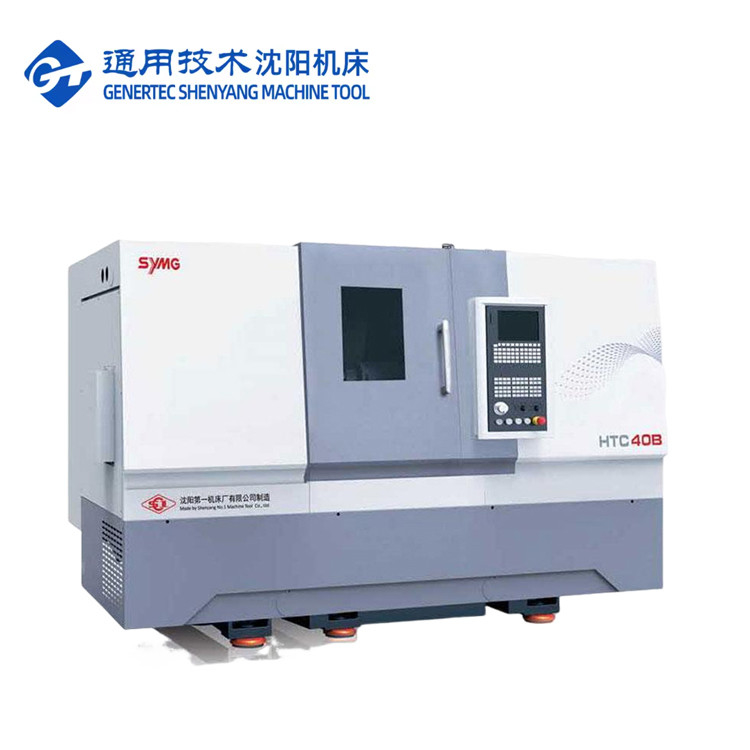

Schuine Bed CNC Draaibank HTC40B Metalen Draaibank En Freesmachine SMTCL CNC Draaibank
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | HTC 40B500 |
|---|---|---|---|
| CNC of niet: | CNC | Sleutelwoord: | CNC van het hellingsbed Draaibank |
| Max. Gekeerde lengte (mm): | 500 | Max. Spindel snelheid (rpm): | 3500 r.p.m |
| Vervoer (X-as) ((mm): | 200 | Vervoer (Z-as) ((mm): | 550 |
| Maximale draaidiameter: | Φ400 | Maximale draailengte: | 500 |
| Maximale schommeling over het bed: | Φ600 | Maximaal swing over glijbaan: | Φ320 |
| Markeren |
HTC40B CNC draaibank,Freesmachine CNC draaibank,SMTCL Slant Bed CNC draaibank |
||
Productbeschrijving
Productbeschrijving:
Productkenmerken:

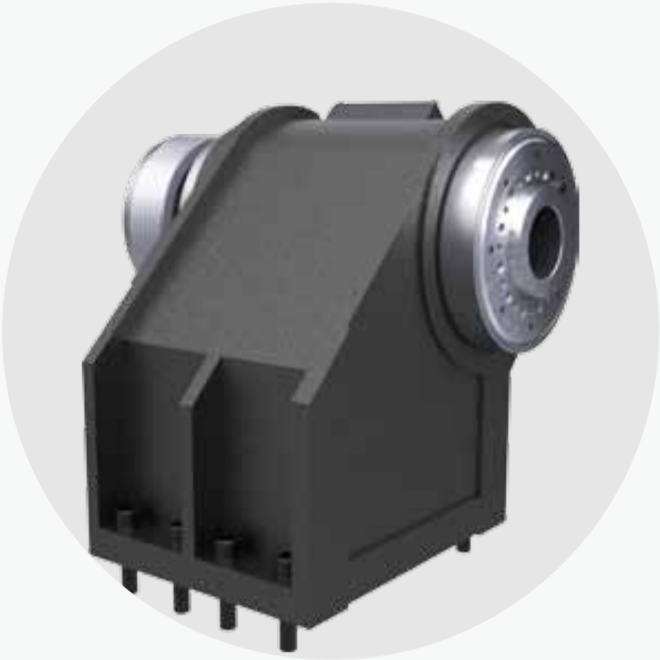

1Verhoog het spindelmoment, verhoog de lagerspecificatie, geef meer vermogen en stijfheid, A2-8 spindel
|
Artikel 2
|
Eenheid
|
HTC40B/500
|
HTC40B/1000
|
|
|
Maximale schommeldiameter boven het bed
|
mm
|
Φ600
|
Φ560
|
|
|
Maximale snijlengte
|
mm
|
500
|
970
|
|
|
Maximale snijdiameter
|
mm
|
400
|
400
|
|
|
Maximale swingdiameter op de glijbaan
|
mm
|
Φ320
|
Φ350
|
|
|
Spindel neus
|
mm
|
A2-8
|
A2-8
|
|
|
De diameter van het spindelgat
|
mm
|
Φ80
|
Φ80
|
|
|
Diameter van de maximale doorbar
|
mm
|
Φ65
|
Φ65
|
|
|
Spindelversnellingsbereik
|
r/min
|
50-3500
|
50-4000
|
|
|
Maximaal uitgangsmoment van de spindel
|
Nm
|
245
|
177
|
|
|
Hoofdmotor
|
KW
|
Gezondheid, 15/11
|
Gezondheid, 15/11
|
|
|
Schokdiameter
|
Inch
|
10' 10'
|
8'
|
|
|
X-as snelle snelheid
|
m/min
|
30
|
30
|
|
|
Z-as snelle snelheid
|
m/min
|
30
|
30
|
|
|
Vervoer op de X-as
|
mm
|
200
|
200
|
|
|
Z-asvervoer
|
mm
|
550
|
1050
|
|
|
ziekte van de hersenen
|
mm
|
100
|
100
|
|
|

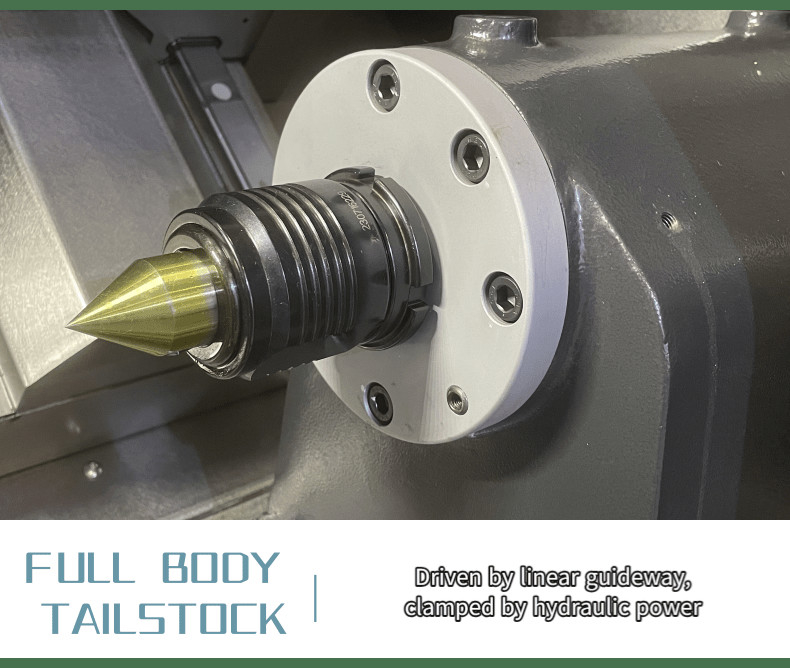

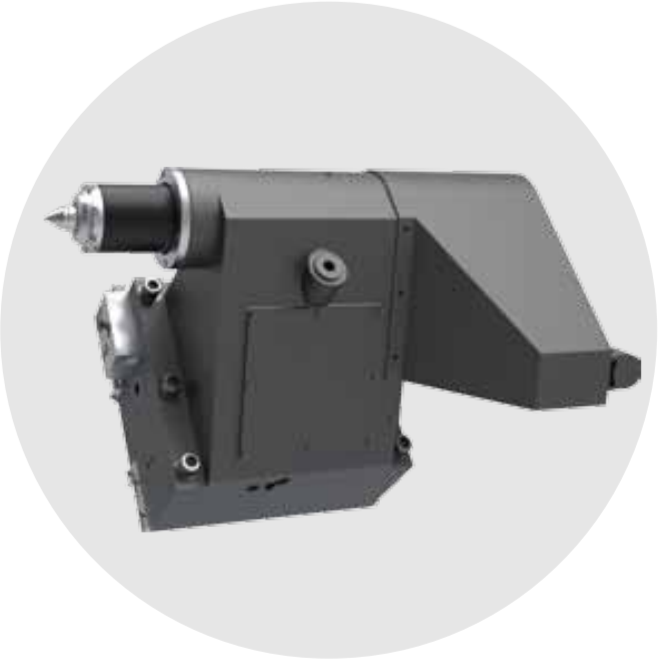

Koepelspindel van het staartstuk
|
Mohs
|
5#
|
4#
|
|
|

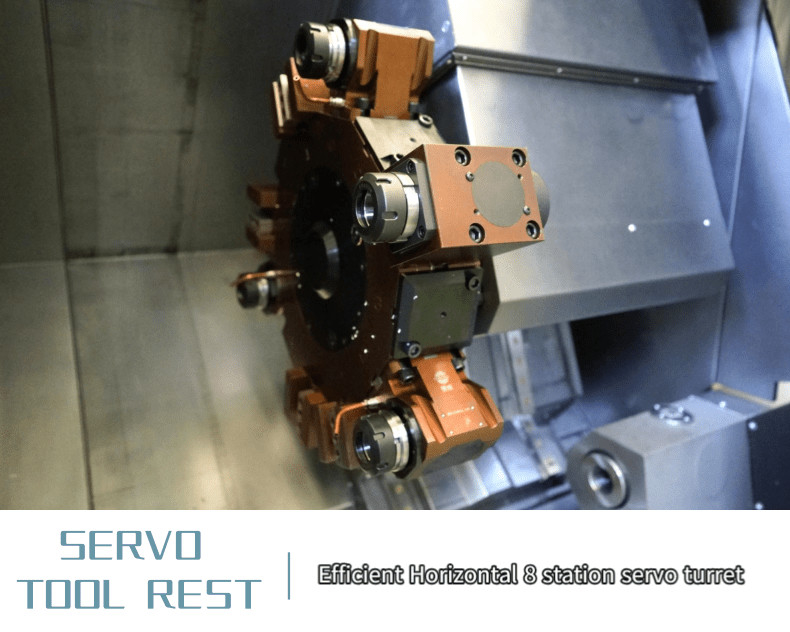

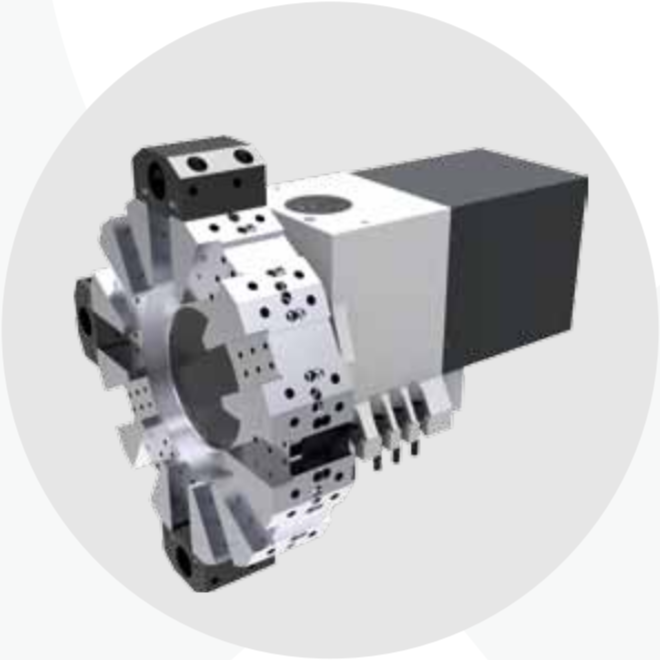

Standaard formulier voor gereedschaphouder
|
mm
|
Horizontaal 8 station
|
Horizontaal 8 station
|
|
|
Buitenste mes
|
mm
|
25 × 25
|
25 × 25
|
|
|
De diameter van de boorstaaf
|
mm
|
Voor de toepassing van deze richtlijn geldt dat:
|
Voor de toepassing van deze richtlijn geldt dat:
|
|
|
Gewichtscapaciteit ((type schijf)
|
kg
|
200
|
200
|
|
|
Gewichtscapaciteit ((asdelen)
|
kg
|
500
|
500
|
|
|
Gewicht van de machine
|
kg
|
4200
|
4650
|
|
|
Uiterlijk van het werktuig
|
Lengte × breedte × hoogte
|
2700 × 1900 × 2100
|
3570×1860×1850
|
|
Toepassing in de industrie:
Werkstukmonsters
Onze dienst:
1. Verzamelen en debuggelen voor levering
2Reageer binnen 24 uur en ga door met het probleem.
3. 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).
4. Algemene opslagoplossing
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
