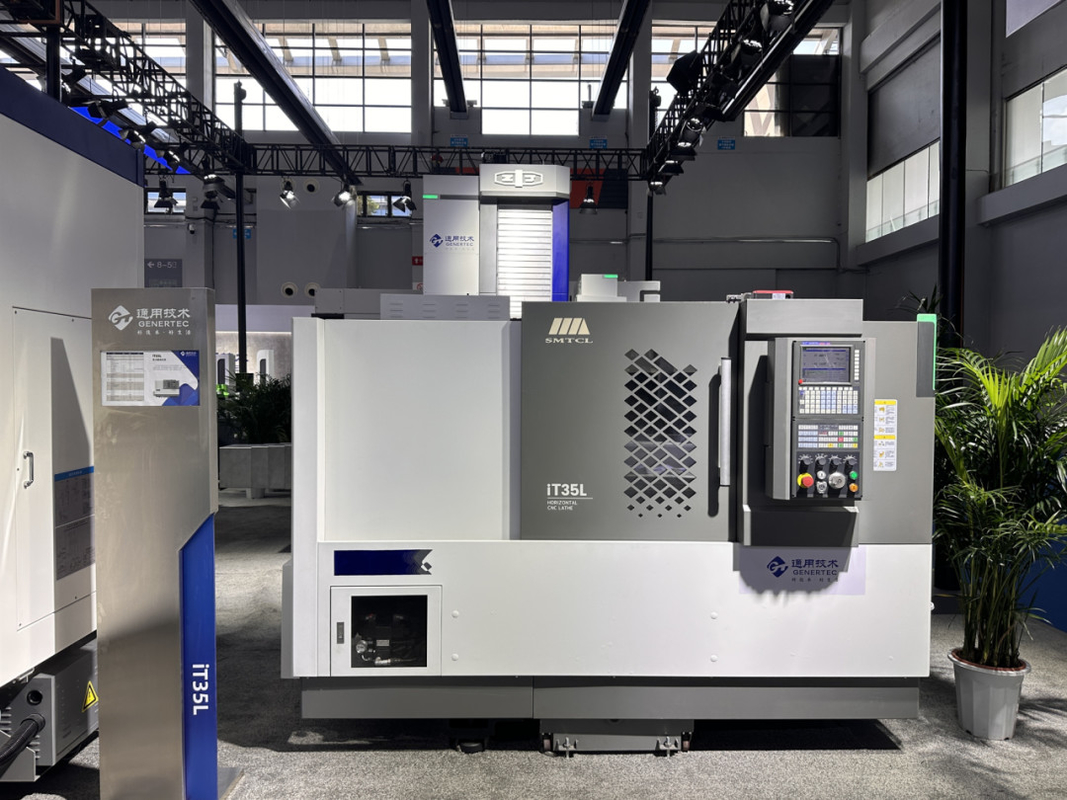

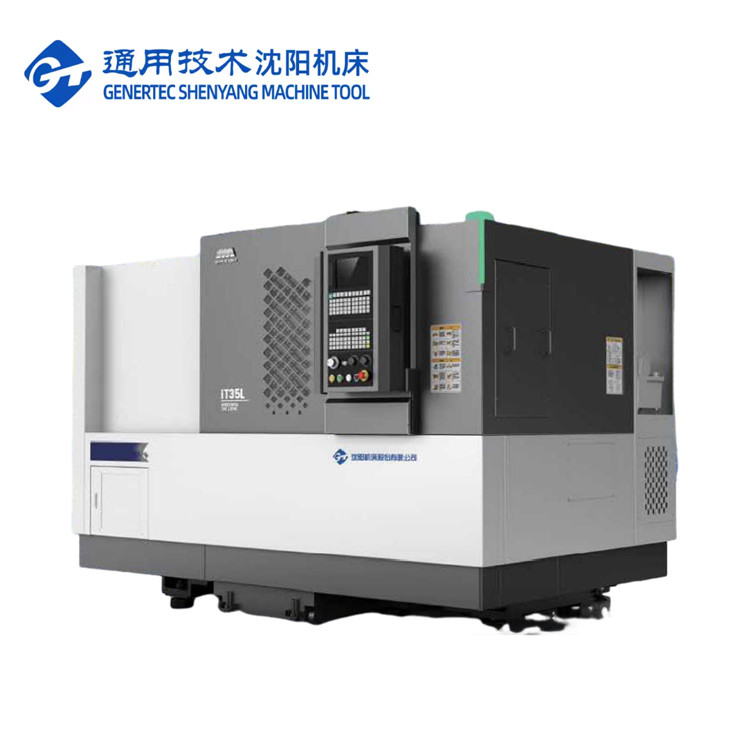

Precision Slant Bed CNC draaibank IT35L
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | iT35L |
|---|---|---|---|

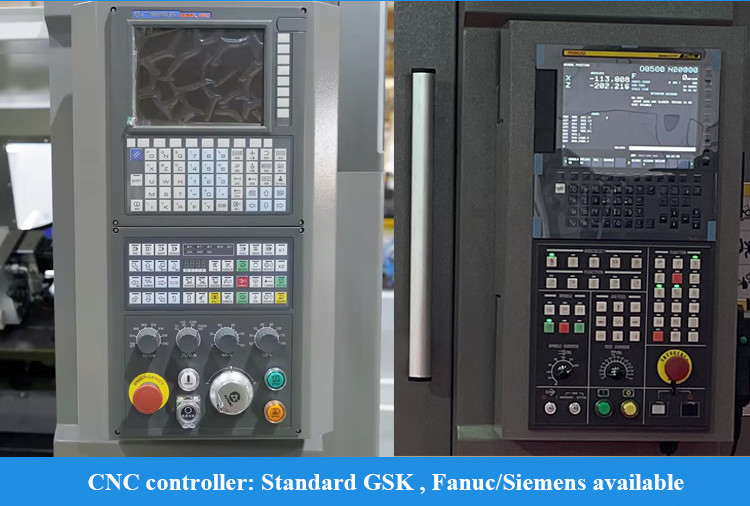

| CNC -besturingssysteem: | GSK | CNC of niet: | CNC |
| Sleutelwoord: | Slant Bed Lathe CNC-machine | Max. Gekeerde lengte (mm): | 500 |
| Max. Spindel snelheid (rpm): | 4000 t/m | Vervoer (X-as) ((mm): | 260 |
| Vervoer (Z-as) ((mm): | 510 | Maximale draaidiameter: | Φ360 |
| Maximale draailengte: | 500 | Maximale schommeling over het bed: | Φ580 |
| Maximaal swing over glijbaan: | Φ330 | ||
| Markeren |
Precieze CNC-draaiblokken,CNC-draaibank met hoge prestaties,Horizontale 8-station servo toren |
||
Productbeschrijving
Productbeschrijving:
SMTCL Precision Slant Bed CNC Lathe IT35L High Cost Performance CNC Lathe voor metaal
Slant Bed CNC draaibank is een soort CNC draaibank met een neiging ontwerp.en verbetert de bewerkingsnauwkeurigheid en de oppervlaktekwaliteitDe draaibank wordt gewoonlijk gebruikt voor het verwerken van lange en dunne werkstukken met as, zoals draadstaven, lagers, enz.kan automatisch de bewerking van het werkstuk voltooienIn het algemeen heeft de Slant Bed CNC-draaibaan de kenmerken van hoge efficiëntie, nauwkeurigheid en betrouwbaarheid.en wordt veel gebruikt in de machinebouw, de automobielindustrie, de ruimtevaart en andere gebieden.
Productkenmerken:
1,Hoge stijfheid
* Analyse van eindige elementen om de hele machinestructuur te optimaliseren

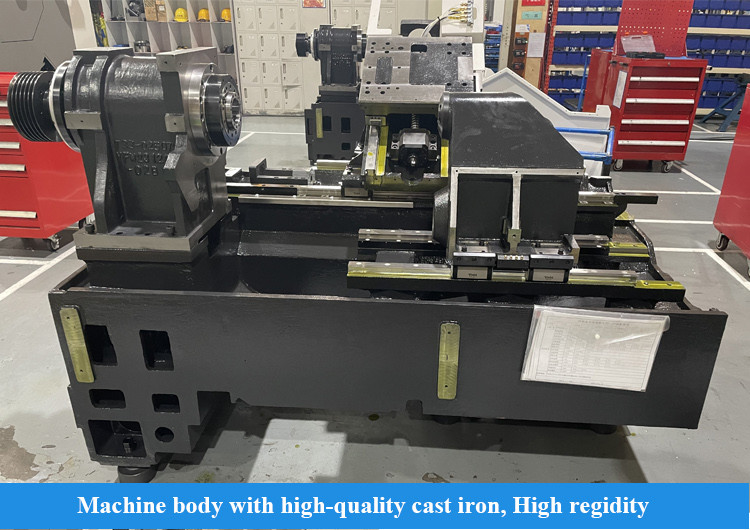

* Het bed is gemaakt van kwalitatief hoogwaardige gietstukken met een redelijke staafopstelling

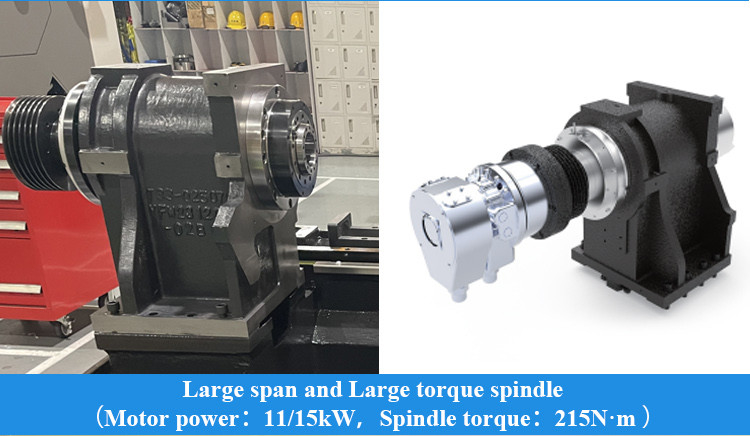

* Configuratie van grote span, grote koppel spindle, verbeteren snijstijfheid
* Precisie schraapproces, verbetering van de verbindingsstijfheid
|
Posten
|
Eenheid
|
specificatie (IT 35L)
|
||
|
Maximale draaidiameter
|
mm
|
Φ360
|
||
|
Maximale draailengte
|
mm
|
500
|
||
|
Maximale schommeling over het bed
|
mm
|
Φ580
|
||
|
Maximaal swing over glijbaan
|
mm
|
Φ330
|
||
|
Spindel
|
|
|||
|
spindelneus
|
mm
|
A2-6
|
||
|
voorste lagerschijf
|
mm
|
100
|
||
|
spindelconic en gatgrootte
|
mm
|
1:20; Φ70
|
||
|
dis.of spindelgat
|
mm
|
Φ65
|
||
|
Maximaal per dag.
|
mm
|
Φ50
|
||
|

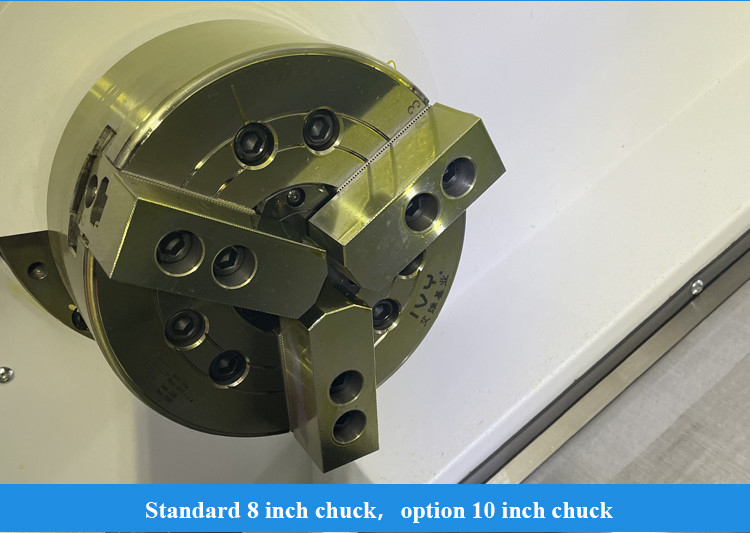

maat van de schok
|
Inch
|
8
|
||
|
spindel snelheid
|
r/min
|
4000
|
||
|
nominale koppel van de spindel
|
Nm
|
158 ((666 r/min)
|
||
|
maximaal spindelkoppel
|
Nm
|
215 ((666 r/min)
|
||
|
maximaal motorvermogen continu/30 min
|
kW
|
Geliefd zijn, 15/11
|
||
|
Voeding
|
|
|||
|
Maximale snelheid X/Z
|
m/min
|
30
|
||
|
x-asreizen
|
mm
|
200
|
||
|
z-asreizen
|
mm
|
510
|
||
|
Tailstock
|
|
|
||
|
Tailstock reizen
|
mm
|
400
|
||
|
Tailstockconic
|
Morse-taal
|
MT-5
|
||
|
Toren
|
|
|||
|
torentyp
|
|
Horizontale 8-station servo toren
|
||
|
middelste hoogte
|
mm
|
80
|
||
|
roterende positionering
|
SEC.
|
± 16
|
||
|
andere
|
|
|||
|
gewicht
|
KG
|
3600
|
||
|
totale afmetingen
Ik heb het niet gedaan. |
mm
|
2550 × 1675 × 1760
|
||
Toepassing in de industrie:
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
