SMTCL zware horizontale 5 assen freesboren machine PBC130R CNC-bewerkingscentrum Boren freesmachines

SMTCL zware horizontale 5 assen freesboren machine PBC130R CNC-bewerkingscentrum Boren freesmachines

Horizontale 5-assige freesboormachine

PBC130R freesmachine

CNC-bewerkingscentrum Borende freesmachines

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

PBC130R

Neem contact met ons op
Vraag een offerte
Productgegevens
Merknaam:
SMTCL
Modelnummer:
PBC130R
CNC of niet:
CNC-machines
Sleutelwoord:
Horizontale CNC-freesmachine
Spindel snelheid:
10-1500 r/min
Werkbankafmeting:
2000 × 2000 mm
Maximale belasting van de werkbank:
10/15/20/25/30 T
Transversale verplaatsing X van de werkbank:
2000/3000/3500/4000 mm
Verticale beweging Y van het hoofdstuk:
2000/2500/3000 mm
LangetermijnverkeerZ van de kolom:
1600/2000 mm
Ramvervoer V:
700 mm
Spindelverplaatsing W:
700 mm
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Verpakking Details
De houten koffer, blikkoffer, andere zeevaardige verpakkingen.
Levertijd
45 tot 60 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
50 stuks per maand
Productbeschrijving

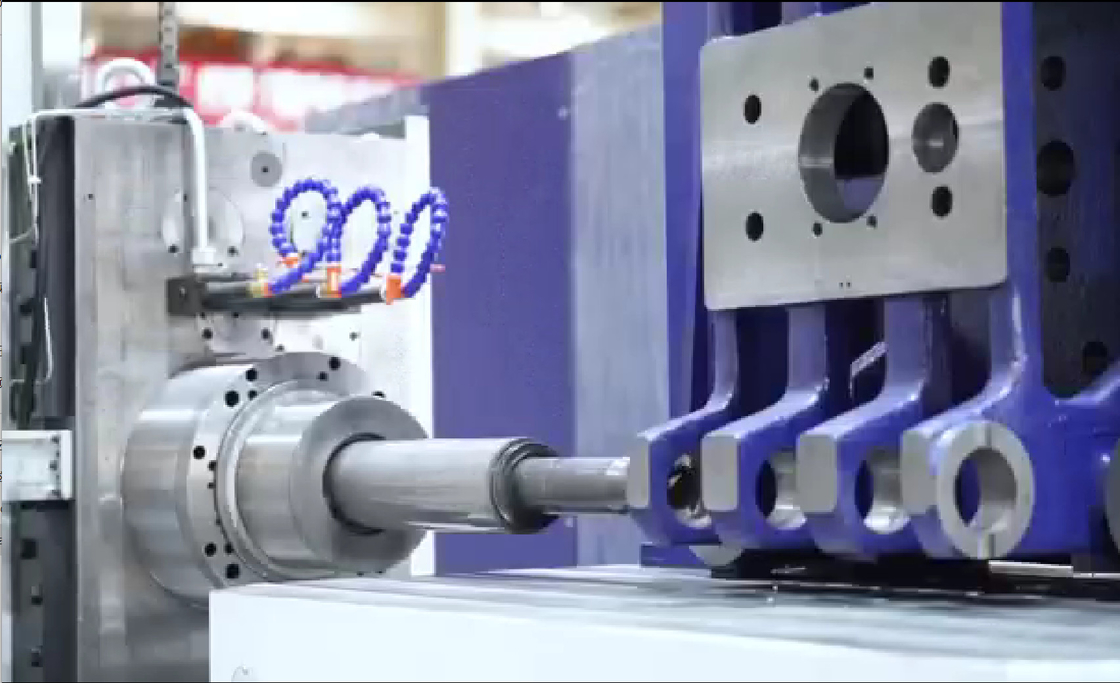

SMTCL zware horizontale 5 assen freesboren machine PBC130R CNC-bewerkingscentrum Boren freesmachines 0

Productbeschrijving:

SMTCL Zware Horizontale 5-Assige Frees- en Boormachine PBC130R CNC-bewerkingscentrum Boormachines
Het product is een CNC-machine ontwikkeld op basis van de absorptie van geavanceerde productietechnologie uit het buitenland, en er zijn relatief complete gemodulariseerde serieproducten gevormd na meerdere keren van verbetering en upgrade. Het product kenmerkt zich door volwassen technische middelen en stabiele kwaliteit. Het product beschikt over geavanceerde technische indicatoren en software/hardware configuratie, en is een high-end CNC-product. De machine beschikt over meerdere bewerkingsfuncties zoals boren, frezen, boren (boren, uitbreiden en ruimen), tappen (stijve schroefdraad) en verzinken, de telescopische rechthoekige ram is vooral geschikt voor frezen, en het uitstekende CNC-systeem stelt de machine in staat om functies te hebben zoals lineaire interpolatie, circulaire interpolatie en 4-assige koppelingsfunctie. CNC-draaitafel is in staat om meerprocedurele bewerking van 4-vlaksgatgroep, gatenreeks en vlak te realiseren na één keer opspannen van het werkstuk. Grote dwarsdoorsnede CNC rechthoekige ram is geïnstalleerd op de kop van de machine (draagplaat), CNC booras is geïnstalleerd in de ram en is in staat om diepgatvlakbewerking te realiseren. Het product maakt gebruik van hydraulische cilinder, proportionele klep en CNC-systeem om gezamenlijke compensatie te maken van spil, ram-afbuiging, zwaartepuntverschuiving van de kop en gewicht van de accessoirekop.

Producteigenschappen:

1, CNC horizontale frees- en boormachineserie is in de introductie van Duitse geavanceerde technologie, volgens de marktvraag, gecombineerd met de volwassen structuur van de vergelijkbare machines van ons bedrijf en de ontwikkeling van machines.

2, Het gebruik van modulair ontwerp, dat wil zeggen, door de standaard interface kunnen modules op verschillende manieren vrij worden gecombineerd om productvarianten te vormen om aan de verschillende behoeften van de markt te voldoen. De machine is voornamelijk frezen en boren, en kan ook boren, ruimen, afschuinen, draaien van het eindvlak en draaien van rond en andere processen uitvoeren.

3, Vooral geschikt voor het bewerken van poreuze systemen, gat-afstandseisen nauwkeuriger kistonderdelen, de machine kan de automatische positionering van coördinaten realiseren, maar kan ook X, Y, Z, W, B elke vier coördinaat-as koppeling realiseren, kan worden gebruikt voor booginterpolatiecontour en driedimensionale oppervlaktebewerking.

4, Afhankelijk van de eisen van de gebruiker, kan worden uitgerust met een verticale CNC-draaitafel, haakse freesaccessoires om het bereik van de machineverwerkingstechnologie uit te breiden.


Productdetails:

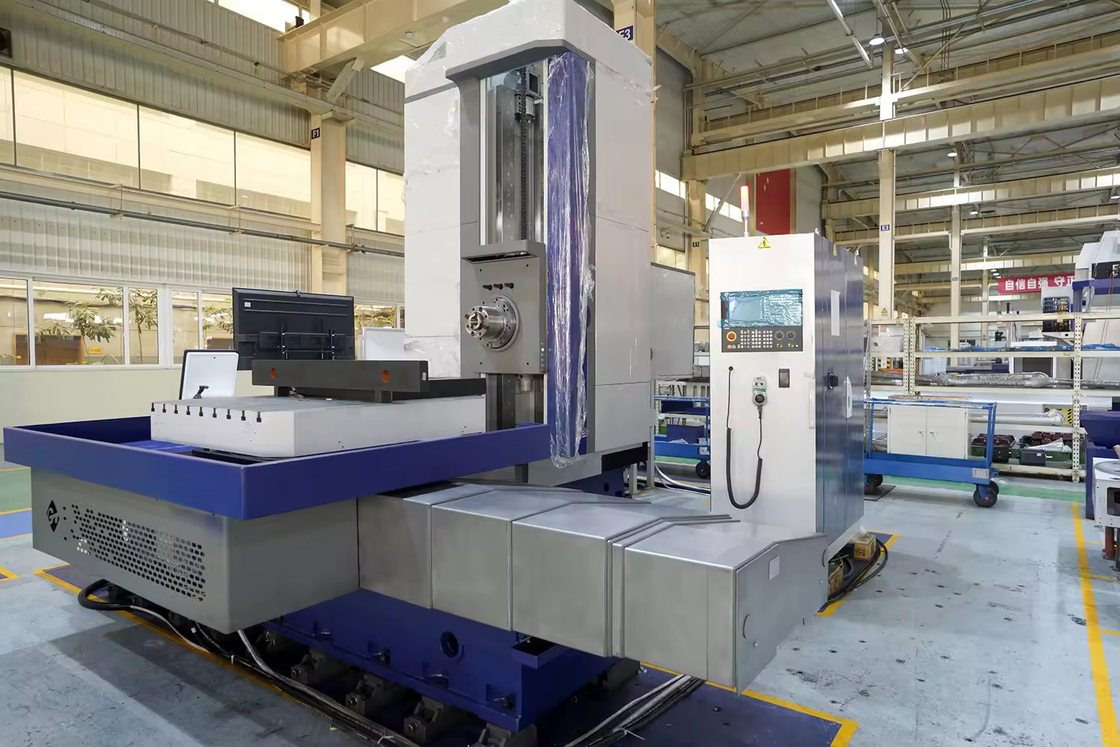

SMTCL zware horizontale 5 assen freesboren machine PBC130R CNC-bewerkingscentrum Boren freesmachines 1

Productparameters:
Items
Eenheid
PBC 130R
PBC 160R
Werkbank afmeting
mm
10T:2000×2000;15T:2000×2000;20T:2000×2500;25T:2000×2000;30T:2500×2000;
Maximale belasting van de werkbank
T
10/15/20/25/30
Spildiameter
mm
φ130
φ160
Doorsnede van de ram
mm
480×480
Spilconusgat

IS0 7:24 N0.50
IS0 7:24 N0.50
Gereedschapsschaft specificatie

JT50/BT50
JT50/BT50
Spilsnelheid
tpm
10-1500
10-1000
Vermogen van de hoofdmotor
kW
41/49
41/49
Maximaal koppel van de spil
Nm
1700/2100
2900/3500
Dwarsbeweging X van de werkbank
mm
10T:2000/3000/3500/4000;15T:2000/3000/4000
20T/25T/30T:3500/4000
Verticale beweging Y van de kop
mm
2000/2500/3000
Longitudinale beweging Z van de kolom
mm
1600/2000
Ram-beweging V
mm
700
Spilbeweging W
mm
700
Werkbankrotatie B
°
0.001×360
Voedingssnelheid
X,Y,Z
mm/min
1-6000
V,W
mm/min
1-3000
B
tpm
0-1
Snelle snelheid
X,Y,Z
m/min
6
V,W
m/min
3
B
tpm
1
Positioneringsnauwkeurigheid
X,Y,Z
mm
0.02/1000
0.012/1000 (rooster schaal)
V
mm
0.025/0.015 (rooster schaal)
W
mm
0.025
B
''
10/4X90°;6
Herpositioneringsnauwkeurigheid
X,Y,Z
mm
0.012
V
mm
0.012
W
mm
0.015
B
''
6
CNC-systeem


SIEMENS 828D
SIEMENS 828D

ONZE Service:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1. Elk onderdeel moet worden geïnspecteerd

2. Meer dan 100 productieprocescontrole
3. Meer dan 200 inspectie-items
4. Monsterbewerking van elke machine
5. 72 uur proefdraaien voor levering
Waarom voor ons kiezen:
◆ Topkwaliteit gevoel, de verzoeken van klanten komen op de eerste plaats
◆ 30 jaar + R&D geschiedenis, het bedrijf is opgericht in 1993
◆ High-tech fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkoop en ingenieurs voor directe service (24 uur online)
◆ Upgraden van het mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerpprincipe: eenvoudig onderhoud & installatie, lage kosten onderhoud, heeft geen invloed op de productie
Over ons:

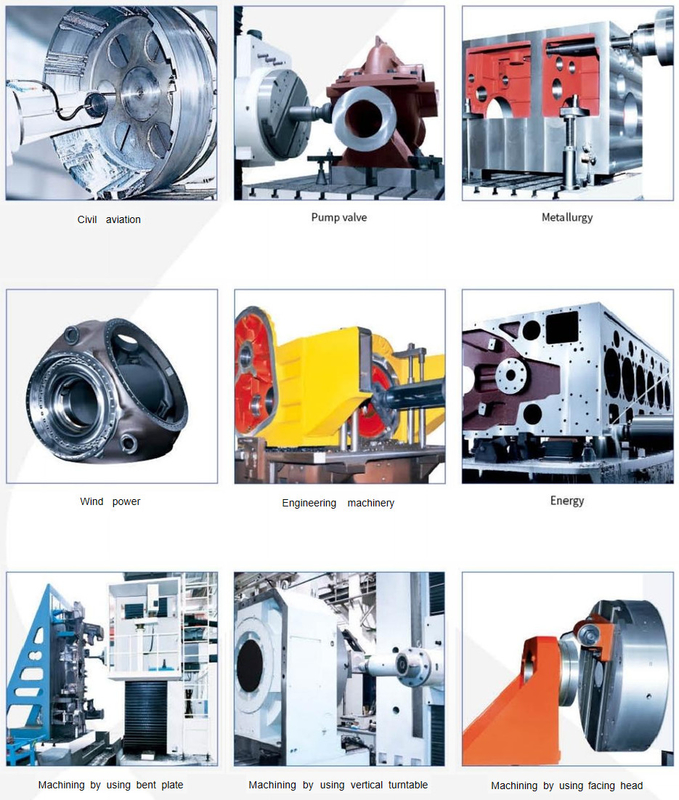

SMTCL zware horizontale 5 assen freesboren machine PBC130R CNC-bewerkingscentrum Boren freesmachines 2
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaalbewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten machines. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van machines. De eerste draaibank, boormachine en boormachine zijn hier geboren. Ze zijn een van de leiders van de Chinese machine-industrie en de grootste machinefabrikant in China geweest. Machineproducten bestrijken auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, mallen en andere industrieën. We nemen de missie op ons om de machines te leveren met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:

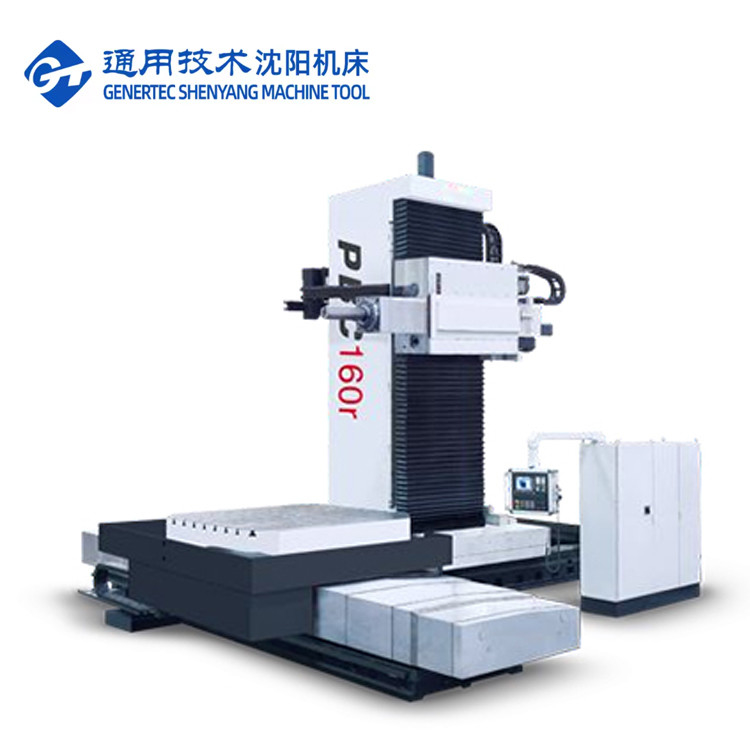

SMTCL zware horizontale 5 assen freesboren machine PBC130R CNC-bewerkingscentrum Boren freesmachines 3

Tentoonstelling:

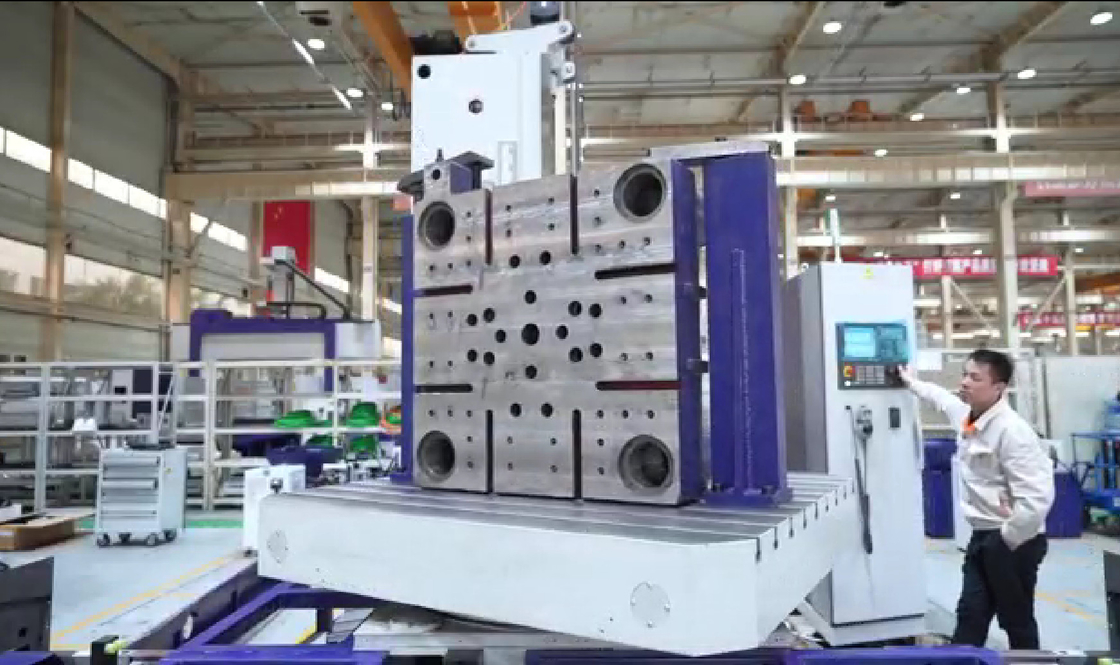

SMTCL zware horizontale 5 assen freesboren machine PBC130R CNC-bewerkingscentrum Boren freesmachines 4
