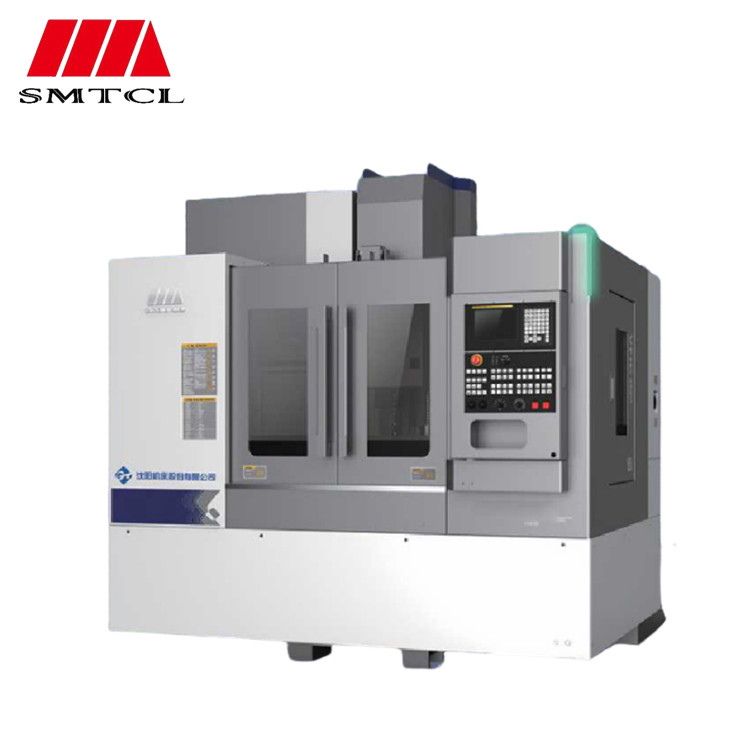

SMTCL CNC Verticale Bewerkingscentrum VMC1000Q Metaal Boren Kotteren Tappen 3-Assige CNC Freesmachine
Merknaam:
SMTCL/SYMG
Modelnummer:
VMC 1000Q
Plaats van herkomst:
China
Certificering:
ISO certification
Minimale bestelhoeveelheid:
1 set
Prijs:
Onderhandelbaar
Leveringscapaciteit:
50 stuks per maand
Productgegevens
| Type:: | Verticaal | CNC-besturingssysteem:: | FANUC, Siemens, GSK |
|---|---|---|---|
| Voersnelheid (mm/min):: | 1 - 10000 mm/min | Positieregeling (mm) u:: | 0,006 |
| Herhaalbaarheid (X/Y/Z) (mm):: | 0,004 | Asmotorvermogen (kW):: | 11/15 |
| Capaciteit gereedschapsmagazijn:: | 24 | Tafelgrootte (L×W): | 1150 x 500 mm |
| Merknaam:: | SYMG, SMTCL | X-as verplaatsing: | 1000 mm |
| Y-as verplaatsing: | 500 mm | Z-as verplaatsing: | 540 mm |
| Markeren |
Zeer nauwkeurig Verticaal Bewerkingscentrum,cnc-verticale freesmachine,Goede nauwkeurigheid en nauwkeurigheidsbehoud |
||
Productbeschrijving
Productbeschrijving:
SMTCL CNC Verticaal Bewerkingscentrum VMC1000Q Metaalboren Saai Tikken 3-assige Cnc-freesmachine
Werktuigmachines uit de VMC-Q-serie vormen het nieuwe algemene verticale bewerkingscentrum via onafhankelijke R&D voor industriële gebieden zoals algemene machines, auto's, enzovoort. Door professionele ontwerp- en analysesoftware voor wetenschappelijke en redelijke analyse en optimalisatie, evenals geavanceerde productie- en testtechnologie voor verificatie en verbetering, heeft de apparatuur goede snijprestaties, die kunnen voldoen aan de eisen van het boren en frezen van verschillende onderdelen en de klanten kunnen voorzien van de beste verwerkingservaring.
FUNCTIES IN EEN OOGOPSLAG:

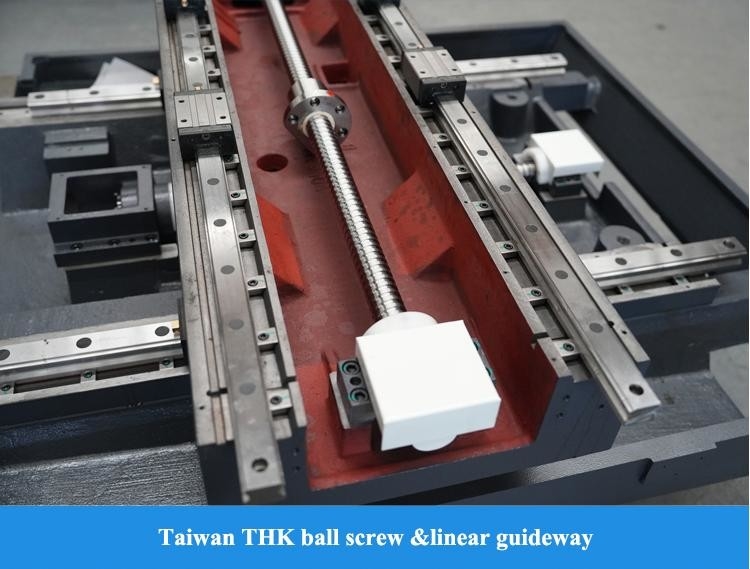

A Loodschroef: voorgetrokken De drieassige spindel gebruikt de installatiemethode van vaste twee uiteinden, en met 40 hoge precisie kogelomloopspindels met grote diameter kunnen de beste snelheidsrespons en positioneringsnauwkeurigheid worden verkregen door een voorrekbehandeling.
B Geleiderail: rol Lineaire geleiderail met rollen is geselecteerd voor drie assen om het draagvermogen te vergroten en de algehele stijfheid en betrouwbaarheid van de werktuigmachine te verbeteren. Lineaire geleiding heeft kleine trillingen bij hoge snelheid en kruipt niet bij lage snelheid om de nauwkeurigheid van de bewerking te garanderen.
C-spil: 10000 RPM 10000 RPM hogesnelheidsspil, met geïmporteerde P4 speciale lagers, met hoge precisie, hoge stijfheid; De hoofdas heeft de dynamische balanscorrectietest doorstaan voordat hij de fabriek verliet.
D Kop: hoge stijfheid Spindeldoosontwerp met hoge stijfheid, verbetert de snijweerstand van de werktuigmachine en vermindert effectief de trillingen van de spil, om de bewerkingsnauwkeurigheid en oppervlakteafwerking van de onderdelen te garanderen.
E-stijl: visgraattype Klassieke structuur van het "menselijke" type, solide en stabiel, handhaaft effectief de verwerkingsstabiliteit en het draagvermogen bij verplaatsing op hoge snelheid.
F-bed: grote helling Groot kantelbaar bed, bevordert effectief de verwijdering van vuil. De binnenkant van het bed heeft een doosvormig structuurontwerp, dat sterk en betrouwbaar is, waardoor de stijfheid en stabiliteit van het product effectief worden verbeterd.
Kenmerk 1: Stabiel en betrouwbaar - Uitgebreide tests, consistente prestaties door middel van vergelijkende tests
7 sets testapparatuur voor batchprestaties, 7 sets snijtestapparatuur
22 prestatietestitems en 25 snijtestitems per apparaat
Evaluatie door derden: toonaangevend prestatieniveau
Kenmerk 2: Hoogwaardige bewerkingsmogelijkheden - Hoge precisie, technologie voor het controleren van gereedschapsgewrichten; hoge oppervlakteafwerking, ruwheid Ra 0,8 μm
Onderdeelnaam: Gereedschapsverbindingsmarkering teststuk
Industrie: Nieuwe energievoertuigen, robotica; materiaal (AL6061)
Afmetingen onderdeel: 200×150×20mm
Procesproblemen:
* Gereedschapsverbindingsmarkeringen op het onderdeeloppervlak
* Test machinespindel en bewerkingsstabiliteit
* Eisen aan oppervlaktekwaliteit
Kenmerk 3: Bewerkingsvermogen met ultramicro-precisie - Hoge stabiliteit, fijne naaldbewerking van φ0,08 mm
Onderdeelnaam: D0,2 mm graveerbewerking
Industrie: halfgeleider, medisch, enz.; materiaal: AL7075
Onderdeelafmetingen: φ40×30mm
Procesproblemen:
* Zwakke stijfheid van de bewerkingspositie, gevoelig voor vervorming
* Test de toevoercontrole en stabiliteit van werktuigmachines
* Nauwkeurige controle van de gereedschapsrondloop en gereedschapsinstelling
* Technologie voor het verwijderen van oppervlaktebramen
PRODUCTSPECIFICATIES:
Belangrijkste technische specificaties
Belangrijkste technische parameters
Standaard

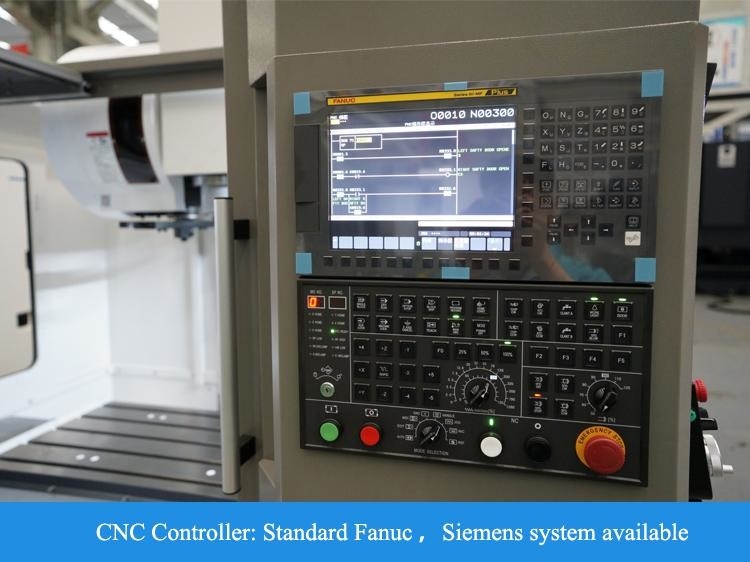

1. FANUC OI-MF TYPE(5)β-regelsysteem
2. Spindel van 10.000 tpm, riem aangesloten
3. Gereedschapsmagazijn voor manipulator met 24 schijven
4. Watertank + bedspoelchip
5. Reinigingspistool, werklamp, waarschuwingslampje
Optioneel
1. Fanuc Oi-MF TAPE(l)βsysteem
2. Fanuc Oi-MF TAPE(l)αsysteem
3. Siemens 828D CNC-systeem

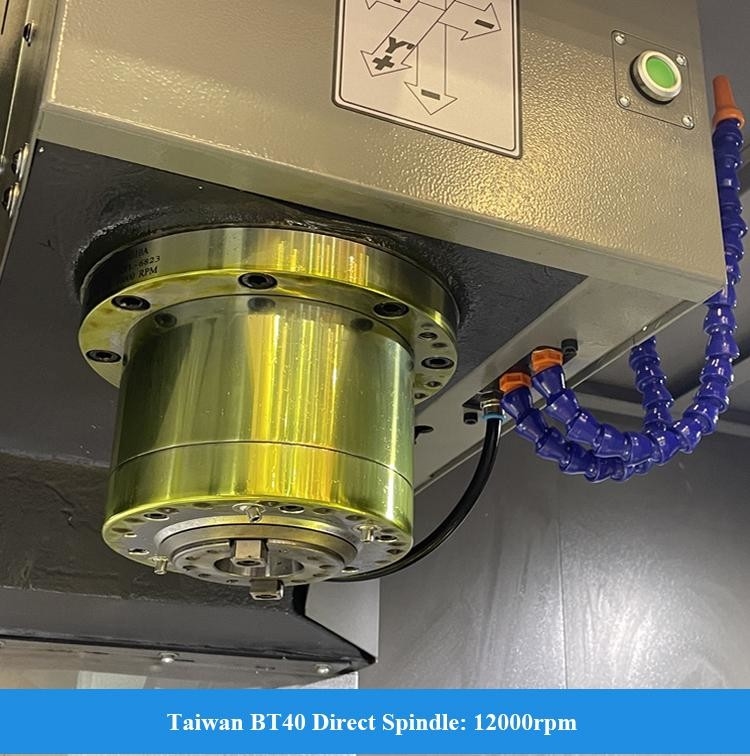

4. Directe aansluiting 12000 RPM mechanische spindel
5. 16000 RPM, 24000 gemotoriseerde spindel

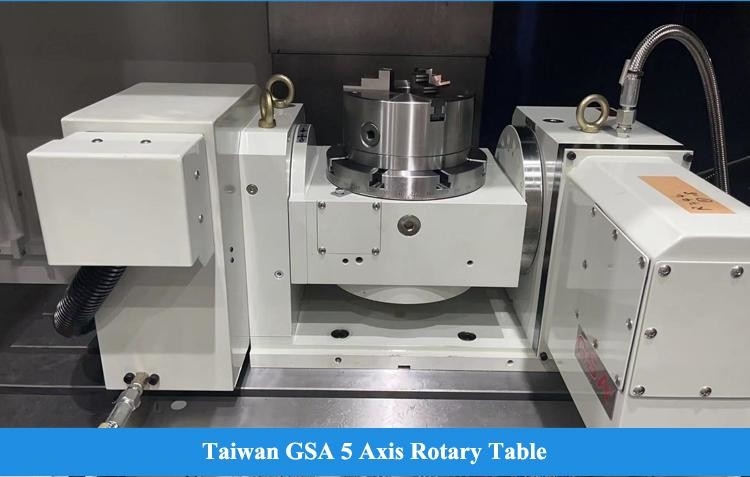

6. Draaischijf 4e as
7. Koeling binnen 2 MPa, 3 MPa, 5 MPa, 7 MPa
8. Olie-waterafscheider

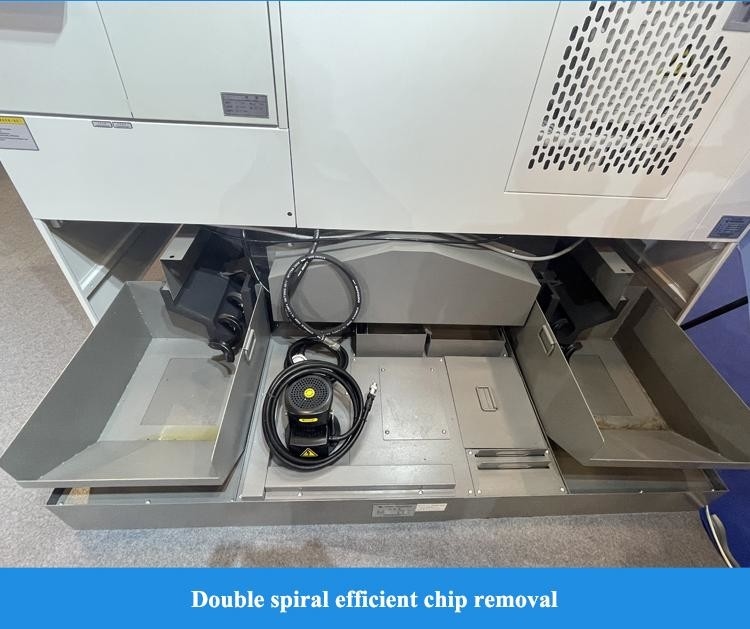

9. Kettingchipverwijderaar
10. Maak het waterpistool schoon
11. Gereedschaps- en werkstukinspectie
12.automatische deur
13. Veiligheidsdeurslot
14. Elektrische kast en airconditioning
Belangrijkste nauwkeurigheid
De nauwkeurigheid van de machine implementeert de acceptatienorm GB/T18400.2-2010 Acceptatienorm voor positioneringsnauwkeurigheid van werktuigmachines en herhaalde positioneringsnauwkeurigheid GB/T18400.4-2010
Hoofdconfiguratie
Hoofdconfiguratie van werktuigmachines en lijst met gekochte onderdelen
Waarom voor ons kiezen:
◆ Gevoel van topkwaliteit, de wensen van klanten staan voorop
◆ 30 jaar + R&D-geschiedenis, het bedrijf werd opgericht in 1993
◆ Hightechfabrikant met onderzoeks- en ontwerpcapaciteit
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor directe services (24 uur online)
◆ Upgrade van het mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerpprincipe: eenvoudig onderhoud en installatie, goedkoop onderhoud, geen invloed op de productie
Over ons:
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, portaalbewerkingscentrum, vijfassig bewerkingscentrum, draaifreescentrum en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten werktuigmachines. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, portaalbewerkingscentrum, vijfassig bewerkingscentrum, draaifreescentrum en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten werktuigmachines. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines. De eerste draaibank, boormachine en boormachine zijn hier allemaal geboren. Ze zijn een van de leiders van de Chinese werktuigmachine-industrie en de grootste productie van werktuigmachines in China. Werktuigmachineproducten omvatten auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, matrijzen en andere industrieën. Het is onze missie om de werktuigmachines te voorzien van toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
Tentoonstelling:
Veelgestelde vragen:
Q1. Bent u een handelsbedrijf of productiebedrijf?
Wij zijn een productiebedrijf.
Vraag 2. Wat zijn uw belangrijkste producten van uw bedrijf?
Wij zijn gespecialiseerd in allerlei machines, zoals CNC-draaibank, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaibank, boormachine, radiale boormachine, enzovoort.
Q3. Kunt u een aangepaste machine of SPM (machine voor speciale doeleinden) leveren?
Ja, wij bieden slimme CNC-oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Voor onderdelen die defect blijken te zijn, leveren wij gedurende een periode van 12 maanden vervanging,
vanaf de vrachtbriefdatum van de machine.
Vraag 5. Wat zijn de diensten?
Pr-sales: Maatwerkoplossingen, planning en ontwerp; Eén-op-één service
After sales: 7 dagen 24 uur online service, Installatiebegeleiding op afstand, docking met softwaresysteem van de klant
Q6: Waarom kiezen voor uw bedrijf?
Producten die vanaf de ontwikkeling, het ontwerp, de fabricage en de montage tot het gehele productieproces behoren
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
Vraag 7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland sturen?
Wij kunnen dit soort diensten leveren. Wanneer de machines op de installatielocatie van de koper aankomen, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Al deze kunnen worden geciteerd en vermeld in het contract. De verkoper zal met de koper samenwerken bij de voorbereiding van het visum en de installatie voordat hij naar het buitenland gaat.
Vraag 8: Wat zijn de betalingsvoorwaarden?
T/T 30% initiële betaling bij bestelling, 70% saldo vóór verzending. onherroepelijke kredietbrief op zicht
