Universele draaibank CW6180B Hoge stijfheid 600 mm Bed Breedte Zware motor Draaibank Draaienmachine

Universele draaibank CW6180B Hoge stijfheid 600 mm Bed Breedte Zware motor Draaibank Draaienmachine

Zware universele draaibank

Horizontale metalen draaibank

Conventioneel metalen draaibank

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

CW6180G

Neem contact met ons op
Vraag een offerte
Productgegevens
Merknaam:
HD
Modelnummer:
CW6180G
CNC of niet:
Handleiding
Sleutelwoord:
Handmatige draaibank
Max. Swing dia over bed.:
840mm
Max. Swing dia over de wagen:
560 mm
Breedte van Bed:
600 mm
De as droeg:
105 mm/128 mm
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Verpakking Details
De houten koffer, blikkoffer, andere zeevaardige verpakkingen.
Levertijd
45-60 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
50 stuks per maand
Productbeschrijving

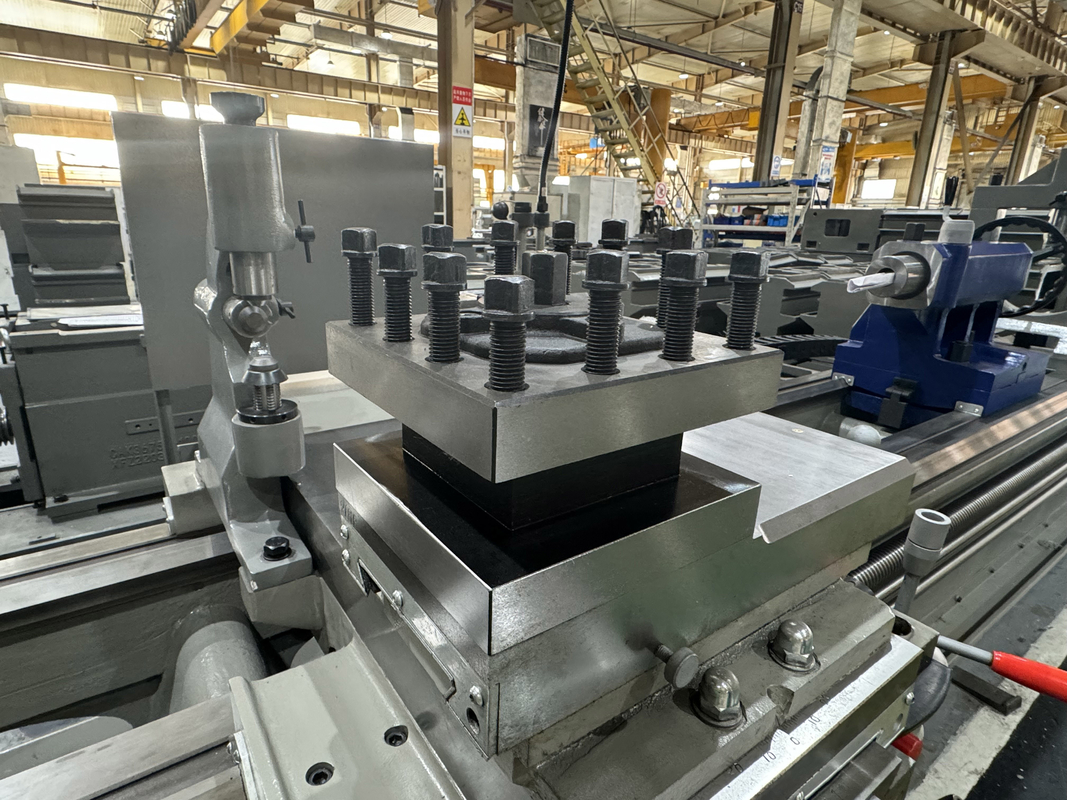

Universele draaibank CW6180B Hoge stijfheid 600 mm Bed Breedte Zware motor Draaibank Draaienmachine 0

Productbeschrijving:

Universele draaibank CW6180B Hoge stijfheid 600 mm Bed Breedte Zware motor Draaibank Draaienmachine
CW6180B-serie gewone horizontale draaibank De draaibank heeft de combinatiestructuur van een doos en een hellende staaf in de breedte van de zijkant van een dubbele ribbenplaat en een binnenste ribbenplaat,en de totale stijfheid is een derde hoger dan die van de ribbenstructuur van de deur met een enkele wandDeze serie werktuigmachines is geschikt voor de verwerking van gietijzer, staal en diverse niet-ijzeren metalen en andere materialen.
De serie draaibank kan allerlei draaibankwerkzaamheden uitvoeren, zoals binnen- of buiten cilindrische oppervlakken, kegelvormige oppervlakken, omwentelingsoppervlakken,en eindoppervlakken alsmede metrische draad, inch schroefdraad, modulus en diameter pitch draad, Ze kunnen ook openen olie groeven en sleutel groeven.

Productkenmerken:

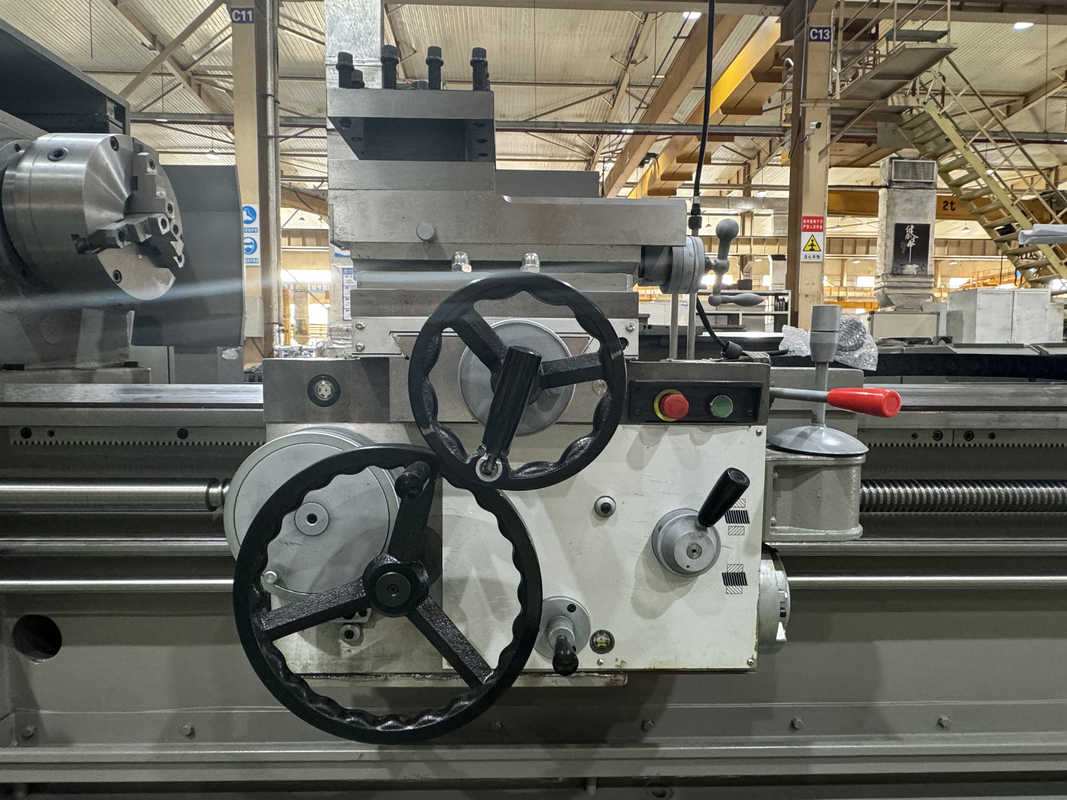

Universele draaibank CW6180B Hoge stijfheid 600 mm Bed Breedte Zware motor Draaibank Draaienmachine 1

Nieuwe verschijning

De verbeterde versie van het uiterlijk is een perfecte hybride van ergonomisch ontwerp en geavanceerde configuratie van de machine.
De kwaliteit van het product is verbeterd door het gebruik van nieuwe materialen.

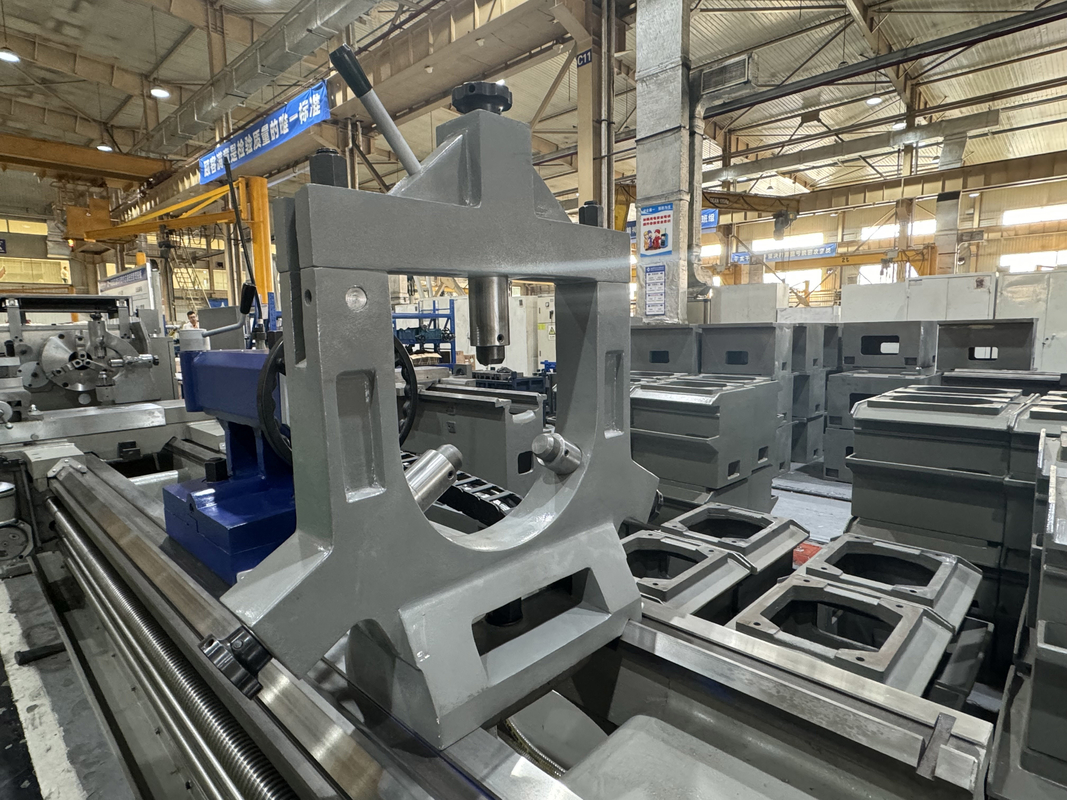

Universele draaibank CW6180B Hoge stijfheid 600 mm Bed Breedte Zware motor Draaibank Draaienmachine 2

Eenvoudige werking

De handgrepen en handwielen zijn zo intuïtief ontworpen dat de machine gemakkelijk te bedienen is, goed voor het gevoel van de hand en gebruiksvriendelijk.
De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de werkzaamheden van de Commissie in het kader van de uitvoering van het programma.

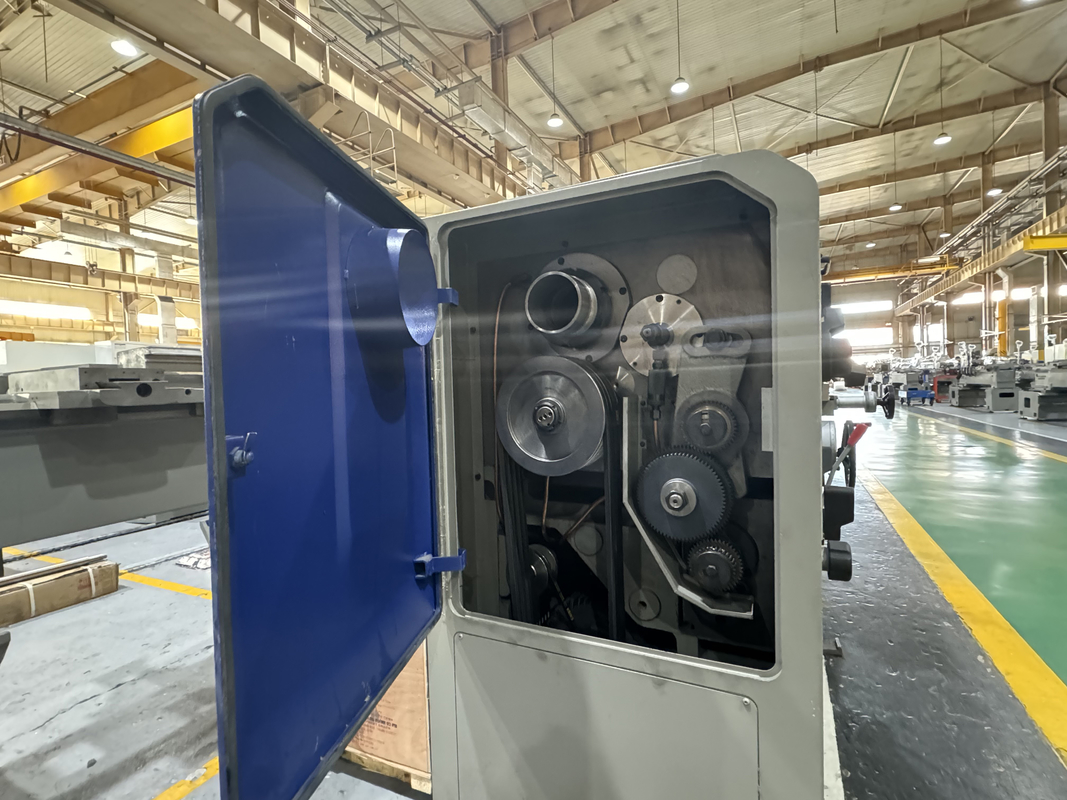

Universele draaibank CW6180B Hoge stijfheid 600 mm Bed Breedte Zware motor Draaibank Draaienmachine 3

Krachtig snijden

CW6180B is een basismodel machineproduct met een bedbreedte van600 mmHet integrale vloerbed, gecombineerd met een stabiele diagonale staafconstructie, heeft de hoogste structurele stijfheid in zijn klasse.Het snijden met een groot koppel kan worden gerealiseerd door een motor met een groot koppel (11 kW) in combinatie met een geoptimaliseerd kopstuk voor de vermindering van de snelheid.

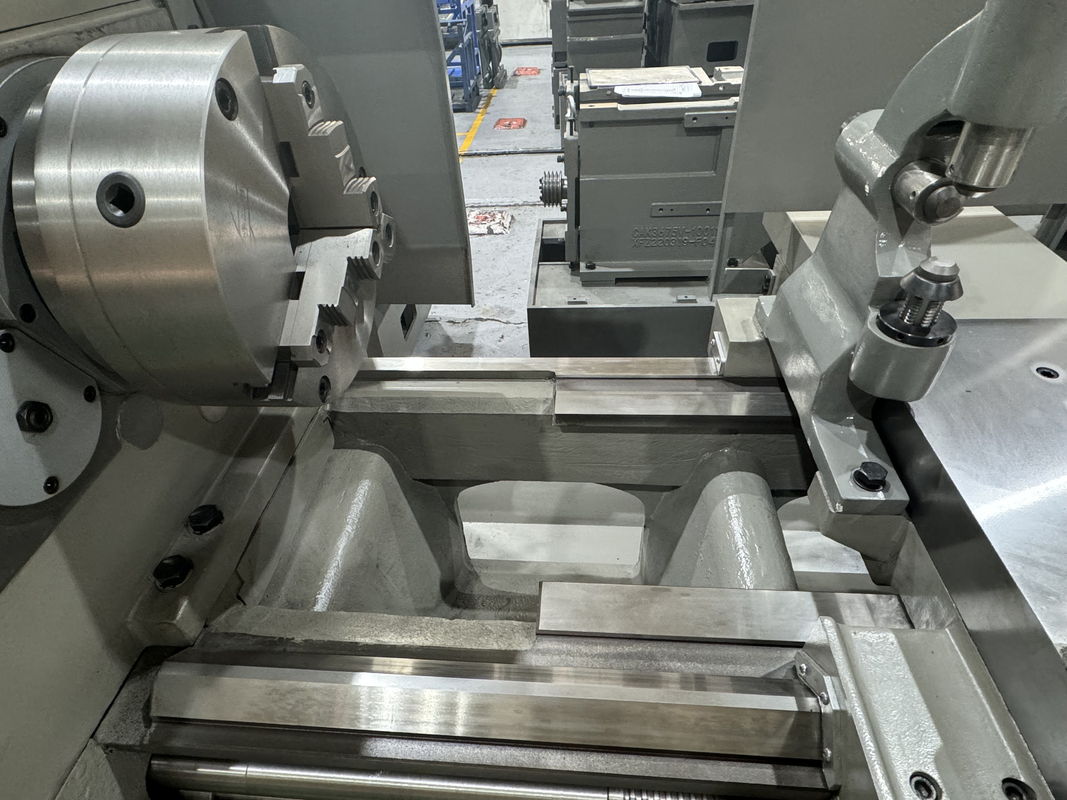

Universele draaibank CW6180B Hoge stijfheid 600 mm Bed Breedte Zware motor Draaibank Draaienmachine 4

Betrouwbare prestaties

De machine is gemaakt met geavanceerde productieapparatuur.
Het productieproces volgt strikt de SOP en wordt strikt gecontroleerd door het IS09000 QC-systeem om de betrouwbare bewerkingsprestaties te garanderen.

Productgegevens:

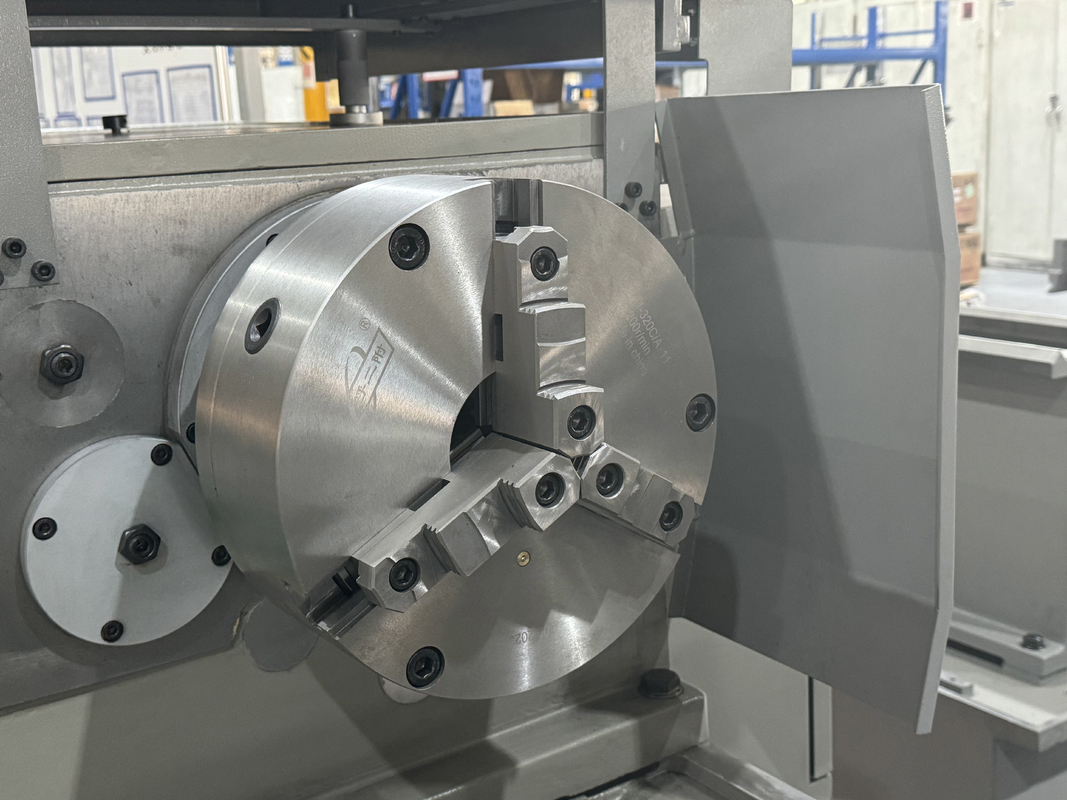

Universele draaibank CW6180B Hoge stijfheid 600 mm Bed Breedte Zware motor Draaibank Draaienmachine 5

Productparameters:
Posten
Eenheid
CW6180B
Max. Swing diameter over het bed
mm
Φ800
Max. Swing diameter over torent
mm
Φ480
Max.Langte van het werkstuk
mm
1500/3000
Maximale schommeldiameter en effectieve breedte in de spleet
mm
Φ1000/310
De diameter van de spindelboor en het type spindelkop

Φ104/D11
Taper van spindel neus en middel

120, 1:20Morse 5 #
Stapjes en snelheidsbereik van de spindel
r/min
18 versnellingen 5.4-720
Stapjes en bereik van de longitudinale voeding
mm/r
64 voert 0.06-24.3
Bereik 1:1
mm/r
0.1-1.52
Bereik 16:1
mm/r
1.6-24.3
Gamma fijnvoer met wisselgetallen
mm/r
0.05-0.912
Ratio kruisvoeder naar longitudinaal voeder

1/2
Snel oversteken van zadel
mm/min
4000
Snelheid van de loodschroef

12 (metrisch):1/2' (inchesysteem)
Aantal, bereik van metrische
mm
50 soorten 1-240
Het aantal draad, het bereik van de draad van Whitworth
t.p.i.
26 soorten 14-1
Aantal, bereik van de module
mm
53 soorten 0,5-120
Draadnummer, bereik van de diameter van de draad
DP
24 soorten 28-1
Max. dwarsverplaatsing van de onderste glijbaan
mm
500
Max.Reis van bovenste glijbaan
mm
200
Voertuig van de staartvoet
mm
250
Taper van staartvoet

Morse 5#
Breedte van de geleidingsbodem en hardheid van het blussen
mm
550 RC52
Hoofdmotorvermogen
KW
Geliefd zijn, 15/11
Snelle motorvermogen
KW
1.1
Vermogen van de motor van de koelmiddelpomp
W
180
Nettogewicht
kg
4900
Algemene afmetingen
mm
3660 x 1450 x 1630
Max. Belading van werkstuk
T
2.5 ((standaardconfiguratie)
Standaardconfiguratie:
1Hoofdmotor: YE3-160M-4 11 kW
2Snel motor: NJ12-4
3.Koelpomp: YSB2-50
4K11 315C/A211
5.Hoofdaslag:
(1)NN3032K/P5 160X240X60
(2)NN3026K/P5 130X200X52
(3)6028 140X210X33
Selectieve configuratie
1.Vaste rust Φ40-Φ350
2.Volgt de rust Φ50-Φ220
3.Φ400mm 3-kaakschok
4.Φ500mm 3-kaakschok
5.Φ400mm 4-kaakschok
6.Φ500mm 4-koppel
7.Φ630mm 4-koppeling
8Leven centra Morse NO.5
9.Φ650 mm voorzijdeplaat

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.

2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:

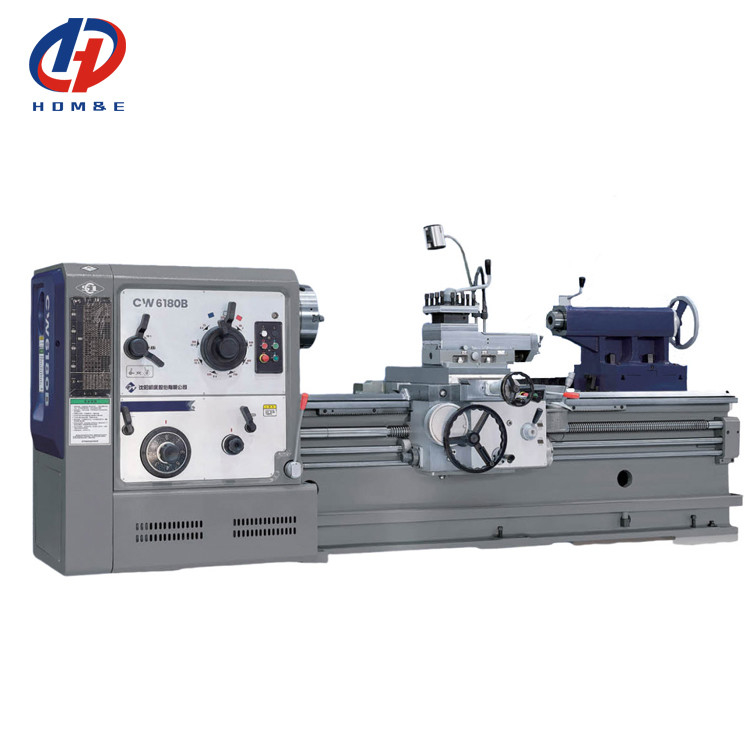

Universele draaibank CW6180B Hoge stijfheid 600 mm Bed Breedte Zware motor Draaibank Draaienmachine 6
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:

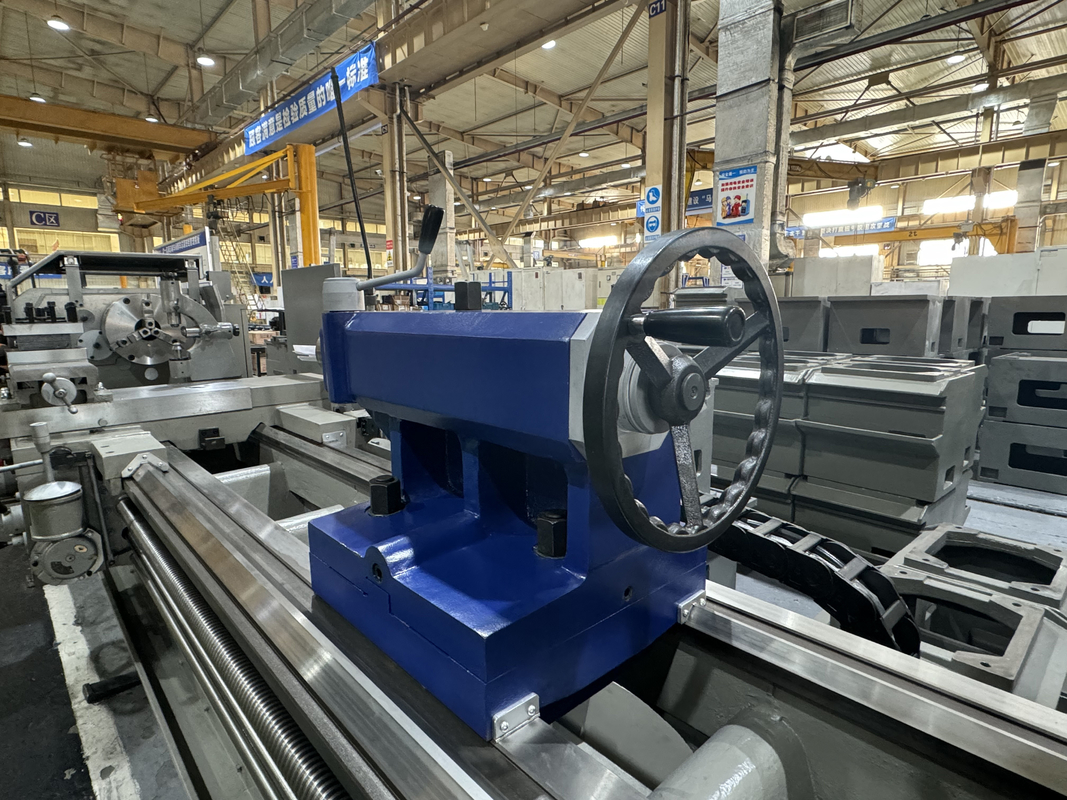

Universele draaibank CW6180B Hoge stijfheid 600 mm Bed Breedte Zware motor Draaibank Draaienmachine 7

Uitstelling:

Universele draaibank CW6180B Hoge stijfheid 600 mm Bed Breedte Zware motor Draaibank Draaienmachine 8

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
