SMTCL High Cost Performance Metal CNC Turning Lathe T6 Verticale CNC Lathe
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | T6-serie |
|---|---|---|---|
| Naam: | Verticale Cnc-draaimachine | controlesysteem: | SIEMENS GSK FANUC (optioneel) |
| Max. snijdiameter: | Φ850 | Max.schommeldiameter: | Φ1000 |
| Max.snijhoogte: | 850 | X-as verplaatsing: | 480 |
| Z-as verplaatsing: | 850 | Toren: | Horizontale 8-posities servo toren |
| Markeren |
Verticale CNC-draaibank met hoge stijfheid,CNC-verticaal draaiende freesmachine,SMTCL |
||
Productbeschrijving
T6-Q-serie CNC verticale draaibank is kosteneffectief, eenvoudig te bedienen, met hoge stijfheid en stabiliteit, ondersteunt binnenlandse hoogwaardige functionele onderdelen, kleine vloeroppervlakte, groot verwerkingsbereik,veel gebruikt in de automobielindustrieT6-H serie CNC verticale draaibank is onze nieuwe geüpgraded technologie structuur van de derde generatie van nieuwe CNC verticale draaibank,met een uitstekende stijfheid, stabiliteit en verwerkingsnauwkeurigheid, ondersteuning van geïmporteerde hoogwaardige functionele onderdelen, die op grote schaal worden gebruikt in nieuwe energie, automobielindustrie, lagers en andere verwerkende industrieën,om klanten een uitstekende ervaring te bieden.
- 1Hoge stijfheid
- Hoog stijve bedconstructie
- Hoge stijfheid en lange spankolom
- Hoog stijve geleidingsrails
- 2,Hoge stabiliteit
- Symmetrische indeling
- Grote splinterontlading Hoekbed
- 3,Hoogte van precisie en hoge efficiëntie
- Hoge-efficiëntie gereedschaphouder
- Hoogwaardig spindel- en voersysteem
- 4,Hoge kostprestaties
- Er zijn verschillende opties beschikbaar.
- Efficiënte en intelligente functie
- Redelijke configuratie van functionele onderdelen
- 5Makkelijk te bedienen.
- Optimaliseren van voedingshoogte en voedingsafstand
- Beheerspaneel met een matige hoogte
Hoog stijfheidskorpsstructuur
Het hele lichaam is gegoten met hars en heeft een lage zwaartekracht, anti-vibratie.
Grote spleetkolom met hoge stijfheid
Vaste, anti-vibratie, anti-transformatie, meer geschikt voor verticale toren en geïntegreerde toren.
Structuur van de geleiding met hoge stijfheid
X & Z-as gebruikt liner roller rguideway, heeft een sterk extremecutting vermogen. 580mm lange borig bar kan 5mm diep snijden en 0,5mm voeding snijden.
Karosserie met grote hoek chip flush
De bodembasisgraad is 23 ° en 27 °, vermijd chips opstapelen, chip spoelen soepel, verbetert de bewerkingsstabiliteit
Geperformeerd spindel- en voersysteem
De spindel bevat waardevolle geïmporteerde lagers, met een conische ashoop van 0,003 mm, speciaal geschikt voor werkstukken met een hoge hardheid en zware snijwerkzaamheden.Vermindert de trillingen en warmtefouten tijdens het bewerkingsproces, heeft de machine een laag foutenpercentage en een hoog rendement

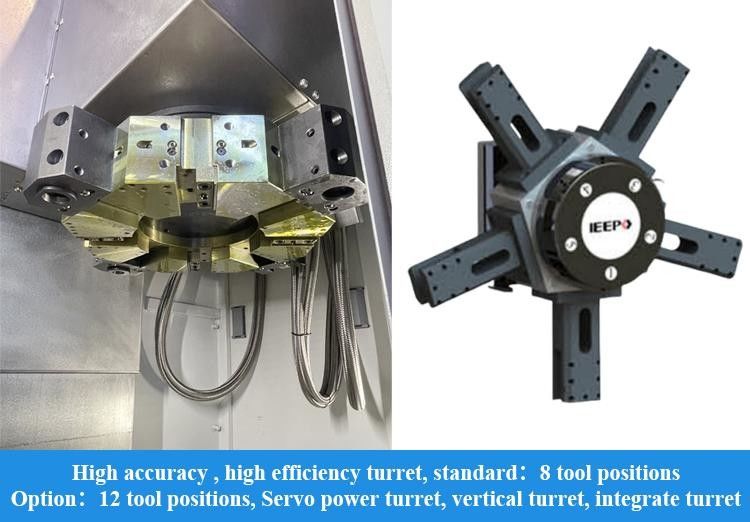

Servo kracht torent, verticale torent, geïntegreerde torent
◆ kan 0 ° en 90 ° kracht torentjes kiezen voor het boren, frezen en aftappen vanwege de vraag
◆ Verticale torentjes kunnen een hoge stijfheid krijgen, gebruik servo roterende, hydraulische vergrendeling, stabiel en op de juiste plaats, vooral geschikt voor diep binnenste bewerking
| Artikel 1 | Eenheid | T6- 35H | T6-50H | T6-60H | T6-85H |
| Genauigheidsgraad | IT6 | IT7/IT6 | IT7/IT6 | IT7/IT6 | |
| Technische parameters | |||||
| Max.snijdiameter | mm | Φ350 | Φ500 | Φ600 | Φ850 |
| Max.schommeldiameter | mm | Φ500 | Φ650 | Φ700 | Φ1000 |
| Max.snijhoogte | mm | 350 | 500 | 650 | 850 |
| Spindel | |||||
| Spindel neus en spindel | A2-8 A2-8 | A2-8 A2-8 | A2-11 2-11 | A2-11(A2-15) | |
| Standaard schokgrootte | Inch | 10( 12) | 12 ((( 15, 18) | 15 ((( 18, 21) | 21( 24, 32) |
| Max. spindel snelheid | R/min | 3000 | 1500/2500 | 1100/2500 | 1100/1500 |
| Max.spindelkoppel | N/M | 472 | 771 | 1158/1160 | 1910 |
| Hoofdmotor-uitgangsvermogen continu/30 min | KW | 15/18.5 | 18.5/26 | 18.5/26/22/30 | 22/30 |
| XZaxis | |||||
| X-as snelle doorgang | m/min | 30 | 18/20 | 18/20 | 18/20 |
| Z-as snelle doorgang | m/min | 30 | 18/20 | 18/20 | 18/20 |
| X-asverkeer | mm | 200 | 290 | 330 | 480 |
| Z-asreizen | mm | 400 | 530 | 653 | 850 |
| Toren | |||||
| Type | Horizontale 8-posities servo toren | Horizontale 8-posities servo toren | Horizontale 8-posities servo toren | Horizontale 8-posities servo toren | |
| Centrumhoogte | mm | 100 | 100 | 125 | 160 |
| Roterende herhaling van de positie van de torent | ️ "" | ± 16 | ± 16 | ± 16 | ± 16 |
- Top kwaliteitsgevoel, klanten' verzoeken komen eerst
- 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
- Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
- Stabiel en volwassen bevoorradingssysteem
- Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
- Verbetering van het mechanisme volgens ergonomie en eenvoudig onderhoud
- Onze structuurontwerpprijs: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Q1. Bent u een handelsonderneming of een productiebedrijf?
We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal samenwerken met de koper om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
