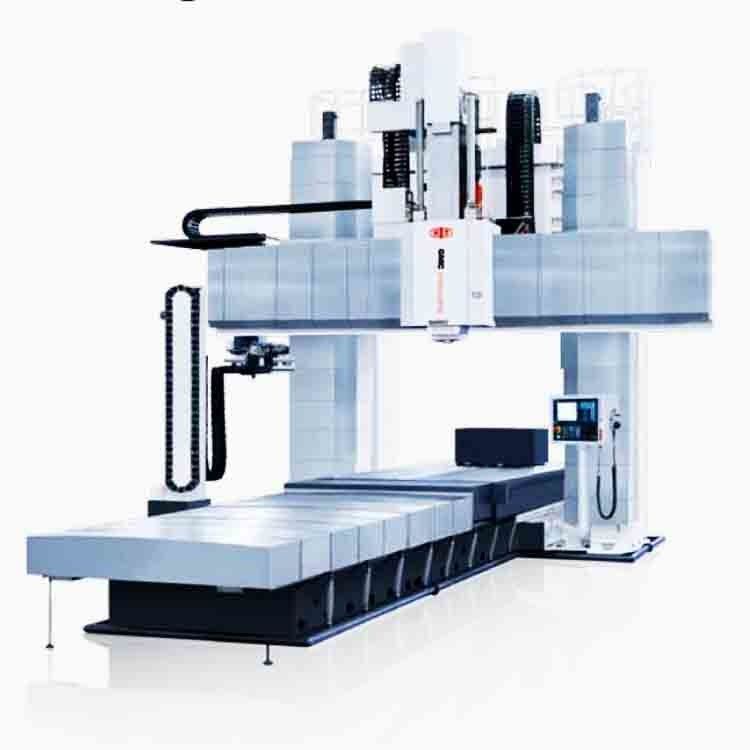

SMTCL Bewegende balk galerij Bewerkingscentrum Mechanische scheepsindustrie 4-assige galerij freesmachine
Productgegevens
| Features: | Heavy Boring And Milling Machine | Merknaam: | SMTCL |
|---|---|---|---|
| Model Number: | GMC2560WRS | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Markeren |
Mechanische scheepsindustrie,Bewegende balk-gantrijbewerkingscentrum,Gantier 4-assige CNC-freesmachine |
||
Productbeschrijving
Productbeschrijving:
Het bewerkingscentrum van de bewegingsbalkHet is een volwassen product van ons bedrijf, met een uitgebreide toepassingsruimte en een hoge bewerkingscapaciteit. the product is able to complete machining of multiple proceduresof components after one time of fixture and is an ideal equipment formachining large-size components for industries such as heavy-dutymachineryDe belangrijkste bewegingsvormen zijn: de werkbank beweegt zich langs het bed om de X-as te vormen; de schuifplaat beweegt zich langs de dwarsbalk om de Y-as te vormen;ram beweegt langs de schuifplaat verticaal om de Z-as te vormenDe w-as is voorzien van een dubbelmotorige grote geleidingsrailschoets en heeft een hoge rijsnelheid en veiligheidsprestaties.Het opheffen van de dwarsbalk is gebaseerd op hydraulische cilinderklemmen.Het systeem is voorzien van een klemmechanisme en een uitstekende nauwkeurigheid.De werktuigmachine kan worden geconfigureerd met een verticaal en horizontaal werktuigmagazin en meerdere volledig geautomatiseerde toebehoren., en biedt een completeoplossing aan klanten.
|
Artikel 1
|
Eenheid
|
GMV 2560WRS
|
GMV 3060WRS
|
||
|
Werkbank
|
Afmetingen van de werkbank
|
mm
|
2500×6000
|
3000×6000
|
|
|
Afstand tussen twee kolommen
|
mm
|
3050
|
3550
|
||
|
Laadcapaciteit van de werkbank
|
kg
|
25000
|
25000
|
||
|
T-vormige groefbreedte
|
mm × stuks
|
28 × 11
|
28×15
|
||
|
Bewerkingen
bereik |
Maximaal vervoer van het portier-X-as
|
mm
|
6200
|
6200
|
|
|
Maximale glijbaan-Y-as
|
mm
|
3700
|
4200
|
||
|
Maximaal ramverkeer-Z-as
|
mm
|
1500
|
1500
|
||
|
Maximale verplaatsing van dwarslicht-W-as
|
mm
|
1500/2000
|
1500/2000
|
||
|
Afstand van spindel neus tot werkbank-maximaal
|
mm
|
3000/3500
|
3000/3500
|
||
|
|
Afstand van spindel neus tot werkbank-Minimum
|
mm
|
0
|
0
|
|
|
Spindel
|
Taper gat ((7:24)
|
|
BT2vrijwilligerswerk
|
BT2vrijwilligerswerk
|
|
|
Versnellingsbereik
|
r/min
|
40-3000
|
40-3000
|
||
|
Vermogen van de motor om het vermogen van de motor te verhogen
|
N.m.
|
3000/3600
|
3000/3600
|
||
|
Vermogen van de spindelmotor ((gefrituurd/30min)
|
kW
|
58/69
|
58/69
|
||
|
Afmeting van de rechthoekige ram
|
mm
|
500 × 500
|
500 × 500
|
||
|
Voeding
|
Versnellingsbereik
|
mm/min
|
1-6000
|
1-6000
|
|
|
Snelbewegings-X-as
|
m/min
|
12
|
12
|
||
|
Snelle beweging Y-as
|
m/min
|
12
|
12
|
||
|
Rapide beweging Z-as
|
m/min
|
12
|
12
|
||
|
Snel bewegen W-as
|
m/min
|
2
|
2
|
||
|
Positionering
nauwkeurigheid van de machine |
X-as
|
mm
|
0.003
|
0.003
|
|
|
Y-as
|
mm
|
0.025
|
0.03
|
||
|
Z-as
|
mm
|
0.025
|
0.025
|
||
|
Herhaalbaarheid
nauwkeurigheid |
X-as
|
mm
|
0.018
|
0.018
|
|
|
Y-as
|
mm
|
0.015
|
0.08
|
||
|
Z-as
|
mm
|
0.012
|
0.012
|
||
|
Totale elektriciteitscapaciteit
|
KVA
|
210
|
210
|
||
|
De benodigde vloerruimte voor de machine (L*W*H)
|
mm
|
20500×9600×9300
|
20500 × 10100 × 9300
|
||
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
