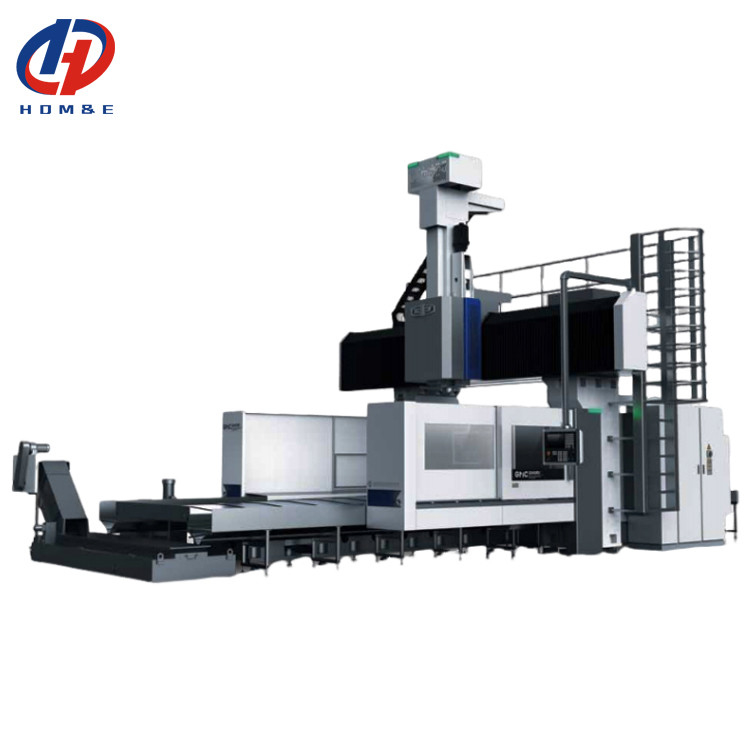

SMTCL Gantry-bewerkingscentrum GMC1220 SMTCL-portaal voor het bewerken van boor- en freesmachines
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | GMC1220RV |
|---|---|---|---|
| Cnc of niet: | CNC | Sleutelwoord: | Gantry-bewerkingscentrum |
| Controlesysteem: | SIEMENS GSK FANUC (optioneel) | Functies: | Saai- en freesmachine |
| Sollicitatie: | Metaalbewerkingscentrum | ||
| Markeren |
CNC-Portal-bewerkingscentrum,Centrum voor het bewerken van metalen voorhangsels,Doorboormachine en freesmachine |
||
Productbeschrijving
Productbeschrijving:
De werktuigmachine uit de GMC-RV-serie is een boor-/freesmachine van het portaaltype met een bewegende werkbank en een vaste dwarsbalk, heeft een omhullende ram met hoge stijfheid en is een hoge snelheid en zware snijmachine. De serie werktuigmachines wordt gebruikt voor het bewerken van meerdere soorten precieze componenten, zoals verschillende fundamentele grote werkstukken, plaatwerkstukken, schijfwerkstukken, behuizingswerkstukken en matrijzen. Het product is geconfigureerd met een geautomatiseerde haakse freeskop en kan de bewerking van verschillende procedures voltooien, zoals frezen, kotteren, boren, uitzetten, ruimen en stijf tappen van andere vlakken dan het bodemvlak van de installatie na één keer opspannen. Het product is voornamelijk van toepassing op industrieën zoals de scheepsbouw, energieopwekking, zware machines, locomotieven, werktuigmachines, textielmachines, drukmachines en matrijzenbouw, enz. Het product beschikt over modularisatieontwerp, seriatie en maatwerk volgens de marktvraag. De uitstekende prijs-prestatieverhouding is de beste keuze voor binnenlandse en buitenlandse klanten.
Productdetails:
Kenmerk 1: Zowel stijfheid als stabiliteit - 360 dagen durende prestatietests + snijtests van batch-prototypes, waardoor de stijfheid en stabiliteit van werktuigmachines volledig wordt gegarandeerd
Kenmerk 2: Zowel stijfheid als stabiliteit - 360 dagen durende prestatietests + snijtests van batchprototypes, waardoor de stijfheid en stabiliteit van werktuigmachines volledig wordt gegarandeerd
Kenmerk 3: Hoge precisie en efficiëntie - Parameters vergelijkbaar met portaalproducten, optimale efficiëntie; een optimalisatieteam van meer dan 30 mensen zorgt ervoor dat elk product maximaal wordt geoptimaliseerd. voor klanten
Kenmerk 4: Intelligent en gebruiksvriendelijk - Interface aangepast op aanvraag, diepgaande samenwerking tussen Shenyang Machine Tool en het Siemens-team, op maat gemaakt voor de behoeften van de klant
Diepe integratie met Siemens, aangepaste procesinterface, optimale prestaties en efficiëntie in dezelfde specificatie; ondersteunt het volledige procestesten van bewerkingsprogramma's, inclusief gesimuleerd proefsnijden, botsingsdetectie en gereedschapswissel, met bijna 100% consistentie met de verificatieresultaten van echte bewerkingsmachines
Productparameters:
|
Item
|
eenheid
|
GMC 1220RV
|
GMC 1530RV
|
GMC 1630RV
|
GMC 2040RV
|
|||
|
Werkbank
|
Afmeting werkbank
|
mm
|
1250×2000
|
1500×3000
|
1600×3000
|
2000×4000
|
||
|
Afstand tussen twee kolommen
|
mm
|
1500
|
1750
|
2400
|
2800
|
|||
|
Laadvermogen van werkbank
|
kg
|
5000
|
10000
|
15000
|
18000
|
|||
|
T-vormige groefbreedte
|
mm×st
|
22×8
|
22×9
|
22×9
|
22×11
|
|||
|
Bewerking
bereik |
Werkbankverplaatsing-X-as
|
mm
|
2000
|
3000
|
3200
|
4200
|
||
|
Schuif reizenY
|
mm
|
1300
|
1550
|
2600
|
3000
|
|||
|
Ram reizen-Z
|
mm
|
750
|
750
|
1000[1250]
|
1000[1250]
|
|||
|
Afstand van spilneus tot werkbank
|
Maximaal
|
mm
|
950
|
950
|
1400
|
1400
|
||
|
Minimum
|
mm
|
200
|
200
|
400[150]
|
400[150]
|
|||
|
Spindel
|
Conisch gat (7:24)
|
|
BT50
|
BT50
|
BT50
|
BT50
|
||
|
Snelheidsbereik
|
omw/min
|
40-6000
|
40-6000
|
40-4500 40-6000
|
40-4500 40-6000
|
|||
|
Uitgangskoppel (nominaal/30min)
|
Nm
|
460/552
|
460/552
|
770/924
|
770/924
|
|||
|
Asmotorvermogen (frated/30min)
|
kW
|
12/14,4
|
12/14,4
|
22/26,4
|
22/26,4
|
|||
|
Sectiegrootte van rechthoekige ram
|
mm
|
400×320
|
400×320
|
400×400
|
400×400
|
|||
|
Voeden
|
Bereik van invoersnelheid
|
mm/min
|
1-8000
|
1-8000
|
1-8000
|
1-8000
|
||
|
Snelle beweging X-as
|
m/min
|
20
|
20
|
15
|
15
|
|||
|
Snelle beweging Y-as
|
m/min
|
20
|
20
|
15
|
15
|
|||
|
Snelle beweging Z-as
|
m/min
|
16
|
16
|
12
|
12
|
|||
|
Positionering
nauwkeurigheid van de machine |
X-as
|
mm
|
0,025
|
0,03
|
0,03
|
0,032
|
||
|
Y-as
|
mm
|
0,016
|
0,025
|
0,025
|
0,025
|
|||
|
Z-as
|
mm
|
0,015
|
0,015
|
0,02[0,022]
|
0,02[0,022]
|
|||
|
Herhaalbaarheid
nauwkeurigheid |
X-as
|
mm
|
0,012
|
0,014
|
0,014
|
0,016
|
||
|
Y-as
|
|
0,008
|
0,012
|
0,012
|
0,012
|
|||
|
Z-as
|
mm
|
0,006
|
0,006
|
0,008[0,010]
|
0,008[0,010]
|
|||
|
Totaal elektrisch vermogen
|
KVA
|
50
|
50
|
80
|
80
|
|||
|
Vereiste vloerruimte voor de machine (L*B*H)(referentie)
|
mm
|
8300×6000×5000
|
10300×6300×5000
|
10800×8100×6200[6500]
|
12600×8300×6200[6500]
|
|||
ONZE Dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
- Alle onderdelen moeten worden geïnspecteerd
- Meer dan 100 productieprocescontrole
- Ruim 200 keuringsartikelen
- Monsterverwerking van elke machine
- 72 uur proefdraaien vóór levering
Waarom voor ons kiezen:
- Gevoel van topkwaliteit, de wensen van klanten staan voorop
- 30 jaar + R&D-geschiedenis, het bedrijf werd opgericht in 1993
- Hightechfabrikant met onderzoeks- en ontwerpcapaciteit
- Stabiel en volwassen leveringssysteem
- Jonge actieve verkopers en ingenieurs voor directe service (24 uur online)
- Upgrade van het mechanisme volgens ergonomie en eenvoudig onderhoud
- Ons structuurontwerpprincipe: eenvoudig onderhoud en installatie, goedkoop onderhoud, geen invloed op de productie
Over ons:
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, portaalbewerkingscentrum, vijfassig bewerkingscentrum, draaifreescentrum en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten werktuigmachines. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines. De eerste draaibank, boormachine en boormachine zijn hier allemaal geboren. Ze zijn een van de leiders van de Chinese werktuigmachine-industrie en de grootste productie van werktuigmachines in China. Werktuigmachineproducten omvatten auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, matrijzen en andere industrieën. Het is onze missie om de werktuigmachines te voorzien van toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:

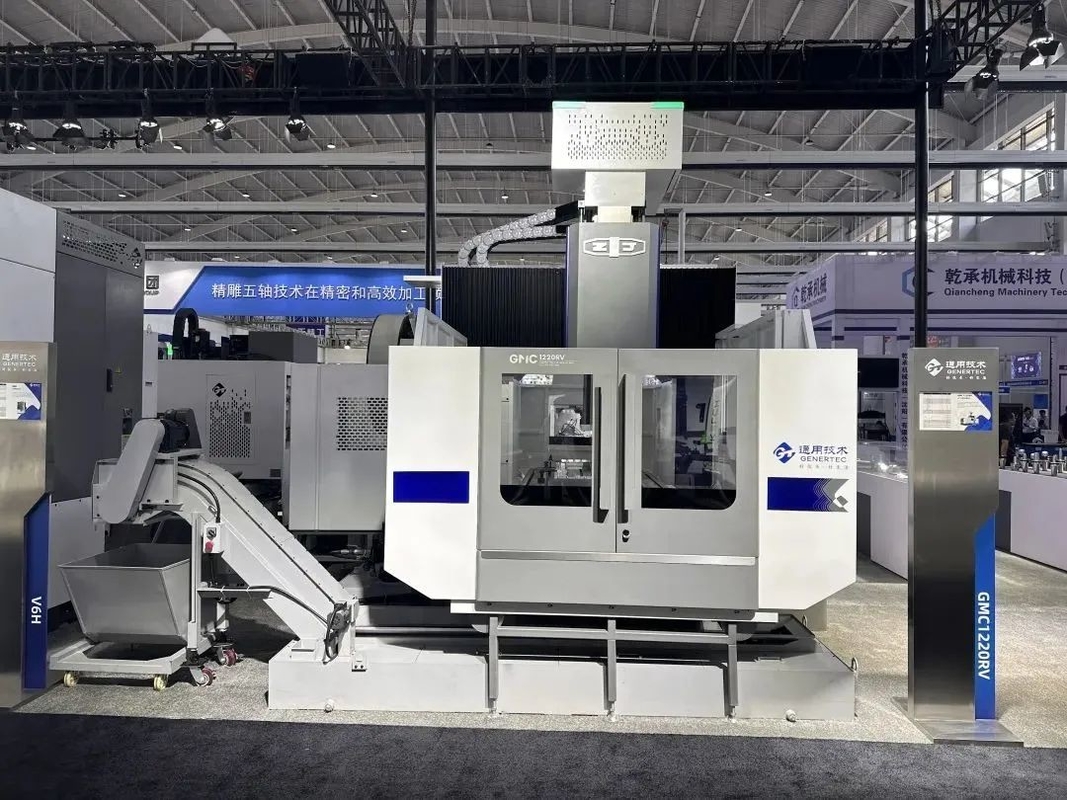

Tentoonstelling:
Veelgestelde vragen:
Q1. Bent u een handelsbedrijf of productiebedrijf?
Wij zijn een productiebedrijf.
Vraag 2. Wat zijn uw belangrijkste producten van uw bedrijf?
Wij zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaibank, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaibank, boormachine, radiale boormachine, enzovoort
Q3. Kunt u een aangepaste machine of SPM (machine voor speciale doeleinden) leveren?
Ja, wij bieden slimme CNC-oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Voor onderdelen die defect blijken te zijn, leveren wij gedurende een periode van 12 maanden vervanging.
vanaf de vrachtbriefdatum van de machine.
Vraag 5. Wat zijn de diensten?
Pr-sales: Maatwerkoplossingen, planning en ontwerp; Eén-op-één service
After sales: 7 dagen 24 uur online service, Installatiebegeleiding op afstand, docking met softwaresysteem van de klant
Q6: Waarom kiezen voor uw bedrijf?
Producten vanaf de ontwikkeling, het ontwerp, de fabricage en de montage tot het gehele productieproces
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
Vraag 7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland sturen?
Wij kunnen dit soort diensten leveren. Wanneer de machines op de installatielocatie van de koper aankomen, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Al deze kunnen worden geciteerd en vermeld in het contract. De verkoper zal met de koper samenwerken bij de voorbereiding van het visum en de installatie voordat hij naar het buitenland gaat.
Vraag 8: Wat zijn de betalingsvoorwaarden?
T/T 30% initiële betaling bij bestelling, 70% saldo vóór verzending. onherroepelijke kredietbrief op zicht
