Name: 5 As Horizontaal Bewerkingscentrum HMC63Q Hoogpresisie CNC-draaicentrum Machine Tool
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HMC 63Q
Availability: InStock

Huis > producten > Horizontale Machinaal bewerkende Centra >

5 As Horizontaal Bewerkingscentrum HMC63Q Hoogpresisie CNC-draaicentrum Machine Tool

CNC-draaicentrummachine 5 as

Hoogprecisie CNC-draaicentrum machine

6000 rpm Horizontaal bewerkingscentrum

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

HMC 63Q

Neem contact met ons op

Vraag een offerte

Productgegevens

Merknaam:

SMTCL

Modelnummer:

HMC 63Q

CNC of niet:

CNC-machines

Sleutelwoord:

Horizontaal bewerkingscentrum

Max. Spindel snelheid (rpm):

6000 r.p.m

Vervoer (X-as) ((mm):

1000

Vervoer (Z-as) ((mm):

900

Reis (y-As) (mm):

900

Max. rotatiediameter van het werkstuk:

1100

Betaling en verzendvoorwaarden

Min. bestelaantal

Verpakking Details

Het houten geval, Tinboomstam, Andere zeewaardige verpakking

Levertijd

45-60 dagen

Betalingscondities

T/T, L/C, Western Union

Levering vermogen

50 sets per maand

VERWANTE PRODUCTEN

Video

HMC80Q Metalen 3-assige horizontale bewerkingscentrum freesmachine

Vind de beste prijs

Video

5 As Horizontaal Bewerkingscentrum HMC63Q Hoogpresisie CNC-draaicentrum Machine Tool

Vind de beste prijs

Video

Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum

Vind de beste prijs

Video

CNC Horizontale het Machinaal bewerken Centra Op zwaar werk berekende MDH 50PS Dubbele Pallet

Vind de beste prijs

Neem contact met ons op

+8613916455787

sales@huidijd.com

86-021-61195255

Contact opnemen

Productbeschrijving

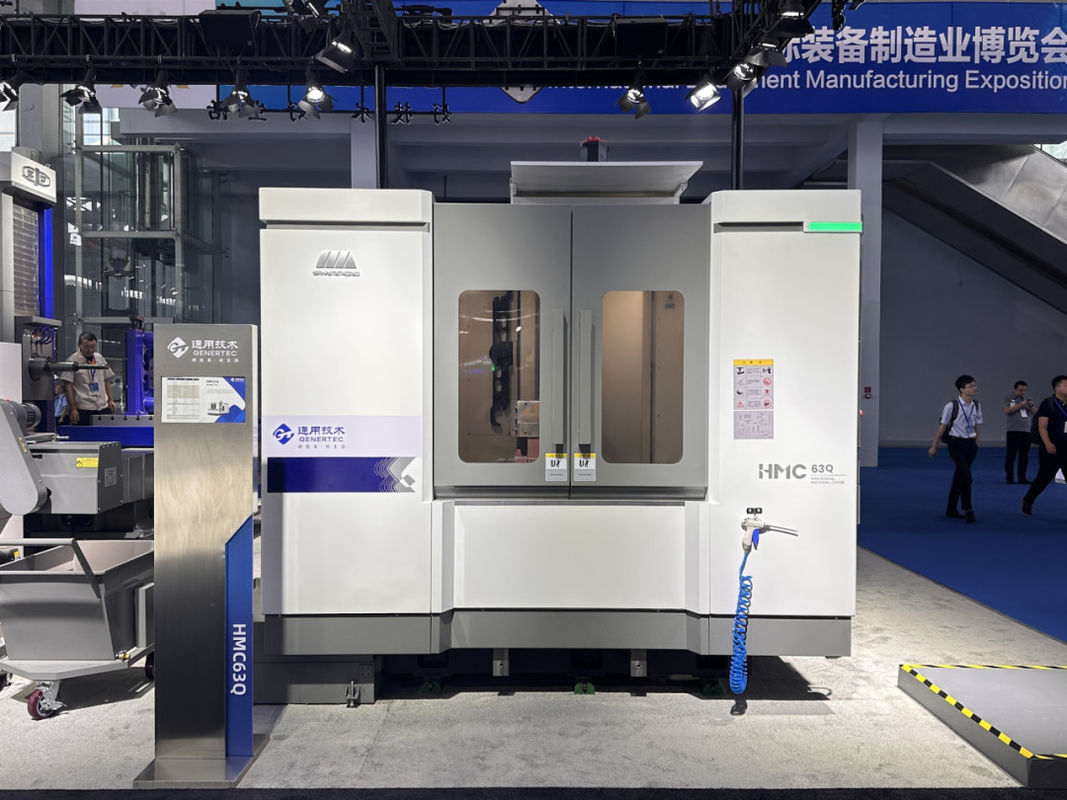

5 As Horizontaal Bewerkingscentrum HMC63Q Hoogpresisie CNC-draaicentrum Machine Tool 0

Productbeschrijving:

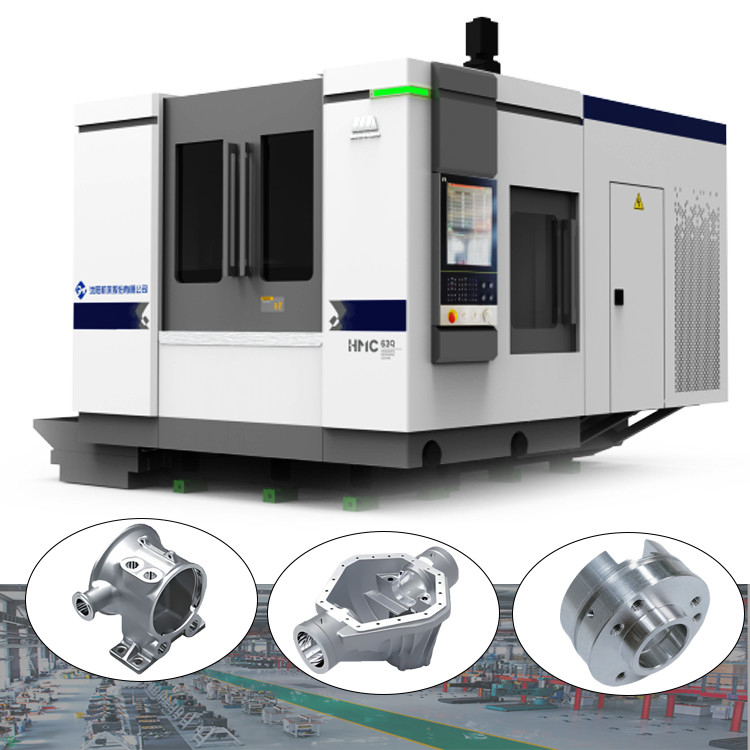

Horizontaal bewerkingscentrum ((63Q-serie)

HMC63Q horizontale bewerkingscentrum is een nieuwe generatie van highperformance en compacte machine. Het heeft uitstekende kwaliteit, hoge betrouwbaarheid en efficiëntie. Het wordt veel gebruikt in auto-onderdelen, pomp,kleppeën en andere industrieënHet kan voldoen aan de verwerkingsvereisten van enkelvoudige of kleine batchproducten met een hoge efficiëntie

Productkenmerken:

1,Hoogstabiele structuur

◆ Inverted T-vormig integraal gegoten bed

◆ De motorbasis en de zuil van de Y-as worden samengeworpen

◆ Thermisch symmetrische spindel

2,Hoge verwerkingscapaciteit

◆ Versnellingsschakelaar

◆ Selectie van meerdere spindels voor verschillende werkomstandigheden

◆ Meerdere soorten gereedschapsmagazinconfiguratie, met verschillende efficiëntie

3,Hoge intelligente functie

◆ Een intelligent controle- en onderhoudsplan

◆ Automatische back-up van gegevens

◆ Intelligente belastingregeling met spindel

Productgegevens:

Structuur voor het optimaliseren van eindige elementen en topologieën

De werktuigmachine is ontworpen met eindige elementen analyse en goed verstijfd, de algehele structuur en een groot deel zijn geoptimaliseerd om de stijfheid en stabiliteit van de hele machine te verbeteren.

Geïntegreerd gegoten bed met hoge sterkte

Omgekeerd T-vormig geïntegreerd bed, grote span, laag zwaartepunt, goed verstijfd, versterkt anti-deformatie, met behulp van 4 groepen van gedraaide kooien voor het verwijderen van chips zorgen voor het verwijderen van efficiëntie

Y-as motorbasis en kolom worden samen gegoten

De kolommen van deze serie hebben een dubbele wandstructuur.
met een vermogen van niet meer dan 50 W

met een vermogen van niet meer dan 50 W

Thermische symmetrie spindel verbeteren de beheersbaarheid van thermische vervorming; uitstekende thermische stabiliteit.

met een breedte van niet meer dan 15 mm

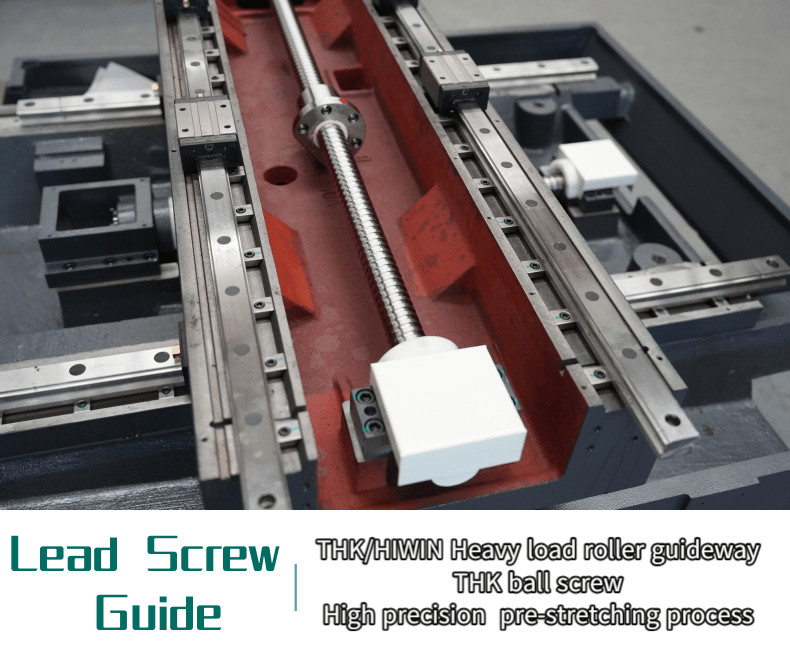

Alle drie de assen zijn voorzien van:
precisieschroef met een kogelschroef, wordt een pre-stretchingproces gebruikt om de invloed van het verwarmen van de schroef tijdens het werken effectief te verminderen, de nauwkeurigheid van de werktuigmachine te verbeteren,versterkt vermogen tegen vervorming en nauwkeurigheidsbehoud.

met een vermogen van niet meer dan 10 kW

◆ Twee versnellingsversnellingsversnellingen worden toegepast om
van hogesnelheidsbewerking tot zwaar snijden

◆ Een grote loopruimte, hoge stijfheid

Productparameters:

Artikel 1	Eenheid	HMC 63Q

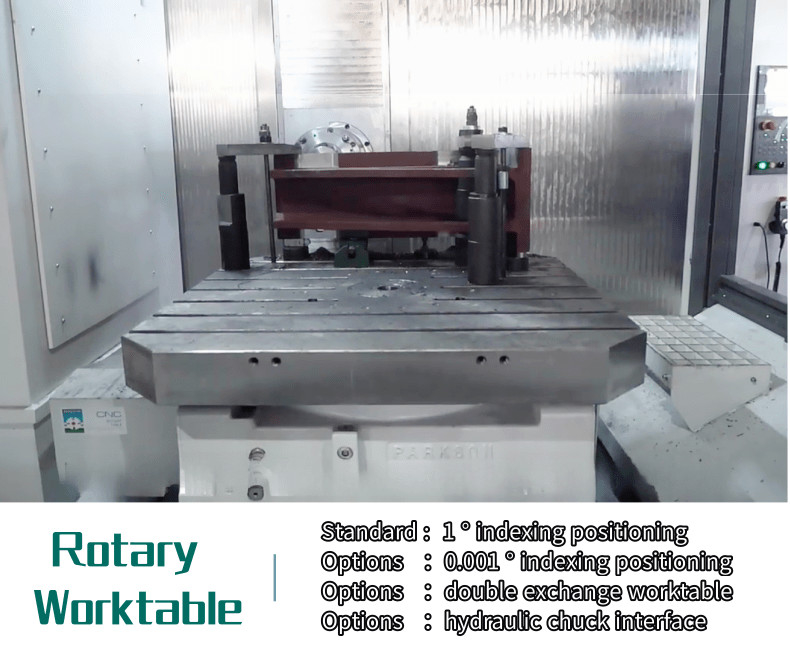

Werktafel
Grootte van de werktafel	mm	630*630
Werktafelcapaciteit	kg	1200
Aantal werktafel	stuks	1(2)
Werkbereik
X-asverkeer	mm	1000
Y-asreizen	mm	900
Z-asreizen	mm	900
indexering van de B-as		1° × 360
Max. rotatiediameter van het werkstuk	mm	Φ1100
Afstand van de spindel neus tot het midden van de werktafel	mm	1050 Max.
Afstand van de spindel neus tot het midden van de werktafel	mm	150 minuten
Afstand tussen het werktafeloppervlak	mm	900 Max.
Afstand tussen het werktafeloppervlak	mm	0 Min

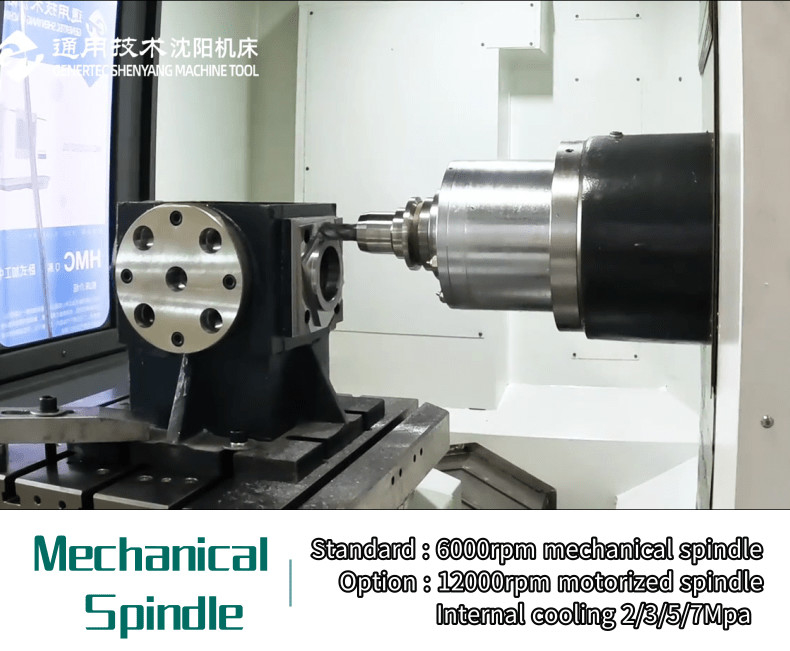

Spindel
Spindelconic (7: 24)		BT2vrijwilligerswerk
Maximale snelheid	rpm	6000
Vermogen van de spindelmotor (continue/S2)	kw	15/18.5
Maximaal uitgangsmoment ((continuous/S2)	mm	433/713 ((15min)

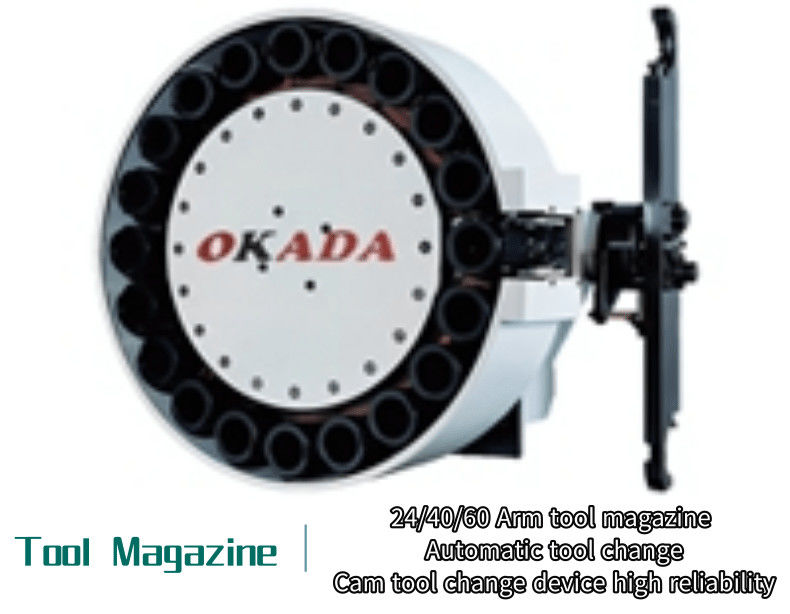

Gereedschapsmagazin
Capaciteit van het gereedschapsmagazin	PCS	24
Max. lengte van het gereedschap	Ik heb het gedaan.	400
Max. gewicht van het gereedschap	kg	15
Max. werktuigdiameter vol/leeg	mm	Φ110/Φ220
Tijd voor het vervangen van gereedschap ((T-T)	s	3.8
Voeder
Maximale snelheid van het snijvoer ((X/Y/Z)	mm/min	1-24000
Vinnige overtocht ((X/Y/Z)	M/min	24
Positioneringsnauwkeurigheid
X/Y/Z-as	mm	0.01
B-as ((1° X360)		10
Herhaaldelijke positioneringsnauwkeurigheid
X/Y/Z-as	mm	0.006
B-as ((1° × 360)		3
Algemene afmetingen ((LxWxH)	mm	370030003250
Vloeroppervlak	mm	4500*4300

Toepassing in de industrie:

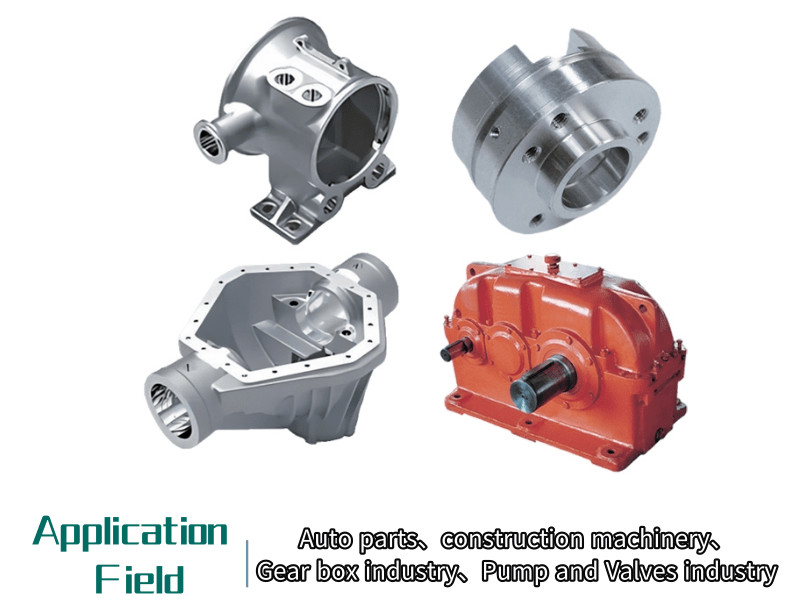

Werkstukmonsters

Onze dienst:

1. Verzamelen en debuggelen voor levering

2Reageer binnen 24 uur en ga door met het probleem.

3. 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).

4. Algemene opslagoplossing

Waarom u ons kiest:

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats

◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993

◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit

◆ Een stabiel en volwassen leveringssysteem

◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)

◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud

◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons:

Welkom bij ons.

Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.

SMTCL en SYMG-groepDe eerste draaibank, boormachine en boormachine zijn hier geboren.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek:

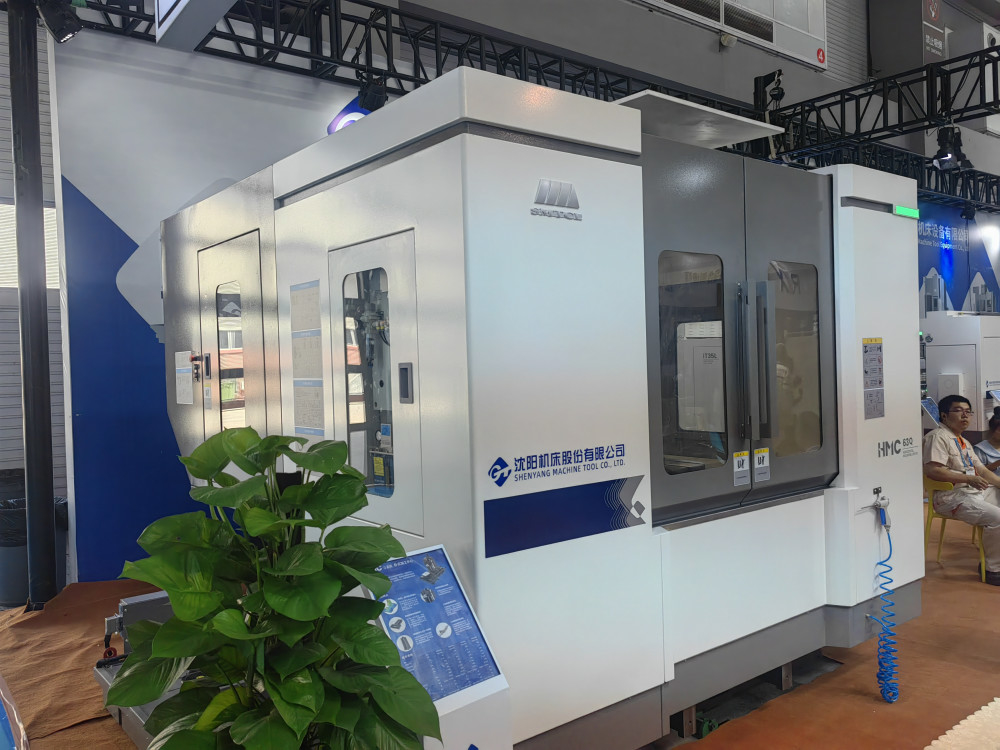

Uitstelling:

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?

We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?

Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?

Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.

Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware

V6: Waarom uw bedrijf?

Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?

Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?

T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
