Productbeschrijving:

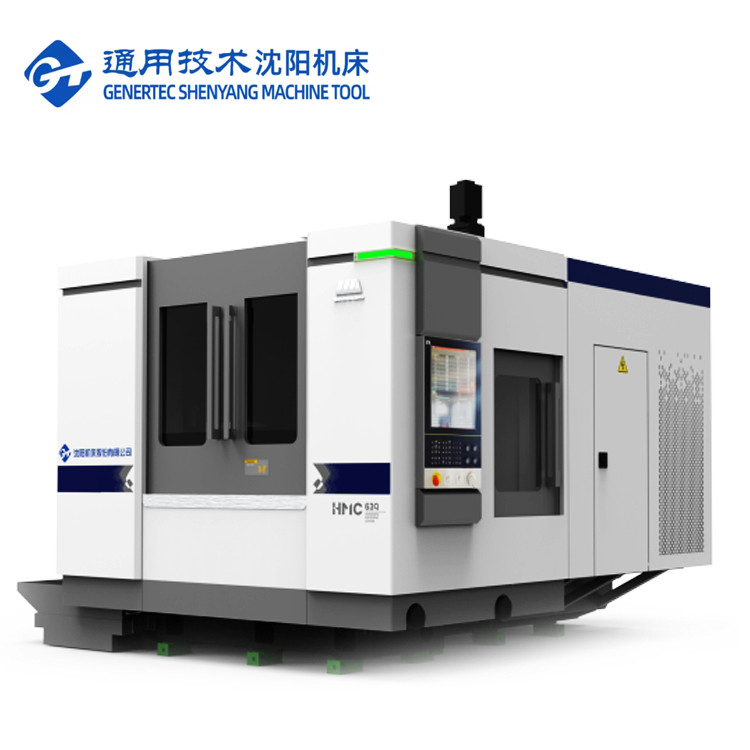

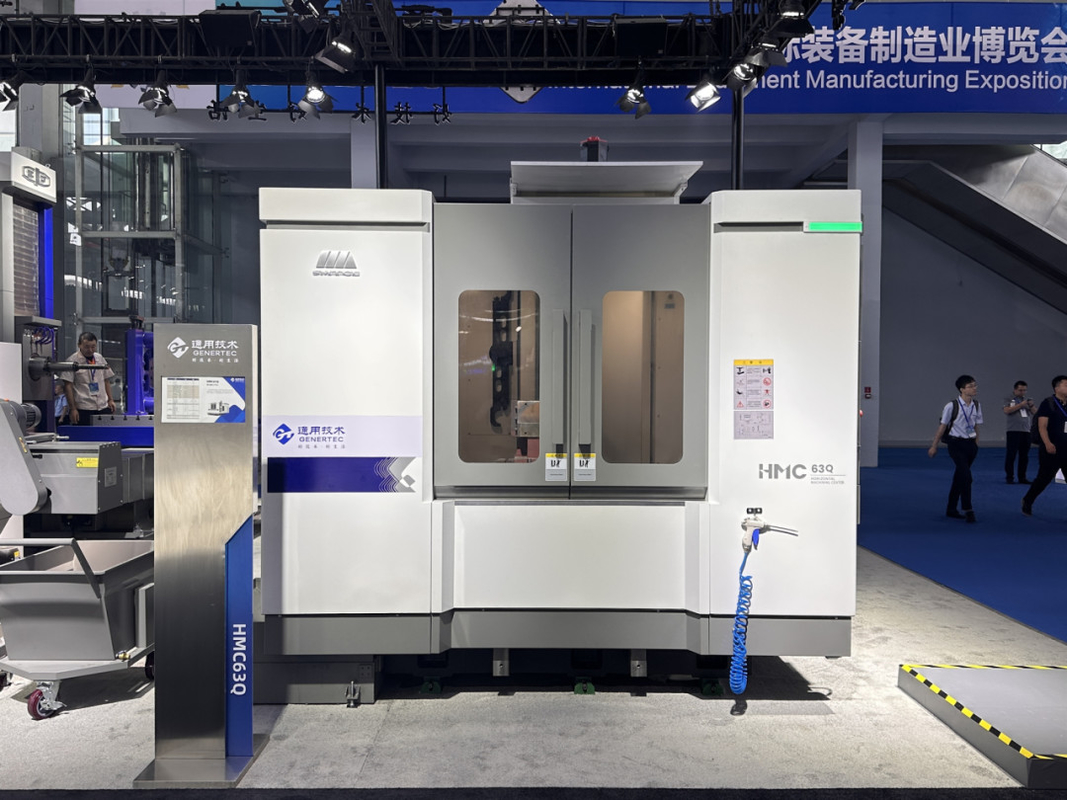

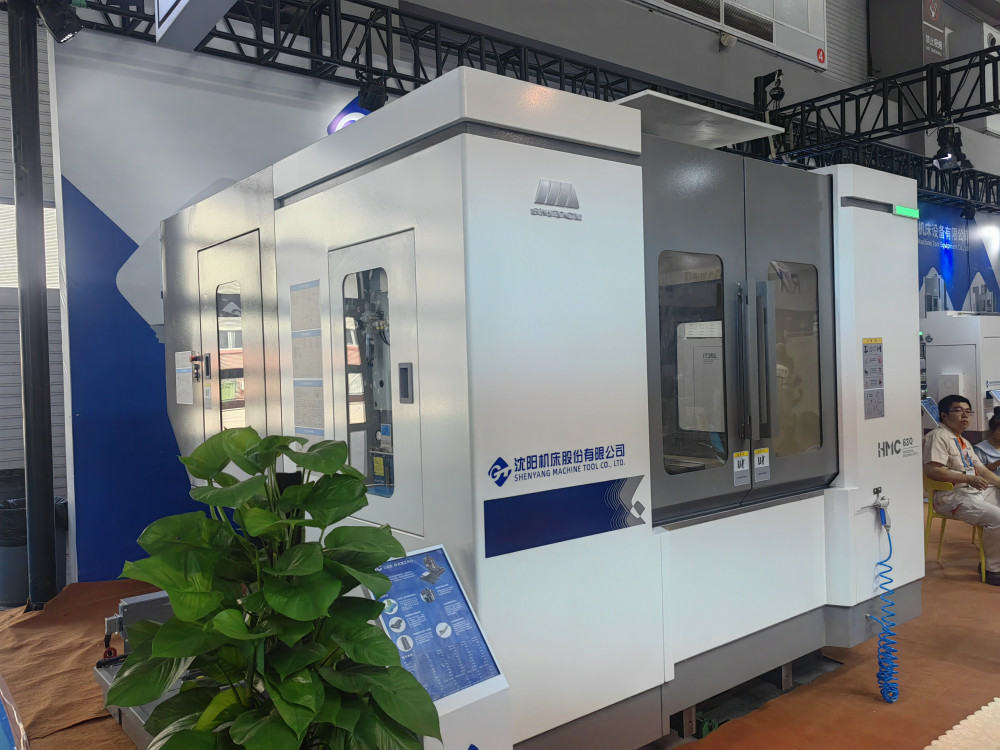

Horizontaal bewerkingscentrum ((50Q-serie)
HMC-Q-serie horizontale bewerkingscentrum is een nieuwe generatie van highperformance en compacte machine. Het heeft uitstekende kwaliteit, hoge betrouwbaarheid en efficiëntie.kleppeën en andere industrieënHet kan voldoen aan de verwerkingsvereisten van enkelvoudige of kleine batchproducten met een hoge efficiëntie
Productkenmerken:
1,Hoogstabiele structuur
- met een breedte van niet meer dan 50 mm
- Y-as motorbasis en kolom worden samen gegoten
- met een vermogen van niet meer dan 50 W
2,Hoge verwerkingscapaciteit
- kopstuk voor versnellingsbakken
- Selectie van meerdere spindels voor verschillende werkomstandigheden
- Meerdere soorten gereedschapsmagazinen, met verschillende efficiëntie
3,Hoge intelligente functie
- Intelligent controle- en onderhoudsplan
- Automatische back-up van gegevens
- Intelligente belastingregeling van de spindel
Productgegevens:
Structuur voor het optimaliseren van eindige elementen en topologieën
De werktuigmachine is ontworpen met eindige elementen analyse en goed verstijfd, de algehele structuur en een groot deel zijn geoptimaliseerd om de stijfheid en stabiliteit van de hele machine te verbeteren.
Geïntegreerd gegoten bed met hoge sterkte
Omgekeerd T-vormig geïntegreerd bed, grote span, laag zwaartepunt, goed verstijfd, versterkt anti-deformatie, met behulp van 4 groepen van gedraaide kooien voor het verwijderen van chips zorgen voor het verwijderen van efficiëntie
- de motorbasis van de as en de kolom worden samengeworpen
De kolommen van deze serie hebben een dubbele wandstructuur.
met een vermogen van niet meer dan 50 W
met een vermogen van niet meer dan 50 W
Thermische symmetrie spindel verbeteren de beheersbaarheid van thermische vervorming; uitstekende thermische stabiliteit.
met een breedte van niet meer dan 15 mm

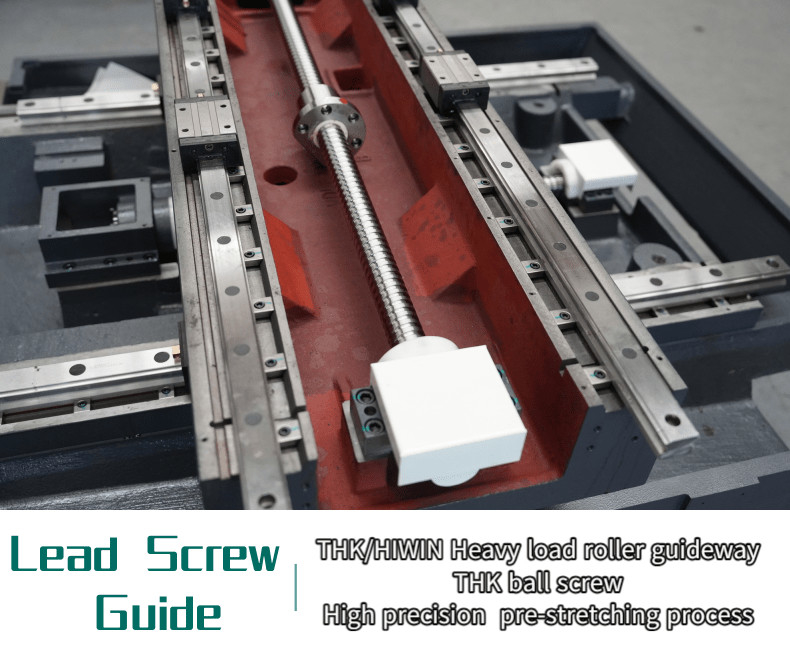

Alle drie de assen zijn voorzien van:
precisieschroef met een kogelschroef, wordt een pre-stretchingproces gebruikt om de invloed van het verwarmen van de schroef tijdens het werken effectief te verminderen, de nauwkeurigheid van de werktuigmachine te verbeteren,versterkt vermogen tegen vervorming en nauwkeurigheidsbehoud.
met een vermogen van niet meer dan 10 kW
◆ Twee versnellingsversnellingsversnellingen worden toegepast om
van hogesnelheidsbewerking tot zwaar snijden
◆ Een grote loopruimte, hoge stijfheid
Productparameters:
| Artikel 1 |
Eenheid |
HMC 50Q |
| Werktafel |
| Grootte van de werktafel |
mm |
500*500 |
| Werktafelcapaciteit |
kg |
800 |
| Aantal werktafel |
stuks |
1(2) |
| Werkbereik |
| X-asverkeer |
mm |
750 |
| Y-asreizen |
mm |
600 |
| Z-asreizen |
mm |
600 |

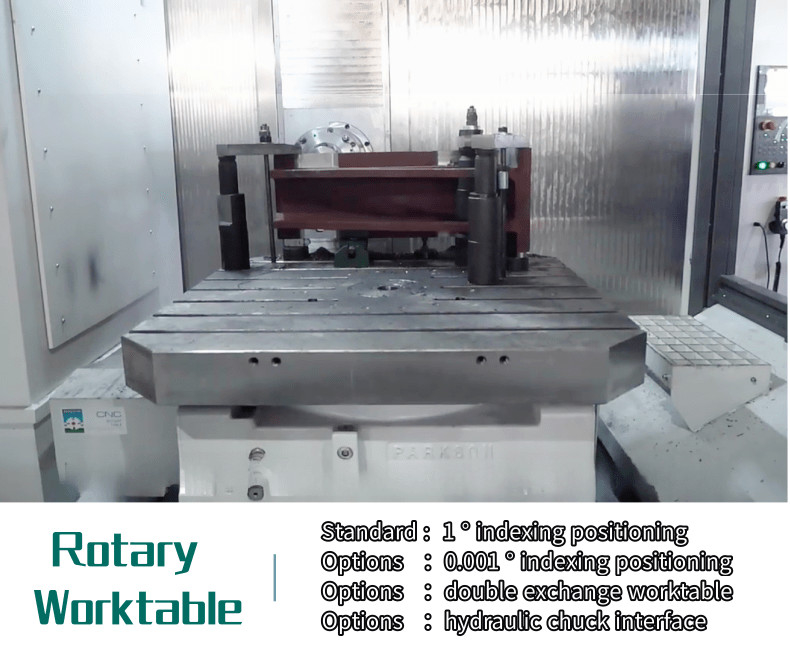

| indexering van de B-as |
|
1° × 360 |
| Max. rotatiediameter van het werkstuk |
mm |
Φ800 |
| Afstand van de spindel neus tot het midden van de werktafel |
mm |
750Max |
| Afstand van de spindel neus tot het midden van de werktafel |
mm |
150 minuten |
| Afstand tussen het werktafeloppervlak |
mm |
650Max |
| Afstand tussen het werktafeloppervlak |
mm |
50 minuten |

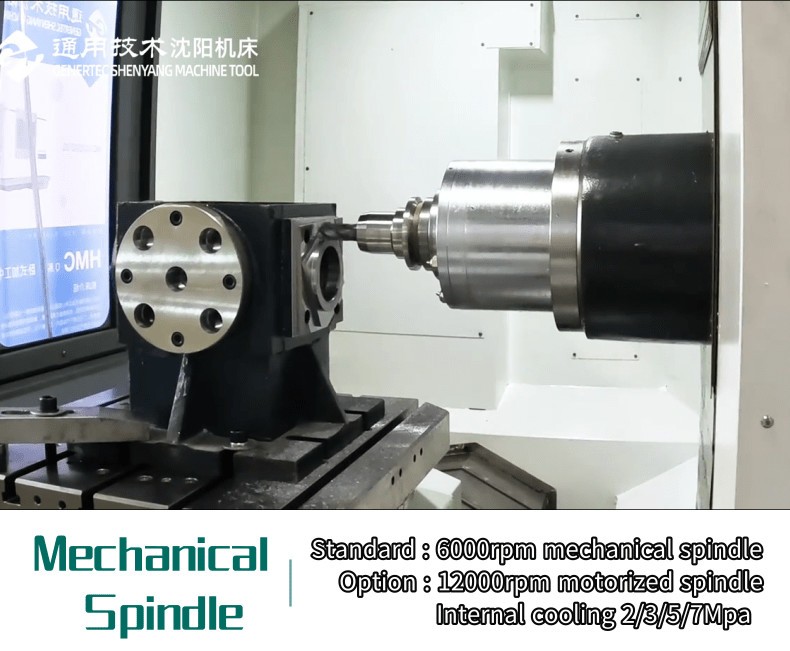

| Spindel |
| Spindelconic (7: 24) |
|
BT2vrijwilligerswerk |
| Maximale snelheid |
rpm |
8000 |
| Vermogen van de spindelmotor (continue/S2) |
kw |
7.5/11 |
| Maximaal uitgangsmoment ((continuous/S2) |
mm |
53/105 ((15min) |

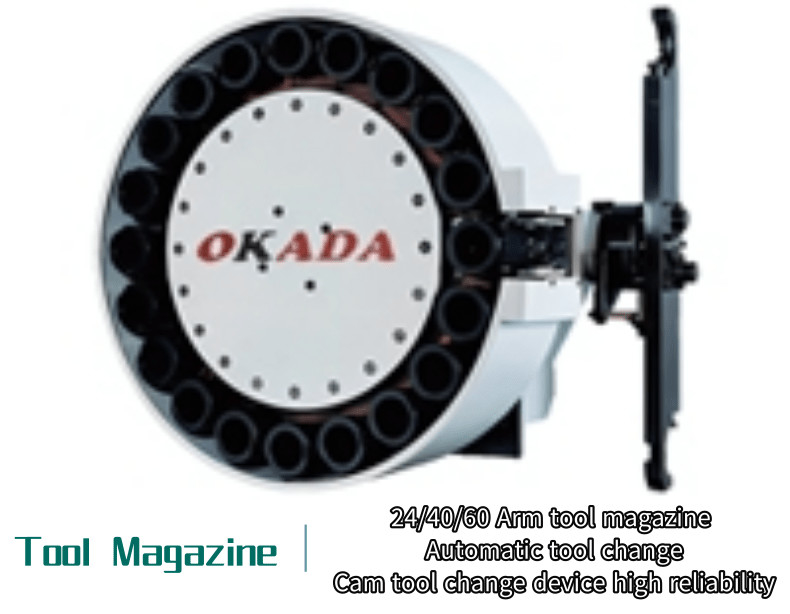

| Gereedschapsmagazin |
| Capaciteit van het gereedschapsmagazin |
PCS |
24 |
| Max. lengte van het gereedschap |
Ik heb het gedaan. |
300 |
| Max. gewicht van het gereedschap |
kg |
8 |
| Max. werktuigdiameter vol/leeg |
mm |
Φ78/Φ120 |
| Tijd voor het vervangen van gereedschap ((T-T) |
s |
3 |
| Voeder |
| Maximale snelheid van het snijvoer ((X/Y/Z) |
mm/min |
1-36000 |
| Vinnige overtocht ((X/Y/Z) |
M/min |
36 |
| Positioneringsnauwkeurigheid |
| X/Y/Z-as |
mm |
0.01 |
| B-as ((1° X360) |
‘’ |
10 |
| Herhaaldelijke positioneringsnauwkeurigheid |
| X/Y/Z-as |
mm |
0.006 |
| B-as ((1° × 360) |
‘’ |
3 |
| Algemene afmetingen ((LxWxH) |
mm |
3250*2650*2650 |
| Vloeroppervlak |
mm |
4000*4000 |

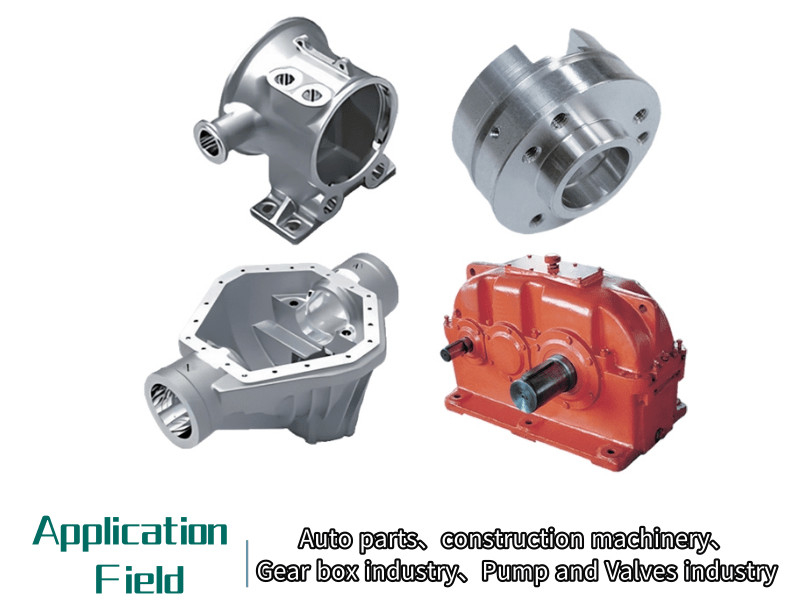

Toepassing in de industrie:
Werkstukmonsters
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
- Elk onderdeel moet worden geïnspecteerd.
- Meer dan 100 productieprocescontroles
- Meer dan 200 inspectiepunten
- Proefverwerking van elke machine
- 72 uur proefrit voor levering
Waarom u ons kiest:
- Top kwaliteitsgevoel, klanten' verzoeken komen eerst
- 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
- Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
- Stabiel en volwassen bevoorradingssysteem
- Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
- Verbetering van het mechanisme volgens ergonomie en eenvoudig onderhoud
- Onze structuur ontwerp principe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
Uitstelling:
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal samenwerken met de koper om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
