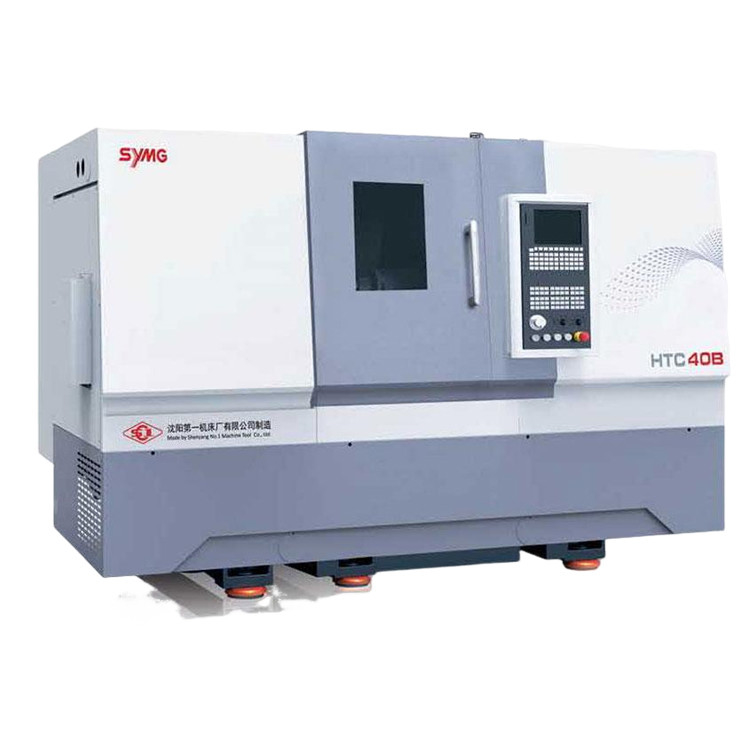

SMTCL Slant Bed CNC-draaimachine HTC40B Metalen CNC-draaimachine
Merknaam:
SMTCL
Modelnummer:
HTC40B
Plaats van herkomst:
China
Certificering:
CE ISO certification
Minimale bestelhoeveelheid:
1
Leveringscapaciteit:
50 sets per maand
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | HTC 40B500 |
|---|---|---|---|
| Cnc of niet: | CNC | Sleutelwoord: | CNC van het hellingsbed Draaibank |
| Max. Gekeerde lengte (mm): | 500 | Max. Spindel snelheid (rpm): | 3500 r.p.m |
| Vervoer (X-as) ((mm): | 200 | Vervoer (Z-as) ((mm): | 550 |
| Maximale draaidiameter: | Φ400 | Maximale draailengte: | 500 |
| Maximale schommeling over het bed: | Φ600 | Maximaal swing over glijbaan: | Φ320 |
| Markeren |
Slant Bed CNC draaibank HTC40B500 Bewerkingscentrum,CNC-machine voor het frezen van metalen draaibank,CNC van het hellingsbed Draaibank |
||
Productbeschrijving
Productbeschrijving:
HTC 40B serieDe CNC-draaibank met schuine bed is voornamelijk bedoeld voor het snijden van interne en externe cilindrische oppervlakken, interne en externe conische oppervlakken met een willekeurige taps toelopende hoek, complexe roterende interne en externe oppervlakken, en cilindrische en conische schroefdraad van asvormige onderdelen of schijfvormige onderdelen, en kan worden gebruikt voor groeven, boren, ruimen, herruimen en boorbewerkingen.
Producteigenschappen:
1, Verhoog het spindelkoppel, vergroot de lagerspecificatie, zorg voor meer vermogen en stijfheid, A2-8 spindel
2, HTC40B gebruikt een 45° algemeen bed met geoptimaliseerd ribontwerp, wat zorgt voor een beter spaanafvoereffect en een hogere stijfheid
3, Zorg ervoor dat de snijvloeistof niet wegstroomt en dat de ijzerspanen gemakkelijker te verzamelen zijn.
4, HTC40B de losse kop is uitgerust met een in het bed geïntegreerde glijgeleiding,
telescopische huls, handmatige vergrendeling, goede stijfheid.
telescopische huls, handmatige vergrendeling, goede stijfheid.
Productdetails:

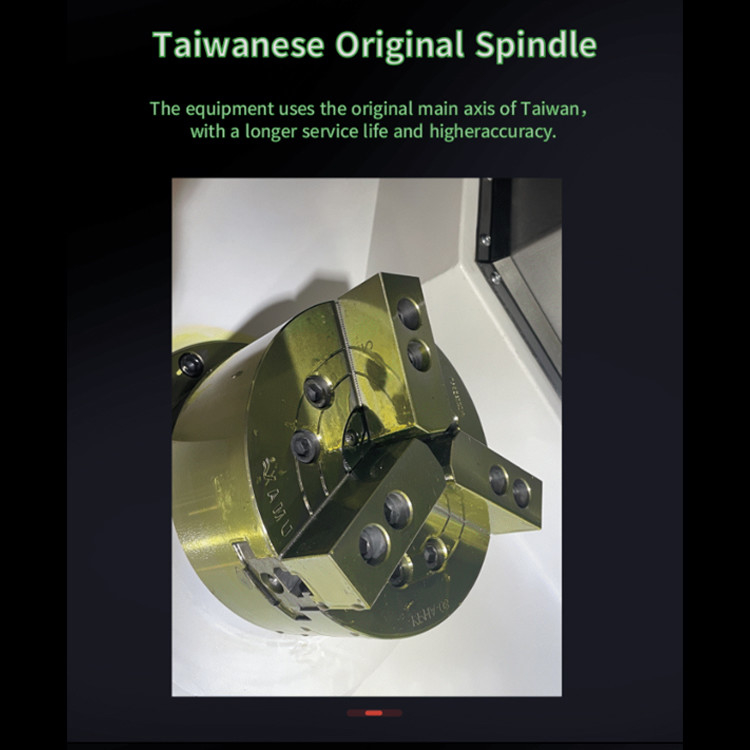

Geïntegreerde spindel met hoge stijfheid
Het product verhoogt het spindelkoppel en verbetert de lagerspecificatie om meer vermogen en stijfheid te bieden. A2-8 spindel is standaardconfiguratie en A2-11 spindel is optioneel.

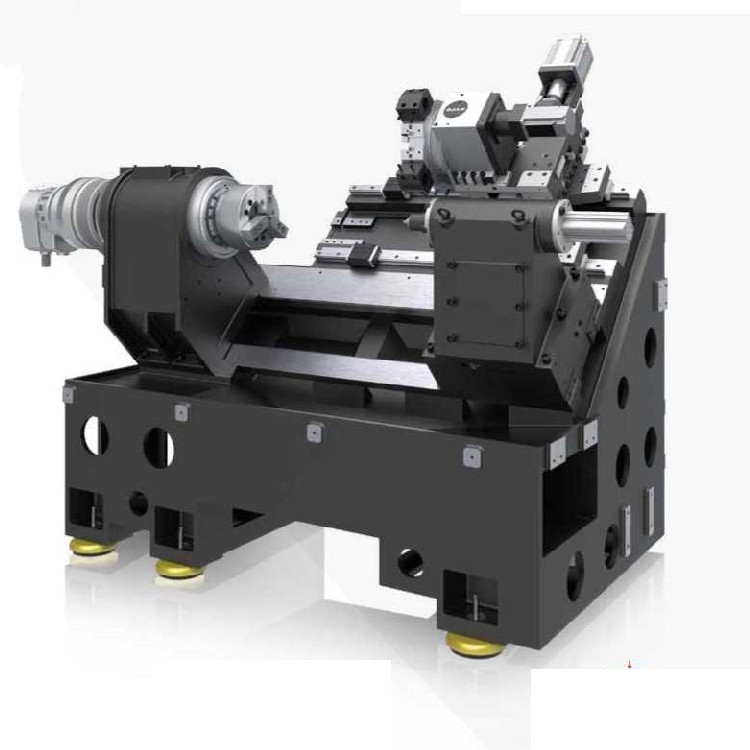

Algemene kantelende machinegereedschapbehuizingHTC40P gebruikt een ribvormig ontwerp van 45° algemene lichaamsoptimalisatie en biedt een betere draagkrachtstabiliteit tijdens het snijden. Het bedmateriaal gebruikt gietijzer met hoge dichtheid en heeft een hoge sterkte en goede schokabsorptie.

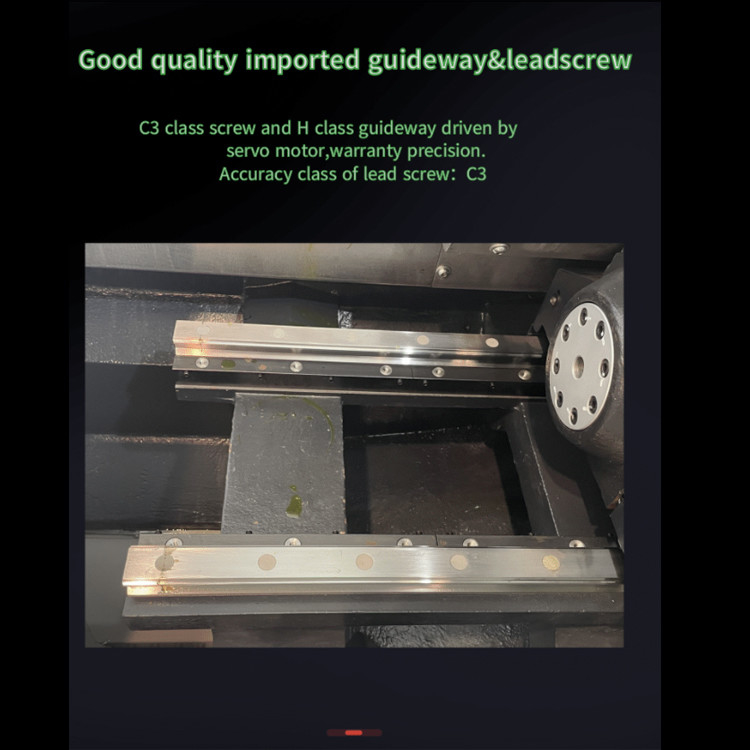

Afgeschuinde glijgeleiding De geleiding gebruikt volledig afgeschuinde glijgeleiding, de geleidingsbreedte bereikt 110 mm en de geleidingsspanwijdte bereikt 380 mm, wat zorgt voor een hogere bewerkingsprecisie en een hogere stijfheid.

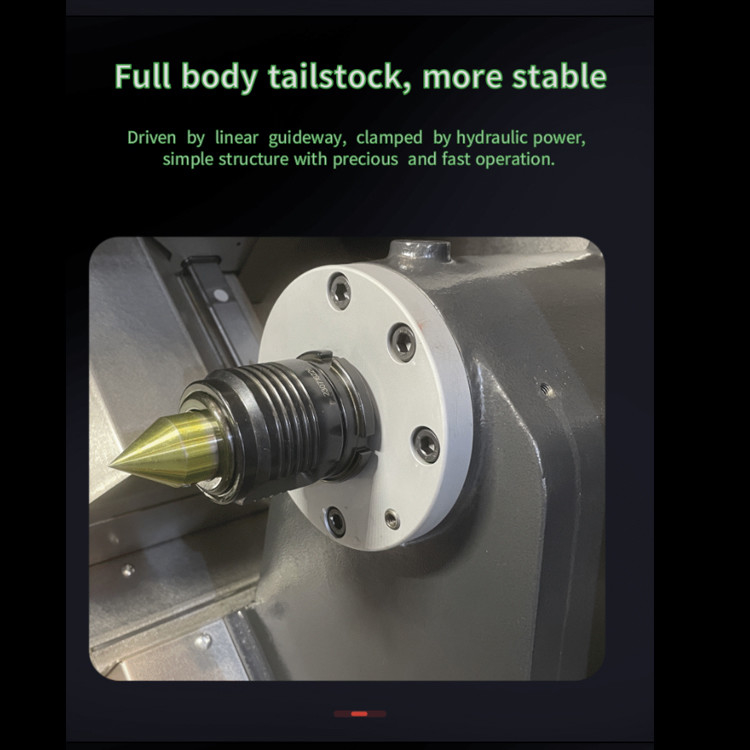

Geleidingsrail losse kop
De losse kop van HTC40P is geconfigureerd met een glijgeleiding geïntegreerd met de machinegereedschapbehuizing, telescopische huls en handmatige vergrendeling, en heeft een goede stijfheid.

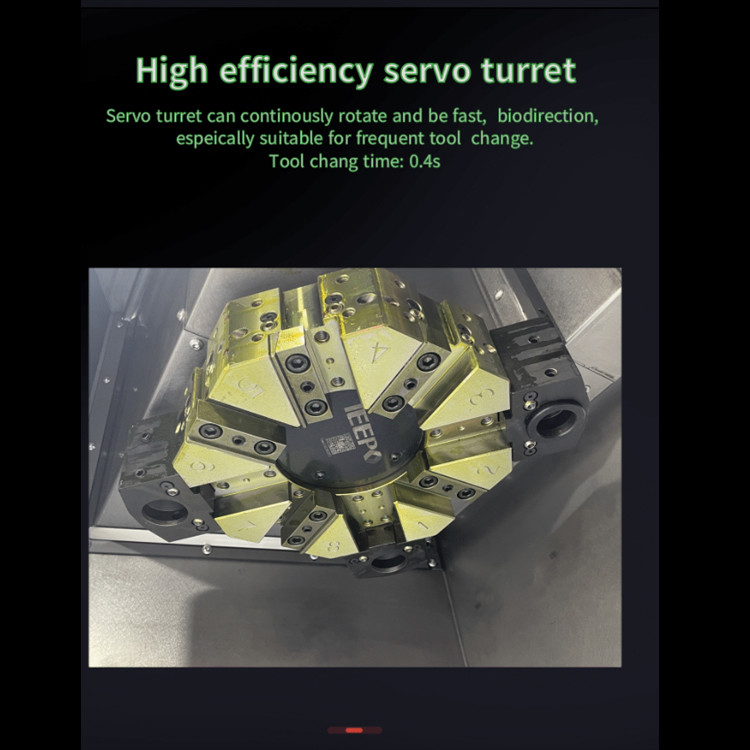

Servo gereedschaphouder
De revolver gebruikt een servo-aangedreven hydraulische vergrendelingsmodus en de gereedschaphouder heeft een stille, hoge snelheid, een groot koppel en een snelle gereedschapswisseling.
2-assige voeding
X-as en Z-as gebruiken servomotor voor aandrijving en directe koppeling met kogelomloopspindel wordt gerealiseerd via elastische askoppeling, zodat gebruikers een goede bewerkingsnauwkeurigheid en stabiele bewerkingsprestaties verkrijgen.
Productparameters:
|
Items
|
Eenheid
|
HTC40B/500
|
HTC40B/1000
|
|
|
Maximale zwaaidiameter over bed
|
mm
|
Φ600
|
Φ560
|
|
|
Maximale snijlengte
|
mm
|
500
|
970
|
|
|
Maximale snijdiameter
|
mm
|
400
|
400
|
|
|
Maximale zwaaidiameter op de slede
|
mm
|
Φ320
|
Φ350
|
|
|
Spindelneus
|
mm
|
A2-8
|
A2-8
|
|
|
Spindelhoogte diameter
|
mm
|
Φ80
|
Φ80
|
|
|
Diameter van maximale doorgaande stang
|
mm
|
Φ65
|
Φ65
|
|
|
Spindelsnelheidsbereik
|
tpm
|
50-3500
|
50-4000
|
|
|
Maximaal uitgaand spindelkoppel
|
Nm
|
245
|
177
|
|
|
Hoofdmotor
|
KW
|
15/11
|
15/11
|
|
|
Klauwplaatdiameter
|
inch
|
10'' 10''
|
8''
|
|
|
X-as snelle bewegingssnelheid
|
m/min
|
30
|
30
|
|
|
Z-as snelle bewegingssnelheid
|
m/min
|
30
|
30
|
|
|
X-as verplaatsing
|
mm
|
200
|
200
|
|
|
Z-as verplaatsing
|
mm
|
550
|
1050
|
|
|
Losse kop slag
|
mm
|
100
|
100
|
|
|
Losse kop spindelconusconus
|
Mohs
|
5#
|
4#
|
|
|
Standaard gereedschaphouder vorm
|
mm
|
Horizontale 8 stations
|
Horizontale 8 stations
|
|
|
Externe beitel
|
mm
|
25×25
|
25×25
|
|
|
Boorstangdiameter
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
Φ40/Φ32/Φ25/Φ20
|
|
|
Gewichtcapaciteit (schijftype)
|
kg
|
200
|
200
|
|
|
Gewichtcapaciteit (as onderdelen)
|
kg
|
500
|
500
|
|
|
Machinegewicht
|
kg
|
4200
|
4650
|
|
|
Uiterlijk van de machine
|
Lengte × breedte × hoogte
|
2700×1900×2100
|
3570×1860×1850
|
|
Industriële toepassing:
Werkstukvoorbeelden
1. Buitenkogelkooi, binnenkogelkooi, rotoras, differentieelhuis,
2. Tandwielas, nokkenas, turbocharger rotoras, halve as,
3. Plaatrol, zuigerstang, kruisas, stuurstang.
ONZE Service:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1. Elk onderdeel moet worden geïnspecteerd
2. Meer dan 100 productieprocescontrole
3. Meer dan 200 inspectie-items
4. Monsterverwerking van elke machine
5. 72 uur proefdraaien voor levering
4. Monsterverwerking van elke machine
5. 72 uur proefdraaien voor levering
Waarom voor ons kiezen:
Topkwaliteit gevoel, de wensen van de klant staan voorop
30 jaar + R&D-geschiedenis, het bedrijf is opgericht in 1993
High-tech fabrikant met onderzoeks- en ontwerpmogelijkheden
Stabiel en volwassen leveringssysteem
Jonge actieve verkoop en ingenieurs voor directe service (24 uur online)
Upgrades op mechanisme volgens ergonomie en eenvoudig onderhoud
Ons structuurontwerpprincipe: eenvoudig onderhoud & installatie, lage onderhoudskosten, geen invloed op de productie
30 jaar + R&D-geschiedenis, het bedrijf is opgericht in 1993
High-tech fabrikant met onderzoeks- en ontwerpmogelijkheden
Stabiel en volwassen leveringssysteem
Jonge actieve verkoop en ingenieurs voor directe service (24 uur online)
Upgrades op mechanisme volgens ergonomie en eenvoudig onderhoud
Ons structuurontwerpprincipe: eenvoudig onderhoud & installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaalbewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten machinegereedschappen. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van machinegereedschappen. De eerste draaibank, boormachine en boormachine zijn hier allemaal geboren. Ze zijn een van de leiders van de Chinese machinegereedschapindustrie en de grootste machinegereedschapfabrikant in China geweest. Machinegereedschapsproducten omvatten auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, mallen en andere industrieën. We nemen de missie op ons om de machinegereedschappen te leveren met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
Tentoonstelling:
FAQ:
V1. Bent u een handelsbedrijf of een productiebedrijf?
Wij zijn een productiebedrijf.
V2. Wat zijn de belangrijkste producten van uw bedrijf?
Wij zijn gespecialiseerd in allerlei machines, zoals CNC-draaibanken, CNC-freesmachines, verticale bewerkingscentra, conventionele draaibanken, boormachines, radiale boormachines, enzovoort.
V3. Kunt u een aangepaste machine of SPM (Special purpose machine) leveren?
Ja, we bieden Smart CNC-oplossingen voor onze klant om de efficiëntie te verhogen.
V4: Wat zijn uw garantievoorwaarden?
We leveren een vervanging voor onderdelen die defect blijken te zijn gedurende een periode van 12 maanden,
vanaf de datum van de vrachtbrief van de machine.
vanaf de datum van de vrachtbrief van de machine.
V5. Wat zijn de diensten?
Pre-sales: Op maat gemaakte oplossingen, planning en ontwerp; One-to-one service
After sales: 7 dagen 24 uur online service, begeleiding op afstand van installatie, koppeling met het softwaresysteem van de klant
Pre-sales: Op maat gemaakte oplossingen, planning en ontwerp; One-to-one service
After sales: 7 dagen 24 uur online service, begeleiding op afstand van installatie, koppeling met het softwaresysteem van de klant
V6: Waarom voor uw bedrijf kiezen?
Producten van de ontwikkeling, het ontwerp, de productie, de montage van het gehele productieproces worden
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers in het buitenland begeleiden?
We kunnen dit soort service leveren. Wanneer de machines aankomen op de installatielocatie van de koper, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Dit alles kan worden geciteerd en vermeld in het contract. De verkoper zal samenwerken met de koper om de visa en de voorbereiding van de installatie af te handelen voordat ze naar het buitenland gaan.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% aanbetaling bij bestelling, 70% saldo vóór verzending. onherroepelijke letter of credit op zicht
