SMTCL CNC draaibank HTC40P Metalen draaibank freesmachine

SMTCL CNC draaibank HTC40P Metalen draaibank freesmachine

cnc draaiend centrum

Metalen draaibank freesmachine

Zware draaibank met schuin bed

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

HTC 40P1500

Neem contact met ons op
Vraag een offerte
Productgegevens
Merknaam:
SMTCL
Modelnummer:
HTC 40P
Cnc of niet:
CNC
Sleutelwoord:
CNC-draaibank voor zwaar werk
Max. Gekeerde lengte (mm):
1500
Max. Spindel snelheid (rpm):
3500 r.p.m
Vervoer (X-as) ((mm):
270
Vervoer (Z-as) ((mm):
1510
Maximale draaidiameter:
Φ500
Maximale draailengte:
1500
Maximale schommeling over het bed:
Φ600
Maximaal swing over glijbaan:
Φ400
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Verpakking Details
Het houten geval, Tinboomstam, Andere zeewaardige verpakking
Levertijd
45-60 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
50 sets per maand
Productbeschrijving

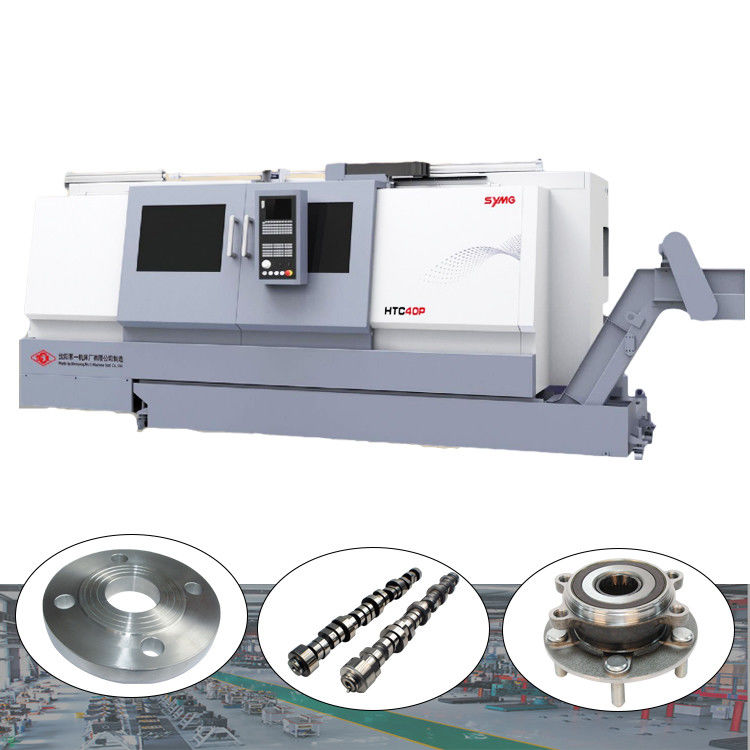

SMTCL CNC draaibank HTC40P Metalen draaibank freesmachine 0

Productbeschrijving:


SMTCL SYMG HTC40P1500 Serie Horizontale Schuine Bed CNC Draaibank
Upgrade van de glijrail, "hoog", "groot", "aan", vanuit de inherente sterkte. Integrale hoge stijfheid spil, integraal schuin bed, geharde glijgeleiding, geleiderail achterzitting. HTC 40P horizontale CNC draaibank is geschikt voor het bewerken van allerlei soorten as- en schijfdelen, en voldoet effectief aan de bewerkingsbehoeften van voetbalkooien, automandrels, motortandwielassen, klepstoters en andere onderdelen.

Producteigenschappen:

1. Verhoog de spindelkoppel, vergroot de lagerspecificaties om meer vermogen en stijfheid te bieden, standaard A2-8 spindel, optionele A2-11 spindel

2. HTC40P gebruikt een 45° algemeen bedoptimalisatiebalkontwerp, de snijkracht is stabieler. Het bed is gemaakt van gietijzer met hoge dichtheid met hoge sterkte en goede schokabsorptie

3. Alle geleidingen gebruiken geharde glijgeleiding, de breedte van de geleiderail bereikt 110 mm, de overspanning van de geleiderail bereikt 380 mm, wat zorgt voor een hogere bewerkingslengte en hogere stijfheid

4. HTC40P achterzitting met bed geïntegreerde glijgeleiding, telescopische huls, handmatige vergrendeling, goede stijfheid

Productdetails:
Integrale hoge stijfheid spil
Het product verhoogt het spindelkoppel en verbetert de lagerspecificatie om meer vermogen en stijfheid te bieden. A2-8 spindel is standaardconfiguratie en A2-11 spindel is optioneel.
Algemeen kantelend machinegereedschaplichaam
HTC40P gebruikt een ribvormig ontwerp van 45° algemene lichaamsoptimalisatie en biedt een betere draagkrachtstabiliteit tijdens het snijden. Bedmateriaal gebruikt gietijzer met hoge dichtheid en biedt een hoge sterkte en goede schokabsorptie.
Afgeschrikt geharde glijgeleiding
De geleiderail gebruikt volledig afgeschrikt geharde glijgeleiding, de geleiderailbreedte bereikt 110 mm en de geleiderailoverspanning bereikt 380 mm, wat zorgt voor een hogere bewerkingsprecisie en hogere stijfheid.
Geleiderail achterzitting
De achterzitting van HTC40P is geconfigureerd met glijgeleiding geïntegreerd met het machinegereedschaplichaam, telescopische huls en handmatige vergrendeling, en biedt een goede stijfheid.
Servo gereedschaphouder
De revolver gebruikt servo-aandrijving hydraulische vergrendelingsmodus en de gereedschaphouder biedt stilte, hoge snelheid, groot koppel en snel wisselen van gereedschap.
2-assige voeding
X-as en Z-as gebruiken servomotor voor aandrijving en directe koppeling met kogelomloopspindel wordt gerealiseerd door middel van elastische askoppeling, zodat gebruikers een goede bewerkingsnauwkeurigheid en stabiele bewerkingsprestaties verkrijgen.
Productparameters:
Items
Eenheden
HTC4P 1000
Lengtespecificatie
mm
1500
Maximale zwaaidiameter over bed
mm
Φ600
Maximale snijlengte
mm
1500
Maximale snijdiameter
mm
Φ500
Maximale zwaaidiameter over dwarsgeleiding
mm
Φ400
Spilneus type en code
-
A2-8
Spilboring diameter
mm
Φ80
Maximale diameter van de staaf
mm
Φ66
Hoofdstuk
Spindelsnelheidsbereik
tpm
50-3500
Maximaal uitgangskoppel van de spil (GSK988TA)
Nm
302
Spindelsnelheid stappen
-
Traploos variabele snelheden
Uitgangsvermogen van de hoofdmotor ZJY265A-15AM
kW
18,5 (30 minuten)/15 (nominaal)
Klauwplaat
Klauwplaatdiameter/type
inch
8"
X-as snelle traverse snelheid (rollende geleiding)
m/min
15
Z-as snelle traverse snelheid (rollende geleiding)
m/min
15
X-as verplaatsing
mm
270
Z-as verplaatsing
mm
1510
Achtersteunhuls verplaatsing
mm
100
Achtersteunhuls conus
morse
4#
Standaard gereedschaphouder type
Gereedschapsmaat

Horizontaal 12-positie
Cilindrische draaigereedschap
mm
25X25
Boorgereedschap stang diameter
mm
Φ40/Φ32/Φ25/Φ20
Of de gereedschapskop gemakkelijk een gereedschap kan selecteren
-
ja
Maximale belastbaarheid
Schijfwerkstukken
kg
200
As-werkstukken
kg
500
Machinegewicht
kg
6000
Totale afmeting (LXWXH)
mm
4100X2050X1960

Industriële toepassing:

Werkstukvoorbeelden

1. Buitenste kogelkooi, binnenste kogelkooi, rotorschaft, differentieelhuis,
2. Tandwielas, nokkenas, turbolader rotorschaft, halve as,
3. Plaatrol, zuigerstang, kruisas, stuurstang.

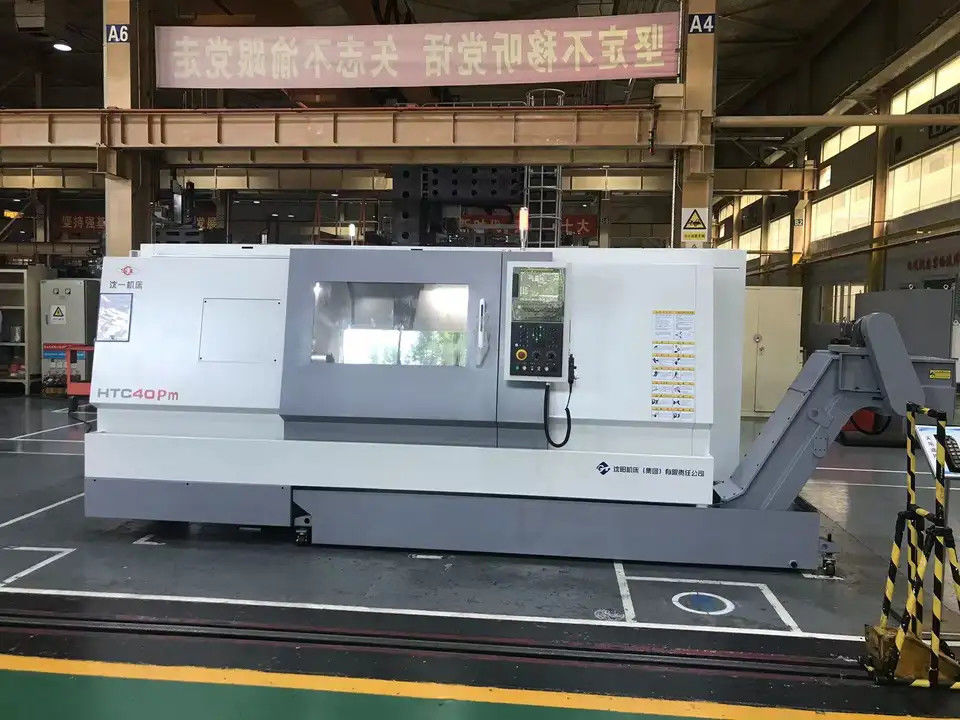

SMTCL CNC draaibank HTC40P Metalen draaibank freesmachine 1
