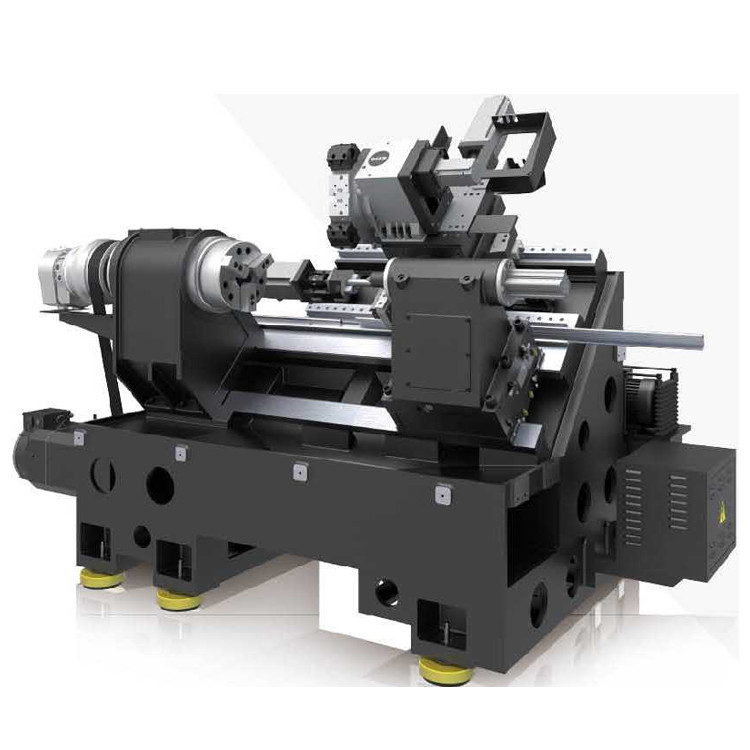

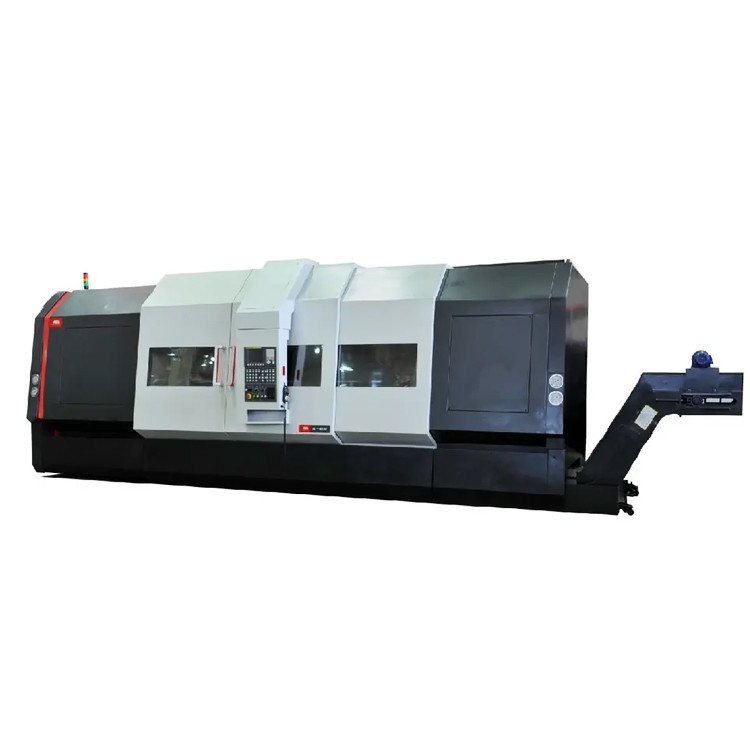

3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine

3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine

CNC van het hellingsbed Draaiend Centrum

3 Assen CNC-metalen draaicentrum

Zware horizontale draaibankfreesmachine

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

HTC63n

Neem contact met ons op
Vraag een offerte
3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine
3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine
Productgegevens
Merknaam:
SMTCL
Modelnummer:
HTC63n

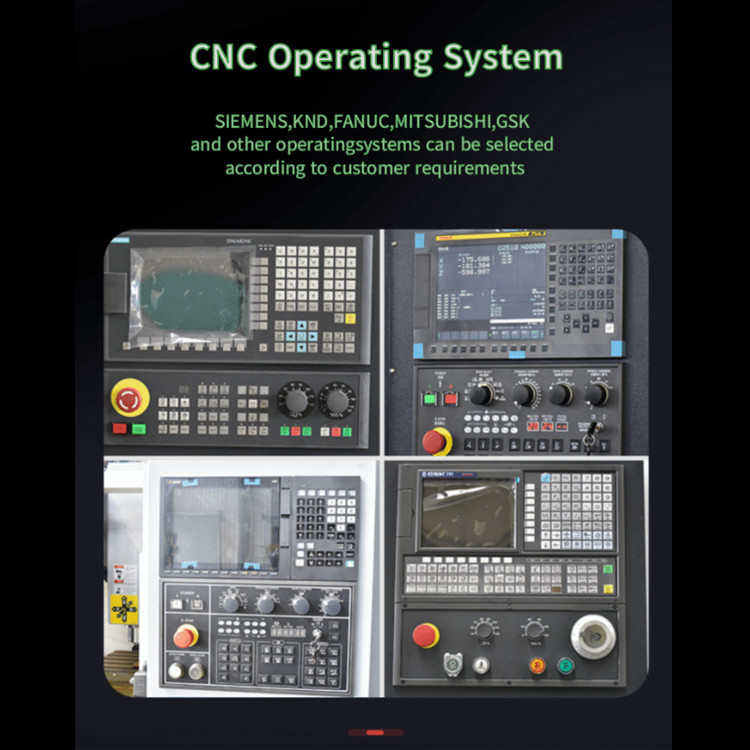

CNC Controlesysteem:
GSK/FANUC/SIEMENS
CNC of niet:
cnc-machines
Sleutelwoord:
draaiend centrum
Toepassing:
Metalenbewerking voor meerdere doeleinden
Max. schommeling over bed:
Voor een voertuig met een voertuigbeveiliging van meer dan 50 kW
Max. schommeling over vervoer:
Φ630
Max. snijdiameter (schijf/as):
Φ750/Φ630
Max. snij lengte:
Voor zover van toepassing:
De as droeg diameter:
Φ100 /Φ130
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Verpakking Details
Het houten geval, Tinboomstam, Andere zeewaardige verpakking
Levertijd
45-60 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
50 reeksen per maand
VERWANTE PRODUCTEN
Goede prijs. SMTCL zware snijmachine CNC-draaicentrum HTC40Sm Machine voor CNC-draaien met hoog koppel online Video

SMTCL zware snijmachine CNC-draaicentrum HTC40Sm Machine voor CNC-draaien met hoog koppel

Vind de beste prijs
Goede prijs. SMTCL Zware CNC-draaimachine Fanuc Controller HTC40Sm/1500 Draaicentrum met Y-as en C-as online Video

SMTCL Zware CNC-draaimachine Fanuc Controller HTC40Sm/1500 Draaicentrum met Y-as en C-as

Vind de beste prijs
Goede prijs. SMTCL Universaliteit CNC draaibank HTC63Qm Max. Draaiend Diameter 600mm CNC draaicentrum online

SMTCL Universaliteit CNC draaibank HTC63Qm Max. Draaiend Diameter 600mm CNC draaicentrum

Vind de beste prijs
Goede prijs. SMTCL CNC draaibank Combo Machine HTC40Hm BMT55 aangedreven torent Horizontaal CNC-draaicentrum online Video

SMTCL CNC draaibank Combo Machine HTC40Hm BMT55 aangedreven torent Horizontaal CNC-draaicentrum

Vind de beste prijs
Neem contact met ons op
+8613916455787
sales@huidijd.com
86-021-61195255
Contact opnemen
Productbeschrijving

3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 0

Productbeschrijving:





HTC63nm/ny-serieCNC-draaiburken worden hoofdzakelijk gebruikt voor het snijden van het binnenste en buitenste cilindrische oppervlak van as- of schijferdelen, het binnenste en buitenste kegelvormige oppervlak van elke kegelhoek,complexe roterende binnenste en buitenste oppervlak en cilinder, conische draad, enz., die kan worden gebruikt voor grooving, boren, reaming, reaming en boren.



Productkenmerken:



3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 1
A:Hoge stijfheid
Het neemt 45 ° en 75 ° hoge stijfheid integrale helling bed en alle gietstukken zijn geoptimaliseerd door eindige element
Deze methode elimineert effectief trillingen tijdens het bedienen en snijden van de machine, verbetert de betrouwbaarheid en is gemakkelijk te
de kwaliteit van de verwerking te handhaven, zodat de klanten een duurzame en stabiele kwaliteit van de verwerking kunnen verkrijgen.
3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 2
B:hoge precisie

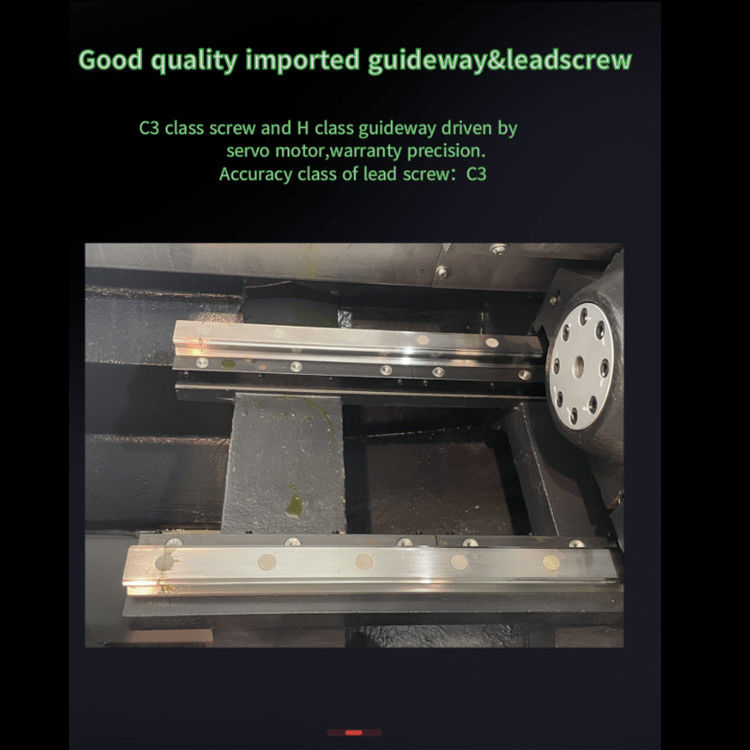

Alle onderdelen van de machine-gereedschap nemen precisie slijponderdelen van bekende fabrikanten in binnen- en buitenland aan.De geavanceerde structuurontwerp en perfecte proces maatregelen maken de algemene lay-out compact, harmonieus en goed stijf, waardoor de werktuigmachine een hoge bewerkingsnauwkeurigheid heeft en de nauwkeurigheid op lange termijn behoudt.
3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 3
C: Gezellig
Optioneel 75° kantelbed werktuig, voorzien van een verticaal en horizontaal middenframe, waarbij het middelpunt van de spindel dichter bij de bediener ligt,die geschikt is voor het laden en lossen van werkstukken en het verwijderen van chips.
3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 4
D:rijke opstelling
De machine kan worden geconfigureerd met verschillende modules om te voldoen aan de verschillende behoeften van klanten.met een rijke configuratie en een hoge kostprestatie.

Productparameters:

Artikel 1
Eenheid
HTC63nm-serie
HTC63ny-serie
Max. Sling over het bed.

mm
Voor de toepassing van deze richtlijn geldt dat:
Voor een voertuig met een voertuigbeveiliging van meer dan 50 kW
Max. Zwaai over de wagen.

mm
Φ630
Φ630
Max. snijdiameter (schijf/as)

mm
Φ750/Φ630
Φ630
Max. snijlengte
mm
1000/1500/2000/3000
Voor zover van toepassing:

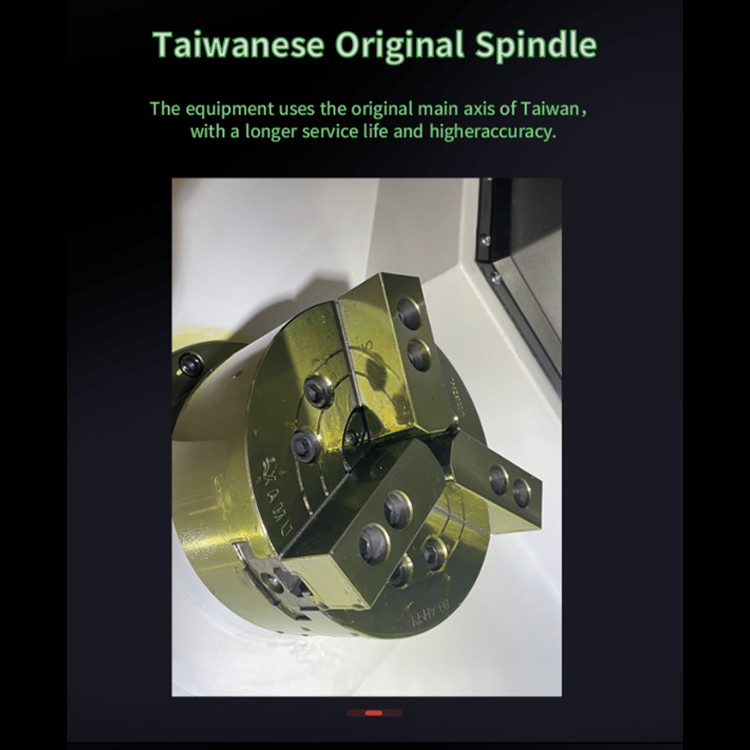

Spindelboordiameter
mm
Φ100
Φ130
Vorm van de spindel neus


A2-11
A2-11
Max. diameter door de balk

mm
Φ85 (met hydraulische holle schok)
Φ115 (met hydraulische holle schok)
Hoofdmotorvermogen (continu / 30 min)

kw
22/30
30/37
Versnelling van de spindel / maximaal uitgangsmoment

r/min
(Mechanische 2 stappen) 20~2000 / 950
(Mechanische 2 stappen) 20~1200 / 2450
Schokdiameter
Inch
15 ¢
15"
Max. verplaatsing van de X-as

mm
410
410
Max. verplaatsing van de Z-as

mm
1050/1550/2050/3050
1550/2050/3050/4050
Snelheid (X-as)

m/min
12/15;12/15;12/12;12/12
12/15;12/12;12/12;12/12
Snelheid (Z-as)
m/min

10

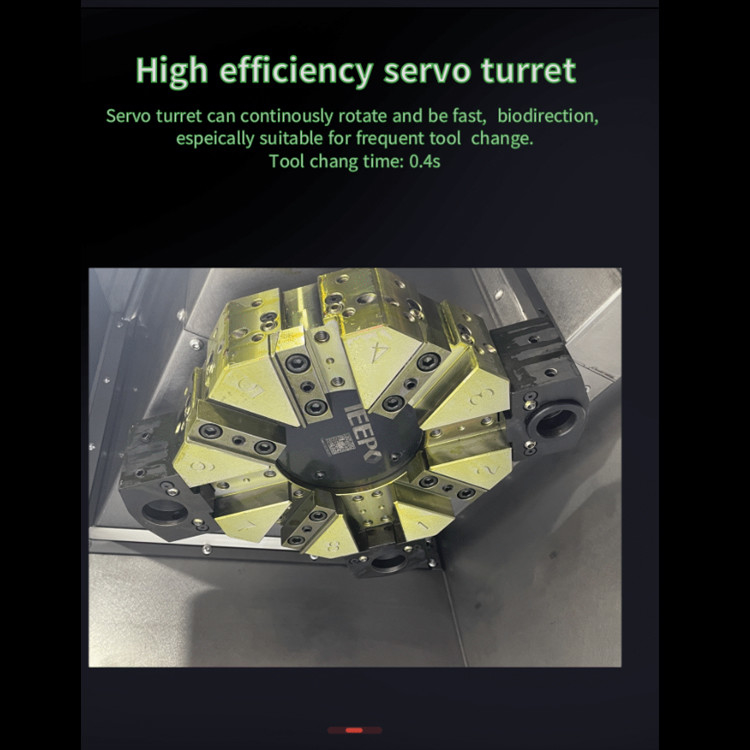

Vorm van gereedschapstorent


horizontale 12-positie torent
horizontale 12-positie torent
Grootte van de werktuigstaaf

mm
32X32 / Φ50
32 × 32 / Φ50
Positioneringsnauwkeurigheid (X-as)

mm
0.013
0.013
Positioneringsnauwkeurigheid (as Z)

mm
0.020/0.026/0.035/0.040
0.026/0.035/0.040/0.048
Verplaatsingsnauwkeurigheid ((X-as)

mm
0.006

Verplaatsingsnauwkeurigheid ((Z-as)

mm
0.008/0.010/0.013/0.016
0.010/0.013/0.016/0.016
Bewerkingsnauwkeurigheid

IT6
IT6
Maximaal gewicht van het werkstuk met schijf

kg
500
500
Max. gewicht van het werkstuk van de as

kg
2000
2000
gewicht van de machine
kg
14000/17000/20000/23000
14000/17000/20000/23000
Algemene afmetingen van de machine (LxWxH)

mm
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680

5400x2825x2680/5900x2825x2680/ 6900x2825x2680/7900x2825x2680




Toepassing in de industrie:

3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 5

Voorbeeld werkstuk: geleidingshuls

Verwerkingsmodel: HTC50t Werkstukmateriaal: 27SiMn Lijnversnelling: 120-180m/min Invoer snelheid: 0,1-8mm/r (inclusief draad) Verwerkingsdoeltreffendheid: 26 minuten
3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 6

Werkstukvoorbeeld: medium 500 cilinder

Verwerkingsmodel: HTC63350t Werkstukmateriaal: 27SiMn Lijnversnelling: 120-180m/min Invoer snelheid: 02-10mm/r (inclusief draad) Verwerkingsdoeltreffendheid: 75 minuten
3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 7

Werkstukvoorbeeld: aandrijfas

Verwerkingsmodel: CQ850n Werkstukmateriaal: 40Cr Lijnversnelling: 150-180m/min Voersnelheid: 0,1-0,3mm/r Verwerkingsdoeltreffendheid: 12 minuten
3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 8

Voorbeeld werkstuk: RE2B-as

Verwerkingsmodel: HTC63n (dubbele torent) Werkstukmateriaal: 35CrMo Linieuze snelheid: 150-260m/min Voersnelheid: 0,2-0,5mm/r (inclusief draad) Verwerkingsdoeltreffendheid: 39 minuten.



Onze dienst:



1. Verzamelen en debuggelen voor levering


2Reageer binnen 24 uur en ga door met het probleem.

3. 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).

4. Algemene opslagoplossing


Waarom u ons kiest:

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats

◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993

◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit

◆ Een stabiel en volwassen leveringssysteem

◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)

◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud

◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie


Over ons:

3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 9
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
SMTCL en SYMG-groepDe eerste draaibank, boormachine en boormachine zijn hier geboren.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek:

3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 10

Uitstelling:


3 As Slant Bed CNC Metal Turning Center HTC63n Zware horizontale draaibank freesmachine 11



Vragen:



Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.

Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware

V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
