Plaats van herkomst:
China
Merknaam:
SMTCL
Certificering:
CE ISO certification
Modelnummer:

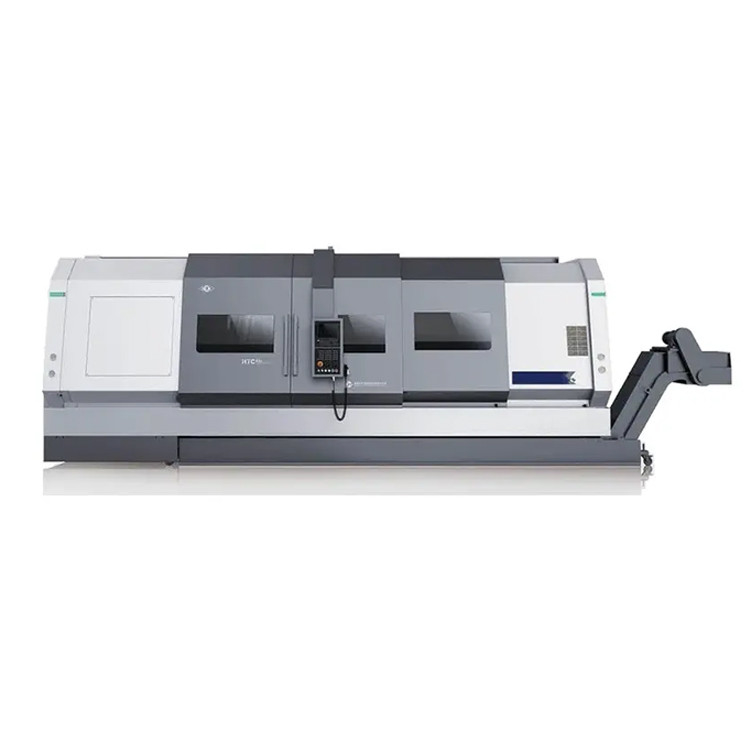

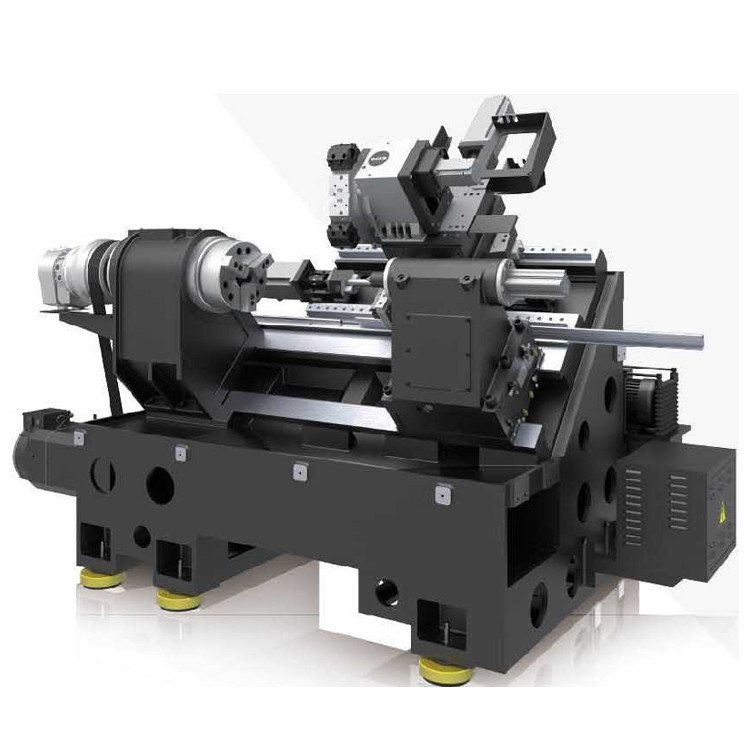

HTC 50nm
Video
Video
Video
Productbeschrijving:
Productkenmerken:
|
Artikel 1
|
Eenheid
|
HTC 50nm
|
|
Max. Sling over het bed.
|
mm
|
Φ650
|
|
Max. Zwaai over de wagen.
|
mm
|
Φ500
|
|
Max. snijdiameter (schijf/as)
|
mm
|
Φ500
|
|
Max. snijlengte
|
mm
|
500/1000/1500/2000/2500
|
|
Spindelboordiameter
|
mm
|
Φ80
|
|
Vorm van de spindel neus
|
|
A2-8
|
|
Max. diameter door de balk
|
mm
|
Φ65
|
|
Hoofdmotorvermogen (continu / 30 min)
|
kw
|
22/30
|
|
Versnelling van de spindel / maximaal uitgangsmoment
|
r/min
|
35 ~ 3000 / 860
|
|
Schokdiameter
|
Inch
|
10 ¢
|
|
Max. verplaatsing van de X-as
|
mm
|
270
|
|
Max. verplaatsing van de Z-as
|
mm
|
600/1100/1600/2100/2600
|
|
Snelheid (X / Z-as)
|
m/min
|
12/12
|
|

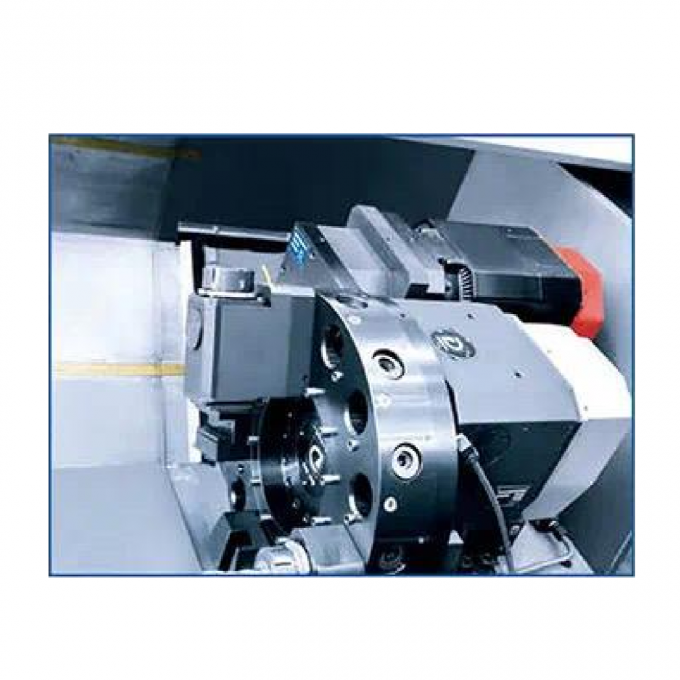

Vorm van gereedschapstorent
|
|
horizontale 12-positie torent
|
|
Grootte van de werktuigstaaf
|
mm
|
25X25/Φ50
|
|
Positioneringsnauwkeurigheid (X-as)
|
mm
|
0.01
|
|
Positioneringsnauwkeurigheid (as Z)
|
mm
|
0.015/0.015/0.020/0.025/0.035
|
|
Positioneringsnauwkeurigheid (as C)
|
|
40 ¢
|
|
Verplaatsingsnauwkeurigheid ((X-as)
|
mm
|
0.005
|
|
Verplaatsingsnauwkeurigheid ((Z-as)
|
mm
|
0.007/0.007/0.010/0.013/0.020
|
|
Verplaatsingsnauwkeurigheid ((C-as)
|
|
28 ¢
|
|
Bewerkingsnauwkeurigheid
|
|
IT6
|
|
Maximaal gewicht van het werkstuk met schijf
|
kg
|
200
|
|
Max. gewicht van het werkstuk van de as
|
kg
|
800
|
|
gewicht van de machine
|
kg
|
5500/7500/9000/11000/12500
|
|
Algemene afmetingen van de machine (LxWxH)
|
mm
|
De in dit reglement vermelde onderdelen zijn bestemd voor de toepassing van de in dit reglement vermelde onderdelen.
5500x2286x2260; 6050x2286x2260
|

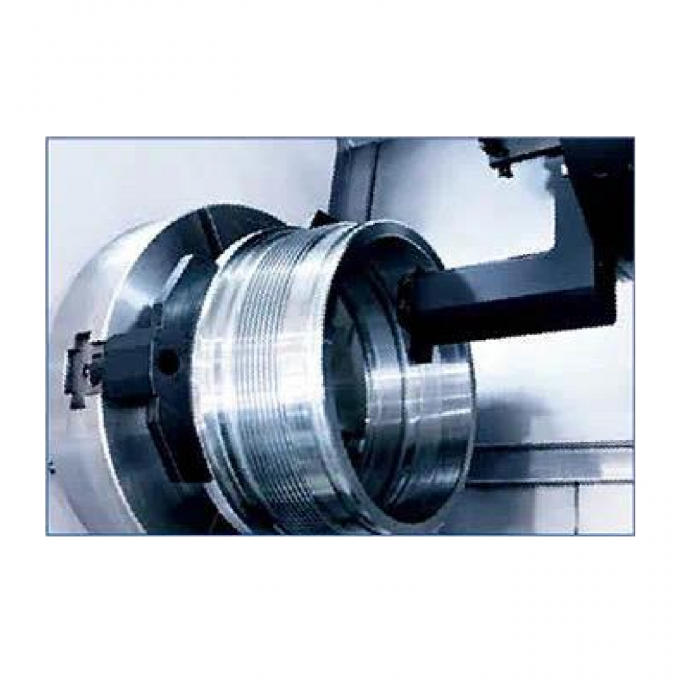

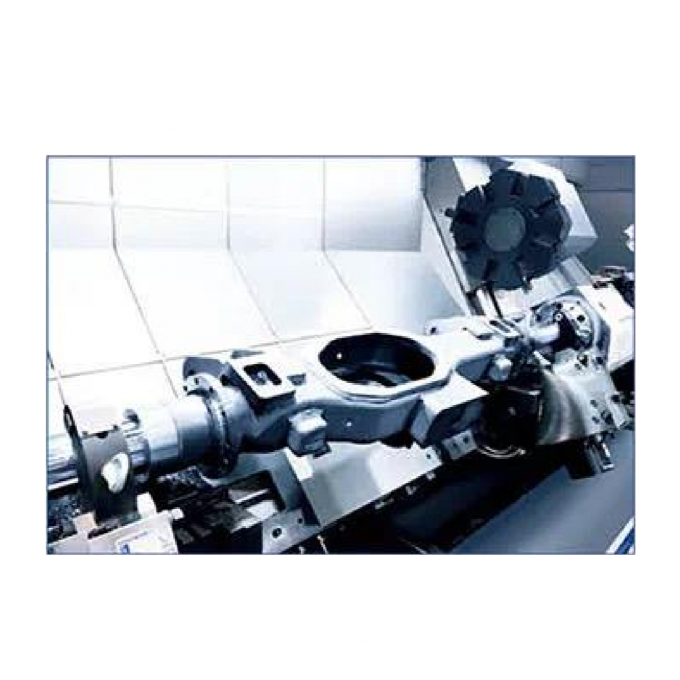

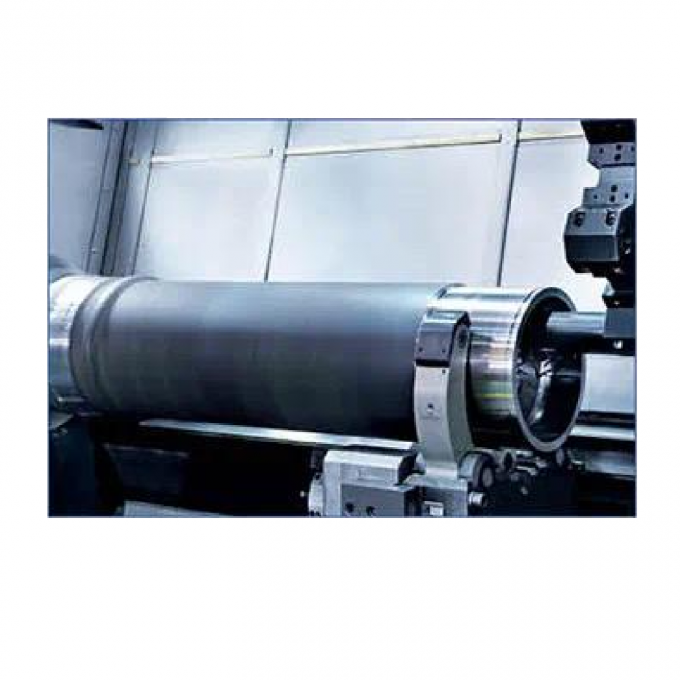

Toepassing in de industrie:
