SMTCL CNC Draaicentrum HTC40Hm BMT55 12 Posities Power Turret CNC draaibank Combo Met Y-as

SMTCL CNC Draaicentrum HTC40Hm BMT55 12 Posities Power Turret CNC draaibank Combo Met Y-as

45 graden Slant Bed CNC draaibank

cnc draaiend centrum

CNC draaibankcombo met Y-as

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

HTC40Hm

Neem contact met ons op
Vraag een offerte
Productgegevens
Merknaam:
SMTCL
Sleutelwoord:
cnc draaiend centrum
Modelnummer:
HTC40Hm
Max. scherpe diameter:
Φ350
Max. snij lengte:
450
Max. schommeling over bed:
Φ560
Max. zwemmen op de glijbaan.:
Φ350
De as droeg diameter:
Φ70

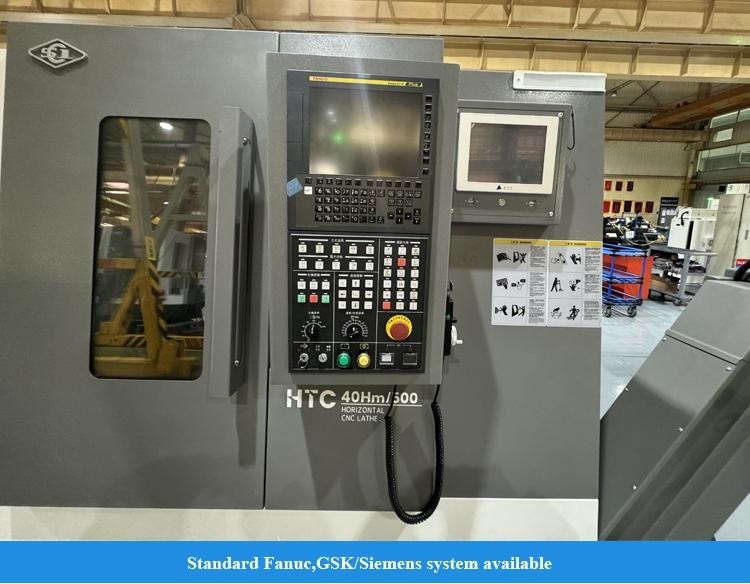

CNC-besturingssysteem:
GSK/FANUC/SIEMENS
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Verpakking Details
Het houten geval, Tinboomstam, Andere zeewaardige verpakking
Levertijd
45-60 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
50 reeksen per maand
Productbeschrijving

SMTCL CNC Draaicentrum HTC40Hm BMT55 12 Posities Power Turret CNC draaibank Combo Met Y-as 0

Productbeschrijving:

SMTCL CNC-draaicentrum HTC40Hm BMT55 12 posities Power Turret Servo Drive CNC draaibank combo met Y-as

Het horizontale draaicentrum van de HTC40Hm is samengesteld en verbeterd door middel van wetenschappelijke analyse, optimalisatie en geavanceerde productie- en testtechnologieën.Het heeft uitstekende snijprestaties en kan voldoen aan de verwerkingseisen van verschillende roterende onderdelenHet is uitgerust met een servo-aangedreven torentje en kan bewerkingsmethoden realiseren zoals draaien,

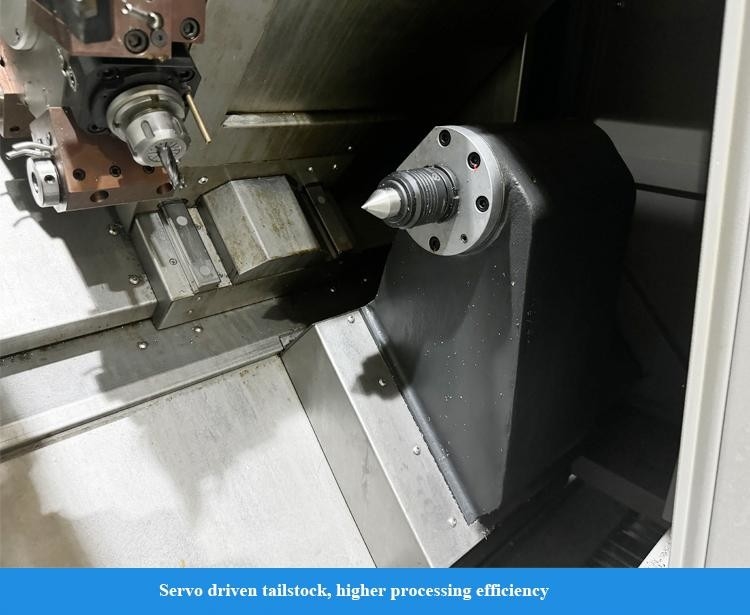

Het kan ook worden uitgerust met een servo-aangedreven staartstofmodule. De staartstof kan bij hoge snelheid zonder impact strak aansluiten en de aansluitingskracht kan intelligent worden aangepast.Het heeft een hoge bewerkingsnauwkeurigheid en een goede stabiliteit, is geschikt voor de verwerking van onderdelen in vele industrieën.

Productkenmerken:

1,Hoge efficiëntie

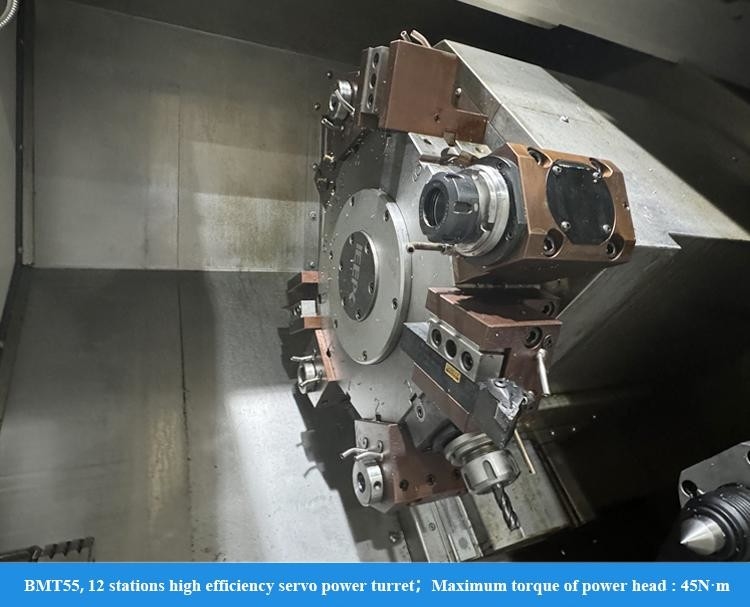

◆ Hoog efficiënte servo-gereedschapsholder
◆ Split servo staart
◆ Hoge snelheid van beweging op twee assen
◆ Optioneel Y-asconfiguratie voor multi-sequentie geïntegreerde verwerking

2"Hoge precisie"
◆ Precieze voorgespannen schroef
◆ Foutcompensatietechnologie
◆ kwantificatie van procesnormen
◆ Strenge inspectienormen
3,Hoge stijfheid
◆ Machinebed en andere sleutels van hoogwaardig gietijzer

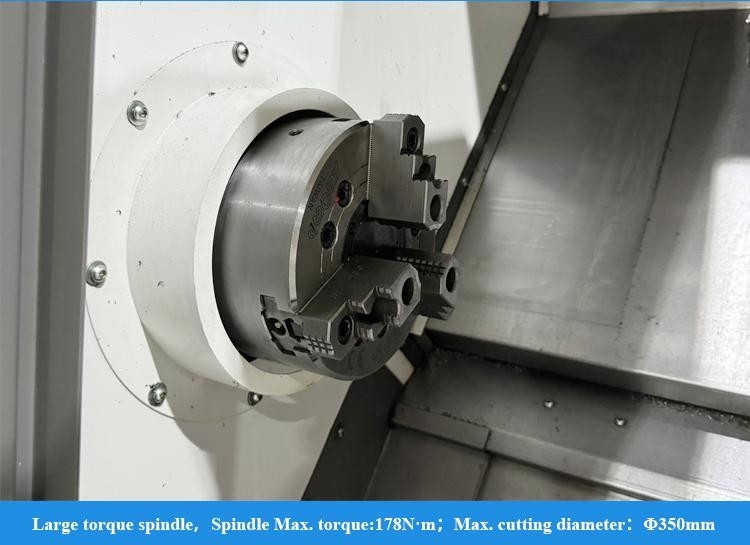

◆ Grote spindelen
◆ Boogvormig anti-buigzadel
◆ Kleine spindelstructuur
Productgegevens:
SMTCL CNC Draaicentrum HTC40Hm BMT55 12 Posities Power Turret CNC draaibank Combo Met Y-as 1
Productparameters:
Project
Eenheid
HTC 40H(Q) m/500
HTC40H(Q) m/1000
Max. Snijden.
mm
Φ350
Φ350
Max.snijlengte
mm
450
950
Max. Zwemmen over het bed.
mm
Φ560
Φ560
Max. zwemmen op de glijbaan.
mm
Φ350
Φ350
Spindel



Spindel neusmodel

A2-6
A2-6
Voorlager binnendia.
mm
100
100
Spindelconiciteit en gatgrootte

1:20;Φ70
1:20;Φ70
Dia. van spindelgat

Φ65
Φ65
Max, bar dia.
mm
Φ50
Φ50
Standaard Chuck Dia.
Inch
8
8
Spindelversnellingsbereik
r/min
4500
4500
Nominaal spindelkoppel
N·m
130 ((800 r/min)
130 ((800 r/min)
Spindel max. koppel
N·m
230 ((600 r/min)
230 ((600 r/min)
Hoofdmotor uitgangsvermogen continu / 15 min.
kW
Geliefd zijn, 15/11
Geliefd zijn, 15/11
X/Z-as



X/Z-as snelle beweging
m/min
30
30
X-asverkeer
mm
220
220
Z-asreizen
mm
510
1000
Tailstock



Reizen van staartbestanden
mm
500
500
Metode voor het aandrijven van de staart

Hydraulische aandrijving
Hydraulische aandrijving
Tailstockconic gatconic
Morse
MT-5
MT-5
Toren



torentypel

horizontale 12-stations krachttorent
horizontale 12-stations krachttorent
Centrumhoogte
mm
100
100
Toren indexering herhaling positionering nauwkeurigheid
- Ik ben er.
± 16
± 16
Werktuiggrootte
mm
25
25
Als ik het gereedschap in de buurt kon kiezen

- Ja, dat klopt.
- Ja, dat klopt.
Interface voor de houder van het elektrisch gereedschap

BMT55
BMT55
Max. boorkapaciteit
mm
16x0.2
16x0.2
Max. freescapaciteit
mm
14 × 10 × 40
14 × 10 × 40
Max. capaciteit
mm
M12x1.5
M12x1.5
Andere



Afstand tussen spindelcentrum en vloer
mm
1050
1050
Nettogewicht van het gereedschapsmachine
kg
4200
4750
Algemene afmetingen ((LxWxH)
mm
2750×1920×2000
3620 × 1920 × 2000
Opmerking: De in de tabel vermelde parameters zijn uitsluitend ter referentie.
Standaardconfiguratie:
1,FANUC-0i-TF Plus (5) systeem (Hm/Sm-serie)
2,GSK988TA-systeem (Qm-serie)
3,Sleeve-type spindel
4"Hole chuck oliecilinder"
5"Horizontale 12-station elektrisch gereedschapswagon"

Toepassing in de industrie:

SMTCL CNC Draaicentrum HTC40Hm BMT55 12 Posities Power Turret CNC draaibank Combo Met Y-as 2

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.

2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
SMTCL CNC Draaicentrum HTC40Hm BMT55 12 Posities Power Turret CNC draaibank Combo Met Y-as 3
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
SMTCL CNC Draaicentrum HTC40Hm BMT55 12 Posities Power Turret CNC draaibank Combo Met Y-as 4
Uitstelling:

SMTCL CNC Draaicentrum HTC40Hm BMT55 12 Posities Power Turret CNC draaibank Combo Met Y-as 5

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
