CNC-freescentrum VMC850Q Verticaal bewerkingscentrum FANUC Controller CNC VMC-machine

CNC-freescentrum VMC850Q Verticaal bewerkingscentrum FANUC Controller CNC VMC-machine

CNC-freesmachine

Meer dan 20 jaar gebruikt

Ingevoerde onderdelen van hoge kwaliteit

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

HTC50E

Neem contact met ons op
Vraag een offerte
Productgegevens
Merknaam:
SMTCL
Model Number:
VMC850Q
Key word:
CNC Vertical Machining Center
CNC Control System:
FANUC/SIEMENS/Mitsubishi
Table size (L×W):
1200×500
Max load on the table:
600kg
X axis travel:
1000mm
Y axis travel:
500mm
Z axis travel:
540mm
A.T.C:
24 ATC with robot arm
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Verpakking Details
Het houten geval, Tinboomstam, Andere zeewaardige verpakking
Levertijd
45-60 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
50 reeksen per maand
Productbeschrijving

CNC-freescentrum VMC850Q Verticaal bewerkingscentrum FANUC Controller CNC VMC-machine 0

Productbeschrijving:

CNC-freescentrum VMC850Q Verticaal bewerkingscentrum FANUC Controller CNC VMC-machine

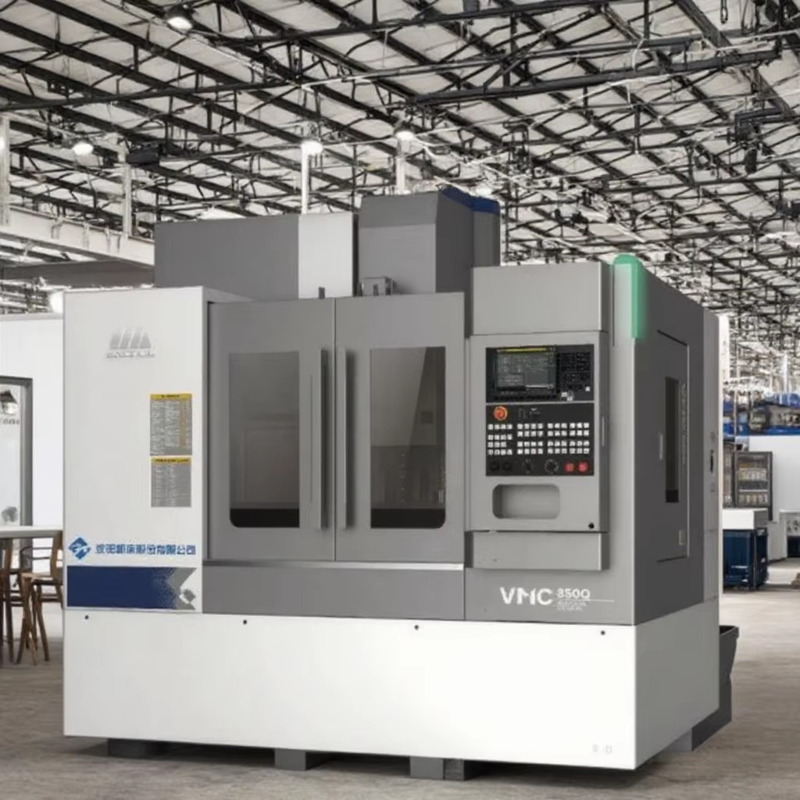

De VMC850Q is een verticaal bewerkingscentrum met hoge prestaties.met een kruisvormige rib aan de zijkantDe spindelbox, met een unieke thermisch symmetrische structuur, werkt effectief tegen thermische vervorming.met een maximumwerkstukgewicht van 600 kgHet is uitgerust met een 7.5/11 kw spindelmotor, die tot 10000 t/min bereikt. Het 24-positie gereedschapsmagazin, samen met een snelle gereedschapswisseltijd van 2,5 seconden, zorgt voor een efficiënte werking.De snelheid van de snelle drieassige doorgang is 48 m/min.Het is ideaal voor het frezen, boren, boren en aftappen in verschillende industrieën zoals auto's en algemene machines, waardoor nauwkeurigheid en productiviteit gegarandeerd worden.

Productkenmerken:

1,Hoge stijfheid en hoge stabiliteit

* Geïntegreerd gietbed met hoge sterkte

* Drieassige rolgeleider van klasse P

* Lange span haringbeen kolom

2,Goede nauwkeurigheid en nauwkeurigheidsbehoud
* C3 voorgetrokken loodschroef
* Thermische symmetrie technologie
* Technologie voor foutcompensatie
3Veiligheid, milieubescherming, efficiënte productiviteit
* Drieassige snelle schakeling 48 m/min

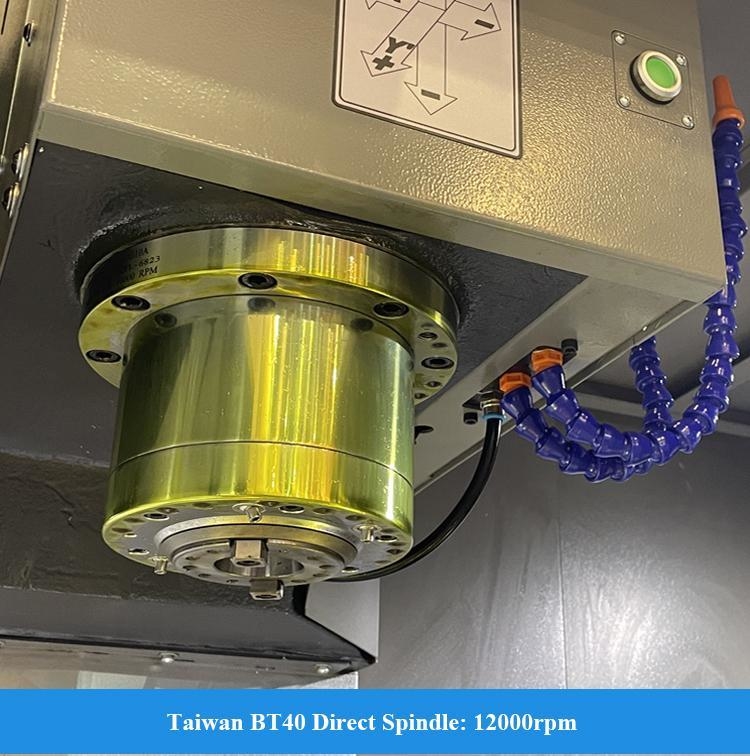

* Directe spindel 12000 RPM

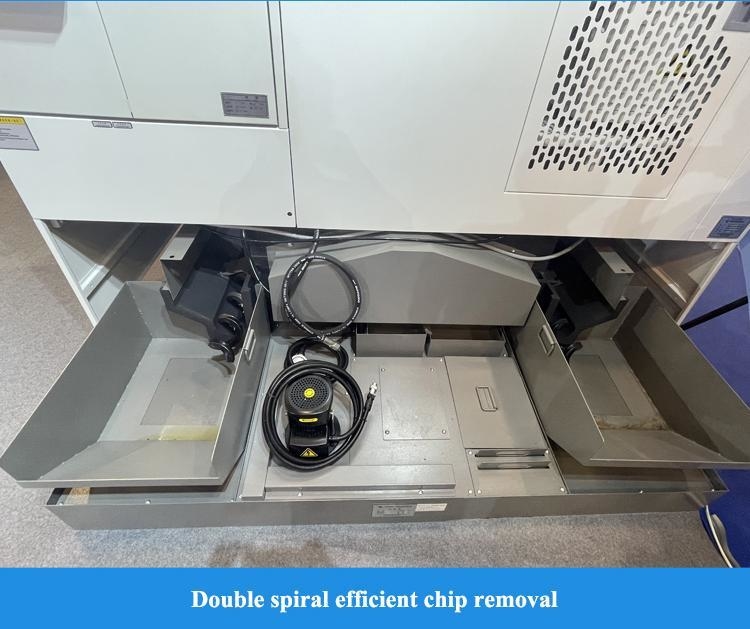

* Bed dubbele spiraalchip-extractor
Productgegevens:
CNC-freescentrum VMC850Q Verticaal bewerkingscentrum FANUC Controller CNC VMC-machine 1
Productparameters:
Artikel 1
Eenheid
VMC850Q
VMC1000Q VMC1100Q
Capaciteit
X-asverkeer
mm
850
1000 1100
Y-asreizen
mm
500
500 620
Z-asreizen
mm 540 540 600
Spindel neus naar tafeloppervlak mm 120-660 120-660 120 tot en met 720
Spindel neus naar kolomoppervlak mm 640 640 743
Werktafel
Tafelgrootte (L×W)
mm
1000 × 500
1200 × 500 1300×610
Maximale belasting op de tafel
kg
600
600 1000
T-slotgrootte mm 18 × 5 18 × 5 18 × 5
Spindel Spindel snelheid rpm 10000 10000 10000
Spindelconic/spindelstaaf mm 7/24 koppel 7/24 koppel 7/24 koppel
BT2vrijwilligerswerk BT2vrijwilligerswerk BT2vrijwilligerswerk
Spindelmotor
kw
7.5/11 7.5/11 Geliefd zijn, 15/11
Maximaal uitgangsmoment N.m. 35.8/70 35.8/70 52.5/95.5
Spindeldrijftype
Synchrone tandband
Gereedschappen Werktuighouder model
BT1 BT2 BT3 BT4
Pull stud model
MAS 403 P40T-I
Voerpercentage X,Y,Z snel doortrekken m/min
48/48/48
3 assen motorvermogen ((X/Y/Z) kW 1.8/1.8/3 1.8/1.8/3 3/3/3
3 assen motorkoppel ((X/Y/Z) N·m 11/11/20 11/11/20 20/20/20
Maximaal snijvoedsel mm/min
1-20000
A.T.C.
Type pc
ATC met robotarm
Modus
Dichtstbijzijnde selectie van gereedschap in beide richtingen
Capaciteit Pc.
24
Maximale lengte van het werktuig mm
300
Maximaal werktuiggewicht kg
7
Max te hard schijf.
mm
80
Max te schijfdia. - Naast
mm
150
Tijd voor het vervangen van gereedschap ((T-T) sec.
2.5
De hoogte tussen tafel en grond mm 900 900 950
Andere Algemene afmetingen
(L×WxH)
mm 2400 × 2975 × 2840
(excl. splijttransporteur)
2700 × 2975 × 2840
(excl. splijttransporteur)
2940 × 3450 × 3050
(excl. splijttransporteur)
Netto gewicht van de machine kg 5100 5400 6200
Totaal vermogen KVA 18

18 25
Standaardconfiguratie:

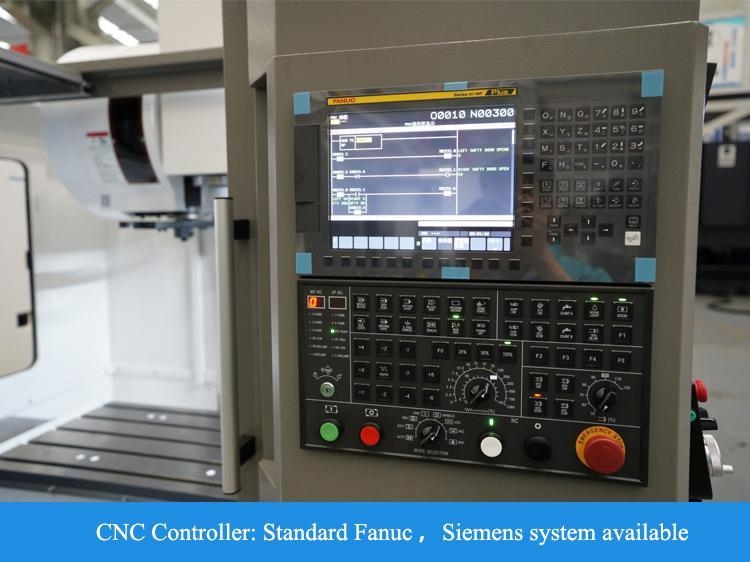

1. FANUC OI-MF TYPE (5) β besturingssysteem
2. 10000 RPM spindel, gordel aangesloten
3. 24 schijfmanipulator gereedschap magazine
4Watertank + bedsproeichip
5Schoon luchtpistool, werklicht, waarschuwingslicht

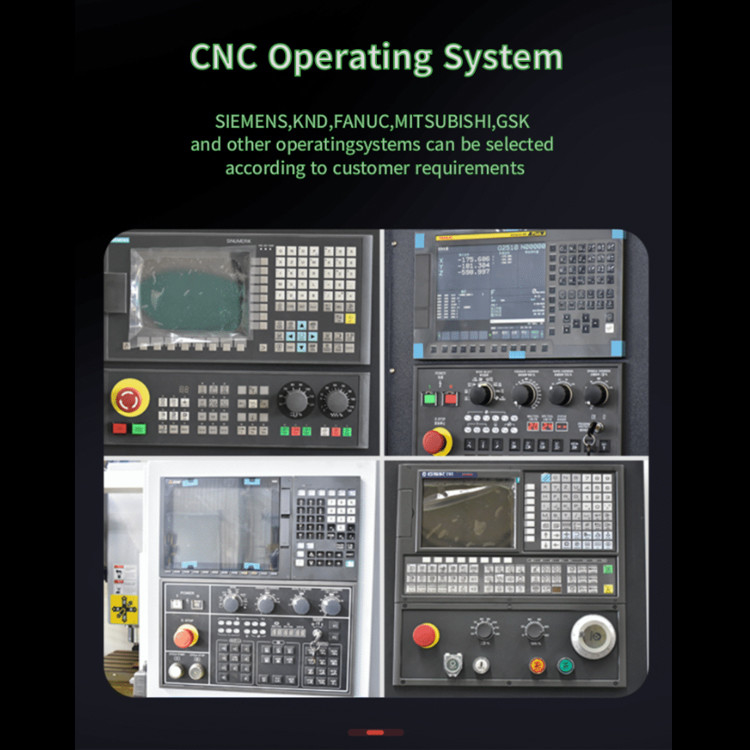

Selectieve configuratie
1Fanuc Oi-MF TAPE (1) β-systeem
2Fanuc Oi-MF TAPE-systeem
3. Siemens 828D CNC-systeem
4. directe aansluiting 12000 RPM mechanische spindel
5. 16000 RPM, 24000 gemotoriseerde spindel

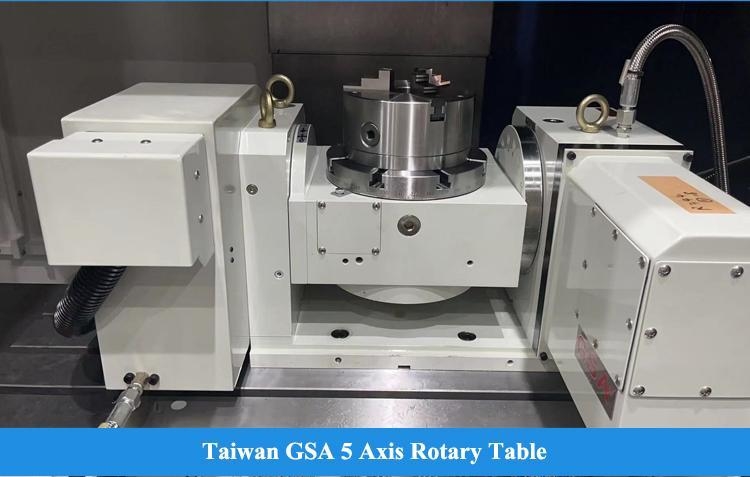

6. 4e as draaitafel
7. koeling binnen 2MPa, 3MPa, 5MPa, 7MPa
8. Olie-waterseparator
9. ketenchipverwijder
10Een schoon waterpistool.
11. Inspectie van gereedschap en werkstuk
12Automatische deur.
13Veiligheidsdeur slot.

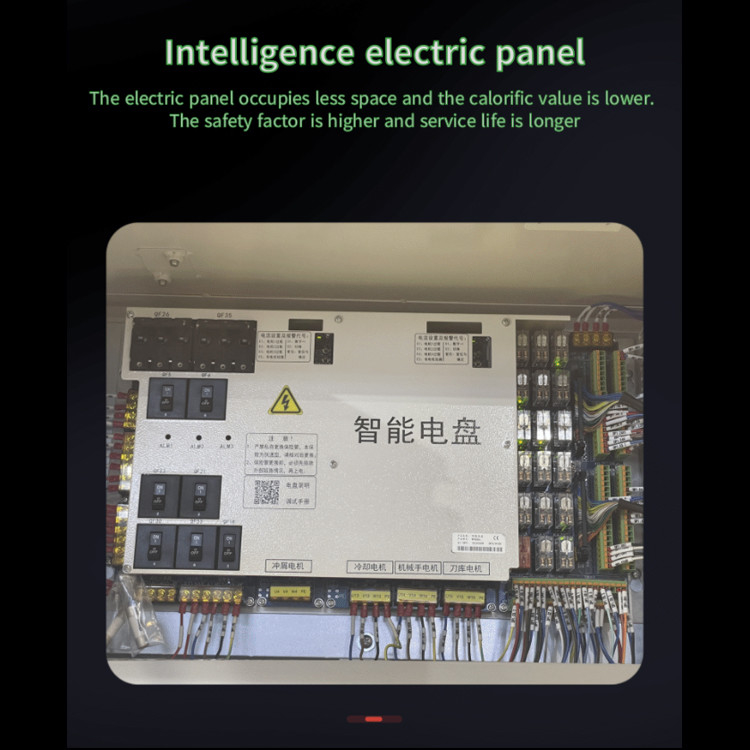

14Elektrische kast en airconditioning
Toepassing in de industrie:

CNC-freescentrum VMC850Q Verticaal bewerkingscentrum FANUC Controller CNC VMC-machine 2

Onze dienst:

1. Verzamelen en debuggelen voor levering
2Reageer binnen 24 uur en ga door met het probleem.
3. 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).
4. Algemene opslagoplossing

Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
CNC-freescentrum VMC850Q Verticaal bewerkingscentrum FANUC Controller CNC VMC-machine 3
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
CNC-freescentrum VMC850Q Verticaal bewerkingscentrum FANUC Controller CNC VMC-machine 4
Uitstelling:

CNC-freescentrum VMC850Q Verticaal bewerkingscentrum FANUC Controller CNC VMC-machine 5

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
