Name: SMTCL Multi-purpose CNC draaibank T5.2-500Q Fanuc-systeem Metaalverwerking 3 As Slant Bed CNC draaibank
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: T5-serie
Availability: InStock

Huis > producten > CNC van het hellingsbed Draaibank >

SMTCL Multi-purpose CNC draaibank T5.2-500Q Fanuc-systeem Metaalverwerking 3 As Slant Bed CNC draaibank

3 As Slant Bed CNC draaibank

CNC-draaibank met hoge precisie

Fanuc systeem

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

T5-serie

Neem contact met ons op

Vraag een offerte

Productgegevens

Merknaam:

SMTCL

Modelnummer:

T5.2-500Q

CNC-besturingssysteem:

GSK/FANUC/SIEMENS

CNC of niet:

CNC-machines

Sleutelwoord:

Slant Bed Lathe CNC-machine

Vervoer (X-as) ((mm):

200

Vervoer (Z-as) ((mm):

560

X/Z snelle traverse:

30 m/min

Gereedschapspoststations:

Max. Spindel snelheid (rpm):

Max. Spindel snelheid (rpm)

Max. Gekeerde lengte (mm):

500

Max. schommeling over bed:

Φ560

Max. Sling over glijbaan.:

Φ350

Max. Scherpe Dia.:

Φ360

Betaling en verzendvoorwaarden

Min. bestelaantal

Verpakking Details

Het houten geval, Tinboomstam, Andere zeewaardige verpakking

Levertijd

45-60 dagen

Betalingscondities

T/T, L/C, Western Union

Levering vermogen

50 reeksen per maand

VERWANTE PRODUCTEN

Video

SMTCL CNC draaibank IT35L Metalen lagerbewerking Grote span spindel CNC draaibank

Vind de beste prijs

Video

SMTCL 75 graden draaicentrum HTC63t Slant Bed CNC draaibank zware functie horizontale CNC draaibank machine

Vind de beste prijs

Video

SMTCL CNC draaibank HTC 50n Fanuc Controller Live Tooling Slant Bed CNC Draaibank Horizontaal CNC Draaicentrum

Vind de beste prijs

Video

SMTCL Slant Bed CNC draaibank HTC40B5 Metalen CNC draaibank

Vind de beste prijs

Neem contact met ons op

+8613916455787

sales@huidijd.com

86-021-61195255

Contact opnemen

Productbeschrijving

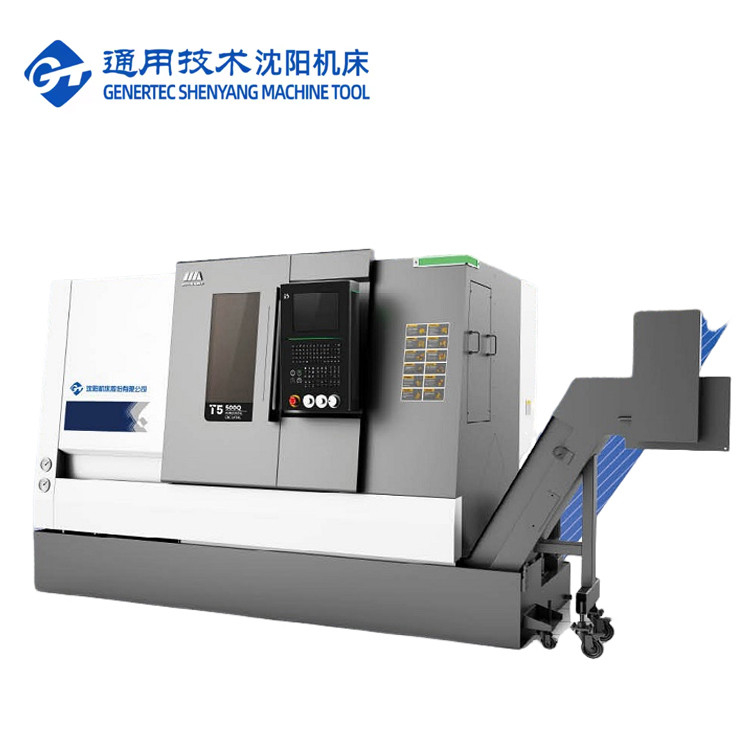

SMTCL Multi-purpose CNC draaibank T5.2-500Q Fanuc-systeem Metaalverwerking 3 As Slant Bed CNC draaibank 0

Productbeschrijving:

SMTCL Multifunctionele CNC-draaienmachine T5.2-500Q Fanuc-systeem Metalenverwerking 3 Assen Slant Bed CNC-draaienmachine

T5Q-serie horizontale CNC-draaibank, die intelligente besturingstechnologie en geavanceerde productietechnologie combineert, heeft hoge precisie, hoge efficiëntie en hoge snijstijfheid.De finite element analyse software wordt gebruikt om het ontwerp te optimaliseren, de verdeling van de spanningspunten te analyseren, de vervorming van de onderdelen te verminderen en de optimale structuur van de gehele machine te bereiken.De belangrijkste gietstukken zijn allemaal gemaakt van hoogwaardige gietijzeren materialen, waardoor de trillingen tijdens het snijproces tot een minimum worden beperkt en de bewerkingsnauwkeurigheid en de snijstabiliteit worden verbeterd.

Productkenmerken:

1"Hoge precisie"

* C3 voorgetrokken loodschroef

* Technologie voor foutcompensatie

* Processtandaard kwantificatie

2,Hoge efficiëntie

* Twee assen hoog en snel bewegende snelheid

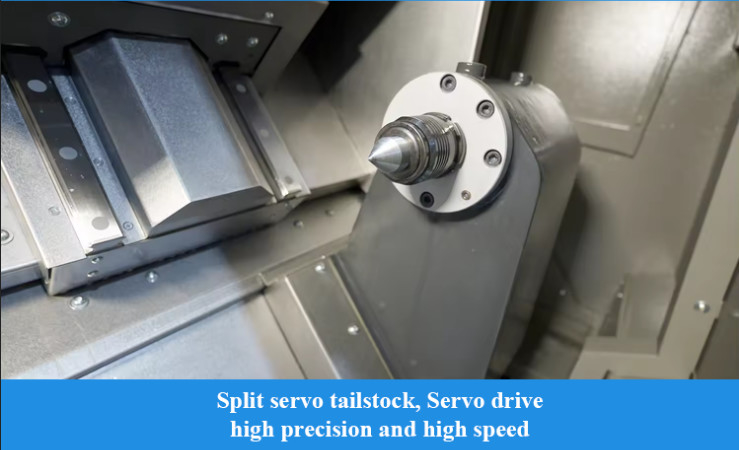

* Split servo staart

* Hoog efficiënte servo-snijtoren

3,Hoge stijfheid

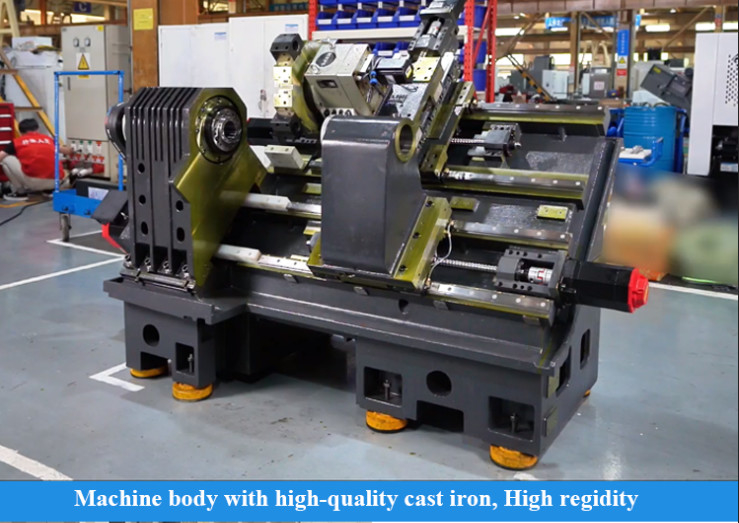

* Hoogwaardig gietijzeren bed en andere gietstukken

* Grote span dubbel rij cilindrische rolspindellagers

* Saddelconstructie tegen buiging

Product DEtalaat:

SMTCL Multi-purpose CNC draaibank T5.2-500Q Fanuc-systeem Metaalverwerking 3 As Slant Bed CNC draaibank 1

Productparameters:

Posten		Eenheid	T5.2-500Q	T5.2-1000Q
Max. draaidiameter		mm	Φ360	Φ360
Max. draailengte		mm	500	500
Max.schommeldiameter boven het bed		mm	Φ560	Φ560
Max.schommeldiameter over de dwarsglijbaan		mm	Φ350	Φ350

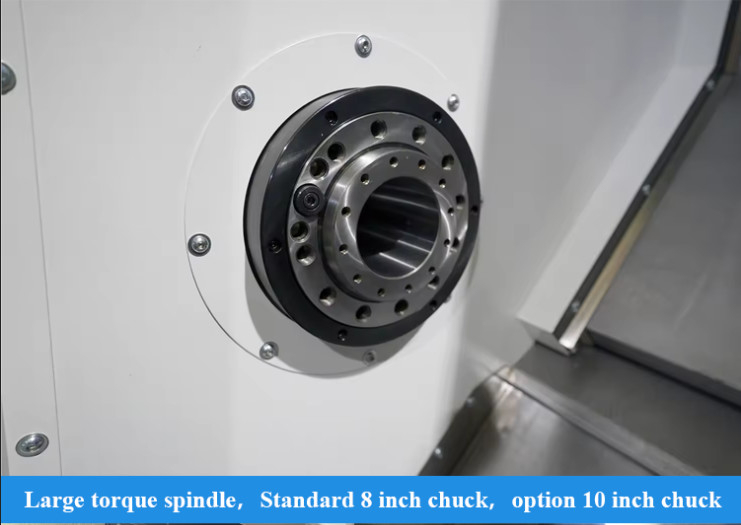

Spindel	Type spindel neus		A2-6	A2-6
	Inwendige diameter van het voorlager	mm	100	100
	Taper van spindelboor		1:20; Φ70	1:20; Φ70
	Spindelboor	mm	Φ65	Φ65
	Max. door middel van de balkdiameter	mm	Φ50	Φ50
	Standaard schokdiameter	Inch	8	8
	Max. spindel snelheid	r/min	4500	4500
	Nominaal koppel van de spindel	Nm	136 ((769 r/min)	136 ((769 r/min)
	Max. spindelkoppel	Nm	245 ((576 r/min)	245 ((576 r/min)
	Hoofdmotor-uitgangsvermogen continu /15 minuten	kW	Geliefd zijn, 15/11	Geliefd zijn, 15/11
Twee assen	Snel doortrekken van de X/Z-as	m/min	30	30
	X-asverkeer	mm	200	200
	Z-asreizen	mm	560	1050
Tailstock	Reizen van staartbestanden	mm	500	950
Tailstock	Schoppenvoetpen	Morse	MT-5	MT-5
Toren	Turretvorm		Horizontale 8-posities servo toren	Horizontale 8-posities servo toren
	Centrumhoogte van de torent	mm	80	80
	Rotatie van de torent, herhaling van de positie van de toren	- Ik ben er.	± 16	± 16
	Of de cutter in de buurt kan worden geselecteerd		- Ja, dat klopt.	- Ja, dat klopt.
andere	Afstand van het middelpunt van de spindel tot de bodem van het bed	mm	1015	1015
	Nettogewicht van de machine	kg	4200	4750
	Totaal vermogen van de stroomvoorziening	kVA	27	27
	Algemene afmetingen (lengte X breedte X hoogte)	mm	2750×1890×1900	3620×1890×1900

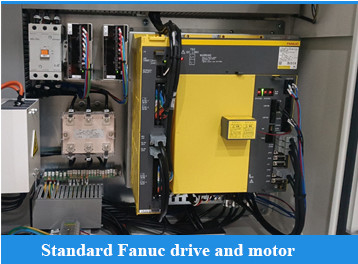

Standaard specificaties: 1,FANUC-0i-TF Plus ((5) -controller 2,Sleeve type spindel 3Holle chuck en cilinder. 4Servo-torent van 8 posities		Opties: 1Servo-torentje met 12 posities 2Kracht torent. 3Achter vervoerband. 4Pneumatische deur 5Gereedschap detectie-apparaat 6"Meetapparaat voor het werkstuk 7Olie mist verzamelaar 8"Toolbreukinspectie-apparaat"

Toepassing in de industrie:
SMTCL Multi-purpose CNC draaibank T5.2-500Q Fanuc-systeem Metaalverwerking 3 As Slant Bed CNC draaibank 2

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Waarom u ons kiest:

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons:

Welkom bij ons.

Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.

Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek:

Uitstelling:

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?

We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?

Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?

Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.

Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware

V6: Waarom uw bedrijf?

Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?

Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?

T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
