Plaats van herkomst:
China
Merknaam:
SMTCL
Certificering:
CE ISO certification
Modelnummer:
IT35-serie
Video
Video
Productbeschrijving:

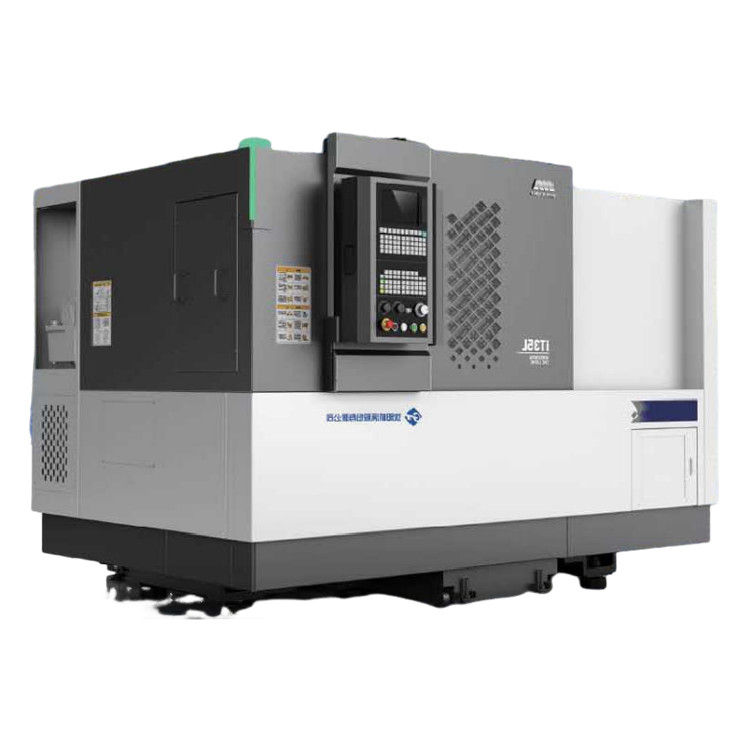

De horizontale CNC-draaibank van de iT-serie is geschikt voor het verwerken van allerlei delen met schijf en korte as, kan de eindkant en de eindgroef, de buitenste cirkel en de binnenste gatdraad draaien,de groef en het draaivlak en andere geometrische kenmerken. kan voldoen aan de automotive, lager, machinebouw, non-ferrometalen en andere industrieën voor roterende onderdelen van efficiënte, grote hoeveelheden, hoge precisie verwerking vereisten.
Productkenmerken:
1,Hoge stijfheid
* Analyse van eindige elementen om de hele machinestructuur te optimaliseren
* Het bed is gemaakt van kwalitatief hoogwaardige gietstukken met een redelijke staafopstelling

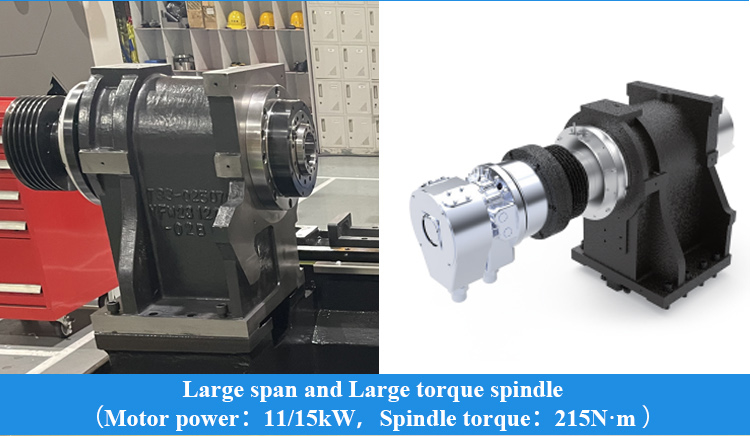

* Configuratie van grote span, grote koppel spindle, verbeteren snijstijfheid
* Precisie schraapproces, verbetering van de verbindingsstijfheid
|
Artikel 1
|
Eenheid
|
specificatie
|
||
|
iT35
|
iT35L
|
|||
|
Maximale draaidiameter
|
mm
|
Φ360
|
||
|
Maximale draailengte
|
mm
|
350
|
500
|
|
|
Maximale schommeling over het bed
|
mm
|
Φ580
|
||
|
Maximaal swing over glijbaan
|
mm
|
Φ360
|
Φ330
|
|
|

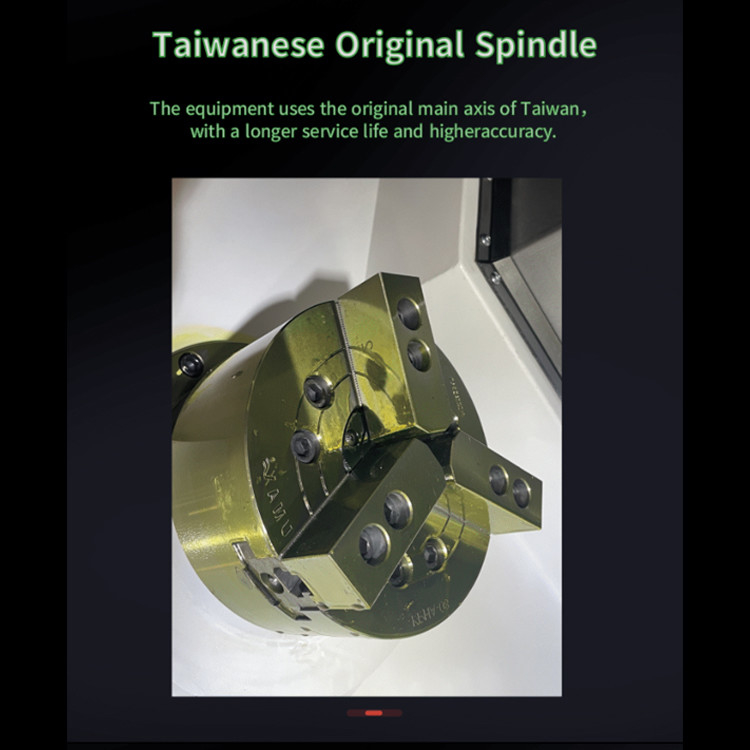

Spindel
|
spindelneus
|
|
A2-6
|
|
|
voorste lagerdia.
|
mm
|
100
|
||
|
spindelconic en gatgrootte
|
|
1:20; Φ70
|
||
|
dis.of spindelgat
|
mm
|
Φ65
|
||
|
Maximaal per dag.
|
mm
|
Φ50
|
||
|

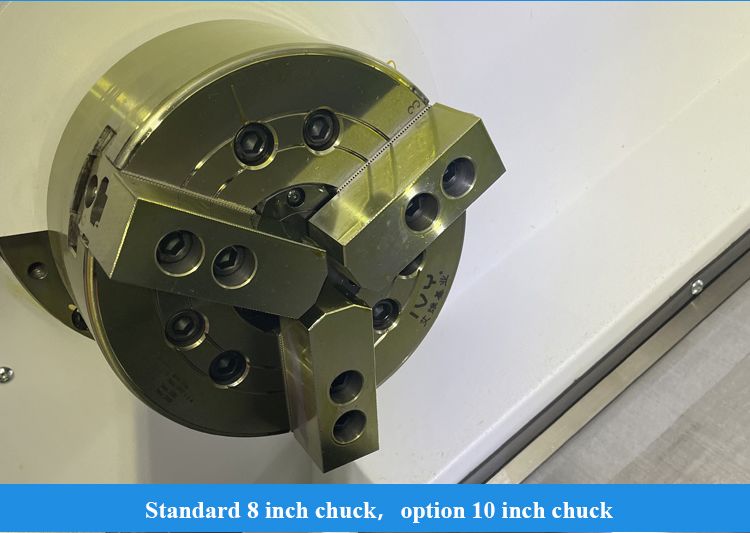

maat van de schok
|
Inch
|
8
|
||
|
spindel snelheid
|
r/min
|
4000
|
||
|
nominale koppel van de spindel
|
Nm
|
157.5 ((666 r/min)
|
||
|
maximaal spindelkoppel
|
Nm
|
215 ((666 r/min)
|
||
|
maximaal motorvermogen continu/30 min
|
kW
|
Geliefd zijn, 15/11
|
||
|
Voeding
|
X/Z snelle traverse
|
m/min
|
30
|
|
|
Maximale snelheid X/Z
|
m/min
|
30
|
||
|
x-asreizen
|
mm
|
200
|
||
|
z-asreizen
|
mm
|
350
|
510
|
|
|

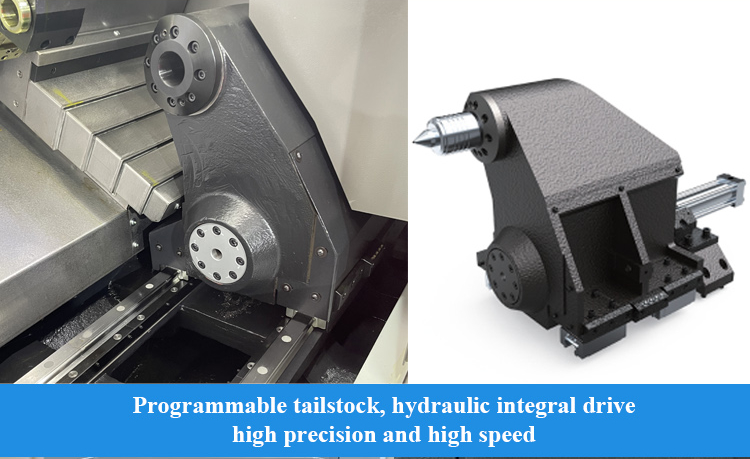

Tailstock
|
Tailstock reizen
|
mm
|
- Nee.
|
400
|
|
type aandrijving
|
|
- Nee.
|
Cylinder aandrijving
|
|
|
Maximale snelheid
|
m/min
|
- Nee.
|
8
|
|
|
Minimale lengte van het werkstuk voor het trekken
|
mm
|
- Nee.
|
120
|
|
|
Tailstockconic
|
Morse-taal
|
- Nee.
|
MT-5
|
|
|

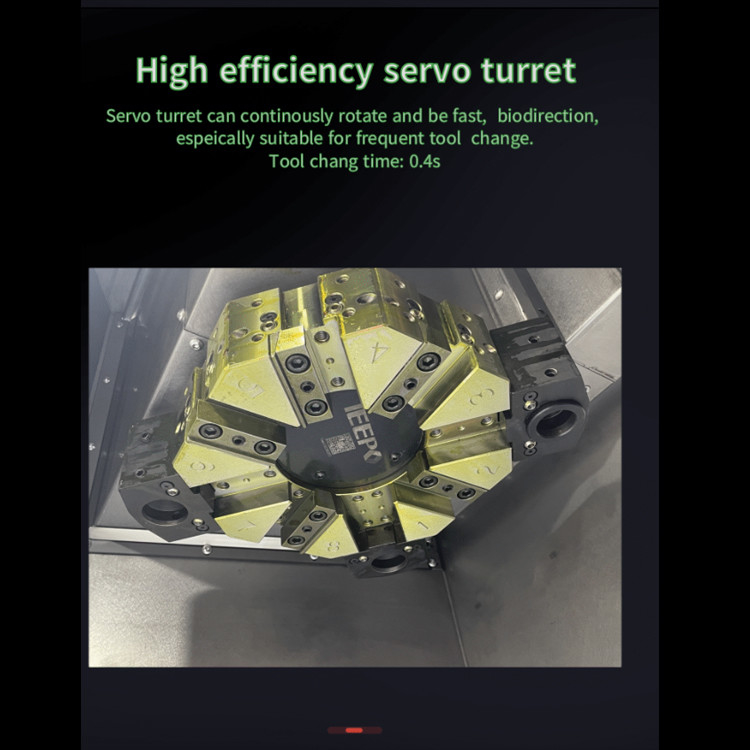

Toren
|
torentyp
|
|
Horizontale 8-station servo toren
|
|
|
middelste hoogte
|
mm
|
80
|
||
|
roterende positionering
|
- Ik ben er.
|
± 16
|
||
|
Of de cutter het gereedschap in de buurt kan selecteren
|
|
- Ja, dat klopt.
|
||
|
Eindgereedschaphouder
|
mm
|
25 × 25
|
||
|
Borende gereedschapsholder
|
mm
|
Φ40
|
||
|
Verminderaarschuil
|
mm
|
Φ32
|
||
|
Verwijdering van koelchip
|
Koelpompdruk
|
bar
|
0.9
|
|
|
Koelpompstroom
|
L/min
|
40
|
||
|
Tankcapaciteit
|
L
|
150
|
160
|
|
|
Form van de chip-extractor
|
|
Kettingplaat aan de rechterzijde
|
||
|
Verladen
|
schijfachtige onderdelen
|
kg
|
150 Inclusief schok en andere toebehoren
|
|
|
Axiële onderdelen
|
kg
|
300 Inclusief schok en andere toebehoren
|
||
|
andere
|
De spindel midden is hoog van de bodem van het bed
|
mm
|
108+0
|
|
|
gewicht
|
kg
|
3300
|
3600
|
|
|
vermogen
|
kVA
|
27
|
||
|
totale afmetingen
Ik heb het niet gedaan. |
mm
|
2330 × 1675 × 1760
|
2550 × 1675 × 1760
|
|
Toepassing in de industrie:
