SMTCL 10000rpm FANUC CNC Verticaal Bewerkingscentrum VMC850Q CNC Freesmachine Met 4e Draaibord
Productgegevens
| Z-as verplaatsing: | 540 mm | Merk: | SMTCL |
|---|---|---|---|
| Spindelconus:: | BT40 | Type:: | Verticaal |
| CNC-besturingssysteem:: | FANUC, Siemens | Voersnelheid (mm/min):: | 1 - 20.000 mm/min |
| Positioneringsnauwkeurigheid (mm):: | 0,006 | Herhaalbaarheid (X/Y/Z) (mm):: | 0,004 |
| Asmotorvermogen (kW):: | 7,5/11 | Capaciteit gereedschapsmagazijn:: | 24 |
| Afmeting (l*b*h):: | 2400x3125x2840mm | X-as verplaatsing: | 850 mm |
| Y-as verplaatsing: | 500 mm | ||
| Markeren |
Verticaal CNC-draaicentrum met hoge stijfheid,Versatile CNC-freesboormachine,CNC draaien veelzijdig machine gereedschap |
||
Productbeschrijving

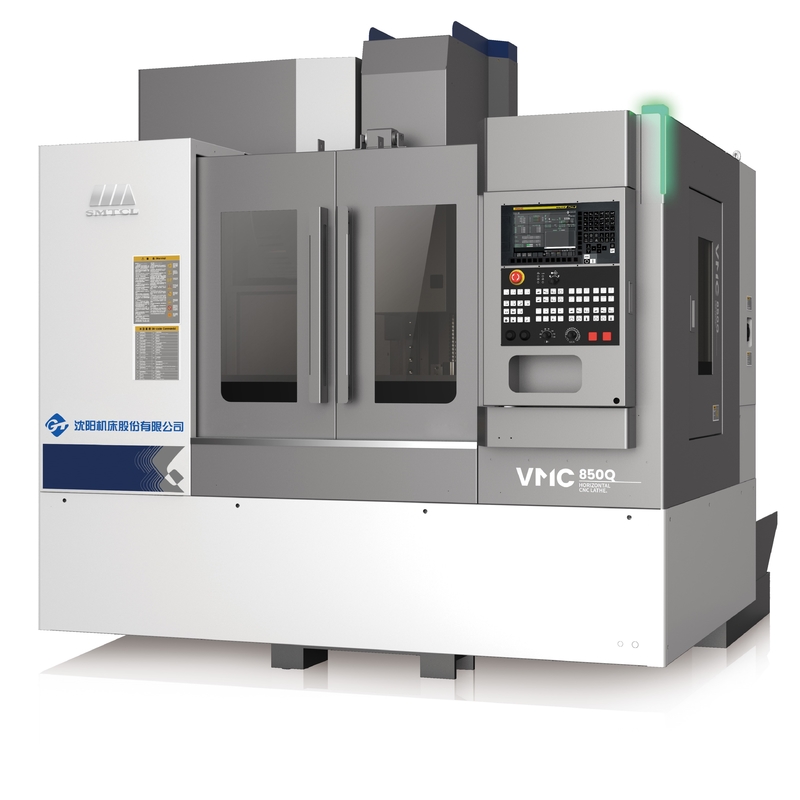

SMTCL 10000rpm FANUC CNC Vertical Machining Center VMC850Q CNC Freesmachine Met 4e Draaitafel
Deze nieuwe generatie VMC850Q verticale bewerkingscentrum neemt een verticale frame-indeling, dwarsgeleidingsstructuur, een zeer stijle visgraatkolom, een omgekeerde trapeziumvormige spilbox, een laag zwaartepunt, een zeer stijf bed, drie-assige rolgeleidingen aan, om de machine een goede loopnauwkeurigheid, hoge sterkte en uitstekende precisie stabiliteit te garanderen; De machine structuur is eenvoudig en compact, de vloeroppervlakte is klein, wat bevorderlijk is voor de assemblage van automatische lijnen; Kan oppervlakken frezen, boren, ruimen, verzinken, 2D en 3D oppervlaktebewerking, tappen en andere processen van de integratie van hoogprecisie bewerking. Eenvoudige bediening, hoge snelheid en hoge efficiëntie, intelligent en stabiel.
Productkenmerken:
1, Zeer stijf en zeer stabiel ontwerp
- Zeer sterk integraal gegoten bed
- Drie-assige P-klasse rolgeleiding
- Lange overspanning visgraatkolom
2, Goede nauwkeurigheid en nauwkeurigheid behoud
- C3 voorgespannen kogelomloopmoer
- Thermische symmetrie technologie
- Foutcompensatietechnologie
3, Veiligheid, milieubescherming, efficiënte productiviteit
- Drie-assige snelle verplaatsing 48m/min
- Directe spil 12000 RPM

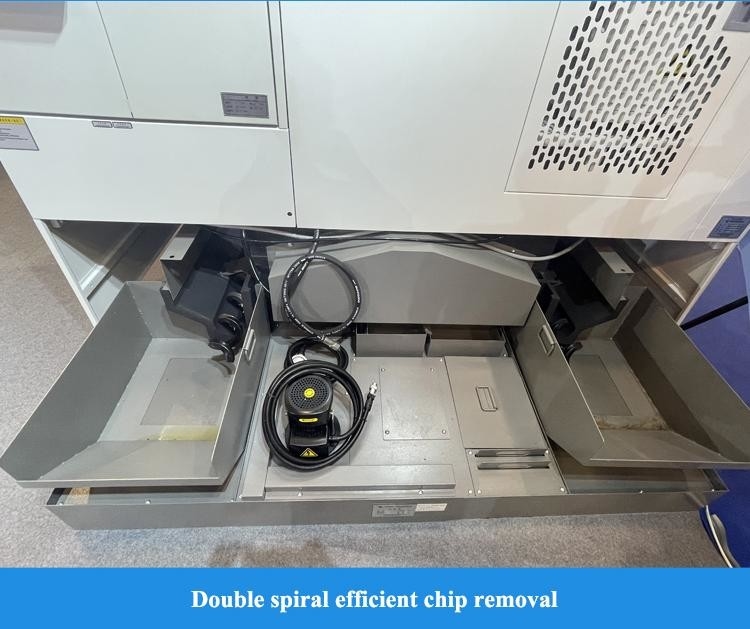

- Bed dubbele spiraal spaanafvoer
Productdetails:
Belangrijkste technische parameters
| Item | Eenheid | Specificaties | |
| Capaciteit | X-as slag | mm | 850 |
| Y-as slag | mm | 500 | |
| Z-as slag | mm | 540 | |
| Spilneus tot tafeloppervlak | mm | 120-660 | |
| Spilneus tot kolomoppervlak | mm | 640 | |
| Werktafel | Tafelafmetingen (L×B) | mm | 1000×500 |
| Maximale belasting op de tafel | kg | 600 | |
| T-sleuf afmeting | mm | 18×5 | |
| Spil | Spilsnelheid | rpm | 10000 |
| Spiltap/spilhouder | mm | 7/24 taper | |
| BT40 | |||
| Spilmotor | kw | 7.5/11 | |
| Maximaal uitgangskoppel | N.m | 35.8/70 | |
| Spil aandrijftype | Synchrone tandriem | ||
| Voeding snelheid | X,Y,Z snelle verplaatsing | M/min | 48/48/48 |
| Maximale snijsnelheid | M/min | 20 | |
| A.T.C | Gereedschapsopslagcapaciteit | st | Arm type 24 |
| Maximale gereedschapsdiameter | mm | 150(80) | |
| Maximale gereedschapslengte | mm | 250 | |
| Gereedschapwisseltijd (T-T) | sec | 2.5 | |
| Nauwkeurigheid | Positioneringsnauwkeurigheid X/Y/Z | mm | 0.008/0.006/0.006 |
| Herhalingsnauwkeurigheid X/Y/Z | mm | 0.005/0.004/0.004 | |
| Overige | Totale afmetingen (L×B×H) | mm | 2400×3125×2840 |
| Netto machinegewicht | kg | 5100 | |
| Totaal benodigd vermogen | KVA | 18 | |

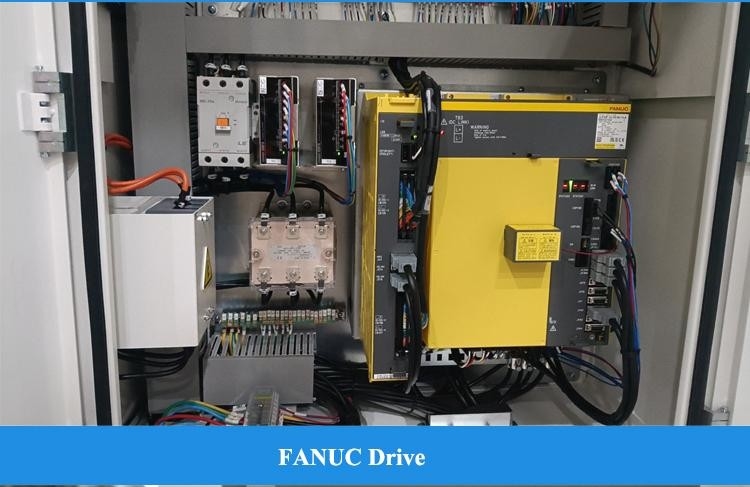

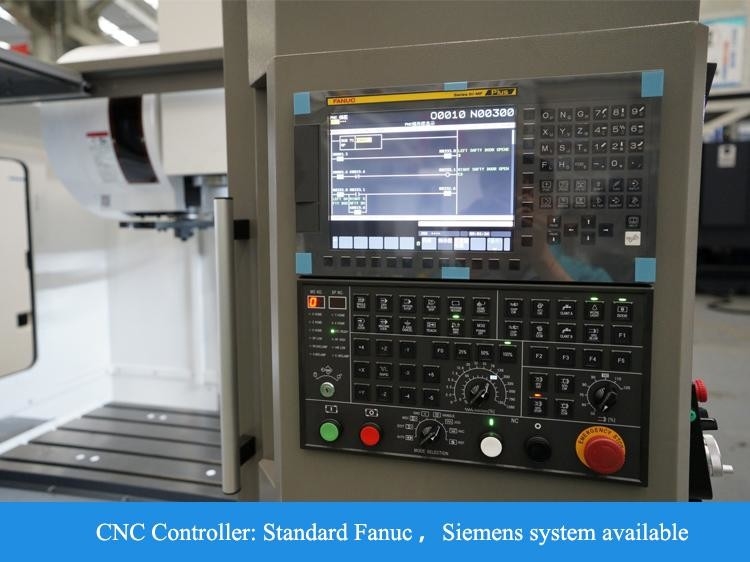

- FANUC OI-MF TYPE(5)β besturingssysteem
- 10000 RPM spil, riemaandrijving
- 24 schijf manipulator gereedschapmagazijn
- Watertank + bed spoelen spaanders
- Schone luchtpistool, werklamp, waarschuwingslamp
- Fanuc Oi-MF TAPE(l)β systeem
- Fanuc Oi-MF TAPE(l)α systeem
- Siemens 828D CNC systeem
- Directe verbinding 12000 RPM mechanische spil
- 16000 RPM, 24000 gemotoriseerde spil

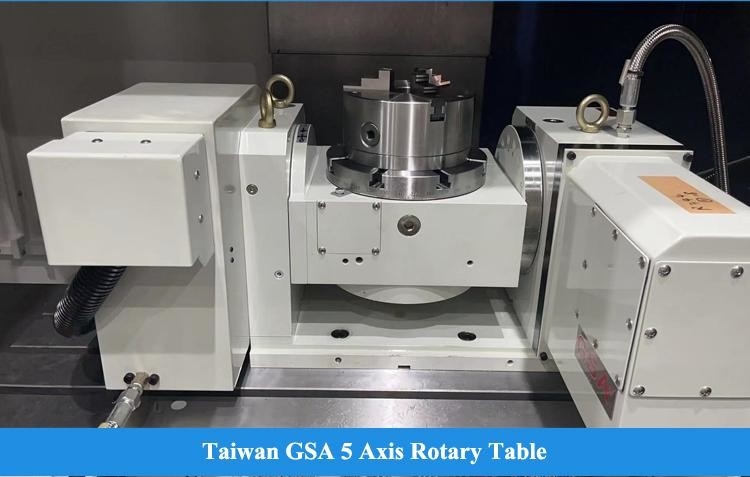

- 4e as draaitafel
- Koeling binnenin 2MPa, 3MPa, 5MPa, 7MPa
- Olie-waterafscheider
- Ketting spaandertransporteur
- Schone waterpistool
- Gereedschap- en werkstukinspectie
- automatische deur
- Veiligheidsdeurslot
- Elektrische kast en airconditioning
De nauwkeurigheid van de machine voldoet aan de acceptatienorm GB/T18400.2-2010 Acceptatienorm voor positioneringsnauwkeurigheid en herhaalde positioneringsnauwkeurigheid van werktuigmachines GB/T18400.4-2010
| Inspectiepunten | Fabrieksstandaard | |
| Bewerking nauwkeurigheid | IT6 | |
| Positioneringsnauwkeurigheid | X-as (mm) | 0.008 |
| Y-as (mm) | 0.006 | |
| Z-as (mm) | 0.006 | |
| Herhaalde positioneringsnauwkeurigheid | X-as (mm) | 0.005 |
| Y-as (mm) | 0.004 | |
| Z-as (mm) | 0.004 | |
Belangrijkste configuratie van de werktuigmachine en lijst van aangekochte onderdelen
| Item | Specificaties | Merk | Opmerkingen |
| CNC systeem | FANUC Oi-MF PLUS TYPE(5) | FANUC | |
| Hoofdmotor | βiI 8/12000-B | FANUC | |
| X-as motor | βiSc 12/3000-B | FANUC | |
| Y-as motor | βiSc 12/3000-B | FANUC | |
| Z-as motor | βiS 22B/3000-B | FANUC | |
| X-as schroeflager | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Y-as schroeflager | 30×62×15 | NSK/FAG/NACHI/NTN | |
| Z-as schroeflager | 30×62×15 | NSK/FAG/NACHI/NTN | |

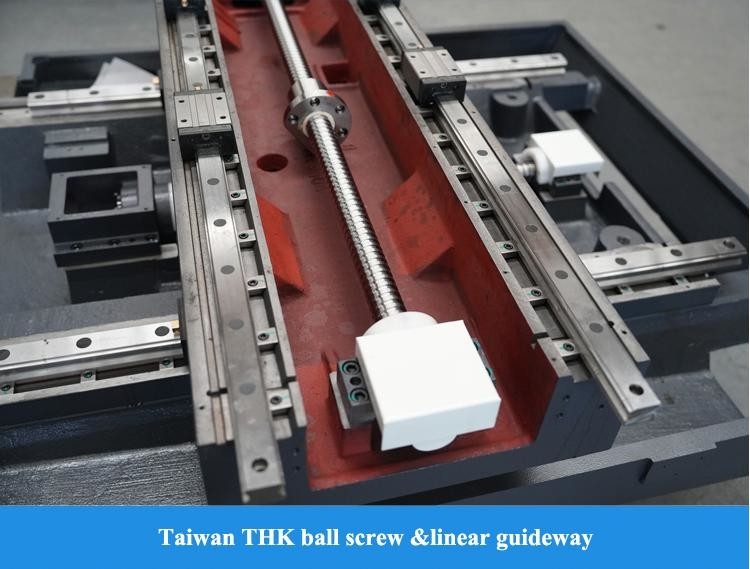

| X-as kogelomloopmoer | φ40×16,C3 | THK/PMI/HIWN | |
| Y-as kogelomloopmoer | φ40×16,C3 | THK/PMI/HIWN | |
| Z-as kogelomloopmoer | φ40×16,C3 | THK/PMI/HIWN | |
| X-as geleiding | 35 | THK/REXROTH/PMI/HIWN | |
| Y-as geleiding | 45 | THK/REXROTH/PMI/HIWN | |
| Z-as geleiding | 45 | THK/REXROTH/PMI/HIWN |
Waarom ons kiezen:
- Topkwaliteit gevoel, de wensen van de klant komen op de eerste plaats
- 30+ jaar R&D geschiedenis, het bedrijf is opgericht in 1993
- High-tech fabrikant met onderzoeks- en ontwikkelingscapaciteit
- Stabiel en volwassen toeleveringssysteem
- Jong actief verkoop- en ingenieurssteam voor directe service (24 uur online)
- Upgrades aan het mechanisme volgens ergonomie en eenvoudig onderhoud
- Ons principe voor ontwerpstructuur: eenvoudig onderhoud & installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaalbewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten werktuigmachines. De kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines. De eerste draaibank, boormachine en kotterbank zijn hier allemaal ontstaan. Ze zijn een van de leiders van de Chinese machine-industrie en de grootste machinefabrikant in China. Machineproducten bestrijken auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompen en kleppen, lagers, 3C-elektronica, mallen en andere industrieën. We nemen de missie om werktuigmachines met toonaangevende technologie, hoge kwaliteit en goede service te leveren aan onze klanten over de hele wereld!
Onze fabriek:
FAQ:
V1. Bent u een handelsonderneming of een productiebedrijf?
Wij zijn een productiebedrijf.
V2. Wat zijn de belangrijkste producten van uw bedrijf?
Wij zijn gespecialiseerd in allerlei machines, zoals CNC draaibanken, CNC freesmachines, verticale bewerkingscentra, conventionele draaibanken, boormachines, radiale boormachines, enzovoort.
V3. Kunt u een aangepaste machine of SPM (Speciale machine) leveren?
Ja, wij leveren slimme CNC-oplossingen voor onze klanten om de efficiëntie te verhogen.
V4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die defect blijken te zijn gedurende een periode van 12 maanden,
vanaf de datum van de vrachtbrief van de machine.
V5. Wat zijn de diensten?
Pre-sales: Aangepaste oplossingen, planning en ontwerp; Eén-op-één service
Na verkoop: 7 dagen 24 uur online service, Begeleiding op afstand van installatie, koppeling met klantsysteem
V6: Waarom kiezen voor uw bedrijf?
Producten van de ontwikkeling, het ontwerp, de productie, de assemblage van het gehele productieproces worden
uitgevoerd tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
V7: Kan uw bedrijf technisch personeel naar ons bedrijf sturen en onze werknemers in het buitenland begeleiden?
Wij kunnen dit soort service leveren. Wanneer de machines op de installatieplaats van de koper arriveren, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Dit alles kan worden geciteerd en opgenomen in het contract. De verkoper zal samenwerken met de koper om de visum- en installatievoorbereidingen te regelen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% aanbetaling bij bestelling, 70% saldo betaling voor verzending. Onherroepelijke kredietbrief op zicht
