VMC850 SMTCL SYMG VMC CNC Verticaal Bewerkingscentrum Draaibank FANUC-systeem

Merknaam: SMTCL/SYMG
Modelnummer: VMC850 Q
Plaats van herkomst: China
Certificering: ISO certification
Minimale bestelhoeveelheid: 1 reeks
Prijs: Onderhandelbaar
Leveringscapaciteit: 50 reeksen per maand

Productgegevens


Asversmalling:: BT40 Type:: Verticaal
CNC Controlesysteem:: FANUC, Siemens Voersnelheid (mm/min):: 1 - 20000 mm/min
Het plaatsen Nauwkeurigheid (mm):: 0.006 Herhaalbaarheid (X/Y/Z) (mm):: 0,004
De Macht van de asmotor (kW):: 7.5/11 De Capaciteit van het hulpmiddeltijdschrift:: 24
Dimensie (L*W*H):: 2400x3125x2840mm Merknaam:: SYMG, SMTCL
Markeren

Verticale CNC draaibank 20000mm/min

,

FANUC-systeem CNC-verticaal bewerkingscentrum

,

VMC CNC Verticaal Bewerkingscentrum

Productbeschrijving

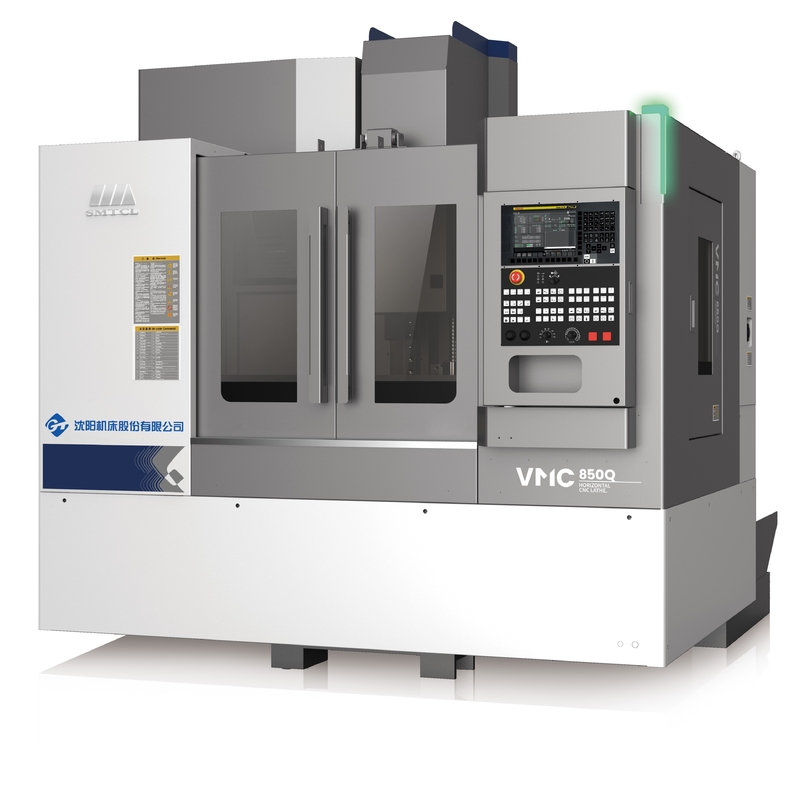

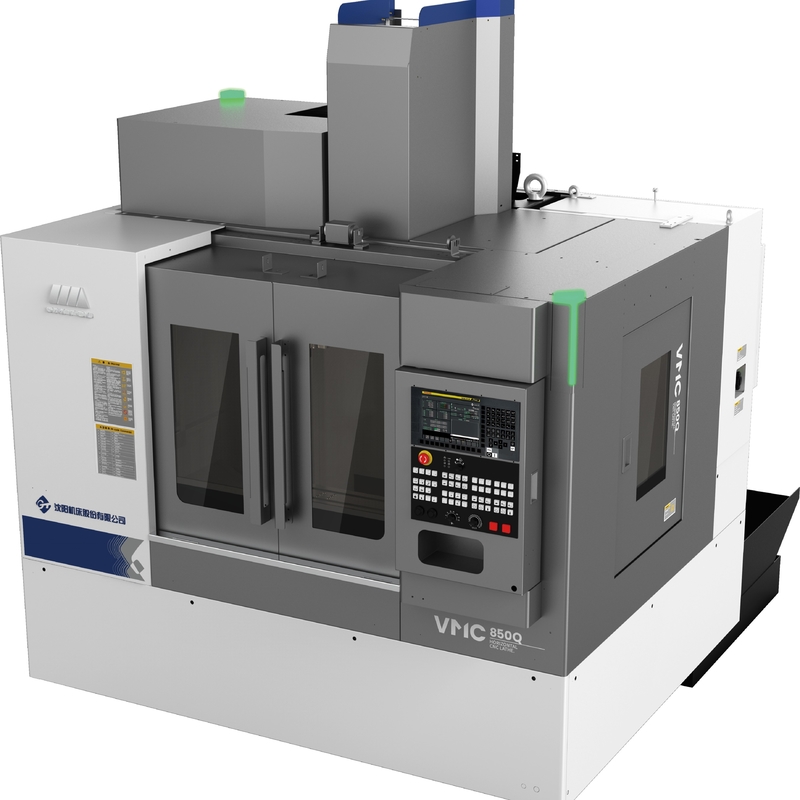

VMC850Q Verticaal bewerkingscentrum

Een overzicht van de kenmerken
VMC850 SMTCL SYMG VMC CNC Verticaal Bewerkingscentrum Draaibank FANUC-systeem
Eenvoudige structuur en uitstekende prestaties
Een loodschroef: vooraf getrokken

B Geleidingsrail: rol

C Spindel: 10000 RPM

D Hoofdstuk: hoge stijfheid

E-pijler: type haringbeen

F Bed: grote helling

VMC850 SMTCL SYMG VMC CNC Verticaal Bewerkingscentrum Draaibank FANUC-systeem

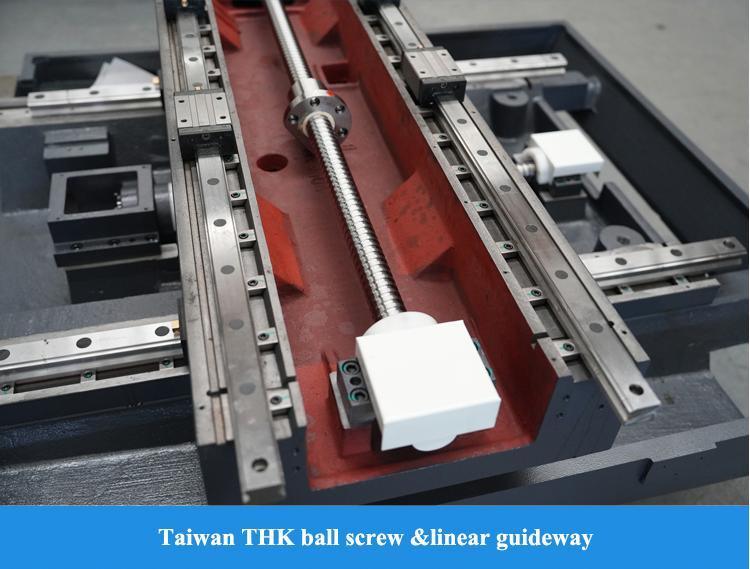

De drie-assige loodschroef gebruikt de installatie methode van vaste twee uiteinden en met 40 grote diameter hoge precisie kogelschroef,de beste snelheidsrespons en positioneringsnauwkeurigheid kan worden verkregen door pre-stretchingbehandeling.
VMC850 SMTCL SYMG VMC CNC Verticaal Bewerkingscentrum Draaibank FANUC-systeem
B Gidsrail: rol Rol lineaire gidsrail wordt geselecteerd voor drie assen om de draagkracht te verhogen en de algemene stijfheid en betrouwbaarheid van de werktuigmachine te verbeteren.Lineaire gids heeft kleine trillingen bij hoge snelheid en geen kruipen bij lage snelheid om de bewerkingsnauwkeurigheid te garanderen.

VMC850 SMTCL SYMG VMC CNC Verticaal Bewerkingscentrum Draaibank FANUC-systeem
C-spindel: 10000 RPM 10000 RPM hogesnelheidsspindel, met geïmporteerde speciale P4-lagers, met hoge precisie, hoge stijfheid;De hoofdas heeft de dynamische balans correctie test geslaagd voordat het verlaten van de fabriek.

VMC850 SMTCL SYMG VMC CNC Verticaal Bewerkingscentrum Draaibank FANUC-systeem
D Hoofdstuk: hoge stijfheid Hoog stijfheidsconstructie spindeldoos ontwerp, verbeteren van de snijweerstand van de werktuigmachine en effectief verminderen van de trillingen van de spindel,om de bewerkingsnauwkeurigheid en de oppervlakteafwerking van de onderdelen te waarborgen.

VMC850 SMTCL SYMG VMC CNC Verticaal Bewerkingscentrum Draaibank FANUC-systeem
E-pijler: haringbeentype Klassieke "menselijke" structuur, stevig en stabiel, die de verwerkingsstabiliteit en het draagvermogen bij hogesnelheidsverplaatsing effectief handhaaft.

VMC850 SMTCL SYMG VMC CNC Verticaal Bewerkingscentrum Draaibank FANUC-systeem

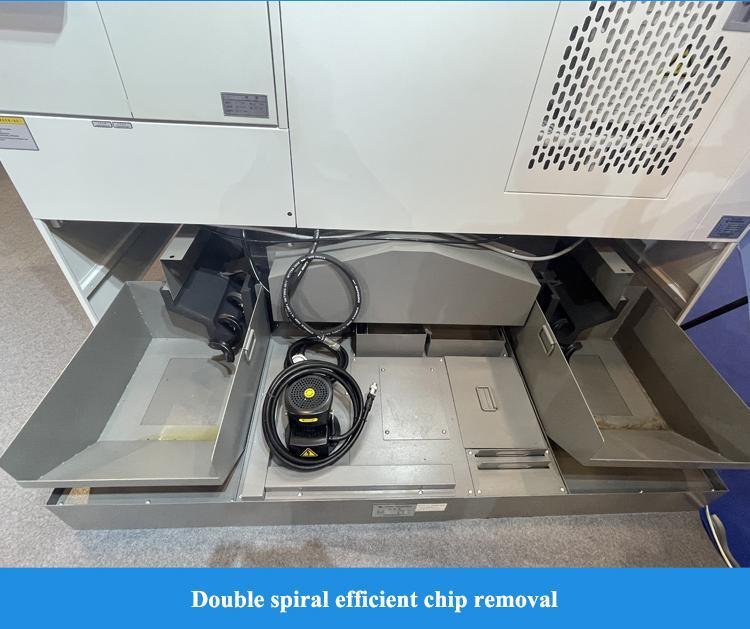

F Bed: grote helling Groot kantel hoek bed, effectief bevorderen van het verwijderen van puin.effectief verbeteren van de stijfheid en stabiliteit van het product.

VMC850 SMTCL SYMG VMC CNC Verticaal Bewerkingscentrum Draaibank FANUC-systeem
VMC850 SMTCL SYMG VMC CNC Verticaal Bewerkingscentrum Draaibank FANUC-systeem
GESPECIFICATIEEN van het product

Hoofdtechnische specificaties

Belangrijkste technische parameters
Artikel 1
Eenheid
Specificaties
Capaciteit
X-asverkeer
mm
850
Y-asreizen
mm
500
Z-asreizen
mm
540
Spindel neus naar tafeloppervlak
mm
120-660
Spindel neus naar kolomoppervlak
mm
640
Werktafel
Tafelgrootte (L×W)
mm
1000 × 500
Maximale belasting op de tafel
kg
600
T-slotgrootte
mm
18 × 5
Spindel
Spindel snelheid
rpm
10000
Spindelconic/spindelstaaf
mm
7/24 koppel
BT2vrijwilligerswerk
Spindelmotor
kw
7.5/11
Maximaal uitgangsmoment
N.m.
35.8/70
Spindeldrijftype

Synchrone tandband
Voerpercentage
X,Y,Z snel doortrekken
M/min
48/48/48
Maximaal snijvoedsel
M/min
20
A.T.C.
Werktuigopslagcapaciteit
pc
Armtype 24
Maximale werktuigdiameter
mm
150(80)
Maximale werktuiglengte
mm
250
Tijd voor het vervangen van gereedschap ((T-T)
sec.
2.5
Precisiteit
Positioneringsnauwkeurigheid X/Y/Z
mm
0.008/0.006/0.006
Herhaalbaarheidspositie X/Y/Z
mm
0.005/0.004/0.004
Andere
Algemene afmetingen ((L×WxH)
mm
2400×3125×2840
Netto gewicht van de machine
kg
5100
Totaal vermogen
KVA
18


Standaard

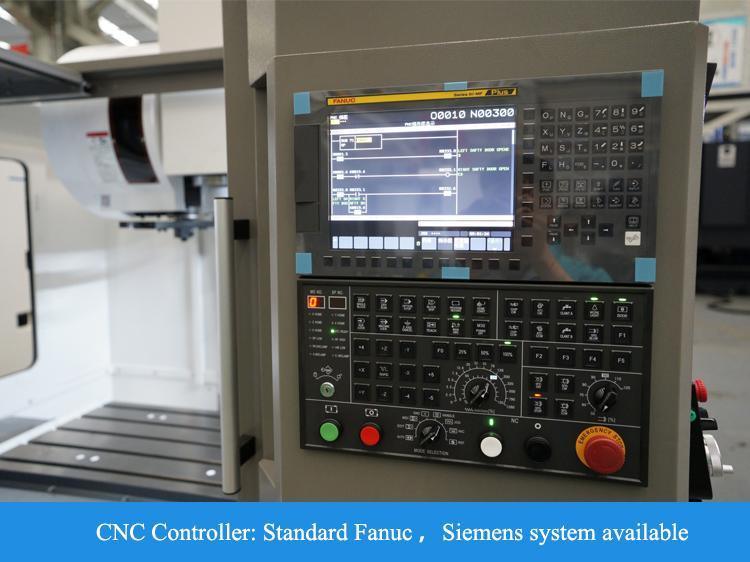

1. FANUC OI-MF TYPE ((5) β-besturingssysteem 2. 10000 RPM spindel, gordel aangesloten 3. 24 schijf manipulator gereedschapsmagazin 4. Watertank + bed spoelchip 5. Clean air gun, werklicht, waarschuwingslicht

Facultatief

1. Fanuc Oi-MF TAPE (')systeem2. Fanuc Oi-MF TAPEsysteem3. Siemens 828D CNC-systeem 4. Directe aansluiting 12000 RPM mechanische spindel 5. 16000 RPM, 24000 gemotoriseerde spindel 6. 4e as draaitafel 7. Koeling binnen 2MPa, 3MPa,5MPa,7MPa 8. Olie-water scheider 9.Verwijder van ketenchippen 10. schoonmaakwaterpistool 11. inspectie van gereedschap en werkstuk 12.automatische deur13Veiligheidsdeur slot 14. Elektriciteitskast en airconditioning

Hoofdnauwkeurigheid

De nauwkeurigheid van de machine implementeert de aanvaardingsnorm GB/T18400.2-2010
Inspectiepunten
Fabrieksnorm
Bewerkingsnauwkeurigheid
IT6
Positioneringsnauwkeurigheid
X-as (mm)
0.008
Y-as (mm)
0.006
Z-as (mm)
0.006
Herhalingspositie-nauwkeurigheid
X-as (mm)
0.005
Y-as (mm)
0.004
Z-as (mm)
0.004

Hoofdconfiguratie

Hoofdconfiguratie van de werktuigmachine en lijst van aangekochte onderdelen
Artikel 1
Specificaties
Brandnaam
Opmerkingen
CNC-systeem
FANUC Oi-MF PLUS TYPE (5)
FANUC

Hoofdmotor
De in bijlage I vermelde gegevens worden gebruikt voor de beoordeling van de kwaliteit van het product.
FANUC

X-asmotor
βiSc 12/3000-B
FANUC

Y-asmotor
βiSc 12/3000-B
FANUC

Z-asmotor
De in punt 6.2.2.4 van dit reglement bedoelde vergunningen zijn van toepassing:
FANUC

X-as schroeflagers
30 × 62 × 15
NSK/FAG/NACHI/NTN

Y-as schroeflagers
30 × 62 × 15
NSK/FAG/NACHI/NTN

Schroeflagers op de Z-as
30 × 62 × 15
NSK/FAG/NACHI/NTN

met een diameter van niet meer dan 50 mm
φ40×16,C3
THK/PMI/HIWN

met een vermogen van meer dan 50 W
φ40×16,C3
THK/PMI/HIWN

met een gewicht van niet meer dan 10 kg
φ40×16,C3
THK/PMI/HIWN

X-as leidwijze
35
THK/REXROTH/PMI/HIWN

Y-as leidwijze
45
THK/REXROTH/PMI/HIWN

Z-as leidwijze
45
THK/REXROTH/PMI/HIWN

Verwerkingszaak
VMC850 SMTCL SYMG VMC CNC Verticaal Bewerkingscentrum Draaibank FANUC-systeem
VMC850 SMTCL SYMG VMC CNC Verticaal Bewerkingscentrum Draaibank FANUC-systeem

VMC850 SMTCL SYMG VMC CNC Verticaal Bewerkingscentrum Draaibank FANUC-systeem
VMC850 SMTCL SYMG VMC CNC Verticaal Bewerkingscentrum Draaibank FANUC-systeem

V1: Hoe kan ik een offerte krijgen?
A:Laat een reactie achter met uw aankoopvereisten en wij zullen u zo snel mogelijk antwoorden.
Q2: Kunt u aangepaste machine of SPM (special purpose machine) leveren?
A: Ja, wij leveren Smart CNC-oplossingen voor onze klant om de efficiëntie te verhogen.
Q3: Wat zijn uw garantievoorwaarden?
A: Wij leveren een vervanging voor de onderdelen die blijken defect te zijn gedurende een periode van 12 maanden, te beginnen met de datum van de vrachtbrief van de machine.
V4: Waarom uw bedrijf?
A:Producten uit de ontwikkeling, het ontwerp, de vervaardiging, de assemblage van het gehele productieproces worden uitgevoerd tussen fabrieken met een volledige productieketen, wat uw meest betrouwbare garantie is.En de meeste van de CNC merken kunnen worden gekozen als de behoeften van de gebruikers.
V5: Zijn de standaardaccessoires inbegrepen in de prijs?
A: Ja, alle prijzen zijn inclusief standaard accessoires.
V6: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
A: Wij kunnen dit soort diensten leveren. Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V7: Hoe kan ik de meest geschikte machines kiezen?
A: Gelieve uw specificaties of de producttekening op te nemen, wij zullen de meest geschikte machines voor u kiezen.
V8: Wat zijn de belangrijkste producten van uw bedrijf?
A: We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaibank, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaibank, boormachine, radiale boormachine, enzovoort.
V9: Wat zijn de betalingsvoorwaarden?
A:T/T 30% aanvankelijke betaling bij bestelling, 70% saldo vóór verzending. onherroepelijke kredietbrief op zicht
