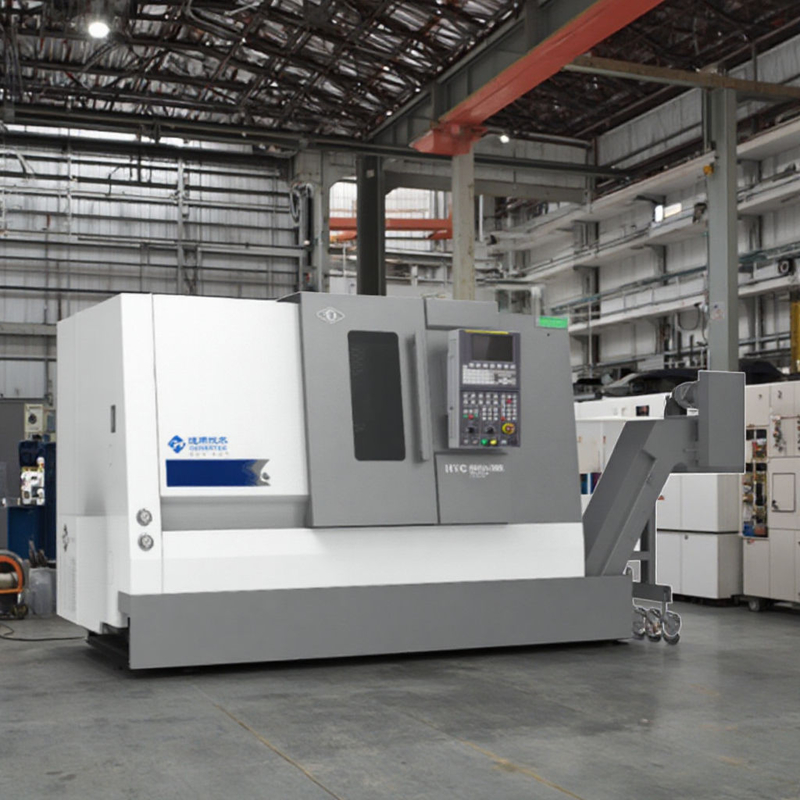

G45L CNC van het hellingsbed de Horizontale Lijn van het de Hoge snelheidsspoor van de Draaibankmachine
Productgegevens
| Productnaam: | G45L horizontale CNC-draaibank met schuin bed | Maximale draaidiameter over bed: | Φ450mm |
|---|---|---|---|
| Maximale bewerkingsdiameter (schijftype): | Φ300mm | Maximale bewerkingsdiameter (astype): | Φ120mm |
| Maximale lengte van het bewerkte werkstuk: | 300 mm | Maximale staafdiameter door gat: | Φ45mm |
| Maximale spindelsnelheid: | 6000 tpm | Vermogen van de spindelmotor: | 5,5 kW |
| Markeren |
Horizontale de Draaibankmachine van het hellingsbed,Het Bedcnc van de hoge snelheidshelling Draaibank,CNC Horizontale Hellingsdraaibank |
||
Productbeschrijving
G45L van de de lijn minihelling van het hoge snelheidsspoor het bed horizontale CNC draaibank
Deel I Productomschrijving
De machine van G45L CNC kan interne en externe cirkeloppervlakte, kegeloppervlakte, boogoppervlakte, eindgezicht, een verscheidenheid van draden (metrische draad, spitse draad, de draad van het eindgezicht), kobalt, uitborend, het boring en andere het draaien automatisch verwerking die, voltooien geschikter voor de delen van de de productiebatch-verwerking van de ondernemingsworkshop malen.
Deel II Hoofd Technische Specificatie
| Punt | Naam | Parameter |
| Verwerkingswaaier | Maximum draaiende diameter over bed | Φ450mm |
| Maximum het machinaal bewerken diameter (schijftype) | Φ300mm | |
| Maximum het machinaal bewerken diameter (schachttype) | Φ120mm | |
| Maximumlengte van machinaal bewerkt werkstuk | 300mm | |
| Maximumstaaf door gatendiameter | Φ45mm | |
| Reis en snelste voer | X asreis | 800mm |
| Z asreis | 330mm | |
| X/Z as snel bewegende snelheid | 30m/min | |
| X/Z as servomotoren | 1.3/1.3 kW | |
| As | Asneus | A2-5 |
| De diameter van as droeg | Φ56mm | |
| Maximumassnelheid | 6000rpm | |
| De macht van de asmotor | 5.5kw | |
| Specificatie van koker en roterende cilinder | 6 duim | |
| Het machinaal bewerken van nauwkeurigheid | X/Z de nauwkeurigheid van de asherhaalbaarheid | ±0.003mm |
| X/Z as het plaatsen nauwkeurigheid | ±0.005mm | |
| Hydraulische losse kop | De specificatie van de losse kopkoker | zonder |
| De reis van de losse kopkoker | zonder | |
| De waaier van de losse kopdruk | zonder | |
| De wijze van de losse kopbeweging | zonder | |

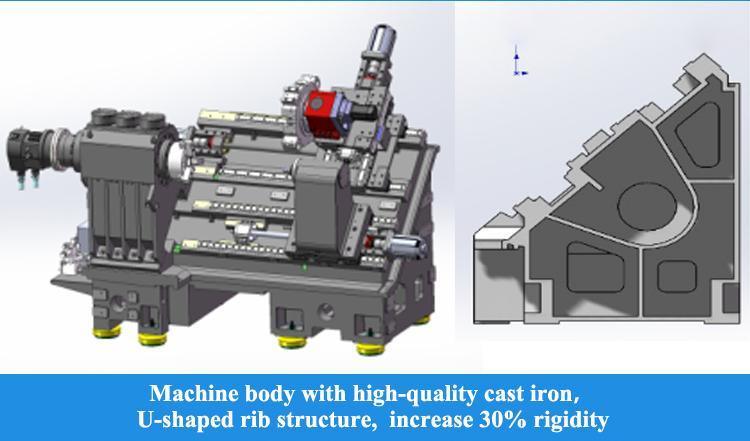

| Andere | De vorm van de bedstructuur | het bed van de 45 graadhelling |
| Het type van hulpmiddelsteel | □20*20 | |
| Het Boring staafspecificaties | Φ25mm | |
| Torentje | zonder | |
| Algemene afmetingen | Length× width× hoogte | 2065*1540*1660 |
| gewicht | 2400kg |
Deel III Standaardconfiguratie
| Punt | Beschrijving | Opmerkingen |

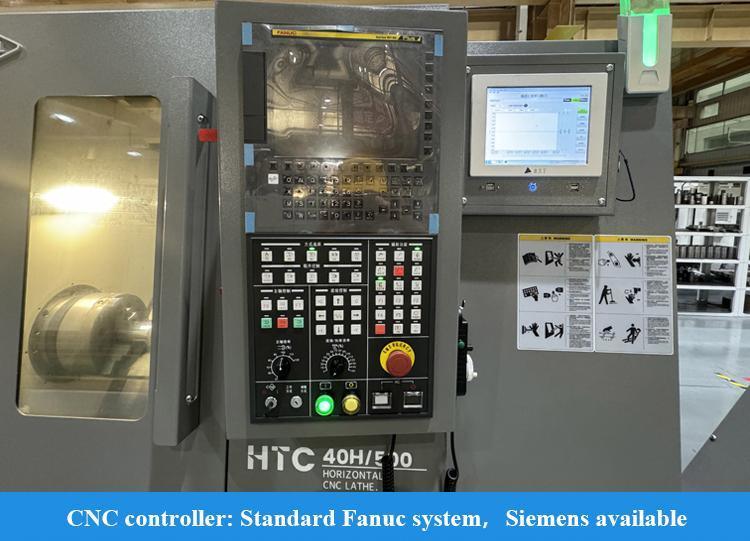

| CNC systeem | SYNTEC21TA | |
| Hoofd servomotor | Binnenlands | |
| X/Z as servomotor | Japan | |
| As | De Provincie van Taiwan | |
| Aslager | Japan NSK | |
| Schroeflager | THT | |

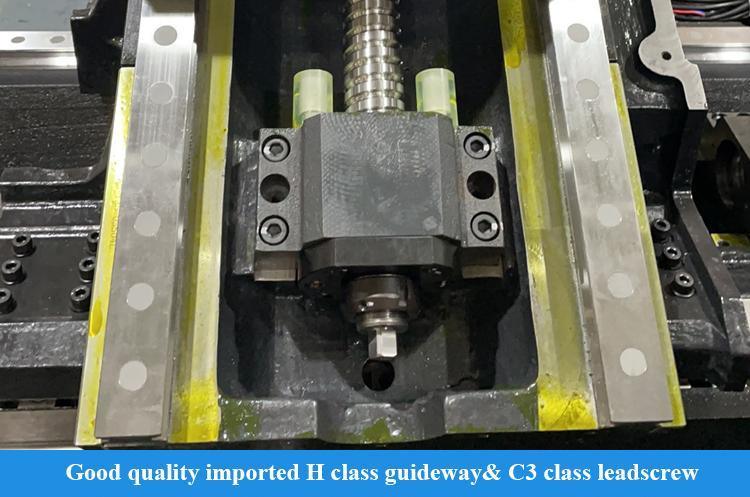

| Lineaire gids | PMI/HIWIN | X-as: 25 kogellagers Z-as: 30 kogellagers |
| Balschroef | PMI/HIWIN | X-as: 3210 Z-as: 3210 |
| Roterende oliecilinder | Binnenlands | |
| Hydraulische ring | Binnenlands | twee ringen als norm |
| Hydraulisch torentje | De Provincie van Taiwan | Zonder |
| Automatisch smeringssysteem | Binnenlands | |
| Koelsysteem | Binnenlands | |
| Warmtewisselaar | Binnenlands | |
| Alarmlamp | Binnenlands | |
| Elektrisch | Binnenlands | |
| Technisch handboek | ||
| Verrichting en onderhoudsinstructie, elektrohandboek, certificaat van goedkeuring, verpakkingslijst, het handboek van de systeemverrichting (elektronisch dossier) en systeem programmeringshandboek (elektronisch dossier). | ||
