Metalenbewerking Slant Bed CNC draaibank T1/500 TURN Zwaar werk

Metalenbewerking Slant Bed CNC draaibank T1/500 TURN Zwaar werk

T1/500 Slant Bed CNC draaibank

Cnc-draaibank voor zware bedrijfsvoering

Metalenbewerkende CNC-draaibank

Plaats van herkomst:

China

Merknaam:

HD TECH

Certificering:

ISO certification

Modelnummer:

T1/500

Neem contact met ons op
Vraag een offerte
Productgegevens
Productnaam:
CNC van het hellingsbed Draaibank
Max. snij lengte:
500 mm
Max. scherpe diameter:
300 mm
Max. Schommelingsdiameter over Dia:
280 mm
Type van ashoofd:
A2-6
De as droeg diameter:
ø65
Spilsnelheidsbereik:
4500 r/min
Hoofdmotorvermogen:
911/KW
Standaard van Torentje:
8 horizontale gereedschapsplaatsen
Betaling en verzendvoorwaarden
Min. bestelaantal
1 reeks
Prijs
Onderhandelbaar
Verpakking Details
Het houten geval, Tinboomstam, Andere zeewaardige verpakking
Levertijd
30-45 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
50 reeksen per maand
Productbeschrijving

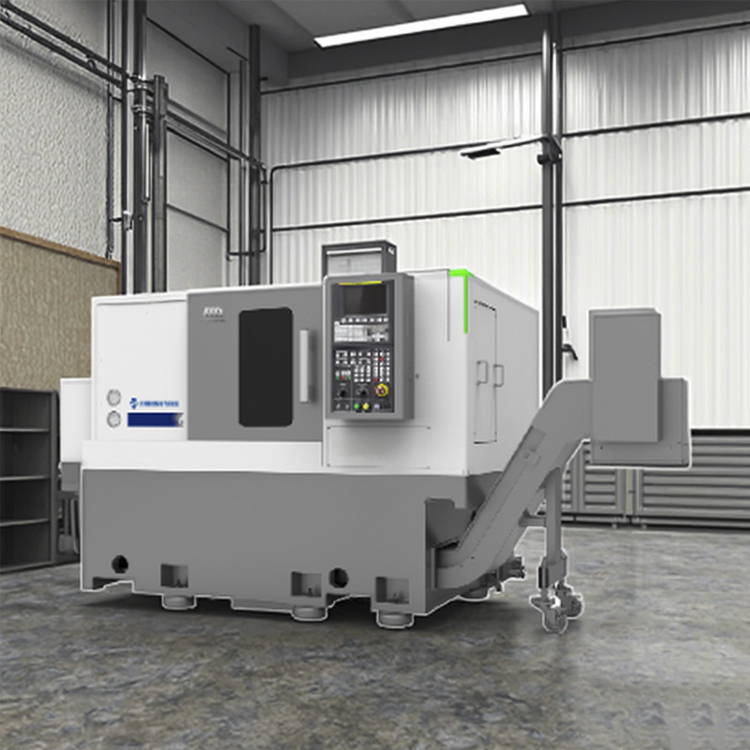

Metalenbewerking Slant Bed CNC draaibank T1/500 TURN Zwaar werk 0

Productbeschrijving:

SMTCL Horizontaal Slant Bed CNC draaibank HTC30Q CNC Draaicentrum Precision CNC Draai
De nieuwe generatie HTC-H/S CNC-draaiblokken zijn geoptimaliseerd door professionele ontwerps- en analysesoftware.Ze hebben een goede snijprestaties en kunnen voldoen aan de verwerking van verschillende roterende onderdelen.
HTC30H(Q) CNC-draaibank beslaan een klein gebied en zijn geschikt voor hoge precisie verwerking van verschillende kleine onderdelen, effectief voldoen aan de verwerking van auto's, lagers, hardware,medische en andere industrieën.

Productkenmerken

1,Hoge precisie

◆ Hoogprecise schroeven en geleidingsrails
◆ High-precision spindellagers
◆ kwantificatie van procesnormen
◆ Hoogpressieve roosterregelaar
2Hoog rendement
Toepassing van de modulaire systeemcode
◆ Volledige functionele configuratie, waardoor
In het algemeen is de
◆ Hoog-efficiënte servo toren
◆ Hoogwaardige, zware snijspindel
3Hoge stijfheid
◆ Hoogwaardig gietijzeren bed, enz.
◆ Sleutelstukken: bedkist met lange spanning
◆ Hoog vermogen en hoog koppel spindel
◆ Gereedschapstorent met hoge stijfheid
Productgegevens:

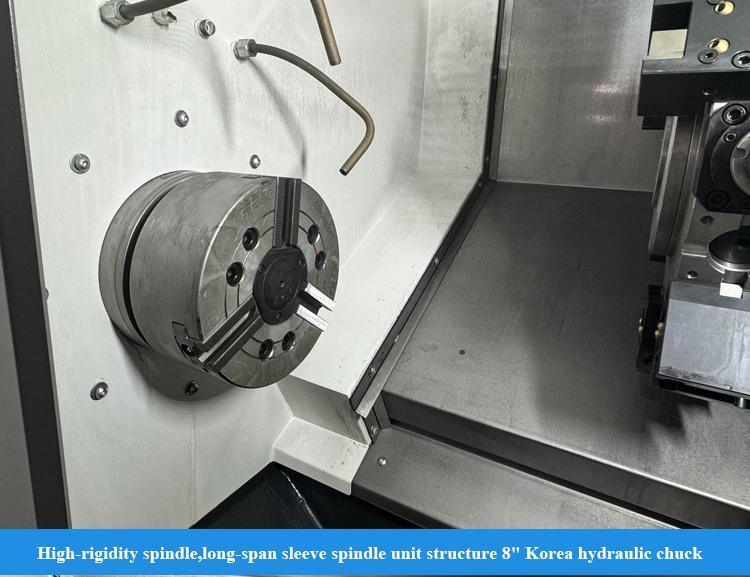

 Spindel met hoge stijfheid
De spindel-eenheidstructuur met grote spanningslengte gebruikt geïmporteerde dubbelrijke cilindrische rollagers en hoekvormige contactballagers voor composietondersteuning.die de stijfheid en het koppel van de spindel verhoogt en
uitstekende zware snijwerking van de spindel.

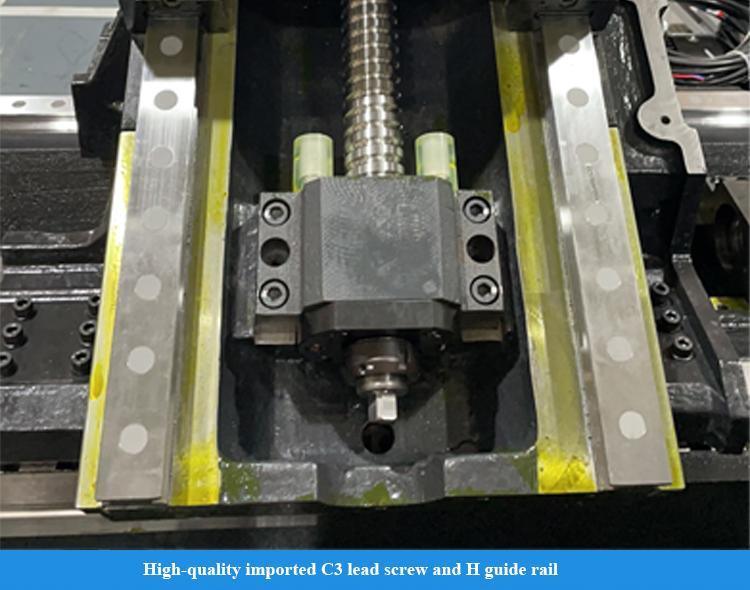

Hoogprecise kogelschroef
Het maakt gebruik van geïmporteerde hoogwaardige C3-graad schroef en H-graad gids spoor en wordt rechtstreeks aangedreven door servomotor om uitstekende
de operationele nauwkeurigheid.

Zaden tegen buiging
De lengte van de geleidingsrail is redelijk vergroot, de structuur van het bewegingssysteem is geoptimaliseerd en het hoofdlichaam van het zadelbed is
ontworpen in een boogvorm om de algemene stijfheid van belangrijke onderdelen te waarborgen.

Snel bewegende snelheid: 30 m/min.
De servomotor is via een koppeling rechtstreeks met de kogelschroef verbonden, waardoor de tussenverbindingen worden verminderd en
De X- en Z-asgeleidingsrails hebben geïmporteerde lineaire rolgeleidingsrails om een hoge stijfheid, goede dynamische prestaties en nauwkeurigheid te garanderen.verhoging van de bedrijfssnelheid en verbetering van de productie-efficiëntie.

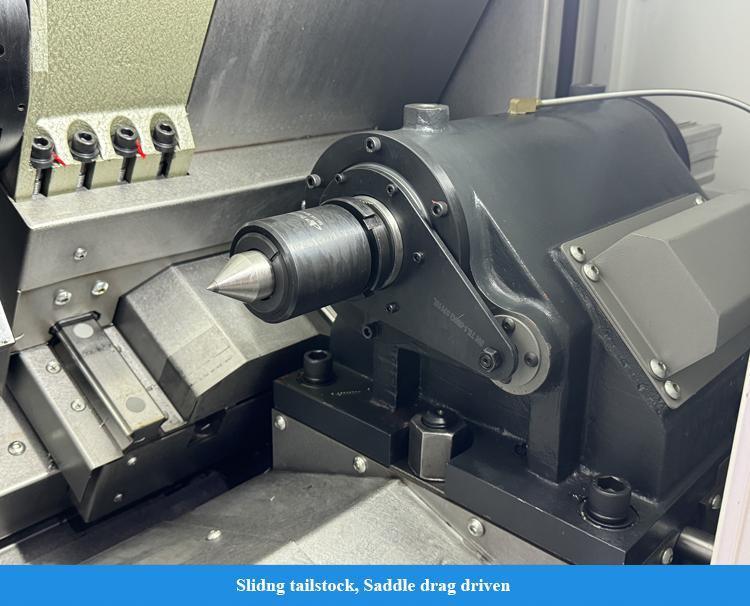

Split Servo Tailstock
De staart kan worden verplaatst in een optionele servo-aangedreven manier die nauwkeurig kan controleren en flexibel aanpassen van de staart
Bewegingssnelheid en werkkracht volgens de verwerkingsvereisten, waardoor de staart snel het werkstuk kan naderen en zonder inslag kan strekken,en kan in realtime feedback geven over de strekkingspositie.verbeteren
Het heeft een bovenste en onderste gesplitste staart, waarmee de nauwkeurigheid gemakkelijk kan worden aangepast en de onderhoudsdoeltreffendheid wordt verbeterd.

Dubbele vaste voorgespannen constructie
X-as ontwikkelt een dubbele vaste steunstructuur en maakt gebruik van een voorgespannen schroef om de voorgespannen vervorming effectief te compenseren
Het werkt samen met een speciale afdichtingsstructuur om de temperatuurstijging van de schroef te verminderen.
het bereiken van een hoge precisie en hoge precisie van de voedingsstabiliteit van het werktuig

Servo-toolhouder
Optioneel servo-aangedreven gereedschapsholder, hoge precisie C-asstructuur en tweerichtings aandrijfkop realiseren hoge
- efficiëntie geïntegreerde draaibank,
de verwerking van molen en boorwerk.

Interne koelgereedschapsholding
Optioneel interne koelgereedschapsholding en waterafvoer van het gereedschapscentrum realiseren efficiënte chipverwijdering tijdens het bewerken van de binnenste gaten en zorgen voor de kwaliteit van de verwerking

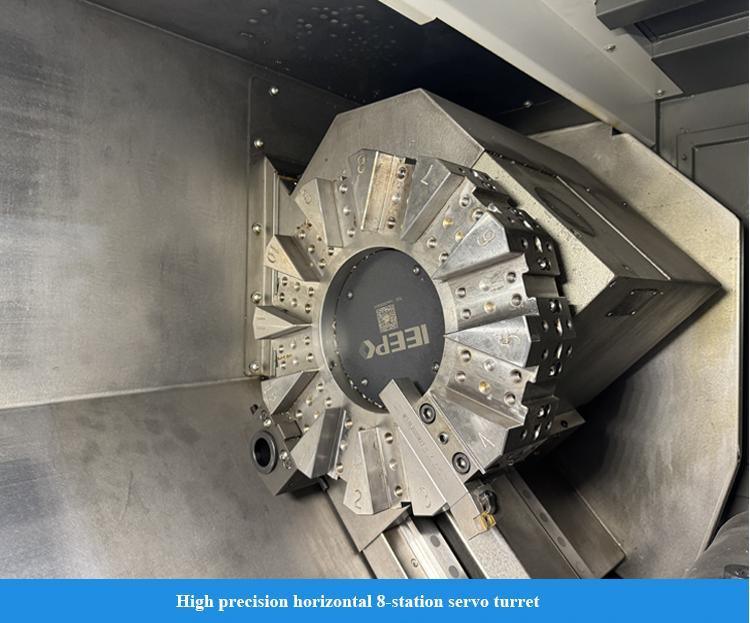

Efficiënte servo-gereedschapsholder
De servo-gereedschapsholder heeft een snelle indexingssnelheid, kan continu worden geïndexeerd en kan het dichtstbijzijnde gereedschap in beide richtingen selecteren.
Het gereedschapstorent stuwt de beweegbare tandplaat in de gereedschapsholder door de reducer om de indexering van de snijplaat te realiseren.de vaste tandplaat en de beweegbare tandplaat zijn hydraulisch vergrendeldDe interne structuur is eenvoudig en de storingpunten zijn laag.


Toepassing in de industrie:

HTC30Q series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC lathe. De werktuigmachine heeft kenmerken als economisch, efficiënt, energiebesparend, hoge positioneringsnauwkeurigheid en gemakkelijk onderhoud,Het is de eerste keuze voor de bewerking van kleine onderdelen van industrieën zoals motorvoertuigen., hardware en elektronica, enz.

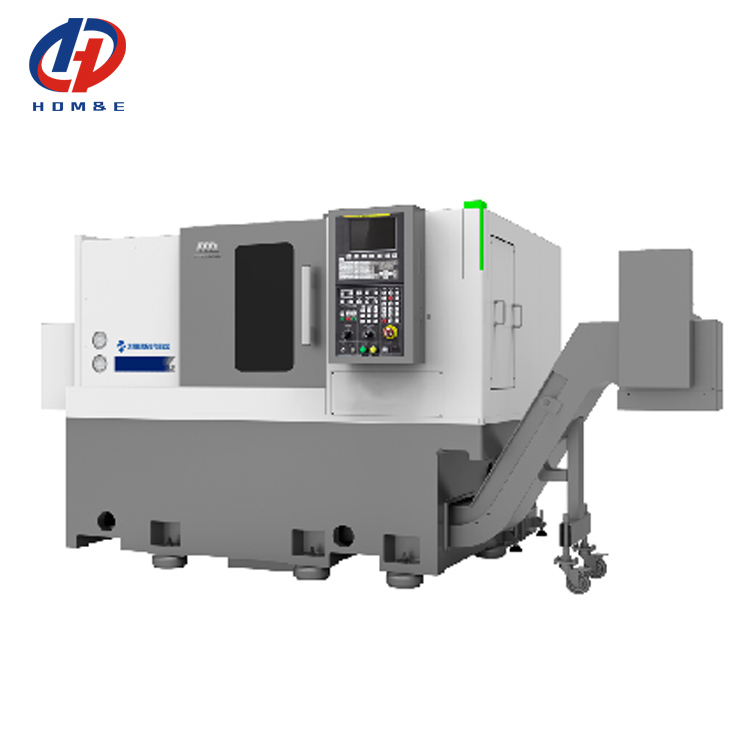

Metalenbewerking Slant Bed CNC draaibank T1/500 TURN Zwaar werk 1

Productparameters:
Artikel 2
Eenheden
HTC 16H ((Q))
HTC 30H ((Q))
Max. Ik snijd hem.
mm
Φ160
Φ300
Maximale snijlengte
mm
160
500
Max. Swing dia. Over het bed
mm
Φ420
Φ420
Max. Swing dia. Over bed gap
mm
Φ160
Φ280
Spindel
Spindel neusmodel
-
A2-5
A2-6
Voorlager binnendia.
mm
90
100
Spindelconiciteit en gatgrootte

1:20;Φ62
1:20;Φ70
Dia. van spindelgat Max.
mm
Φ56
Φ65
Max, bar dia.
mm
Φ44
Φ50
Standaard Chuck Dia.
Inch
6"
8"
Spindelversnellingsbereik
r/min
6000
4500
Spindel max.koppel
N.m.
72 ((1500 r/min)
180 ((576 r/min)
Nominaal spindelkoppel
N.m.
86 ((1500 r/min)
110 ((769 r/min)
Hoofdmotor-uitgangsvermogen continu/30 min.
kW
11/13.2
9/11
X/Z-as
X-as snelle snelheid
mm
30
30
Z-as snelle snelheid
mm
30
30
Vervoer op de X-as
mm
145
160
Z-asvervoer
mm
205
560
Tailstock
Reizen van staartbestanden
mm
300
Metode voor het aandrijven van de staart

Saddelstrek
Reizen met staartstok
mm
100
De staart van de mouw.
mm
Φ100
Tailstockconic gatconic

MT- 5
Gereedschapstorent
Vorm van het gereedschapstorent

8 stations horizontale servo toren
8 stations horizontale servo toren
Centrumhoogte
mm
63
80
Herpositioneringsnauwkeurigheid van de transpositie van de gereedschapsholder
- Ik ben er.
± 16
± 16
Als ik het gereedschap in de buurt kon kiezen
mm
- Ja, dat klopt.
- Ja, dat klopt.
Andere
Afstand tussen spindelcentrum en vloer
mm
926
936
Gewicht van de machine
kg
2600
3500
Totaal vermogen van de stroomvoorziening
KVA
23
23
Algemene afmetingen ((LxWxH)
mm
1830 × 1580 × 1650
2295 × 1680 × 1650
Standaardconfiguratie:

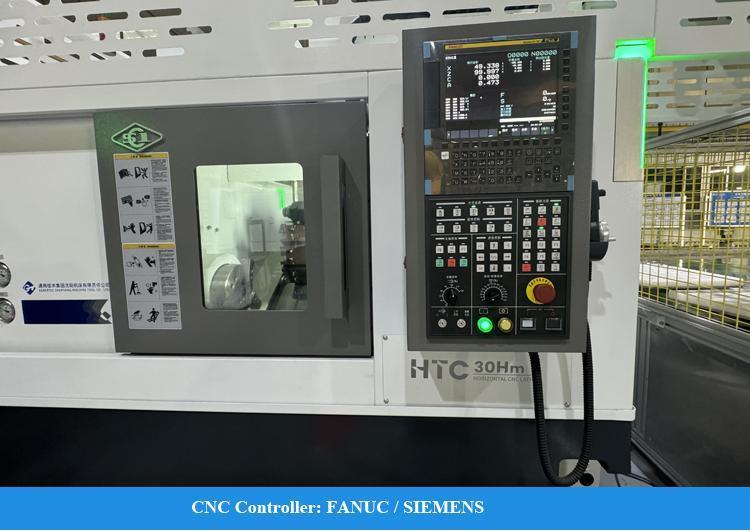

1,FANUC-0i-TF Plus (5) systeem (H/S-serie)
2,GSK988TA-systeem (Q-serie)
3,Sleeve-type spindel
4"Hole chuck oliecilinder"
5Servo-gereedschapswagen met 8 stations
Optioneel:
1,Siemens-systeem
2,Toolinstellingmeter
3Servo-gereedschapswagen met 12 stations
4"Maatwerkstukmeting"
5"Machine-gereedschapswagen"
6Olie mist verzamelaar
7Achterste chipverwijder
8"Detectie van schade aan gereedschappen"
9Pneumatische deur

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.

2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
Metalenbewerking Slant Bed CNC draaibank T1/500 TURN Zwaar werk 2
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
Metalenbewerking Slant Bed CNC draaibank T1/500 TURN Zwaar werk 3

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
