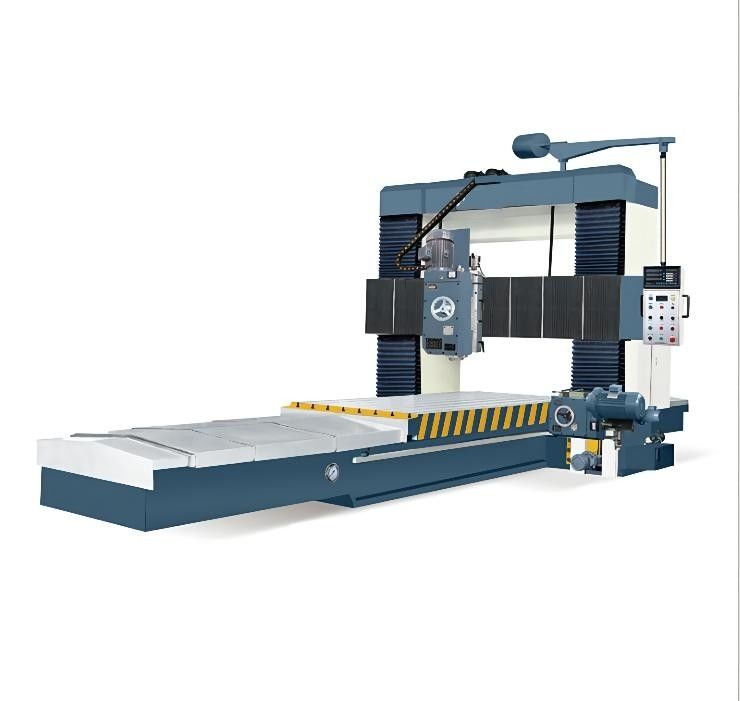

Grote CNC de Machine Op zwaar werk berekende Bewegende Straal txk20-4 txk20-5 van het Brugmalen
Productgegevens
| Productnaam: | TXK20-4 TXK20-5 Grote CNC-portaalfreesmachine met bewegende balken | Centrumafstand van het gidsspoor: | 900/1000mm |
|---|---|---|---|
| Maximum het machinaal bewerken lengte: | 30004000mm | Maximum het machinaal bewerken breedte: | 2000-2500 mm |
| Maximale bewerkingshoogte: | 1500 mm | Worktablelengte: | 3000-4000 mm |
| Worktablebreedte: | 1600/2200 mm | Maximumgewicht van werkstuk: | 8/9/10/11t |
| De snelheid van de Worktablebeweging: | 30-4000 mm/min, stepless regelbaar | Hoofdmotorkracht: | 13/15 kW |
| Markeren |
Bewegende het Malenmachine van de Straalbrug,de Op zwaar werk berekende Machine van het Brugmalen,Bewegende Straal Grote CNC Malenmachine |
||
Productbeschrijving
Op zwaar werk berekende TXK20-reeks grote CNC bewegende het malenmachine van de straalbrug
1. TXK20 reekscnc het malenmachine van de brug is de bewegende straal een nieuwe generatie van precisie CNC machinaal bewerkend werktuigmachines, geschikt voor het carbidehulpmiddel van het hoge snelheidsstaal op ijzerhoudend metaal, non-ferrometaal en een deel van de niet-metalen materiële verwerking van het werkstuk. Kan het vliegtuig voltooien, hoog en de lage oppervlakte, neigde oppervlakte, kant, groefklasse, boring, het boren en ander processen van het malenprocédé.
2. Transmissiewijze van worktable: de schroefaandrijving van de werkbankbal, door AC servosysteem wordt gedreven om stepless aanpassing van het werk snelheid te bereiken en het plaatsen, en het plaatsen nauwkeurigheid te herhalen die
3. Alle werktuigmachines worden gegoten, verwerkt, geassembleerd door ons bedrijf. De gietende materialen zijn HT250-kwaliteitsgietijzer, allen door thermisch, trilling en secundaire tijdbehandeling, om de interne spanning van het afgietsel volledig te elimineren. Het het bedlichaam, de kolom en spoor van de straalgids zijn het super audio doven geweest.
Hoofd Technische Parameters
| Machinespecificaties | TXK20-0 | Txk20-1 | Txk20-2 | Txk20-3 | |
| Centrumafstand van het gidsspoor | mm | 500 | 600 | 700 | 800 |
| Maximum het machinaal bewerken lengte | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Maximum het machinaal bewerken breedte | mm | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Maximum die hoogte machinaal bewerken | mm | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Worktablelengte | mm | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Worktablebreedte | mm | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Maximumgewicht van werkstuk | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| De snelheid van de Worktablebeweging | mm/min | 30-4000 stepless regelbaar | 30-4000 stepless regelbaar | 30-4000 stepless regelbaar | 30-4000 stepless regelbaar |
| Hoofdmotormacht | kW | 3.7 | 5.5, 7.5 | 5.5, 7.5 | 5.5, 7.5, 11 |
| Asmacht | kW | 7.5 | 7.5 | 7.5 | 7.5 |
| Machinegewicht | t | 13-16 | 15-25 | 20-32 | 23-36 |
| CNC systeem |
Siemens/KND |
Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Digitale vertoning | Facultatief | Facultatief | Facultatief | Facultatief | |
| Machinespecificaties | Txk20-4 | Txk20-5 | Txk20-6 | |
| Centrumafstand van het gidsspoor | mm | 900 | 1000 | 1200 |
| Maximum het machinaal bewerken lengte | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| Maximum het machinaal bewerken breedte | mm | 2000-2500 | 2000-2500 | 2000-2500 |
| Maximum die hoogte machinaal bewerken | mm | 1500 | 1500 | 1500, 1800 |
| Worktablelengte | mm | 3000-4000 | 3000-4000 | 3000-4000 |
| Worktablebreedte | mm | 1600/2200 | 1600/2200 | 1600/2200 |
| Maximumgewicht van werkstuk | t | 8,9 | 10,11 | 10,12 |
| De snelheid van de Worktablebeweging | mm/min | 30-4000 stepless regelbaar | 30-4000 stepless regelbaar | 30-4000 stepless regelbaar |
| Hoofdmotormacht | kW | 13 | 15 | 18.5 |
| Asmacht | kW | 11 | 15 | 15 |
| Machinegewicht | t | 29-36 | 35-43 | 41-53 |
| CNC systeem | Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Digitale vertoning | Facultatief | Facultatief | Facultatief | |
Standaardconfiguraties
1.One verticaal malenhoofd (Three-axis CNC)
2. Één zij facultatief malenhoofd (tussen linkerzijde en recht)
3.Steel plaatschild van het bedlichaam
4.Bebar, het type van kolomorgaan schild
Speciale gehechtheid
het malenhoofd van de 1,90 graadhoek
2. Pneumatisch hulpmiddelslot
3.Microelectronic pulserend hulpmiddel het plaatsen handwiel
